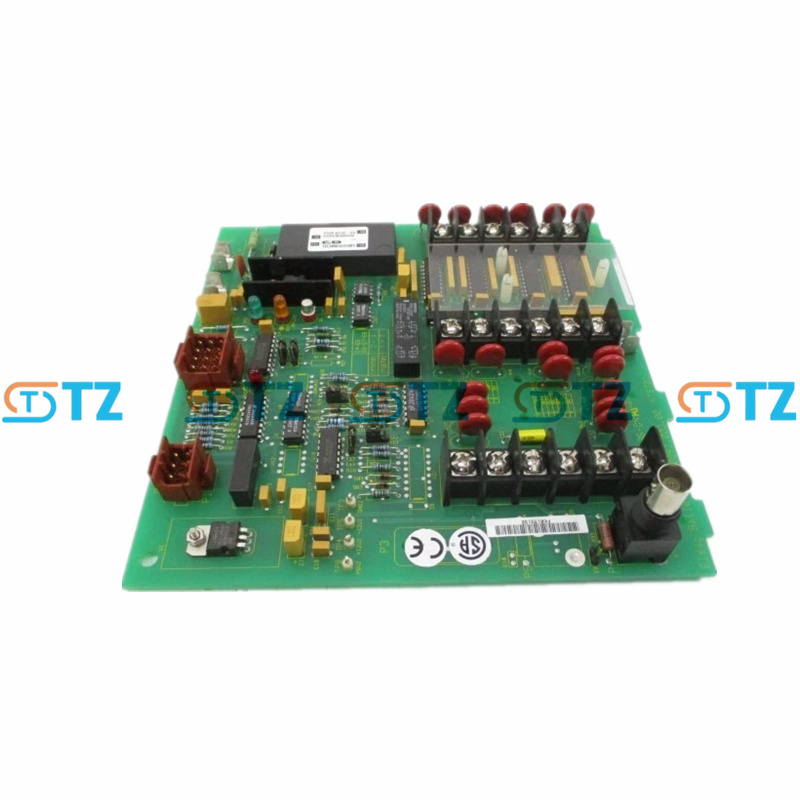

وحدة تحويل الإشارة والواجهة الصناعية NTST01 ABB
شركة أي بي بي ان تي اس تي 01 هي وحدة تحويل إشارة وواجهة صناعية، تنتمي إلى سلسلة وحدات التحكم الآلي المساعدة من ABB
رمز النظام المنسق: 8538909200
رقم المنتج :
NTST01 ABBصنع :
ABBالحجم (سم) :
14*14*1الوزن (كجم) :
0.5أصل :
Swedenالضمان :
12 Monthفترة إنتاج :
Ready Stockوصف :
INDUSTRIAL-GRADE SIGNAL CONVERSION AND INTERFACE MODULEمعلمات المنتج
نوع تحويل الإشارة: تحويل عزل الإشارة التناظرية (4-20 مللي أمبير تيار مستمر ↔ 0-10 فولت تيار مستمر)
تكوين القناة: يتم دعم قناتين إدخال مستقلتين وقناتين إخراج مستقلتين والعزل الكامل بين القنوات
دقة التحويل: ± 0.1%FS (دقة النطاق الكامل)، مما يضمن دقة نقل الإشارة
خطأ خطي: ≤ 0.05%FS، مما يقلل من تشويه تحويل الإشارة
جهد التشغيل: 24 فولت تيار مستمر (نطاق تذبذب الجهد الواسع ±15%، مناسب لبيئات إمداد الطاقة الصناعية المعقدة)
درجة حرارة التشغيل: من -40 درجة مئوية إلى +75 درجة مئوية (نطاق واسع لدرجة الحرارة، مقاوم لدرجات حرارة الموقع الصناعي القصوى)
درجة العزل: جهد العزل بين المدخل/المخرج/مصدر الطاقة ≥3 كيلو فولت تيار متردد (لمدة دقيقة واحدة)، وفقًا لمعيار IEC 61010-1
طريقة التثبيت: التركيب على سكة DIN، متوافق مع قضبان DIN القياسية مقاس 35 مم، يدعم النشر الكثيف
وظيفة
التكيف مع الإشارة وتحويلها: تحقيق تحويل دقيق ثنائي الاتجاه بين إشارات التيار 4-20 مللي أمبير وإشارات الجهد 0-10 فولت، وحل مشكلة عدم توافق الإشارة بين الأجهزة المختلفة، وتلبية متطلبات الربط بين أجهزة الاستشعار والمحركات وأنظمة التحكم.
حماية عزل معززة: من خلال اعتماد تقنية العزل المغناطيسي، يتم تحقيق عزل كهربائي كامل بين المدخلات والمخرجات وإمدادات الطاقة، مما يعمل على قمع التداخل في الوضع المشترك وزيادة الجهد في المواقع الصناعية بشكل فعال، وحماية نظام التحكم الخلفي من التلف.
عرض الحالة: مزود بمؤشرات LED لعرض حالة الطاقة وتشغيل القناة، مما يوفر معلومات بديهية حول حالة عمل الوحدة. عند حدوث إشارات غير طبيعية أو انقطاع في التيار الكهربائي، تتحول مؤشرات الإضاءة بسرعة إلى تنبيه، مما يُسهّل اكتشاف الأعطال.
توافق النظام وتوسيعه: يدعم التكامل السلس مع أنظمة التحكم الرئيسية مثل ABB System 800xA وFreelance DCS، وهو متوافق مع بروتوكولات الاتصالات الصناعية مثل Modbus وHART. ويمكن دمجه في البنية الحالية دون الحاجة إلى وحدات تكيف إضافية.
متانة عالية الجودة: يعتمد غلافًا مقاومًا للهب UL94 V-0، ومكونات مختارة بدقة. يتميز بقدرته على مقاومة الاهتزاز (10-500 هرتز، تسارع 15 جم) والصدمات (تسارع 50 جم، مدة 11 مللي ثانية)، وهو مناسب للتشغيل طويل الأمد في البيئات القاسية مثل الصناعات الكيميائية والطاقة.
سيناريوهات التطبيق
يُستخدم على نطاق واسع في سيناريوهات تكييف الإشارات الصناعية وربط الأنظمة، ويُطبق في توحيد إشارات المستشعرات في خطوط إنتاج البتروكيماويات (مثل تحويل مستشعرات الضغط من 4-20 مللي أمبير إلى 0-10 فولت وتوصيلها بنظام التحكم الموزع)، ومطابقة الإشارات بين المشغلات وأنظمة التحكم المنطقية القابلة للبرمجة (PLCS) في أنظمة الطاقة (مثل تحويل إشارات جهد محددات الصمامات إلى تحكم بالتيار)، ودمج الإشارات غير المتجانسة في المعدات المعدنية (مثل ربط الإشارات بين أجهزة إرسال درجة الحرارة وأنظمة المراقبة)، وغيرها من المجالات. يمكن دمجه في نظام التحكم الآلي كجسر إشارات لتعزيز توافق النظام وموثوقية نقل الإشارات.
منتجات مميزة:
| دانفوس | VLT® AutomationDrive،Plus+1®،MCP | ||
| كينس | كف-800، كف-300، كب-3000، كب-7000، كيلوجول، كف-نانو، همي | ||
| جي إي فانوك | أنظمة PACS RX3i، 90-30، 90-70 | ||
| شنايدر | موديكون M340، موديكون M580، موديكون X80، بايونير | ||
| بنتلي نيفادا | 3500/94،3500/53،3500/22M،3500/42M،330180-90-00 | ||
| هانيويل | Experion® PKS،ControlEdge™، HC900 | ||
| ألين برادلي | CompactLogix،ControlLogix،MicroLogix،Flex I/O | ||
| ويستنجهاوس | ويستنجهاوس مودبوس، ويستنجهاوس 9080، ويستنجهاوس 8000، ويستنجهاوس 1000 | ||
جميع العناصر هي مخزون جاهز للموزع أصلي جديد تمامًا، يرجى إعلامنا إذا كانت هناك حاجة إلى شروط أخرى، مستعملة، مفتوحة الصندوق، مجددة، إلخ.
هناك العديد من العروض المتاحة فقط في انتظارك، لا تتردد في السؤال للحصول على صفقة أفضل!!!
شروط | العلامة التجارية الأصلية الجديدة |
الوقت التقريبي للتسليم | 3-5 أيام |
ضمان | سنة واحدة |
الخدمة عبر الإنترنت | 24/7 |
شركة إكسبريس | DHL / FedEx / UPS / TNT وما إلى ذلك. |
الحد الأدنى لكمية الطلب | قطعة واحدة |
TZ Tech ليست تاجر فائض معتمدًا أو تابعًا لمصنع هذا المنتج.
قد يكون للمنتج رموز تاريخ أقدم أو سلسلة أقدم من تلك المتوفرة مباشرةً من المصنع أو الوكلاء المعتمدين. ولأن شركة TZ Tech ليست موزعًا معتمدًا لهذا المنتج، فلا ينطبق ضمان الشركة المصنعة الأصلية.
على الرغم من أن العديد من منتجات PLC ستحتوي على برامج ثابتة مثبتة بالفعل، فإن TZ Tech لا تقدم أي تمثيل فيما يتعلق بما إذا كان منتج PLC سيحتوي على برامج ثابتة أم لا، وإذا كان يحتوي على برامج ثابتة، ما إذا كانت البرامج الثابتة هي مستوى المراجعة الذي تحتاجه لتطبيقك.
كما لا تقدم TZ Tech أي تعهدات فيما يتعلق بقدرتك أو حقك في تنزيل أو الحصول على البرامج الثابتة للمنتج من Rockwell أو موزعيها أو أي مصدر آخر.
كما لا تقدم شركة TZ Tech أي تعهدات فيما يتعلق بحقك في تثبيت أي من هذه البرامج الثابتة على المنتج.
لن تقوم شركة TZ Tech بالحصول على البرامج الثابتة أو توفيرها نيابةً عنك. أنت ملزم بالامتثال لشروط أي اتفاقية ترخيص مستخدم نهائي أو أي وثيقة مماثلة تتعلق بالحصول على البرامج الثابتة أو تثبيتها.
