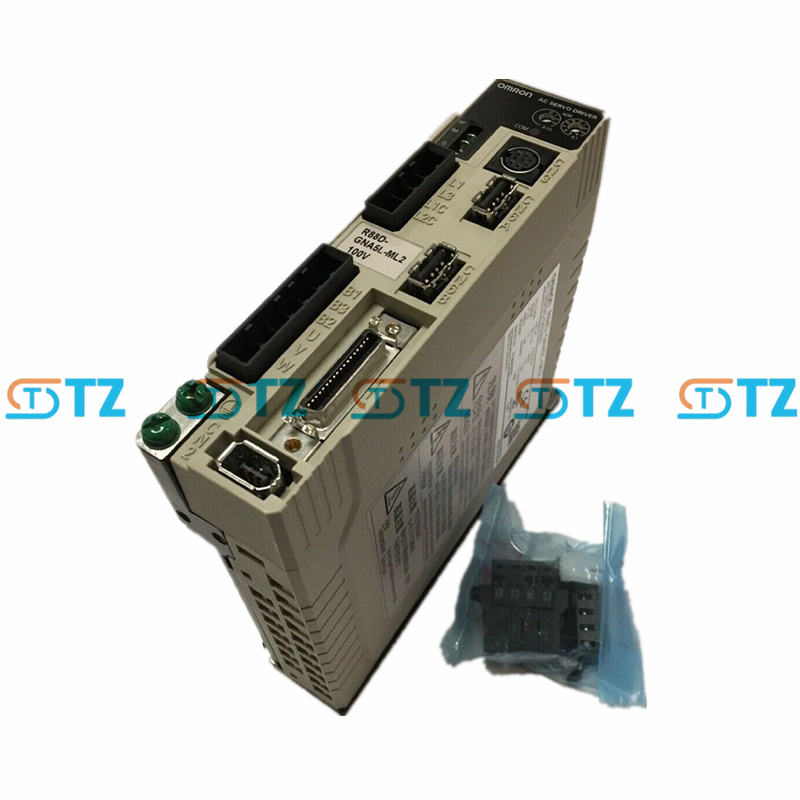

محرك سيرفو تيار متردد من سلسلة G من OMRON R88D-GNA5L-ML2
جهاز أومرون R88D-GNA5L-ML2 محرك سيرفو تيار متردد مدمج من سلسلة OMNUC G، مصمم خصيصًا لتطبيقات الأتمتة الصناعية. يدعم بروتوكول الاتصال MECHATROLINK-II ويوفر تحكمًا عالي الدقة في الحركة.
رمز النظام المنسق: 8538909200
رقم المنتج :
OMRON R88D-GNA5L-ML2صنع :
OMRONالحجم (سم) :
4*16*13.5الوزن (كجم) :
0.8أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
AC SERVO DRIVEمعلمات المنتج
درجة حرارة ورطوبة بيئة التشغيل: من 0 إلى 55 درجة مئوية، بحد أقصى 90% رطوبة نسبية (بدون تكاثف)
درجة حرارة ورطوبة بيئة التخزين: من -20 إلى 65 درجة مئوية، بحد أقصى 90% رطوبة نسبية (بدون تكاثف)
بيئة العمل والتخزين: لا يوجد غازات تآكلية
مقاومة الاهتزاز: من 10 إلى 60 هرتز، سعة مضاعفة 0.1 مم أو أقصى تسارع 5.88 م/ث² (اتجاهات X، Y، Z)
مقاومة التأثير: أقصى تسارع 19.6 م/ث²، مرتين في كل من الاتجاهات X وY وZ
مقاومة العزل: الحد الأدنى 0.5 ميجا أوم (500 فولت تيار مستمر) بين طرف مصدر الطاقة/خط الطاقة وأرضية الإطار
القوة العازلة: 1500 فولت تيار متردد بين طرف مصدر الطاقة/خط الطاقة وأرضية الإطار لمدة دقيقة واحدة (50/60 هرتز)
الهيكل الوقائي: مدمج في اللوحة (IP10)
المعايير الدولية: توجيهات الاتحاد الأوروبي واللوائح البريطانية: التوافق الكهرومغناطيسي، الجهد المنخفض
معيار UL: UL 508C
معيار CSA: CSA C22.2 رقم 14
لوائح الراديو الكورية (KC): معتمدة
الخصائص الكهربائية (نموذج إدخال 100 فولت تيار متردد) تيار الخرج المستمر (rms): 1.3 أمبير
أقصى تيار خرج لحظي (rms): 3.9A
مصدر طاقة الدائرة الرئيسية: سعة الطاقة: 0.4 كيلو فولت أمبير
جهد مصدر الطاقة: أحادي الطور 100 إلى 115 فولت تيار متردد (85 إلى 127 فولت)، 50/60 هرتز
التيار المقدر: 1.4 أمبير
مصدر طاقة دائرة التحكم: جهد مصدر الطاقة: أحادي الطور 100 إلى 115 فولت تيار متردد (85 إلى 127 فولت)، 50/60 هرتز
التيار المقدر: 0.09 أمبير
خرج الحرارة: الدائرة الرئيسية: 10.1 واط
دائرة التحكم: 4.4 واط
طريقة التحكم: سيرفو رقمي بالكامل
طريقة العاكس: طريقة PWM مدفوعة بـ IGBT
تردد PWM: 12.0 كيلو هرتز
الحد الأقصى لسعة المحرك المطبقة: 50 وات
محرك سيرفو قابل للتطبيق (R88M-): 3000 دورة/دقيقة محرك سيرفو (نوع تدريجي): G05030H
محرك سيرفو 3000 دورة/دقيقة (نوع مطلق): G05030T
الأداء: نطاق التحكم في السرعة: 1:5000
معدل تغيير السرعة: خصائص الحمل: من 0% إلى 100% (عند السرعة المقدرة) ≤ 0.01%
خصائص الجهد: 0% عند ±10% من الجهد المقدر (عند السرعة المقدرة)
خصائص درجة الحرارة: ≤ ±0.1% عند 0 إلى 50 درجة مئوية (بالسرعة المقدرة)
إمكانية إعادة إنتاج التحكم في عزم الدوران: ±3%
وظيفة
اتصال MECHATROLINK-II: يدعم التحكم في الحركة عالية السرعة في الوقت الفعلي، ويبسط الاتصال بوحدة التحكم، ويوفر مساحة الأسلاك.
التحكم في المؤازرة الرقمية بالكامل: يتم تحقيق التحكم في السرعة والموقع بدقة عالية من خلال طريقة PWM التي يقودها IGBT.
الضبط الذاتي في الوقت الفعلي: يدعم ضبط المكسب تلقائيًا لتحسين الأداء.
دعم المشفر المطلق: يمكن استخدامه بالاشتراك مع محركات سيرفو المشفر المطلق.
الوظائف الوقائية: بما في ذلك الحماية من الحمل الزائد، والحماية من الجهد الزائد والوظيفة الحرارية الإلكترونية، لضمان التشغيل الآمن للمعدات.
سيناريوهات التطبيق
تتطلب الآلات الصغيرة: مثل آلات التعبئة والتغليف، وآلات وضع العلامات، وآلات الطباعة، وما إلى ذلك، تحديد المواقع الدقيقة والتحكم في السرعة.
خط الإنتاج الآلي: يستخدم للتحكم في حركة المعدات مثل الأحزمة الناقلة والأيدي الميكانيكية.
تتطلب التصنيع الإلكتروني: مثل معدات SMT، وآلات التوزيع، ومعدات الاختبار، وما إلى ذلك، استجابة ديناميكية عالية.
تكنولوجيا الروبوت: محركات سيرفو للروبوتات الصغيرة أو الأذرع الميكانيكية، توفر التحكم الدقيق في الحركة.
تتطلب التطبيقات الدقيقة الأخرى: مثل المعدات الطبية، والآلات النسيجية، وما إلى ذلك، أنظمة سيرفو مستقرة وفعالة.
منتجات مميزة:
| دانفوس | VLT® AutomationDrive،Plus+1®،MCP | ||
| كينس | كف-800، كف-300، كب-3000، كب-7000، كيلوجول، كف-نانو، همي | ||
| جي إي فانوك | أنظمة PACS RX3i، 90-30، 90-70 | ||
| شنايدر | موديكون M340، موديكون M580، موديكون X80، بايونير | ||
| بنتلي نيفادا | 3500/94،3500/53،3500/22M،3500/42M،330180-90-00 | ||
| هانيويل | Experion® PKS،ControlEdge™، HC900 | ||
| ألين برادلي | CompactLogix،ControlLogix،MicroLogix،Flex I/O | ||
| ويستنجهاوس | ويستنجهاوس مودبوس، ويستنجهاوس 9080، ويستنجهاوس 8000، ويستنجهاوس 1000 | ||
جميع العناصر هي مخزون جاهز للموزع أصلي جديد تمامًا، يرجى إعلامنا إذا كانت هناك حاجة إلى شروط أخرى، مستعملة، مفتوحة الصندوق، مجددة، إلخ.
هناك العديد من العروض المتاحة فقط في انتظارك، لا تتردد في السؤال للحصول على صفقة أفضل!!!
المزيد من نماذج المنتجات
| R88D-GNA5L-MLS | R88D-GN02L-ML2 | R88D-GN15H-ML2 | R88D-GN75H-ML2 |
| R88D-GN01H-ML2 | R88D-GN04L-ML2 | R88D-GN20H-ML2 | |
| R88D-GN01L-ML2 | R88D-GN08H-ML2 | R88D-GN30H-ML2 | |
| R88D-GN02H-ML2 | R88D-GN10H-ML2 | R88D-GN50H-ML2 |
شروط | العلامة التجارية الأصلية الجديدة |
الوقت التقريبي للتسليم | 3-5 أيام |
ضمان | سنة واحدة |
الخدمة عبر الإنترنت | 24/7 |
شركة إكسبريس | DHL / FedEx / UPS / TNT وما إلى ذلك. |
الحد الأدنى لكمية الطلب | قطعة واحدة |
TZ Tech ليست تاجر فائض معتمد أو تابعًا لمصنع هذا المنتج.
قد يكون للمنتج رموز تاريخ أو سلسلة أقدم من تلك المتوفرة مباشرةً من المصنع أو الوكلاء المعتمدين. ولأن شركة TZ Tech ليست موزعًا معتمدًا لهذا المنتج، فلا ينطبق ضمان الشركة المصنعة الأصلية.
على الرغم من أن العديد من منتجات PLC ستحتوي على برامج ثابتة مثبتة بالفعل، فإن TZ Tech لا تقدم أي تمثيل فيما يتعلق بما إذا كان منتج PLC سيحتوي على برامج ثابتة أم لا، وإذا كان يحتوي على برامج ثابتة، ما إذا كانت البرامج الثابتة هي مستوى المراجعة الذي تحتاجه لتطبيقك.
كما لا تقدم TZ Tech أي تعهدات فيما يتعلق بقدرتك أو حقك في تنزيل أو الحصول على البرامج الثابتة للمنتج من Rockwell أو موزعيها أو أي مصدر آخر.
كما لا تقدم شركة TZ Tech أي تعهدات فيما يتعلق بحقك في تثبيت أي من هذه البرامج الثابتة على المنتج.
لن تقوم شركة TZ Tech بالحصول على البرامج الثابتة أو توفيرها نيابةً عنك. أنت ملزم بالامتثال لشروط أي اتفاقية ترخيص مستخدم نهائي أو أي وثيقة مماثلة تتعلق بالحصول على البرامج الثابتة أو تثبيتها.
