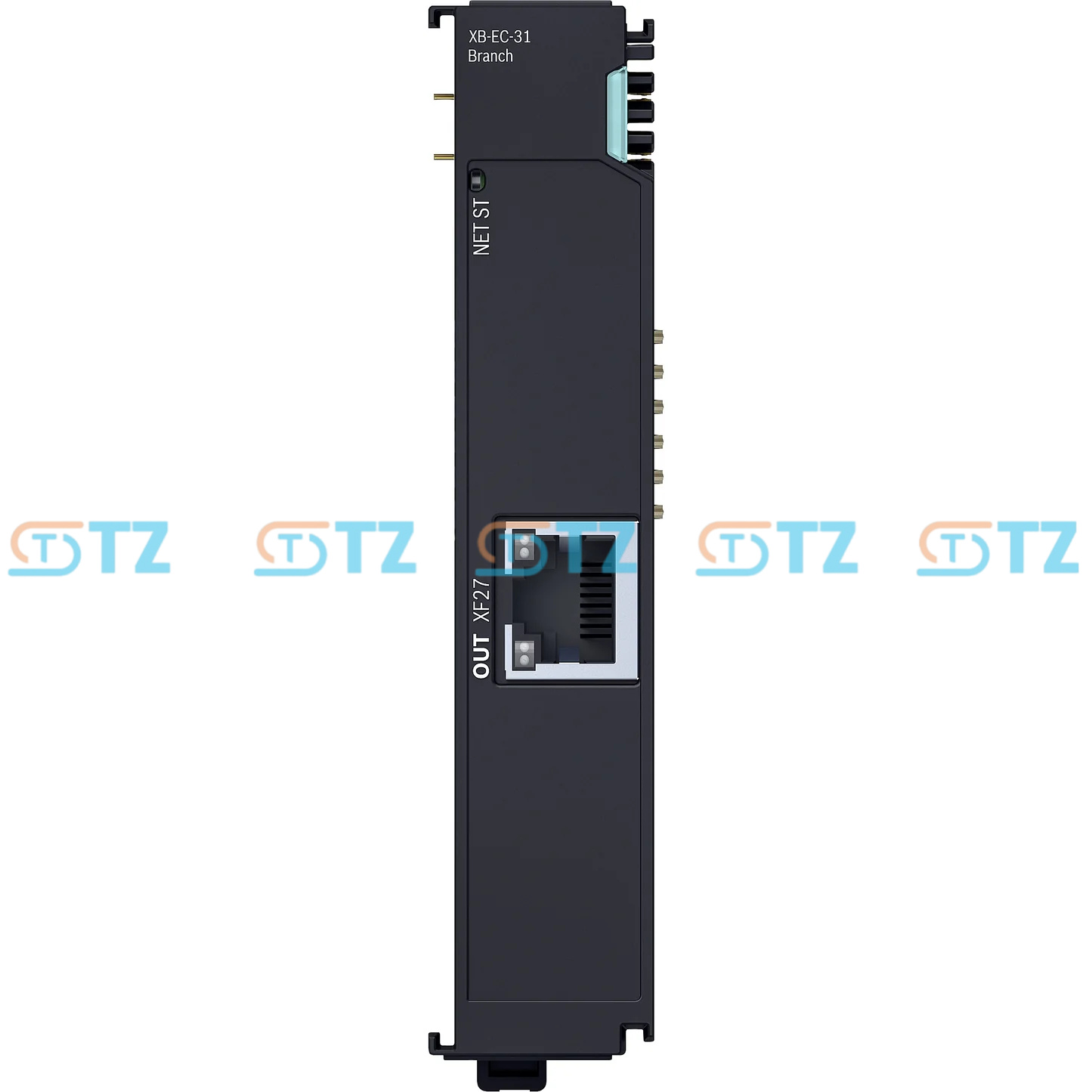

وحدة XB-EC-31 ctrlX I/O EtherCAT الرئيسية / وحدة التوصيل
وحدة XB-EC-31 ctrlX I/O EtherCAT الرئيسية / وحدة التوصيل
رمز النظام المنسق: 8428909090
رقم المنتج :
XB-EC-31صنع :
Rexrothالحجم (سم) :
20*105*85الوزن (كجم) :
98أصل :
Germanyالضمان :
12 Monthفترة إنتاج :
Ready Stockوصف :
ctrlX I/O EtherCAT Master / Junction Module📦 نظرة عامة على المنتج: ctrlX I/O XB-EC-31
وحدة XB-EC-31 هي وحدة واجهة متخصصة ضمن عائلة ctrlX I/O، مصممة لتوسيع شبكة EtherCAT متعددة الاستخدامات. بينما توفر وحدة XB-EC-12 منفذ توسعة واحدًا، تعمل وحدة XB-EC-31 كوصلة أكثر مرونة، مما يسمح بدمج قطاعات EtherCAT الخارجية في محطة إدخال/إخراج معيارية. وهي مكون أساسي للأجهزة التي تستخدم بنية EtherCAT موزعة وتتطلب مزامنة عالية السرعة بين وحدات الإدخال/الإخراج المختلفة.
🔹 1. الوصف
تعمل وحدة XB-EC-31 (رقم المادة: R911174000) كواجهة بين ناقل اللوحة الخلفية الداخلية لمحطة الإدخال/الإخراج ctrlX وشبكة EtherCAT خارجية. تُستخدم هذه الوحدة لربط محطة كاملة بوحدة EtherCAT رئيسية أو لتوصيلها بوحدات EtherCAT أخرى. تُعد هذه الوحدة أساسية لإنشاء بنى شبكية نجمية أو شجرية، مما يوفر طريقة منظمة وسلسة لإدارة تصميمات الشبكات المعقدة داخل خزانة التحكم.
🔹 2. الوظائف الرئيسية
🚀 إعادة توجيه عالية السرعة: يضمن الحد الأدنى من زمن الوصول عند تمرير رسائل EtherCAT بين وحدة التحكم المضيفة والمشاركين في اتجاه المصب.
📡 إدارة الطوبولوجيا: تسهل الانتقال من ناقل المحطة الطرفية الداخلية إلى قطاعات EtherCAT الخارجية القائمة على RJ45.
🛠️ التشخيص المتكامل: يتميز بمؤشرات حالة LED شاملة لآلة حالة EtherCAT (تشغيل/خطأ) والوصلة المادية/النشاط.
🛡️ هيكل متين: مصنوع من هيكل صناعي رفيع بسمك 20 مم يتم تثبيته مباشرة على سكة DIN، مما يضمن استقرارًا ميكانيكيًا عاليًا.
💾 التوصيل والتشغيل: يتم التعرف عليه تلقائيًا بواسطة ctrlX CORE وغيرها من أجهزة EtherCAT الرئيسية بمجرد تحميل ملف ESI المناسب في برنامج الهندسة.
🔹 3. تكامل الأنظمة
📏 التركيب: يتم التركيب عموديًا على سكة DIN مقاس 35 مم. ويُستخدم عادةً في بداية جزء الإدخال/الإخراج أو كنقطة وصل بين الأجزاء.
🔗 الاتصال البيني: يستخدم كابلات RJ45 القياسية المحمية (Cat5e أو أعلى) للاتصالات الخارجية.
⚙️ تكوين البرنامج: مدعوم بالكامل ضمن بيئة هندسة الإدخال/الإخراج ctrlX ومتوافق مع وحدات EtherCAT الرئيسية التابعة لجهات خارجية.
🔹 4. المواصفات الفنية
| المعلمة | القيمة
|| :--- | :---
|| تقنية الاتصال | RJ45 (منفذ واحد)
|| واجهة ناقل محلي | إيثركات
|| معدل الإرسال | 100 ميجابت في الثانية
|| الجهد الاسمي (UL) | 24 فولت تيار مستمر
|| استهلاك التيار | الحد الأقصى 100 مللي أمبير
استهلاك الطاقة | حوالي 1.1 واط
الأبعاد (العرض × الارتفاع × العمق) | 20 مم × 105 مم × 85 مم
الوزن: 98 غرامًا
|| درجة حرارة التشغيل | من -25 درجة مئوية إلى +55 درجة مئوية
|| تصنيف الحماية | IP20
|منتجات الميزة:
| دانفوس | VLT® AutomationDrive، Plus+1®، MCP | ||
| كينس | كف-800، كف-300، كب-3000، كب-7000، كيلوجول، كف-نانو، همي | ||
| جي إي فانوك | أنظمة PACS RX3i، 90-30، 90-70 | ||
| شنايدر | موديكون M340، موديكون M580، موديكون X80، بايونير | ||
| بنتلي، نيفادا | 3500/94، 3500/53، 3500/22M، 3500/42M، 330180-90-00 | ||
| هانيويل | Experion® PKS,ControlEdge™ ,HC900 | ||
| ألين برادلي | CompactLogix، ControlLogix، MicroLogix، Flex I/O | ||
| ويستنجهاوس | ويستنجهاوس مودبوس، ويستنجهاوس 9080، ويستنجهاوس 8000، ويستنجهاوس 1000 | ||
جميع المنتجات متوفرة لدى الموزعين، وهي أصلية وجديدة تمامًا، يرجى إبلاغنا إذا كانت هناك حاجة إلى شروط أخرى، مثل المنتجات المستعملة، أو المفتوحة، أو المجددة، إلخ.
العديد من المنتجات متوفرة بانتظارك، لا تتردد في السؤال للحصول على عرض أفضل!
شروط | أصلي جديد تمامًا |
المدة التقريبية للتسليم | 3-5 أيام |
ضمان | سنة واحدة |
خدمة عبر الإنترنت | 7/24 |
شركة إكسبريس | DHL / FedEx / UPS / TNT وغيرها. |
الحد الأدنى للطلب | قطعة واحدة |
