# دليل مرجعي سريع لمحرك التشغيل الآلي Danfoss VLT® FC 302

## 1. تعريف المنتج والاستخدامات الأساسية

إن **FC 302** عبارة عن محرك تردد متغير عالي الأداء مصمم للتطبيقات الصناعية المتقدمة التي تتطلب تحكمًا عاليًا في عزم الدوران ودقة عالية في السرعة وتشغيلًا متزامنًا.

التطبيقات الأساسية

* **آلات ذات عزم دوران عالٍ:** الرافعات، والرافعات، والونشات، والمصاعد (تتميز بنظام تحكم ميكانيكي مدمج في الفرامل).

* **المعالجة الدقيقة:** السيور الناقلة، وأنظمة تحديد المواقع، وخطوط التعبئة والتغليف.

* **أتمتة العمليات الثقيلة:** آلات البثق، والخلاطات، وأجهزة الطرد المركزي، وآلات اللف.

* **البيئات الحساسة للسلامة:** مجهزة بشكل قياسي بـ **إيقاف عزم الدوران الآمن (STO)** (SIL 2 / PL d، قابلة للترقية إلى SIL 3 / PL e).

الاختلافات الرئيسية عن FC 301

بينما ينتمي كلاهما إلى سلسلة FC 300، فإن **FC 302** هو النموذج الثقيل الذي يتميز بالتحكم في متجه التدفق (مع خيار التغذية الراجعة للمشفر)، وقدرة محرك المغناطيس الدائم، ووظيفة أمان STO المدمجة، وقدرات توسيع الإدخال/الإخراج الموسعة.

---

## 2. تخطيط محطة التحكم الأساسية

يتميز جهاز FC 302 بكتلة طرفية قابلة للتكوين بدرجة عالية وقابلة للإزالة، ومجمعة في مجموعات أمان ورقمية وتناظرية:

* **الطرف 37:** **مدخل إيقاف عزم الدوران الآمن (STO)**. يجب تزويده بجهد +24 فولت تيار مستمر لتشغيل المحرك.

* **الطرفان 12 و 13:** مصدر جهد تيار مستمر +24 فولت للمدخلات الرقمية.

* **الطرفية 18:** المدخل الرقمي (الافتراضي: `[8]` بدء).

* **الطرفية 19:** المدخل الرقمي (الافتراضي: `[10]` عكسي).

* **الطرفية 27:** المدخل الرقمي (الافتراضي: `[2]` عكس الساحل / إعادة الضبط الخارجية).

* **الطرفية 29:** المدخلات أو المخرجات الرقمية (الافتراضي: `[14]` Jog).

* **الطرفية 32 و 33:** المدخلات الرقمية (قابلة للتكوين لمدخلات النبض عالية السرعة / مسارات التشفير).

* **الطرف 50:** مصدر جهد التيار المستمر +10 فولت.

* **الطرف 53:** المدخل التناظري 1 (الجهد 0 ~ 10 فولت أو التيار 0/4 ~ 20 مللي أمبير يتم تكوينه عبر المفتاح A53).

* **الطرف 54:** المدخل التناظري 2 (الجهد 0 ~ 10 فولت أو التيار 0/4 ~ 20 مللي أمبير يتم تكوينه عبر المفتاح A54).

* **الطرفية 68 (+) و 69 (-):** اتصال تسلسلي RS-485 (بروتوكول FC / Modbus RTU).

---

## 3. معايير التشغيل الأساسية

قبل تشغيل المحرك، أدخل بيانات لوحة البيانات وقم بتشغيل عملية التكيف التلقائي للمحرك (AMA):

| المعلمة | اسم المعلمة | التكوين / الاستخدام النموذجي

|| :---: | :--- | :---

|| **0-01** | اللغة | حدد لغة العرض المفضلة

|| **1-00** | وضع التهيئة | `[0]` سرعة الحلقة المفتوحة (قياسي) أو `[1]` سرعة الحلقة المغلقة (المشفر)

|| **1-10** | بنية المحرك | `[0]` غير متزامن (حثي) أو `[1]` محرك مغناطيسي دائم

|| **1-20** | قدرة المحرك | القدرة المقدرة المدخلة من لوحة البيانات (كيلوواط أو حصان)

|| **1-22** | جهد المحرك | جهد الإدخال المقنن (على سبيل المثال، 400 فولت)

|| **1-23** | تردد المحرك | تردد الإدخال المقنن (50 هرتز / 60 هرتز)

|| **1-24** | تيار المحرك | تيار الإدخال المقنن الدقيق ($A$)

|| **1-25** | السرعة الاسمية للمحرك | أدخل عدد دورات المحرك في الدقيقة الأساسي من لوحة البيانات

|| **1-29** | التكيف التلقائي للمحرك | اضبطه على `[1]` لتفعيل التكيف التلقائي الكامل للمحرك، ثم اضغط على **تشغيل يدوي** للضبط

|| **3-41** | زمن التسارع من المنحدر 1 | زمن التسارع من 0 دورة في الدقيقة إلى السرعة الأساسية (بالثواني)

|| **3-42** | زمن التباطؤ عند المنحدر 1 | زمن التباطؤ من السرعة الأساسية إلى 0 دورة في الدقيقة (بالثواني)

|| **5-10** | المدخل الرقمي للطرفية 18 | اضبط على `[8]` بدء

|---

## 4. الأبعاد والأوزان المادية (أحجام الإطار من A إلى F)

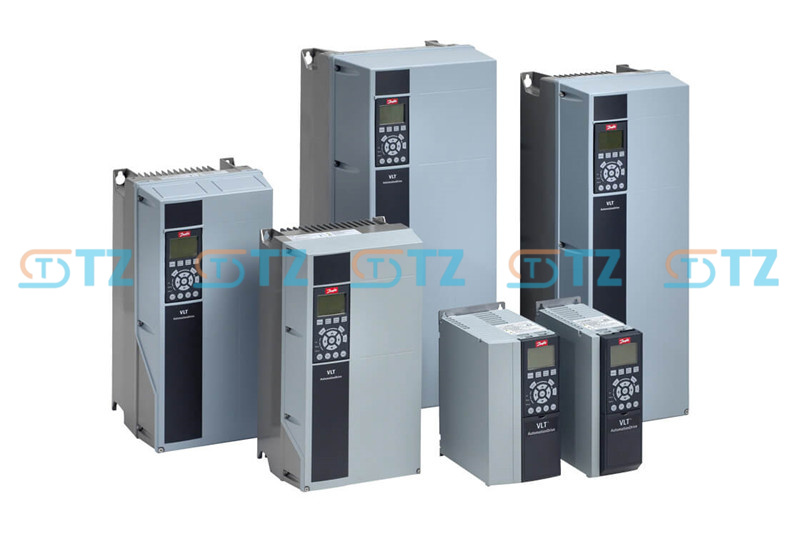

تتراوح أحجام وحدات FC 302 من حاويات جدارية صغيرة (إطارات **A**) إلى خزائن أرضية ضخمة (إطارات **F**). فيما يلي أبعاد التكوينات القياسية المصنفة IP20 / IP21 (NEMA 1) بقدرة تصل إلى 75 كيلوواط.

جدول مرجعي للحاوية (0.25-75 كيلوواط)

| حجم الإطار | نطاق الطاقة (تقريبًا عند 400 فولت) | الارتفاع (ح) | العرض (ع) | العمق (ع) | أقصى وزن

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | 0.25 - 1.5 كيلوواط (IP20) | 200 مم | 75 مم | 205 مم | 2.7 كجم

|| **A2** | 0.25 دولار - 4.0 كيلوواط (IP20/21) | 268 مم | 90 مم | 205 مم | 4.9 كجم

|| **A3** | 5.5 - 7.5 كيلوواط (IP20/21) | 268 مم | 130 مم | 205 مم | 6.6 كجم

|| **A5** | 0.25 دولار - 7.5 كيلوواط (IP55/66) | 420 مم | 242 مم | 200 مم | 14.2 كجم

|| **B1** | 11-18.5 كيلوواط (IP21/55) | 480 مم | 242 مم | 260 مم | 23.0 كجم

|| **B2** | 22-30 كيلوواط (IP21/55) | 650 مم | 242 مم | 260 مم | 27.0 كجم

|| **B3** | 11-18.5 كيلوواط (IP20) | 399 مم | 165 مم | 249 مم | 12.0 كجم

|| **B4** | 22-30 كيلوواط (IP20) | 520 مم | 230 مم | 242 مم | 23.5 كجم

|| **C1** | 37-55 كيلوواط (IP21/55) | 684 مم | 308 مم | 310 مم | 45.0 كجم

|| **C2** | 75 كيلوواط (IP21/55) | 770 مم | 370 مم | 330 مم | 65.0 كجم

|| **C3** | 37-55 كيلوواط (IP20) | 550 مم | 308 مم | 333 مم | 35.0 كجم

|| **C4** | 75 كيلوواط (IP20) | 660 مم | 370 مم | 333 مم | 50.0 كجم

ملاحظة: الأبعاد تتوافق مع وحدات نمط الكتاب القياسية. تستخدم تصنيفات الطاقة الأعلى (من 90 كيلوواط إلى 1 ميغاواط) حاويات أكبر من النوع **D وE وF**.

قواعد خلوص التركيب

* **جنبا إلى جنب:** يمكن تركيب أحجام الإطارات **A وB وC** جنبا إلى جنب دون الحاجة إلى أي مساحة بينهما.

* **تهوية الهواء من الأعلى/الأسفل:** * الإطارات **A1، A2، A3، B3، B4، C3، C4**: تتطلب خلوصًا لا يقل عن **100 مم** أعلى وأسفل الإطار.

* الإطارات **B1، B2، C1، C2**: تتطلب خلوصًا لا يقل عن **200 مم** أعلى وأسفل الإطار.
