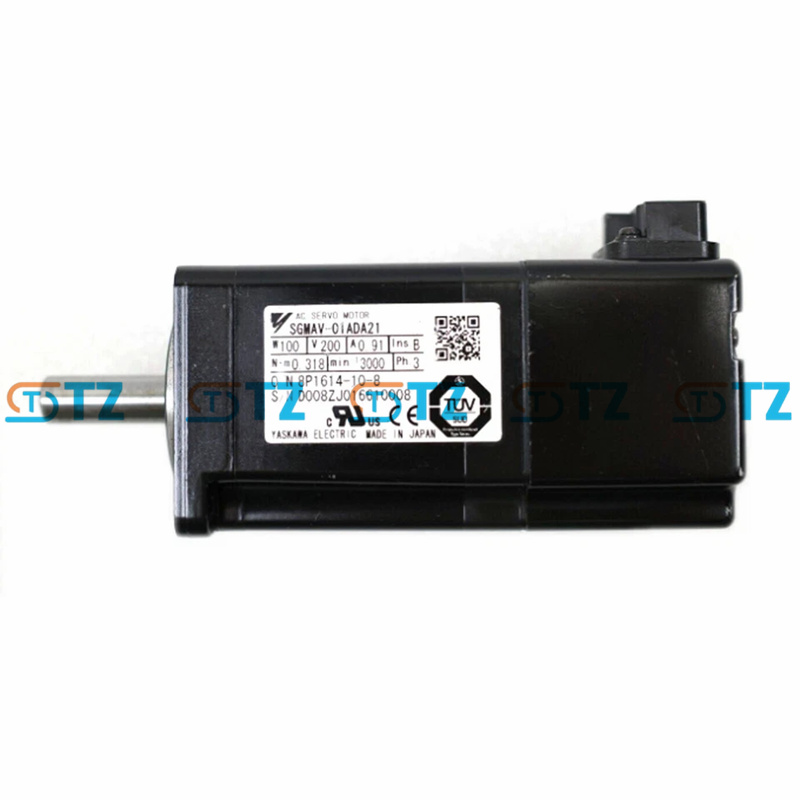

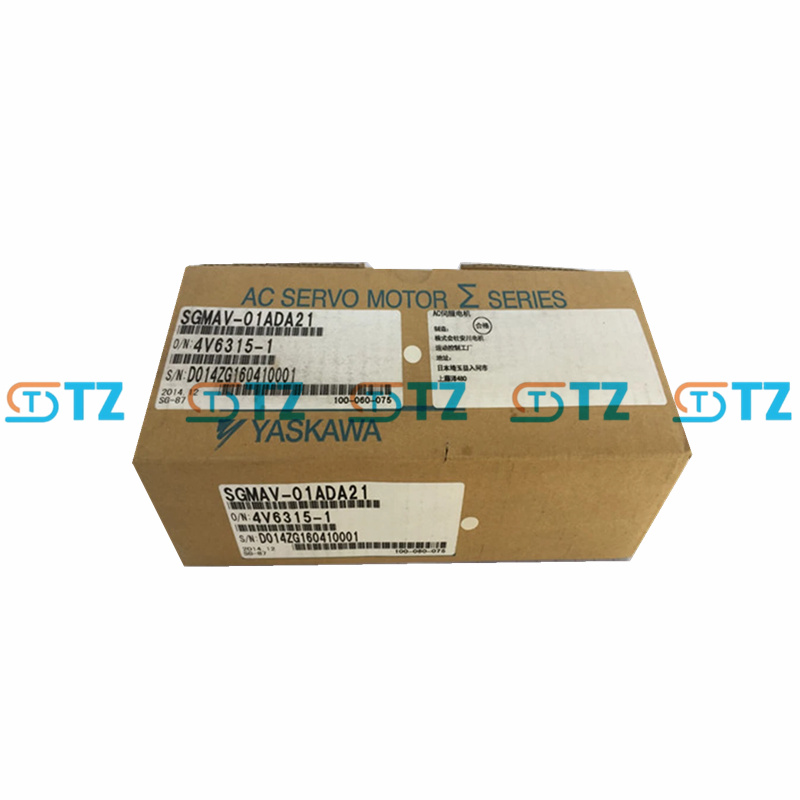

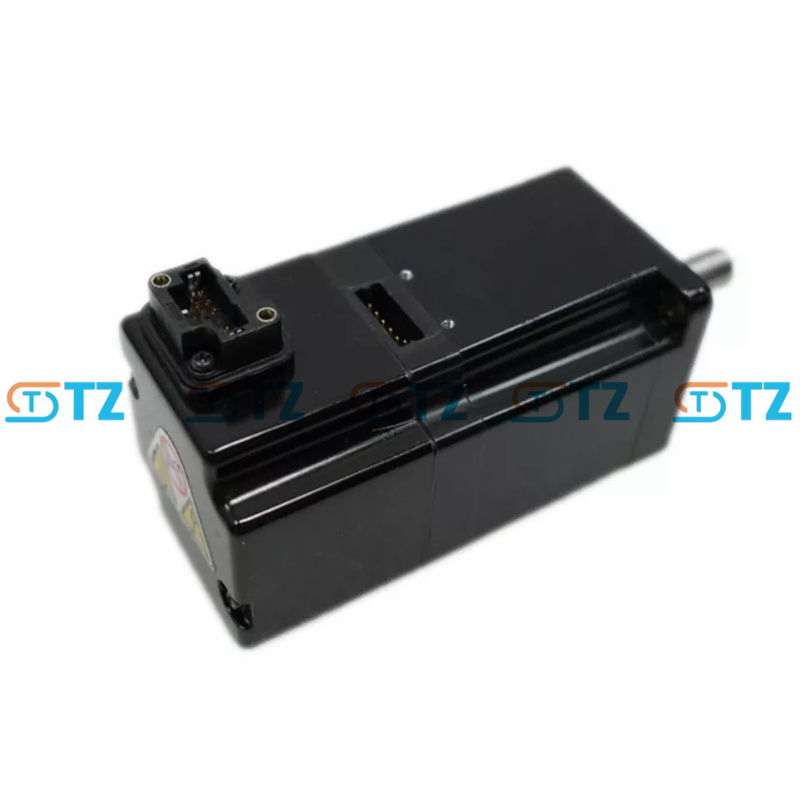

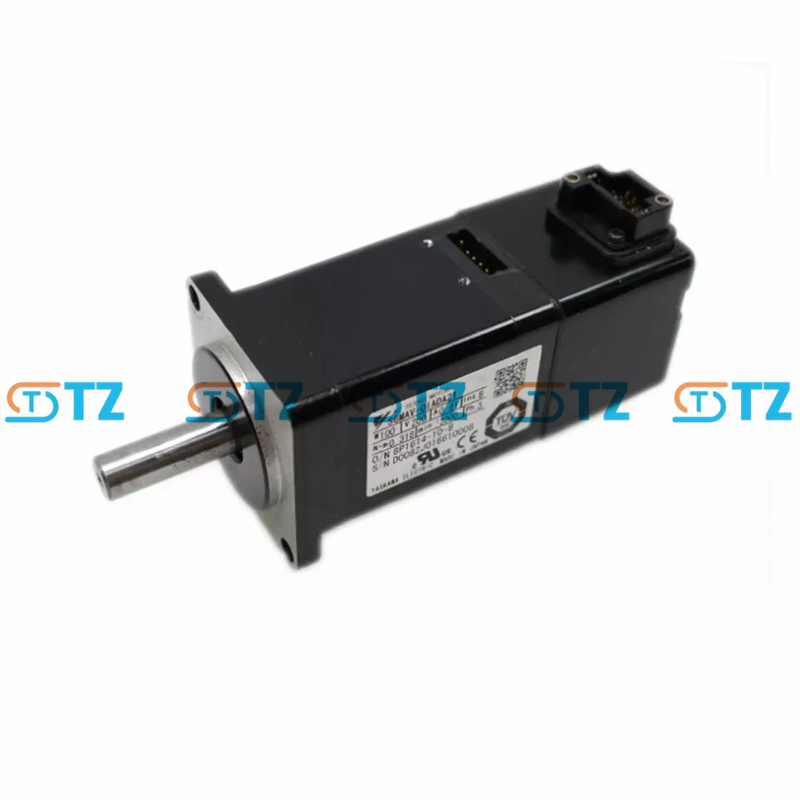

محرك سيرفو مدمج بدون فرشاة من ياسكاوا SGMAV-01ADA21 سلسلة سيجما-5
ال SGMAV-01ADA21 هو محرك سيرفو مضغوط بدون فرشاة من سلسلة Sigma-5 من Yaskawa، مصمم للتطبيقات عالية الدقة ذات السعة الصغيرة والتي تتطلب قصورًا ذاتيًا منخفضًا للغاية واستجابة ديناميكية عالية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGMAV-01ADA21صنع :
YASKAWAالحجم (سم) :
9.2*4*4الوزن (كجم) :
0.4أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
COMPACT BRUSHLESS SERVO MOTORمعلمات المنتج
القدرة الإنتاجية المقدرة: 100 واط (0.1 كيلو واط).
جهد مصدر الطاقة: أحادي الطور أو ثلاثي الطور 200-230 فولت تيار متردد، 50/60 هرتز.
السرعة المقدرة: 3000 دورة في الدقيقة.
السرعة القصوى: 6000 دورة/دقيقة.
عزم الدوران المقدر: 0.318 نيوتن متر (2.82 رطل-بوصة).
عزم الدوران الأقصى: 0.954 نيوتن متر (8.46 رطل-بوصة، ~300% من عزم الدوران المقدر لفترات قصيرة).
عزم الدوران: تقريبًا 0.0000308 كجم·م² (قصور ذاتي منخفض للغاية للتسارع العالي).
المشفر:
النوع: مشفر تزايدي 20 بت (1,048,576 نبضة/دورة). يوفر تحديد المواقع بدقة عالية ولكنه يتطلب التوجيه إلى الهدف عند بدء التشغيل.
الفرامل: غير متضمنة (ADA21 لا يشمل الفرامل؛ تستخدم نماذج الفرامل اللاحقة "C"، على سبيل المثال، ADA6C).
تصنيف الحماية: IP65 (مغلق، محمي ضد الغبار ونفثات المياه منخفضة الضغط، باستثناء الجزء الذي يمر عبر العمود).
ختم الزيت: غير متضمن (ADA21 يفتقر إلى ختم الزيت؛ تستخدم النماذج المختومة اللاحقة "S"، على سبيل المثال، ADA6S).
بيئة:
درجة حرارة التشغيل: من 0 درجة مئوية إلى 40 درجة مئوية.
درجة حرارة التخزين: من -15 درجة مئوية إلى 70 درجة مئوية.
الرطوبة: 20-80% نسبة الرطوبة النسبية (غير متكثفة).
مستوى الاهتزاز: V15 (≤15 ميكرومتر).
العزل:
مقاومة العزل: ≥10 MΩ عند 500 فولت تيار مستمر.
يتحمل الجهد: 1500 فولت تيار متردد لمدة دقيقة واحدة.
مقاومة الحرارة: الفئة ب.
تصميم العمود: عمود مستقيم بدون مفتاح، مزود ببرغي (للربط المرن). بدون مانع تسرب زيت، مناسب للبيئات النظيفة.
حاضِر:
التيار المقدر: تقريبًا 0.91 أمبير.
ذروة التيار: تقريبًا 2.8 أمبير.
الكفاءة: كفاءة عالية من خلال تصميم المغناطيس الدائم.
الشهادات: متوافقة مع UL، cUL، CE، RoHS.
محركات متوافقة: تتوافق مع مكبرات الصوت المؤازرة Yaskawa Sigma-5 SGDV
الوظائف
معدل طاقة فائق الارتفاع: يتيح القصور الذاتي المنخفض للغاية (0.0000308 كجم·م²) تسارعًا/تباطؤًا سريعًا، وهو مثالي للمهام ذات الدورة العالية. يدعم عزم الدوران الأقصى بنسبة 300% (0.954 نيوتن متر) دفعات قصيرة من الطلب العالي.
تحديد المواقع بدقة: يوفر مُرمِّز تزايدي ٢٠ بت (١,٠٤٨,٥٧٦ نبضة/دورة) دقة فائقة تصل إلى أقل من الميكرون. يتطلب التوجيه عند بدء التشغيل بفضل المُرمِّز التزايدي.
تصميم مضغوط: شفة بقطر 40 مم وطول 92 مم تقريبًا تناسب المساحات الضيقة في المعدات المصغرة. وزن خفيف (0.4 كجم) يُخفف الضغط الميكانيكي في الأنظمة الديناميكية.
متانة بيئية: تصنيف IP65 يحمي من الغبار ونفثات المياه منخفضة الضغط، وهو مناسب للبيئات الصناعية الخفيفة. تضمن مقاومة الاهتزاز V15 الموثوقية تحت الضغط الميكانيكي.
تحكم مرن: يدعم التحكم في الموضع والسرعة وعزم الدوران عبر مضخمات Sigma-5 SGDV. متوافق مع نظام النبضات، والجهد التناظري، أو MECHATROLINK-II/III للأنظمة الشبكية.
صيانة سهلة: تصميم مغناطيسي دائم بدون فرشاة يمنع تآكل الفرشاة. التبريد الذاتي يُقلل من الحاجة إلى التحكم الحراري.
السلامة والامتثال: يدعم خاصية إيقاف عزم الدوران الآمن (STO) مع محركات الأقراص المتوافقة، ويلبي معايير ISO 13849-1. تضمن شهادات UL/CE سهولة الاستخدام على مستوى العالم.
الضبط التلقائي: توفر محركات Sigma-5 ضبطًا تلقائيًا متقدمًا (على سبيل المثال، الضبط بمعلمة واحدة)، مما يعمل على تحسين المكاسب من أجل إعداد سريع وأداء مستقر.
سيناريوهات التطبيق
تصنيع أشباه الموصلات: يُشغّل معالجات الرقائق أو مُثبّتات الرقائق، مُستفيدًا من مُشفّر عالي الدقة لضمان دقة تصل إلى أقل من الميكرون. حجمه الصغير مُناسب لمعدات الغرف النظيفة.
تجميع الإلكترونيات: يُشغّل آلات التجميع والتركيب أو معدات SMT، حيث تكون الحركات السريعة والدقيقة بالغة الأهمية. القصور الذاتي المنخفض يدعم معدلات دورات عالية.
الروبوتات: تُشغّل الوصلات في أذرع روبوتية خفيفة الوزن للتجميع أو الفحص، مستفيدةً من حجمها الصغير واستجابة ديناميكية. آلات التغليف: تُشغّل أنظمة وسم أو ختم أو تعبئة في علب كرتونية مدمجة، مما يُحسّن المساحة والسرعة. تصنيف IP65 يدعم البيئات المُغبرة.
الأجهزة الطبية: تستخدم في معدات التشخيص (على سبيل المثال، التصوير أو أتمتة المختبرات)، مما يوفر حركة سلسة ودقيقة في الأماكن الضيقة.
آلات النسيج: تتحكم في الأنوال الصغيرة أو آلات الخياطة، مما يضمن عزم دوران ثابت للأنماط المعقدة.
أتمتة المختبر: تدعم روبوتات التقطير أو أجهزة معالجة العينات، حيث يكون الحجم الصغير والدقة ضروريين.
ناقلات صغيرة: تعمل على تشغيل أنظمة النقل المصغرة في مجال الخدمات اللوجستية أو التصنيع، مما يقلل من استخدام الطاقة.
