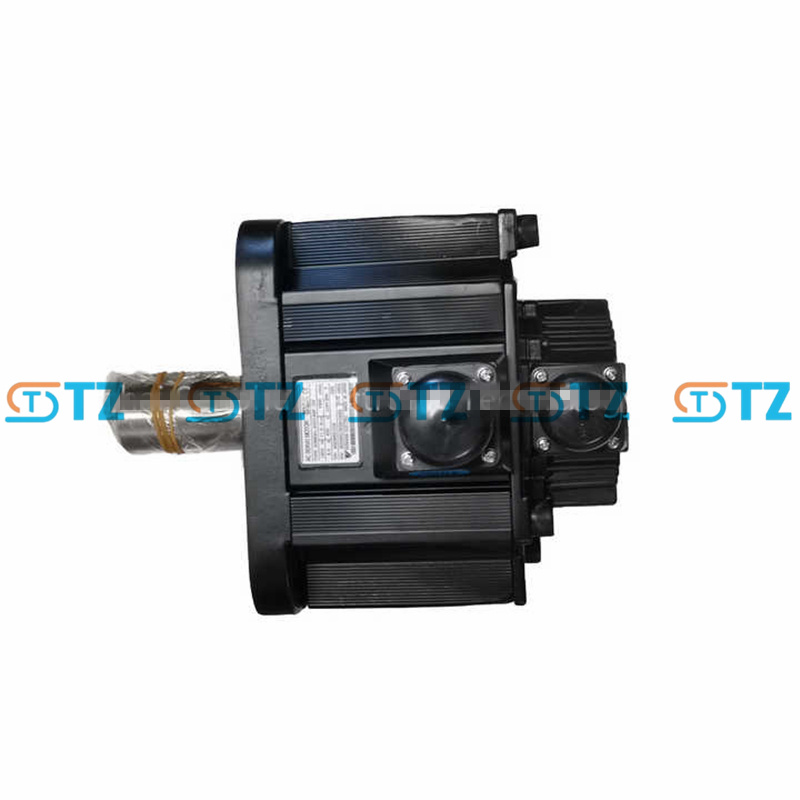

محرك سيرفو عالي الأداء من سلسلة SIGMA II من YASKAWA SGMDH-32A2A-YR11
ال SGMDH-32A2A-YR11 هو محرك سيرفو عالي الأداء من سلسلة Sigma II من Yaskawa، وهو مصمم للتطبيقات الصناعية الثقيلة التي تتطلب عزم دوران قوي ودقة.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGMDH-32A2A-YR11صنع :
YASKAWAالحجم (سم) :
13*13*26الوزن (كجم) :
14.5أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
HIGH-PERFORMANCE SERVO MOTORمعلمات المنتج
القدرة الإنتاجية المقدرة: 3.2 كيلو واط (4.3 حصان).
جهد مصدر الطاقة: 3 مراحل 200-230 فولت تيار متردد، 50/60 هرتز.
السرعة المقدرة: 2000 دورة في الدقيقة.
السرعة القصوى: 3000 دورة/دقيقة.
عزم الدوران المقدر: 15.3 نيوتن متر (135.4 رطل-بوصة).
عزم الدوران الأقصى: 45.9 نيوتن متر (406.2 رطل-بوصة، ~300% من عزم الدوران المقدر لفترات قصيرة).
عزم الدوران: تقريبًا 0.00675 كجم·م² (عزم دوران متوسط للتعامل مع الأحمال المستقرة).
المشفر:
النوع: مشفر تزايدي 17 بت (131,072 نبضة/دورة). يوفر تحديد المواقع بدقة عالية.
الفرامل: غير متضمنة (عادةً ما يستثني A2A الفرامل؛ تأكد إذا كان YR11 يضيف واحدة).
تصنيف الحماية: IP67 (مغلق بالكامل، مبرد ذاتيًا، باستثناء الجزء الذي يمر عبر العمود؛ يتطلب إغلاقًا مناسبًا).
بيئة:
درجة حرارة التشغيل: من 0 درجة مئوية إلى 40 درجة مئوية.
درجة حرارة التخزين: من -15 درجة مئوية إلى 70 درجة مئوية.
الرطوبة: 20-80% نسبة الرطوبة النسبية (غير متكثفة).
مستوى الاهتزاز: V15 (≤15 ميكرومتر).
العزل:
مقاومة العزل: ≥10 MΩ عند 500 فولت تيار مستمر.
يتحمل الجهد: 1500 فولت تيار متردد لمدة دقيقة واحدة.
مقاومة الحرارة: الفئة F.
تصميم العمود: عمود مستقيم مزود بفتحة مفتاح وصنبور (عادةً مفتاح ٨ مم، وصنبور M٨). لا يوجد مانع تسرب زيت/غبار (معياري لـ A2A؛ قد يُحدد YR11 خلاف ذلك).
حاضِر:
التيار المقدر: تقريبًا 20.9 أمبير.
ذروة التيار: تقريبًا 62.7 أمبير.
الكفاءة: كفاءة عالية من خلال تصميم المغناطيس الدائم.
الشهادات: UL، cUL، CE (تعتمد على التكوين).
محركات متوافقة: تتوافق مع مكبرات الصوت المؤازرة Yaskawa Sigma II SGDH
الوظائف
عزم دوران عالي وثبات: يضمن القصور الذاتي المتوسط (0.00675 كجم·م²) أداءً مستقرًا مع الأحمال الكبيرة أو المتغيرة. يدعم عزم الدوران المقدر (15.3 نيوتن متر) وعزم الدوران الأقصى (45.9 نيوتن متر) المهام الصعبة مثل الحركة الروبوتية أو الآلات الثقيلة.
تحديد المواقع بدقة: يوفر مُشفِّر تزايدي بـ ١٧ بت (١٣١,٠٧٢ نبضة/دورة) دقة عالية في تحديد المواقع. متوافق مع ترقيات المُشفِّر المطلق للاحتفاظ بالنقطة الصفرية.
تصميم متين: تصنيف IP67 (باستثناء العمود) يحمي من الغبار ونفثات الماء، مثالي للبيئات الصناعية ذات الغلق الجيد للعمود. تصميم مسطح ومدمج يُحسّن المساحة في تصميمات الآلات.
تحكم مرن: يدعم التحكم في الموضع والسرعة وعزم الدوران عبر مضخمات SGDH. متوافق مع المدخلات التناظرية/النبضية أو MECHATROLINK-II للأنظمة الشبكية، مما يتيح أنماط حركة معقدة.
كفاءة عالية: يُقلل الدوار المغناطيسي الدائم من فقدان الطاقة ويُغني عن صيانة الفرشاة. تصميم التبريد الذاتي يُقلل الحاجة إلى أنظمة تبريد خارجية.
ميزات السلامة: يدعم خاصية إيقاف عزم الدوران الآمن (STO) عند استخدامه مع محركات متوافقة، مما يعزز السلامة وفقًا لمعيار ISO 13849-1. يضمن العزل من الفئة F والحماية الحرارية الموثوقية في ظل الأحمال العالية.
الضبط التلقائي: من المرجح أن يكون YR11 مصممًا خصيصًا لروبوتات Motoman (على سبيل المثال، محاور MRC SK16 أو SK45)، مما يضمن التكامل السلس مع وحدات التحكم الروبوتية.
سيناريوهات التطبيق
الروبوتات الصناعية:تدعم محاور الروبوت Motoman (على سبيل المثال، SK16 S/L أو SK45 B/T) للحام أو مناولة المواد أو التجميع، مع الاستفادة من عزم الدوران العالي والدقة.
أدوات الآلة: تعمل على تشغيل مخرطات CNC، أو ماكينات الطحن، أو المطاحن، مما يوفر عزم دوران ثابتًا لمهام القطع الثقيلة.
آلات التعبئة والتغليف: تعمل على تشغيل آلات التعبئة في الصناديق أو المنصات عالية السرعة، مما يضمن الدورة السريعة والتحديد الدقيق للمواضع.
مناولة المواد: تشغيل الناقلات، أو الرافعات المكدسة، أو المركبات الموجهة آليًا في المستودعات الآلية، والتعامل مع الأحمال الثقيلة بموثوقية.
الطباعة والتحويل: التحكم في الأسطوانات أو القواطع في المطابع واسعة النطاق، والحفاظ على التسجيل الضيق تحت عزم الدوران العالي.
البلاستيك والمطاط: تشغيل آلات حقن البلاستيك أو البثق، وتوفير عزم دوران ثابت للعمليات ذات الضغط العالي.
آلات النسيج: تعمل على تشغيل أنوال كبيرة أو إطارات الغزل، مما يضمن التحكم الدقيق في عزم الدوران لإنتاج كميات كبيرة.
تشكيل المعادن: يستخدم في المكابس أو مصانع الدرفلة، حيث يعمل القصور الذاتي المتوسط على تثبيت الأحمال الديناميكية الثقيلة.
