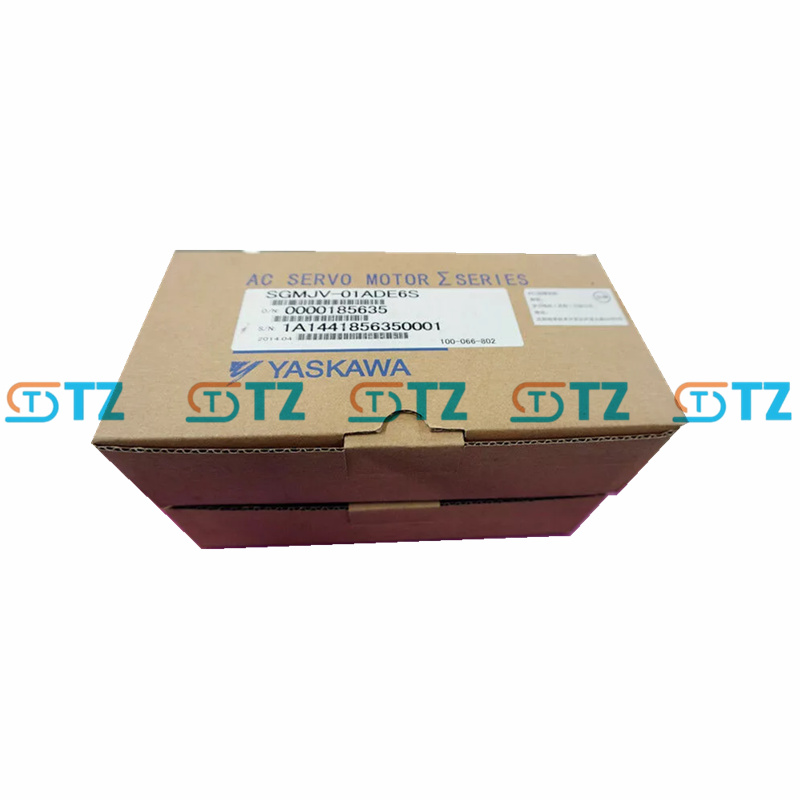

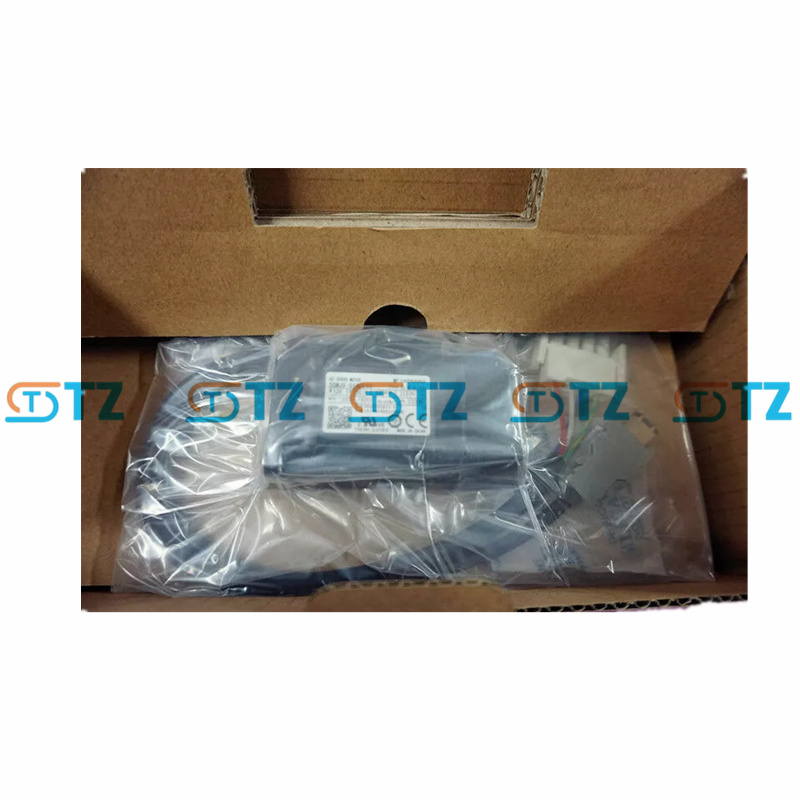

محرك سيرفو مدمج بدون فرشاة من سلسلة سيجما-5 من ياسكاوا SGMJV-01ADE6S
ال SGMJV-01ADE6S هو محرك سيرفو مضغوط بدون فرشاة من سلسلة Sigma-5 من Yaskawa، مصمم للتطبيقات عالية الدقة ذات السعة الصغيرة التي تتطلب استجابة سريعة وموثوقية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGMJV-01ADE6Sصنع :
YASKAWAالحجم (سم) :
4*4*12الوزن (كجم) :
0.5أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
HIGH-PERFORMANCE SERVO MOTORمعلمات المنتج
القدرة الإنتاجية المقدرة: 100 واط (0.1 كيلو واط).
جهد مصدر الطاقة: أحادي الطور أو ثلاثي الطور 200-230 فولت تيار متردد، 50/60 هرتز.
السرعة المقدرة: 3000 دورة في الدقيقة.
السرعة القصوى: 6000 دورة/دقيقة.
عزم الدوران المقدر: 0.318 نيوتن متر (2.82 رطل-بوصة).
عزم الدوران الأقصى: 1.11 نيوتن متر (9.83 رطل-بوصة، ~350% من عزم الدوران المقدر لفترات قصيرة).
عزم الدوران: تقريبًا 0.0000659 كجم·م² (عزم دوران متوسط للتعامل مع الأحمال المتنوعة).
المشفر:
النوع: مُشفِّر مُطلق بـ ٢٠ بت (١,٠٤٨,٥٧٦ نبضة/دورة). يضمن تحديد المواقع بدقة عالية ويحتفظ ببيانات الموقع أثناء انقطاع التيار الكهربائي.
الفرامل: غير متضمنة (ADE6S لا يشمل الفرامل؛ تستخدم نماذج الفرامل اللاحقة "C"، على سبيل المثال، A3A6C).
تصنيف الحماية: IP65 (مغلق، محمي ضد الغبار ونفثات المياه منخفضة الضغط، بما في ذلك العمود مع مانع تسرب الزيت).
ختم الزيت: متضمن (يحمي من دخول الغبار/الزيت إلى العمود).
بيئة:
درجة حرارة التشغيل: من 0 درجة مئوية إلى 40 درجة مئوية.
درجة حرارة التخزين: من -15 درجة مئوية إلى 70 درجة مئوية.
الرطوبة: 20-80% نسبة الرطوبة النسبية (غير متكثفة).
مستوى الاهتزاز: V15 (≤15 ميكرومتر).
العزل:
مقاومة العزل: ≥10 MΩ عند 500 فولت تيار مستمر.
يتحمل الجهد: 1500 فولت تيار متردد لمدة دقيقة واحدة.
مقاومة الحرارة: الفئة F.
تصميم العمود: عمود مستقيم مزود بفتحة مفتاح وصنبور (وصلة تثبيت آمنة، عادةً بمفتاح ٣ مم). مانع تسرب الزيت يُعزز متانة العمود.
حاضِر:
التيار المقدر: تقريبًا 0.84 أمبير.
ذروة التيار: تقريبًا 2.9 أمبير.
الكفاءة: كفاءة عالية من خلال تصميم المغناطيس الدائم.
الشهادات: متوافقة مع UL، cUL، CE، RoHS.
محركات متوافقة: تتوافق مع مكبرات الصوت المؤازرة Yaskawa Sigma-5 SGDV
الوظائف
استجابة ديناميكية عالية: قصور ذاتي متوسط وعزم دوران أقصى يبلغ 350% (1.11 نيوتن متر) يُمكّنان من التسارع السريع للمهام قصيرة الدورة. سرعة قصوى تبلغ 6000 دورة/دقيقة تدعم العمليات عالية السرعة.
تحديد المواقع بدقة: يوفر مُشفِّر مُطلق بدقة 20 بت (1,048,576 نبضة/دورة) دقة فائقة، مما يُجنِّب الحاجة إلى تحديد المواقع بدقة عند بدء التشغيل. مثالي للتطبيقات التي تتطلب تحديد المواقع بدقة دون الحاجة إلى أجهزة استشعار خارجية.
متانة بيئية: تصنيف IP65 مع مانع تسرب الزيت يحمي من الغبار ونفثات الماء، مناسب للبيئات الصناعية الخفيفة. مقاومة الاهتزاز V15 تضمن الموثوقية تحت الضغط الميكانيكي.
تصميم مضغوط: شفة بقطر 40 مم وطول حوالي 112 مم، تناسب المساحات الضيقة في الآلات الصغيرة. وزنها الخفيف (0.5 كجم) يُقلل الحمل على هياكل التركيب.
تحكم مرن: يدعم التحكم في الموضع والسرعة وعزم الدوران عبر مضخمات Sigma-5 SGDV. متوافق مع نظام النبضات، والجهد التناظري، أو MECHATROLINK-II/III للأنظمة الشبكية.
صيانة سهلة: تصميم مغناطيسي دائم بدون فرشاة يمنع تآكل الفرشاة. التبريد الذاتي يُقلل من الحاجة إلى التحكم الحراري.
السلامة والامتثال: يدعم خاصية إيقاف عزم الدوران الآمن (STO) مع محركات الأقراص المتوافقة، ويلبي معايير ISO 13849-1. تضمن شهادات UL/CE سهولة الاستخدام على مستوى العالم.
الضبط التلقائي: توفر محركات Sigma-5 ضبطًا تلقائيًا متقدمًا (على سبيل المثال، الضبط بمعلمة واحدة)، مما يعمل على تحسين المكاسب من أجل إعداد سريع وأداء مستقر.
سيناريوهات التطبيق
تصنيع أشباه الموصلات: يُشغّل معالجات الرقائق أو مُثبّتات الرقائق، مُستفيدًا من مُشفّر عالي الدقة لضمان دقة تصل إلى أقل من الميكرون. يحمي مانع تسرب الزيت من الغبار في البيئات المُجاورة للغرف النظيفة.
محطات حفر لوحات الدوائر المطبوعة: تُشغّل المغازل عالية السرعة أو منصات التموضع، مما يضمن دقة وضع الثقوب. حجمها الصغير يناسب تصميمات الآلات الكثيفة.
الروبوتات: تحريك المفاصل في الأذرع الروبوتية خفيفة الوزن لالتقاط ووضع الأشياء أو التفتيش، والاستفادة من القصور الذاتي المتوسط والمشفر المطلق.
مناولة المواد: تشغيل ناقلات صغيرة أو أنظمة فرز في قطاع الخدمات اللوجستية، مما يُحسّن استخدام المساحة والطاقة. تصنيف IP65 يدعم البيئات المتربة.
معالجة الأغذية: يتحكم في آلات التعبئة والتغليف المدمجة، حيث النظافة والدقة هما الأساس. يمنع مانع تسرب الزيت دخول الملوثات.
الأجهزة الطبية: تستخدم في معدات التشخيص (على سبيل المثال، التصوير أو أتمتة المختبرات)، مما يوفر حركة سلسة ودقيقة في الأماكن الضيقة.
آلات النسيج: تعمل على تشغيل الأنوال الصغيرة أو آلات الخياطة، مما يضمن عزم دوران ثابت للأنماط المعقدة.
معدات الطباعة: تعمل على تغذية بكرات الطباعة في الطابعات المدمجة، مما يدعم التشغيل الدقيق والسريع.
