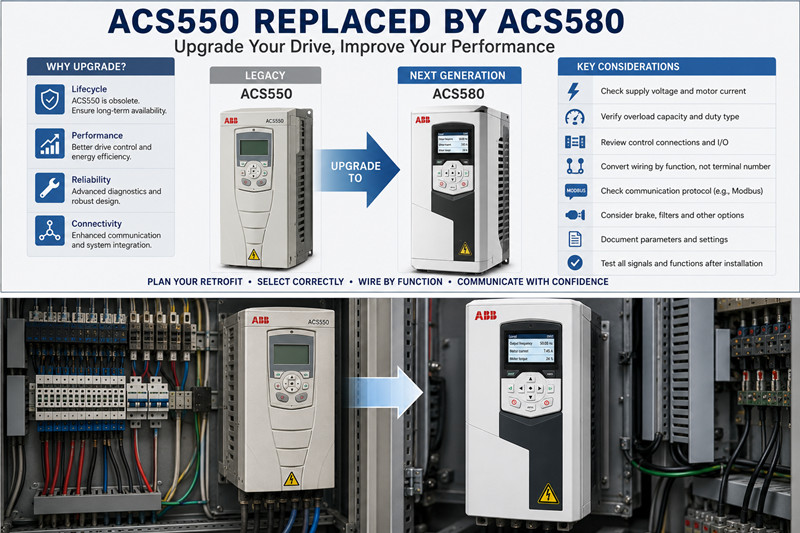

دليل التقادم والاستبدال لـ ABB ACS550

استراتيجية ترحيل كاملة إلى ACS580: تحديد الحجم، وتوصيلات الإدخال/الإخراج، وتحديث Modbus، والمزالق الحرجة

ال ABB ACS550 كانت في يوم من الأيام واحدة من أكثر محركات التردد المتغيرة (VFDs) انتشارًا للأغراض العامة والتي تم نشرها في جميع أنحاء الصناعة العالمية - حيث تقوم بتشغيل المراوح والمضخات الطاردة المركزية والناقلات الحزامية والمحركات وضواغط الهواء والآلات القياسية في كل قطاع تقريبًا.

مع تقدم دورة حياة المعدات، يواجه مديرو المصانع ومهندسو الصيانة الكهربائية معضلة حاسمة: مع وصول جهاز ACS550 القديم إلى نهاية عمره الافتراضي، هل لا يزال من الممكن شراء وحدات بديلة؟ ما هي سلسلة البدائل الرسمية، وهل يمكن استبدالها ببساطة بنفس قدرة الكيلوواط؟

وفقًا لخارطة طريق منتجات ABB الرسمية، فإن الجيل التالي المباشر لـ ACS550 هو ACS580 محرك متعدد الأغراض. مع ذلك، فإن استنتاج أن "ACS550 يحل محل ACS580" صحيح فقط على مستوى عائلة منتجات عالية المستوى. هذا لا يعني أنه يمكنك إجراء استبدال مباشر بنسبة 1 إلى 1 بناءً على قدرة المحرك (كيلوواط/حصان) فقط.

1. هل تم إيقاف إنتاج جهاز ABB ACS550 رسميًا؟

وفقًا لبيان دورة حياة المنتج الرسمي لشركة ABB بعنوان "ACS550 و ACH550 و ACQ550"، دخلت عائلات ACS550 و ACH550 و ACQ550 رسميًا مرحلة دورة الحياة المتقادمة في 1 يناير 2025.

تُشير ABB في هذا البيان إلى توقف الإنتاج القياسي والمبيعات العادية في أسواق أوروبا وآسيا والشرق الأوسط وأفريقيا والأمريكتين. أما بالنسبة لبعض الأسواق المحلية، فيتطلب التحقق من توافر المنتجات المتبقية التواصل مباشرةً مع فروع ABB المحلية، وتوصي ABB بشدة بالتحديث الفوري لأسطول المحركات المُثبّتة إلى أجيال المحركات الأحدث.

لا يعني دخول مرحلة التقادم اختفاء جميع وحدات ACS550 الموجودة بين عشية وضحاها. ففي السوق الصناعية، لا يزال من الممكن الحصول على هذه الوحدات من خلال:

· مخزون الموزع القديم؛

· مخزون قطع غيار المصنع الأصلية؛

· المعدات المجددة أو التي تم إصلاحها أو سحبها؛

· مخزون فائض من قنوات إقليمية لم تُستنفد بعد.

مع ذلك، فإن الاعتماد على المخزون القديم المتناقص للعمليات الحيوية يُعرّض المصانع لارتفاع أسعار المكونات، وتأخر مواعيد التسليم، ومخاطر التزييف، واستحالة إعادة التزويد في نهاية المطاف. لذا، يجب على المصانع التي تُشغّل وحدات ACS550 وضع خطط انتقال مُنظّمة فورًا بدلًا من انتظار حدوث عطل طارئ.

2. العائلات الخلفاء: أي محرك يجب أن تختار؟

نشرت شركة ABB أدلة استبدال وترقية مخصصة لمساعدة المستخدمين على تقييم القدرات وطرق التركيب والأبعاد والمعلمات الكهربائية ومحطات التحكم ومجموعات المعلمات بين سلسلتي 550 و 580.

3. لماذا لا يمكنك استبدال الأجهزة بنسبة 1 إلى 1 بناءً على تصنيف الكيلوواط فقط؟

من الأخطاء الشائعة أثناء عمليات التحديث الميدانية افتراض إمكانية استبدال محرك ACS550 بقدرة 15 كيلوواط تلقائيًا بأي محرك ACS580 بقدرة 15 كيلوواط. إن قدرة المحرك هي مجرد قيمة مرجعية اسمية. أما المحددات الفنية الحقيقية لاختيار محرك التردد المتغير فهي:

· جهد التيار الكهربائي وتفاوتاته؛

· التيار الاسمي المقدر للمحرك (In)؛

· القدرة المستمرة والقصوى لتيار الحمل الزائد لمحرك التردد المتغير؛

· ملف تعريف الحمل (عزم الدوران المتغير مقابل عزم الدوران الثابت / الخدمة الشاقة)؛

· انخفاض القدرة بسبب درجة الحرارة المحيطة وارتفاع التركيب؛

· طريقة التحكم في المحرك (القياسي مقابل الاتجاهي)؛

· متطلبات شبكة الاتصالات؛

· متطلبات الكبح الديناميكي (مُقطِّع الكبح والمقاوم)؛

· تصنيف الحماية IP للعلبة والبصمة الميكانيكية.

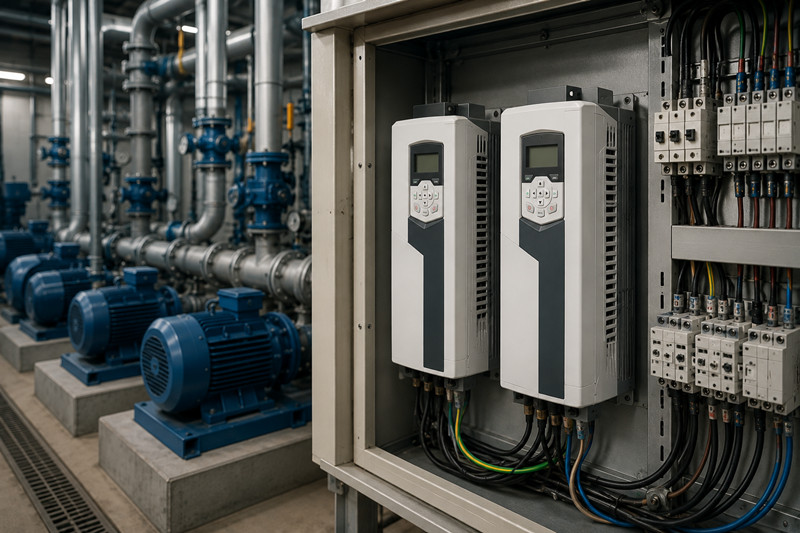

أ. المراوح والمضخات الطاردة المركزية (للاستخدام الخفيف / الاستخدام العادي)

تتميز المراوح والمضخات الطاردة المركزية بملفات تعريف عزم دوران متغيرة تربيعية (T ∝ n²)، تتسم بعزم دوران بدء منخفض ومتطلبات تحميل زائدة معتدلة على المدى القصير. بعد التحقق من تيار المحرك ودورة التشغيل المستمرة والظروف المحيطة، يمكن عادةً اختيار ACS580 بناءً على تصنيفه للتشغيل الخفيف (ILd) أو التشغيل العادي.

ب. السيور الناقلة، والخلاطات، والأحمال الثقيلة

تتطلب السيور الناقلة، والخلاطات الثقيلة، وآلات البثق، ومضخات الإزاحة الموجبة، وآليات الرفع عزم دوران عالٍ عند بدء التشغيل، وتتحمل أحمال صدمية شديدة. لذا، يجب أن يراعي تصميم هذه التطبيقات ما يلي:

· التيار التشغيلي الفعلي تحت ذروة الحمل الميكانيكي؛

· أقصى تيار بدء التشغيل/تيار الاندفاع أثناء التسارع؛

· تردد دورة التشغيل/الإيقاف؛

· خطر انحشار الدوار / خطر التعطل؛

· قدرة عزم الدوران المستمر بتردد منخفض.

بالنسبة لمثل هذه المعدات، يجب اختيار ACS580 بناءً على تصنيفها للخدمة الشاقة (IHd)، والذي قد يتطلب زيادة الحجم بمقدار مستوى إطار طاقة كامل واحد.

4. جمع البيانات الإلزامي قبل إزالة ACS550

قبل إزالة جهاز ACS550 القديم، قم بتجميع سجل أرشيفي كامل للتثبيت الحالي.

1. سجل فوتوغرافي واضح للوحة اسم محرك الأقراص

سجّل رمز الجهاز بالكامل: سلسلة الطراز الكاملة (مثلاً، ACS550-01-038A-4)، ونطاق جهد التغذية، وتيار الخرج المقنن، والرقم التسلسلي، وتصنيف الحماية (IP)، ورموز الخيارات (+E200، +K454، إلخ)، وملصق وحدة التحكم. لا يكفي ملصق يحمل عبارة "ACS550 15kW" فقط لإجراء استبدال هندسي دقيق.

2. التحقق من لوحة بيانات المحرك

البيانات المسجلة: القدرة المقدرة (كيلوواط/حصان)، الجهد المقدر (فولت)، التيار المقدر (أمبير)، التردد (هرتز)، سرعة الدوران المتزامنة/المقدرة، عامل القدرة (جتا φ)، توصيل اللفائف (نجمة Y مقابل دلتا Δ)، ونوع المحرك (حث قياسي، مغناطيسي دائم، أو مقاوم للانفجار).

3. النسخ الاحتياطي للمعلمات ومراجعة منطق التحكم

إذا تم تشغيل المحرك، فقم بتحميل المعلمات عبر لوحة التحكم المساعدة أو برنامج DriveWindow Light / Drive composer. في حال تعطل المحرك تمامًا، أعد بناء استراتيجية التحكم من المخططات الكهربائية، وشفرة PLC، وتوصيلات الأسلاك الطرفية. تتضمن مجموعات المعلمات الأساسية ما يلي:

· معلمات لوحة اسم المحرك (المجموعة 99)؛

· مصدر ومنطق بدء/إيقاف/اتجاه التشغيل (المجموعة 10)؛

· الترددات الدنيا/القصوى، أوقات التسارع/التباطؤ (المجموعتان 20 و22)؛

· المدخلات التناظرية (نوع الإشارة AI1 / AI2: 0-10 فولت مقابل 4-20 مللي أمبير)؛

· المدخلات الرقمية (DI1–DI6) ومخرجات المرحل (وظائف RO1–RO3)؛

· إعدادات وحدة التحكم PID، والسرعات متعددة الخطوات، وتكوينات الاتصال.

5. توصيلات الإدخال/الإخراج للتحكم: لا تقم بتوصيل الأطراف مباشرةً حسب رقم الطرف.

إشارات التحقق الأساسية: مرجع السرعة (0-10 فولت / 4-20 مللي أمبير)، حلقات التغذية الراجعة للعملية، أقفال بدء/إيقاف التشغيل، سرعات متعددة الخطوات، مخرجات تشغيل/عطل/عند نقطة الضبط، أقفال التجاوز، ودوائر الطوارئ للحريق/السلامة. قم بإجراء فحص إدخال/إخراج من نقطة إلى نقطة قبل تشغيل المحرك.

6. استثناء المُشفّر: متى يجب عليك الترقية إلى ACS880

قاعدة محورية تم التأكيد عليها في أدبيات ترحيل ABB: سلسلة ACS580 لا تدعم وحدات التغذية الراجعة للمشفر.

إذا كان نظام ACS550 القديم يستخدم بطاقة واجهة مشفر نبضي (مثل OTAC-01) للتحكم في سرعة المتجهات ذات الحلقة المغلقة أو تحديد المواقع بدقة، فيجب اختيار محرك الاستبدال من عائلة ABB ACS880.

7. استراتيجيات ترحيل اتصالات مودبوس

يدعم كل من ACS550 وACS580 اتصالات Modbus RTU الأصلية عبر واجهات RS-485 القياسية. مع ذلك، فإنّ تعيين السجلات ليس متطابقًا. تحدد المذكرة الفنية رقم 062 من ABB مسارين قابلين للتطبيق للترقية:

الطريقة الأولى: تفعيل وضع التوافق مع الإصدارات السابقة من Modbus

يشتمل جهاز ACS580 على وضع توافق قديم مدمج يحاكي عنونة سجلات Modbus من سلسلة 550.

· المزايا: يقلل أو يلغي تعديلات برنامج PLC/SCADA؛ ويسرع عملية التشغيل ويقلل فترات الإيقاف.

· القيود: لا يتم نسخ جميع المعلمات القديمة بنسبة 100٪، ولا يمكن الوصول إلى الميزات/التشخيصات المتقدمة الجديدة لجهاز ACS580 من خلال خريطة التوافق.

الطريقة الثانية: تحديث عناوين سجلات PLC / HMI إلى خرائط ACS580 الأصلية

إعادة تعيين برمجيات PLC أو DCS أو HMI الرئيسية مباشرةً إلى سجلات معلمات ACS580 الأصلية. على الرغم من أن ذلك يتطلب تعديلات برمجية، إلا أنه يوفر اتصالات قوية ومستدامة للمستقبل وإمكانية الوصول الكامل إلى بيانات قياس القيادة الحديثة.

8. المساحة المادية، ومساحة الخزانة، والاعتبارات الحرارية

تختلف أبعاد الهيكل المادي، وحجم الإطار (R1–R9)، وأنماط مسامير التثبيت، ومتطلبات خلوص التبريد بين ACS550 و ACS580.

قبل الطلب، تحقق من محتويات العبوة:

· عرض الهيكل وارتفاعه وعمقه؛

· إحداثيات فتحات التثبيت ونقاط حفر اللوحة الخلفية؛

· الخلوص الحراري العلوي والسفلي لعادم تدفق الهواء؛

· خلوص باب الخزانة (تأكد من أن عمق المحرك الجديد يسمح بإغلاق الباب)؛

· نصف قطر انحناء كابل الطاقة الرئيسي وكابل المحرك وطول الموصل المتبقي؛

· موقع تركيب مقاومة الكبح والتهوية.

9. الملحقات الطرفية: خيارات الكبح، والتوافق الكهرومغناطيسي، وناقل البيانات الميداني

لا يمكن عمومًا نقل ملحقات ACS550 القديمة مباشرةً إلى ACS580 دون التحقق:

· وحدات ناقل المجال: يجب استبدال محولات التوصيل القديمة (RPBA-01 Profibus، RDNA-01 DeviceNet) بمحولات سلسلة F الحديثة (FPBA-01، FDNA-01، FENA-21 لـ Ethernet/IP و PROFINET).

· مقاومات الكبح: أعد التحقق من توافر المروحية الداخلية (المدمجة في الإطارات الأصغر) والحد الأدنى المسموح به لمقاومة الكبح (Ω) والطاقة الحرارية (kW).

· التوافق الكهرومغناطيسي والمفاعلات: يتميز جهاز ACS580 بتخفيف التوافقيات المتكامل (ما يعادل الخانق المتأرجح) وترشيح التوافق الكهرومغناطيسي القياسي.

· إيقاف عزم الدوران الآمن (STO): يتضمن ACS580 طرفيات SIL3 / PL e STO ثنائية القناة بشكل أصلي، مما يتطلب توصيلًا سلكيًا مناسبًا أو دمجًا في دوائر السلامة في حالات الطوارئ.

10. سير عمل ترحيل الحقول الموصى به والمكون من 9 خطوات

· الخطوة 1: إنشاء أرشيف للآلات الموجودة - تصوير لوحات الأسماء والأسلاك وتصميم الخزانة والخيارات الموجودة.

· الخطوة 2: نسخ المعلمات وبرامج PLC احتياطيًا — تصدير ملفات المعلمات، والتقاط المخططات، وتسجيل خرائط سجلات Modbus.

· الخطوة 3: تحليل خصائص الحمل - تصنيف الحمل الميكانيكي (عزم متغير مقابل عزم دوران ثابت) وتسجيل سحب التيار التشغيلي.

· الخطوة 4: تحديد الحجم المناسب لـ ACS580 — حدد الحجم وفقًا للجهد، وتيار الحمل الكامل، ودورة التحميل الزائد، والتصنيف المحيط.

· الخطوة 5: تدقيق المتطلبات الخاصة - التأكد من وجود المشفر، وحلقات PID، وبروتوكولات ناقل المجال، والكبح الديناميكي، ودوائر STO.

· الخطوة 6: إنشاء جداول مرجعية متقاطعة — إنشاء جداول تخطيط مفصلة لمحطات الطاقة، ووحدات الإدخال/الإخراج للتحكم، والمعلمات، وسجلات الاتصال.

· الخطوة 7: إجراء التشغيل التجريبي قبل التثبيت - اختبار المحرك الجديد على طاولة العمل، وتحميل المعلمات مسبقًا، والتحقق من الاتصالات قبل توقف المصنع.

· الخطوة 8: تنفيذ التشغيل البارد والساخن - اختبار اتجاه دوران المحرك، ومنطق البدء/الإيقاف، وقياس السرعة، واستجابة حلقة PID، وأجهزة التعشيق للإيقاف الطارئ.

· الخطوة 9: أرشفة الوثائق النهائية — حفظ النسخ الاحتياطية النهائية للمعلمات، والرسومات الكهربائية المنقحة، ورموز الطلب الكاملة لسجلات المصنع.

11. سبعة أخطاء شائعة في الاستبدال يجب تجنبها

· الخطأ الأول: تحديد الحجم بناءً على قدرة المحرك بالكيلوواط فقط: تجاهل التيار المقنن، وتخفيض القدرة المحيطة، ومتطلبات الحمل الزائد للخدمة الشاقة.

· الخطأ الثاني: إعادة توصيل الأسلاك بشكل أعمى من طرف إلى طرف: افتراض تعيين أرقام الأطراف المتطابقة بين الأجيال.

· الخطأ الثالث: الفشل في نسخ المعلمات احتياطياً: محاولة إعادة بناء منطق PID المعقد أو متعدد الخطوات من الصفر بعد فشل محرك الأقراص.

· الخطأ الرابع: إغفال جهاز التشفير: تثبيت جهاز ACS580 القياسي على تطبيق تشفير ذي حلقة مغلقة بدلاً من جهاز ACS880.

· الخطأ الخامس: افتراض سجلات Modbus متطابقة: إهمال اختلافات إزاحة السجل أو ترتيب الكلمات أو عامل القياس.

· الخطأ السادس: تجاهل الأبعاد المادية للخزانة: اكتشاف عدم تطابق فتحات التثبيت أو عدم كفاية مساحة الباب في يوم التركيب.

· الخطأ السابع: إغفال وحدات الخيارات: حذف بوابات ناقل المجال المطلوبة، أو وحدات الكبح، أو وحدات توسيع الإدخال/الإخراج من الطلب.

12. وثائق مرجعية رسمية من شركة ABB

1. بيان دورة حياة منتجات ABB ACS550 و ACH550 و ACQ550
تفاصيل الجدول الزمني للتقادم، وإرشادات التوافر الإقليمي، ومسارات الهجرة المرحلية.

2. دليل استبدال ومقارنة ACS550 إلى ACS580 (رقم المستند 3AXD50000660681)
مرجع فني شامل: أحجام الإطارات، والمسافات، ومحطات التوصيل، ومجموعات المعلمات.

3. تحويل سجلات Modbus من السلسلة 550 إلى السلسلة 580 (ملاحظة فنية 062)
دليل تنفيذ وضع التوافق مع الإصدارات السابقة لبروتوكول Modbus RTU وترجمة السجلات الأصلية.

4. كتالوج أجهزة محركات ABB ACS580 للأغراض العامة (رقم المستند 3AUA0000145061)
المواصفات الفنية الكاملة، وتسمية الطلبات الكاملة، والرسومات الهندسية، ورموز الخيارات.
