وحدات الإدخال/الإخراج Allen-Bradley 1771: ما هو قديم، وما هو مدعوم، وما الذي يحل محله
تُعدّ عائلة وحدات الإدخال/الإخراج 1771 من ألين برادلي وحدة الإدخال/الإخراج الكلاسيكية لهياكل وحدات التحكم المنطقية القابلة للبرمجة (PLC-5) (معالجات 1785) ووحدات الرفوف 1771. وقد طرحتها روكويل في ثمانينيات القرن الماضي، وشغّلت معظم أنظمة التحكم في العمليات والآلات في أمريكا الشمالية والشرق الأوسط لثلاثة عقود. وهي غير متوافقة مع SLC 500 (عائلة 1746)، وغير متوافقة مباشرةً مع ControlLogix (1756). ويتطلب الانتقال إلى أيٍّ من المنصتين عملية ترحيل، وليس استبدالًا.
اعتبارًا من عام 2026، كانت معظم وحدات سلسلة 1771 في مرحلة النضج النشط أو مرحلة دورة الحياة. العديد من الوحدات وصلت إلى نهاية عمرها الافتراضي. يقتصر الإنتاج الجديد على قائمة متناقصة من أرقام الكتالوج. تستمر قاعدة التركيب بالعمل باستخدام المخزون الفائض والمُعاد تصنيعه والمُتوفر في سوق ما بعد البيع. لا تزال المصانع في الشرق الأوسط والأمريكتين وأوروبا تُشغّل آلافًا من رفوف 1771. يُدرج هذا المرجع أرقام الكتالوج، وحالة دورة الحياة النموذجية، ومسار الاستبدال العملي لكل عائلة من الوحدات.
تستخدم شركة روكويل أربع حالات لدورة الحياة:
الحالة | المعنى
نشط | قيد الإنتاج، مدعوم بالكامل
ناضجة وفعّالة | قيد الإنتاج، الدعم مستمر، لا توجد ميزات جديدة
دورة الحياة | الإنتاج محدود أو حسب الطلب، والدعم مرحلي
نهاية العمر الافتراضي | توقف إنتاجه، لا يوجد إصلاح، لا يوجد دعم
تتغير الحالات بمرور الوقت. توضح الجداول أدناه الحالة النموذجية اعتبارًا من عام 2026. تحقق دائمًا من كل رقم كتالوج على صفحة دورة حياة منتج روكويل قبل اعتماد قائمة المواد.

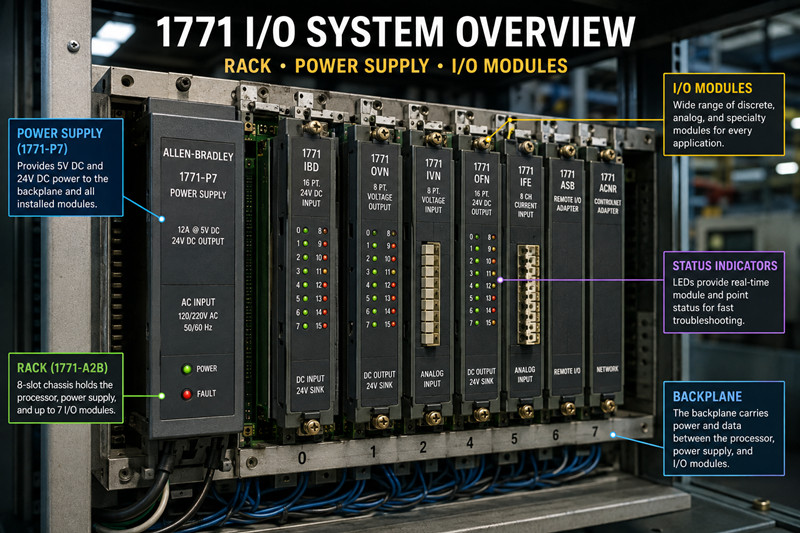

يُعدّ الرف 1771 هيكلاً خلفياً. يتم توصيل المعالج ووحدة التزويد بالطاقة ووحدات الإدخال/الإخراج جميعها بنفس اللوحة الخلفية. ويحدد حجم الرف عدد الوحدات التي يمكن للنظام استيعابها.
الكتالوج | الفتحات | الملاحظات
1771-A1B | 4 | أصغر هيكل، يُستخدم لوحدات الإدخال/الإخراج الصغيرة عن بُعد
1771-A2B | 8 | الحجم الأكثر شيوعًا
1771-A3B | 12 | مصانع متوسطة الحجم وخطوط إنتاج الآلات
1771-A4B | 16 | الأكبر، للوحات الإدخال/الإخراج الكثيفة
يشمل عدد الفتحات فتحة المعالج. عند تركيب وحدة تحكم منطقية قابلة للبرمجة (PLC-5/15) في رف ذي 8 فتحات، يتبقى سبع فتحات للإدخال/الإخراج. الرفوف عبارة عن أجهزة سلبية، ونادرًا ما تتعطل. تتآكل موصلات اللوحة الخلفية مع كثرة إدخال الوحدات، لذا يُرجى التعامل مع إزالة البطاقات بحذر.
حالة الرف: نشط وناضج. يستمر إنتاج الهيكل بكميات قليلة. ولا يزال الرف 1771-A2B الأكثر طلبًا للاستخدام كقطع غيار وللتوسعة.
يتم تركيب وحدة تزويد الطاقة 1771 على الجانب الأيسر من الرف. وهي تحول طاقة الخط إلى ناقلات التيار المستمر 5 فولت و24 فولت التي تستخدمها اللوحة الخلفية.
الفهرس | المخرجات | الملاحظات
1771-P7 | 12 أمبير عند 5 فولت تيار مستمر، بالإضافة إلى 24 فولت تيار مستمر | مصدر طاقة قياسي لمعظم الرفوف
1771-P4S | 4 أمبير عند 5 فولت تيار مستمر | أنظمة صغيرة
1771-P6S | 6 أمبير عند 5 فولت تيار مستمر | أنظمة متوسطة
تحديد حجم وحدة التغذية: اجمع استهلاك التيار لكل وحدة في الحامل، ثم أضف 20% كقيمة احتياطية. وحدات التغذية ذات الحجم غير المناسب تتسبب في انخفاضات مفاجئة في الجهد وأعطال متقطعة تبدو وكأنها مشاكل في المعالج. تتوفر إصدارات بجهد إدخال 120 فولت/60 هرتز (الأمريكتان) و230 فولت/50 هرتز (الشرق الأوسط وأوروبا). تحقق من لوحة البيانات قبل الطلب. وحدة 120 فولت على خط 230 فولت ستتعطل فورًا.
تتلف المكثفات مع مرور الوقت. على سبيل المثال، يُنتج مكثف 1771-P7 من عام 1995 تيارًا أقل مما كان يُنتجه وهو جديد. تخضع وحدات التغذية المُعاد تصنيعها لعملية استبدال المكثفات واختبارات التحميل. وهذا هو الخيار الأمثل لشراء قطع الغيار الأساسية.
تستقبل المدخلات المنفصلة بيانات من نقاط التلامس الجافة، وأزرار الضغط، ومفاتيح الحد، ومستشعرات التقارب. وتغطي عائلة 1771 مستويات إشارات التيار المستمر، والتيار المتردد، وTTL.
الكتالوج | النقاط | الإشارة | الملاحظات
1771-IBD | 16 | 24 فولت تيار مستمر | وحدة Workhorse، نشطة ناضجة
1771-IAD | 8 | 120 فولت تيار متردد | مصانع الأمريكتين
1771-IBN | 16 | 24 فولت تيار مستمر، معزول | عزل لكل نقطة
1771-IGD | 8 | 5 فولت TTL | واجهات مستوى منطقي
1771-IAC | 8 | 120 فولت تيار متردد، معزول | مداخل تيار متردد معزولة
1771-IA | 8 | 120 فولت تيار متردد | مدخل التيار المتردد الأصلي
1771-IB | 8 | 24 فولت تيار مستمر | مدخل تيار مستمر أصلي
تُعدّ وحدة الإدخال 1771-IBD الأكثر شيوعًا في عائلة وحدات الإدخال 24 فولت تيار مستمر. ولا تزال تُصنّع وتُدعم. ويظل الطلب عليها مرتفعًا نظرًا لكونها الخيار الافتراضي للإضافات الجديدة على أنظمة PLC-5 الحالية. تتعامل وحدتا الإدخال 1771-IAD و1771-IAC مع دوائر التيار المتردد 120 فولت مباشرةً، وهو ما يناسب الأمريكتين حيث تُعدّ دوائر التحكم 120 فولت/60 هرتز معيارًا. أما في أسواق 230 فولت/50 هرتز، فيستخدم المهندسون إما مستشعرات 24 فولت تيار مستمر أو يخفضون الجهد عبر محولات التحكم. تُعدّ وحدة الإدخال 1771-IGD نادرة، حيث تقرأ مستويات منطق TTL 5 فولت من معدات الاختبار القديمة والأجهزة المتخصصة. أما وحدة الإدخال 1771-IB فهي الإصدار السابق لوحدة IBD، وتتكون من 8 نقاط. تتناسب كلتا الوحدتين مع نفس الفتحة، ولكن يُنصح باستخدام وحدة IBD في التصاميم الجديدة إذا سمحت مساحة اللوحة بذلك.
تُبلغ جميع وحدات الإدخال عن حالة الحقل عبر مؤشرات LED. تتوفر إصدارات التغذية والسحب في جميع أنحاء الكتالوج؛ قم بمطابقة الوحدة مع نقطة التوصيل المشتركة للمستشعر. لا يمكن الجمع بين التغذية والسحب في وحدة واحدة، لذا تحقق من مخطط الأسلاك قبل طلب بدائل.
تقوم المخارج المنفصلة بتشغيل الموصلات، والصمامات اللولبية، وأضواء المؤشر، ومحركات التشغيل.
الكتالوج | النقاط | الإشارة | الملاحظات
1771-OBD | 16 | 24 فولت تيار مستمر | وحدة Workhorse، نشطة ناضجة
1771-OAD | 8 | 120 فولت تيار متردد | مصانع الأمريكتين
1771-OBN | 16 | 24 فولت تيار مستمر، معزول | عزل لكل نقطة
1771-ODD | 8 | 24 فولت تيار مستمر، معزول | خرج تيار مستمر معزول
1771-OD16 | 16 | 24 فولت تيار مستمر | خرج تيار مستمر عالي الكثافة
1771-OA | 8 | 120 فولت تيار متردد | خرج التيار المتردد الأصلي
1771-OB | 8 | 24 فولت تيار مستمر | خرج تيار مستمر أصلي
يُعدّ 1771-OBD المعيار القياسي لعائلة مخارج التيار المستمر 24 فولت. وهو منتج ناضج وفعّال، ولا يزال قيد الإنتاج. يقوم كل من 1771-OAD و1771-OA بتحويل أحمال التيار المتردد 120 فولت مباشرةً. تحقق من تيار الحمل لكل نقطة والتيار الإجمالي لكل وحدة؛ حيث تسحب ملفات التيار المتردد تيار بدء التشغيل عدة أضعاف تيار التشغيل. يوفر 1771-OD16 ستة عشر منفذًا في فتحة واحدة للوحات ذات الكثافة العالية. أما الإصدارات المعزولة، 1771-OBN و1771-ODD، فتحافظ على كل منفذ منفصلًا كهربائيًا. استخدمها عندما تُشغّل المخارج أحمالًا من مصادر طاقة مختلفة، أو عندما يكون من الضروري تجنب تعطل المجموعة بسبب قصر في أحد الأحمال.
تتعطل وحدات الإخراج أكثر من وحدات الإدخال. فهي تقوم بتحويل التيار الحقيقي وامتصاص الارتداد الحثي من الملفات. تحمي وحدات الإخراج المزودة بفيوزات البطاقة، لكنها لا تحمي الترياك أو الترانزستور. يمكن إصلاح الفيوز المحترق في جهاز 1771-OBD في غضون خمس دقائق؛ أما وحدة تشغيل الإخراج المحترقة فتتطلب استبدالها.
تتعامل الوحدات التناظرية مع إشارات 4-20 مللي أمبير، و0-10 فولت، والمزدوجات الحرارية، ومقاومات درجة الحرارة، وإشارات الميلي فولت. وهذه هي الوحدات الأكثر تأثراً بالتقادم.
الكتالوج | النقاط | الوظيفة | الملاحظات
1771-IFE | 4 | مدخل تناظري | المراجعات /أ، /ب، /ج
1771-OFE1 | 4 | مخرج تناظري | مخارج معزولة
1771-OFE2 | 4 | مخرج تناظري | تركيز 4-20 مللي أمبير
1771-OFE3 | 4 | خرج تناظري | تركيز الجهد
1771-IXHR | 8 | مدخل مزدوج حراري/مللي فولت | دقة عالية
1771-IR | 4 | مدخل RTD | درجة حرارة المقاومة
1771-NIV | 8 | مدخل mV معزول |
1771-NIS | 4 | مدخل تناظري معزول |
1771-NOC | 4 | مخرج تناظري معزول |
وحدة الإدخال التناظري 1771-IFE هي الأكثر شيوعًا في عائلة 1771. تقرأ أربع قنوات بتيار 4-20 مللي أمبير أو 0-10 فولت. توجد منها إصدارات /A و/B و/C. يُضيف الإصدار /C ميزات جديدة وهو الخيار الاحتياطي المُفضّل. تُغطي وحدات 1771-OFE1 وOFE2 وOFE3 مخرجات تناظرية. تم تصميم OFE2 لحلقات التيار، وOFE3 لحلقات الجهد. تقرأ وحدة 1771-IXHR ثماني قنوات للمزدوجات الحرارية أو قنوات مللي فولت مع تعويض الوصلة الباردة. تدعم هذه الوحدة المزدوجات الحرارية من النوع J وK وT وE. تقرأ وحدة 1771-IR أجهزة RTD. كلتا الوحدتين IXHR وIR قد انتهى عمرهما الافتراضي. يجب نقل مدخلات المزدوجات الحرارية وأجهزة RTD في الأنظمة الحالية إلى 1756-IT6 أو 1756-IR6I عند تحديث الرف. سلسلة 1771-N (NIV، NIS، NOC) عبارة عن وحدات إدخال/إخراج تناظرية معزولة مصممة للبيئات الصاخبة. توقف إنتاجها منذ سنوات، وتأتي هذه الوحدات الآن من مخزون فائض أو مُعاد تصنيعه.
تعتمد دقة الإشارات التناظرية على إصدار الوحدة. وحدة 1771-IFE /A هي 12 بت؛ وتُحسّن الإصدارات الأحدث من خطيتها. يتغير مستوى المعايرة مع مرور الوقت. تُعاد معايرة وحدة الإشارات التناظرية المُعاد تصنيعها وتُعتمد. ضع في اعتبارك تكلفة المعايرة عند شراء بطاقات الإشارات التناظرية المستعملة.
تتولى الوحدات المتخصصة معالجة عمليات الإدخال والإخراج عن بُعد، والشبكات، ونقل البيانات. وهي تشكل العمود الفقري لأنظمة 1771 الموزعة.
الكتالوج | الوظيفة | الملاحظات
1771-ASB | محول إدخال/إخراج عن بُعد | لا يزال متوفرًا على نطاق واسع، منتج ناضج وفعال
1771-SDN | ماسح DeviceNet | نهاية العمر الافتراضي
1771-SCN | ماسح ControlNet | دورة الحياة
1771-DCM | وحدة الاتصال المباشر | نهاية العمر الافتراضي
1771-OWN | وحدة نقل الكلمات/البايتات | نهاية العمر الافتراضي
1771-PM | محول معالج PLC-2/3 | نهاية العمر الافتراضي
يحوّل جهاز 1771-ASB رفّ 1771 إلى وحدة إدخال/إخراج عن بُعد. يتواصل معه جهاز PLC-5 أو جسر 1756 مزوّد بمنفذ إدخال/إخراج عن بُعد عبر كابل ثنائي المحور. يُعدّ هذا الجهاز أهم وحدة في أنظمة 1771 الموزّعة، وهو جهاز ناضج وفعّال، ولا يزال يُصنّع. كما أنه أكثر عناصر النظام عرضةً للأعطال، لأنه ينقل حركة البيانات الخاصة بالرفّ بأكمله. يؤدي تعطل جهاز ASB واحد إلى تعطيل جميع الوحدات المتصلة به. كان جهاز 1771-SDN يفحص أجهزة DeviceNet من جهاز PLC-5. يشهد DeviceNet نفسه تراجعًا، وقد انتهى عمر SDN. كان جهاز 1771-SCN يقوم بالمهمة نفسها لـ ControlNet. كان جهاز 1771-DCM يربط جهاز PLC-5 بمعالج آخر لتبادل الرسائل بين الأجهزة. كان جهاز 1771-OWN ينقل كتل البيانات بين المعالجات. وقد توقف إنتاج كلا الجهازين منذ فترة طويلة. يسمح جهاز 1771-PM لمعالجات PLC-2 و PLC-3 باستخدام مدخلات/مخرجات 1771. إنه جهاز قديم؛ الوحدات المتبقية هي قطع تذكارية للمصانع القديمة.
تحتوي وحدات الاتصال على برامج ثابتة. تأكد من تطابق إصدار البرنامج الثابت مع المعالج والشبكة قبل التثبيت. يُعد عدم تطابق إصدار البرنامج الثابت لـ ASB سببًا شائعًا لأعطال الرفوف البعيدة التي تظهر على شكل مشاكل في التوصيلات.
الوضع النموذجي اعتبارًا من عام 2026. تحقق من ذلك على صفحة دورة حياة منتج روكويل قبل الطلب.
الكتالوج | الحالة النموذجية | ملاحظات
1771-A1B / A2B / A3B / A4B | ناضجة نشطة | لا تزال الهياكل قيد الإنتاج
1771-P7 / P4S / P6S | ناضجة نشطة | لا تزال الإمدادات تُنتج
1771-IBD | ناضجة نشطة | لا تزال تُنتج، طلب مرتفع
1771-IAD | دورة الحياة | إنتاج محدود
1771-IBN | دورة الحياة | إنتاج محدود
1771-IGD | نهاية العمر الافتراضي | فائض فقط
1771-IAC | دورة الحياة |
1771-IA / 1771-IB | نهاية العمر الافتراضي | فائض فقط
1771-OBD | ناضجة نشطة | لا تزال تُنتج، طلب مرتفع
1771-OAD | دورة الحياة |
1771-OBN | دورة الحياة |
1771-00 | نهاية الحياة |
1771-OD16 | دورة الحياة |
1771-OA / 1771-OB | نهاية العمر | فائض فقط
1771-IFE | دورة الحياة | المراجعات /أ /ب /ج
1771-OFE1 / OFE2 / OFE3 | دورة الحياة |
1771-IXHR | نهاية العمر الافتراضي | فائض فقط
1771-IR | نهاية العمر الافتراضي | فائض فقط
1771-NIV / NIS / NOC | نهاية العمر الافتراضي | فائض فقط
1771-ASB | ناضجة نشطة | لا تزال تُنتج، ومتوفرة على نطاق واسع
1771-SDN | نهاية الحياة |
1771-SCN | دورة الحياة |
1771-DCM | نهاية الحياة |
1771-OWN | نهاية العمر الافتراضي |
1771 مساءً | نهاية الحياة |
النمط واضح. وحدات التيار المستمر المنفصلة (IBD، OBD) ووحدة ASB لا تزال قيد الإنتاج. أما وحدات التيار المتردد والوحدات التناظرية فتتجه نحو نهاية دورة حياتها. وقد اختفت معظم الوحدات المتخصصة ووحدات نقل البيانات. ويعتمد المشترون بشكل متزايد على المخزون الفائض والمُعاد تصنيعه لأي شيء خارج قائمة الوحدات النشطة الناضجة.
توجد ثلاثة مسارات لأنظمة 1771.
الخيار الأول: الاحتفاظ بوحدة التحكم المنطقية القابلة للبرمجة PLC-5 وشراء وحدات 1771 مُعاد تصنيعها. هذا هو الخيار الأرخص للأنظمة الحالية. تكلفة وحدة 1771-IBD المُعاد تصنيعها جزء بسيط من تكلفة التحديث الكامل، ويتم تركيبها في دقائق. لا حاجة لتغييرات في المنطق، أو إعادة توصيل الأسلاك، أو توقف النظام عن العمل بعد الاستبدال. يستمر هذا الخيار حتى يتعطل المعالج نفسه أو يحتاج المصنع إلى وظائف جديدة.
الخيار الثاني: استبدال الرف بنظام ControlLogix. تُحوّل عملية الترحيل القياسية 1771 وحدة إلى ما يُعادلها في 1756 وحدة.
الوحدة 1771 | بديل الوحدة 1756 | ملاحظات
1771-IBD | 1756-IB16 | مدخل تيار مستمر 24 فولت ذو 16 نقطة
1771-OBD | 1756-OB16D | مخرج تيار مستمر 24 فولت ذو 16 نقطة
1771-IFE | 1756-IF8 | مدخل تناظري ثماني القنوات
1771-OFE1/2/3 | 1756-OF8 | مخرج تناظري ثماني القنوات
1771-ASB (رف بعيد) | رف 1756 + 1756-EN2T | إيثرنت/IP
يُتيح جهاز 1756-EN2T ربط الرف الجديد بشبكة EtherNet/IP. لا يتم نقل توصيلات الأسلاك الميدانية. يلزم مراجعة كتل التوصيل والربط. تُثبّت وحدات 1771 في رف 1771، بينما تُركّب وحدات 1756 في هيكل 1756. تتغير تخطيطات اللوحات. عملية الترحيل مشروع وليست مجرد استبدال. يتم تحويل منطق PLC-5 السلمي إلى منطق ControlLogix القائم على العلامات باستخدام أدوات تحويل Rockwell، ثم يلزم مراجعة يدوية. يُنصح بجدولة عملية التحويل خلال فترة إيقاف التشغيل.
الخيار الثالث: الاحتفاظ بوحدات 1771 وربطها بوحدة تحكم حديثة. تعمل وحدة 1771 المزودة بوحدة 1771-ASB كوحدة إدخال/إخراج عن بُعد. يتصل بها هيكل ControlLogix المزود بوحدة ربط إدخال/إخراج عن بُعد (وحدة الربط من طراز 1756 على شبكة الإدخال/الإخراج عن بُعد) أو وحدة ربط من سلسلة 1785. يحافظ هذا الخيار على توصيلات الأسلاك الميدانية ووحدات 1771 مع نقل التحكم إلى معالج حديث. يُعد هذا الخيار حلاً وسطاً للمصانع التي لا تستطيع إعادة توصيل الأسلاك ولكنها لا تستطيع الاحتفاظ بوحدة PLC-5.
الجهد الكهربائي هو مدخل للتغيير، وليس مخرجًا. تحتفظ محطات 120 فولت/60 هرتز بمحولات التحكم الخاصة بها، وكذلك محطات 230 فولت/50 هرتز. لا تزال وحدات التيار المستمر 1756 بحاجة إلى طاقة مجال 24 فولت تيار مستمر، لذا فإن توزيع الطاقة في اللوحة عادةً ما يبقى سليمًا بعد التغيير.
ينبغي أن تحتوي المصانع التي تستخدم أجهزة PLC-5 و1771 على مجموعة قطع غيار محددة. تغطي هذه العناصر الخمسة معظم الأعطال:
الكتالوج | لماذا يجب تخزينه
1771-IBD | المدخل الأكثر شيوعًا، خطر فشل مرتفع
1771-OBD | أكثر المخرجات شيوعًا، الأعطال ناتجة عن تبديل الحمل
1771-IFE | مدخل تناظري، ضغط نهاية العمر الافتراضي
1771-ASB | نقطة فشل واحدة للرف البعيد بأكمله
1771-P7 | المكثفات القديمة، كل رف يحتاج إلى واحدة
عمق المخزون: وحدة احتياطية واحدة لكل عشر وحدات مثبتة لأنظمة IBD وOBD. وحدة ASB واحدة لكل خمس رفوف بعيدة. وحدة P7 واحدة كحد أدنى لكل موقع، ووحدتان للمواقع متعددة الرفوف. وحدة IFE واحدة لكل موقع. أضف وحدة 1771-IAD أو 1771-OAD واحدة لكل موقع إذا كان المصنع يعمل بنظام إدخال/إخراج تيار متردد 120 فولت. قم بتدوير الوحدات الاحتياطية خلال دورة الصيانة لضمان التحقق من صحة الوحدات المخزنة.
يستحق جهاز 1771-ASB اهتمامًا خاصًا. فهو بمثابة قلب الاتصالات في كل نقطة اتصال عن بُعد. ويتولى معالجة حركة البيانات لجميع الوحدات المتصلة به، ويعمل في درجات حرارة عالية، ويقع على شبكة معرضة للصواعق في مناطق عديدة. أي عطل في جهاز ASB واحد يؤدي إلى توقف آلة أو منطقة معالجة بأكملها. وهو حاليًا في مرحلة التشغيل الناضج، ولكن هذه الحالة لن تدوم. لذا، ينبغي على المصانع تأمين قطع غيار ASB الآن، طالما أن الإنتاج متوفر والفائض موجودان.
خزّن الوحدات في أكياس مضادة للكهرباء الساكنة داخل خزانة جافة. فالتلف الناتج عن الكهرباء الساكنة غير مرئي ويتسبب في تلف الوحدات بشكل عشوائي بعد التركيب. ضع ملصقًا على كل وحدة احتياطية يوضح تاريخ اختبارها والنظام الذي تنتمي إليه.
هل يمكن لوحدات 1771 العمل في رف ControlLogix؟
لا. تستخدم عائلة 1771 اللوحة الخلفية 1771، بينما يستخدم ControlLogix اللوحة الخلفية 1756. تختلف البطاقات من حيث الشكل والمواصفات الكهربائية. لا يوجد محول لتركيب بطاقة 1771 في هيكل 1756. يُعد الترقية إلى 1756-IB16، و1756-OB16D، و1756-IF8، و1756-OF8 هي الطريقة القياسية.
هل ما زال يتم تصنيع طراز 1771-ASB؟
نعم. اعتبارًا من عام 2026، لا يزال جهاز 1771-ASB قيد الإنتاج ويُصنّف ضمن الأجهزة النشطة الناضجة. وهو لا يزال وحدة الاتصال 1771 الأكثر توفرًا في المخزون. قد يتغير هذا الوضع، لذا يُنصح المصانع التي تعتمد على رفوف 1771 البعيدة بشراء قطع الغيار ما دامت متوفرة.
ما الفرق بين عامي 1771 و 1746؟
وحدة الإدخال/الإخراج 1771 مخصصة لهيكل معالجات PLC-5 ووحدات الرفوف 1771. أما وحدة الإدخال/الإخراج 1746 فهي مخصصة لمعالجات SLC 500. تختلف هذه الوحدات في لوحات التوصيل الخلفية، وطريقة التركيب، والأسلاك. لا يمكن تركيب وحدة 1771 في هيكل SLC 500، ولا يمكن تركيب وحدة 1746 في رف 1771. فهي خطوط إنتاج منفصلة تحمل علامة Allen-Bradley التجارية.
كيف يمكنني التحقق من حالة دورة حياة وحدة 1771؟
افتح صفحة دورة حياة منتجات روكويل وابحث عن رقم الكتالوج. تعرض الصفحة الحالة الحالية: نشط، نشط منتهي الصلاحية، دورة الحياة، أو نهاية العمر الافتراضي، بالإضافة إلى تاريخ آخر طلب وتاريخ آخر إصلاح. تتغير الحالات دون إشعار، لذا تحقق قبل كل عملية شراء مهمة.
ما الذي سيحل محل نظام الترفيه 1771-IFE؟
يُعدّ جهاز 1756-IF8 البديل القياسي لوحدة التحكم ControlLogix، حيث يوفر ثماني قنوات إدخال تناظرية مقابل أربع قنوات في وحدة IFE. بالنسبة للمنشآت التي لا تزال تعمل بنظام PLC-5، يُعدّ جهاز 1771-IFE المُعاد تصنيعه البديل العملي الأمثل. ويُفضّل استخدام الإصدار /C كقطع غيار.
هل يستحق إصلاح جهاز 1771؟
تتوفر خدمة إصلاح Rockwell للوحدات قيد الإنتاج. أما بالنسبة للوحدات التي انتهى عمرها الافتراضي، فتتوقف خدمة الإصلاح. وتُغطي الوحدات المُعاد تصنيعها من موردين متخصصين هذه الفجوة. وتُعدّ تكلفة وحدة 1771-IFE المُعاد تصنيعها أقل من تكلفة الترقية، كما أنها تُعيد النظام إلى مواصفاته الأصلية. بالنسبة لوحدة ASB، فإن الإصلاح أو الاستبدال يكون في أغلب الأحيان أرخص من وقت التوقف الذي يُجنّبه.
هل يمكنني وضع وحدات 120 فولت ووحدات 24 فولت في رف واحد؟
نعم. يمكن دمج وحدات التيار المتردد والتيار المستمر في الرفوف بحرية. توفر اللوحة الخلفية الطاقة المنطقية، بينما تأتي طاقة المجال من أطراف الوحدة. احتفظ بأسلاك المجال للتيار المتردد والتيار المستمر في قنوات منفصلة، والتزم بتصنيفات العزل المذكورة في دليل التركيب.
إلى متى ستتوفر قطع غيار موديل 1771؟
ستدوم المخزونات الفائضة لسنوات، لكن أرقام الكتالوج المحددة تنفد بمعدلات متفاوتة. يُعدّ كل من 1771-IGD و1771-PM نادرين بالفعل، بينما لا يزال كل من 1771-IBD و1771-ASB متوفرين. اشترِ الآن قطع الغيار التي انتهى عمرها الافتراضي والتي يستخدمها مصنعك، طالما أنها لا تزال متوفرة. راجع قسم قطع غيار ألين برادلي للاطلاع على التوافر الحالي.
قم بتشغيل هذه القائمة في كل عملية إيقاف تشغيل مجدولة.
· افحص جهاز 1771-P7: تحقق من جهد الخرج تحت الحمل، وابحث عن المكثفات المنتفخة، واستمع إلى صوت الطنين.
· نظّف نقاط التلامس في اللوحة الخلفية للحامل باستخدام منظف نقاط التلامس المناسب. لا تستخدم أدوات كاشطة.
· تحقق من مؤشرات LED الخاصة بحالة 1771-ASB: مؤشرات التشغيل والعطل والاتصال في الحالة الصحيحة.
· تحقق من عدد عمليات الاتصال بالرف البعيد في المعالج. يشير ارتفاع عدد الأخطاء إلى وجود مشكلة في الكابل أو وحدة ASB.
· قم بربط أسلاك التوصيل الميدانية على مخرجي 1771-OBD و1771-OAD بإحكام. تتسبب الأطراف غير المحكمة في ارتفاع درجة الحرارة وانقطاع التيار بشكل متقطع.
· استبدل الفيوزات المحترقة في الوحدة بفيوزات مطابقة لها في القيمة. لا تقم أبدًا بتوصيل الفيوزات ببعضها البعض.
· اختبر الوحدات الاحتياطية على رف اختبار قبل تخزينها.
·
