استكشاف أخطاء جهاز MicroLogix 1400 وإصلاحها: الأعطال الميدانية الشائعة وواقع الشراء في عام 2026
ثلاثون عامًا في ورش العمل. عشرون منها وأنا أحدق في وحدات التحكم المنطقية القابلة للبرمجة الصغيرة من ألين برادلي. يُعدّ جهاز MicroLogix 1400، من سلسلة 1766، آخر ما تبقى من خط إنتاج MicroLogix القديم، وما زلت أراه في لوحات التحكم أسبوعيًا. آلات التعبئة والتغليف. محطات معالجة المياه. السيور الناقلة. أنظمة التكييف والتهوية. إنه جهازٌ قويٌّ، ولكنه يتعطل مرارًا وتكرارًا في نفس الأسباب القليلة.
هذه هي الأمور التي أصلحها فعلياً في العمل. الأعطال الحقيقية، مرتبة حسب مدى شيوعها، وأسبابها، وطرق إصلاحها. بالإضافة إلى متى يجب التوقف عن الإصلاح واستبدال القطعة بقطعة غيار، ومسألة الشراء لعام ٢٠٢٦، لأن هذا الجزء يؤثر على كل مصنع يستخدم هذه الوحدات.
يأتي جهاز MicroLogix 1400 بستة أرقام كتالوج شائعة: 1766-L32BWA1766-L32BWB، 1766-L32BXWE، 1766-L32AWAA، 1766-L24BWA، و1766-L24BWB. تحتوي وحدات L32 على 32 منفذ إدخال/إخراج، بينما تحتوي وحدات L24 على 24 منفذًا. تشير الرموز الحرفية في النهاية إلى مصدر الطاقة وتوزيع منافذ الإدخال/الإخراج. نفس المعالج الداخلي، ولكن يختلف مصدر الطاقة ومنافذ الإدخال/الإخراج. عند طلب وحدة بديلة، يكون الرقم الموجود على جانب الوحدة المعطلة هو الرقم المطلوب للوحدة البديلة.
يحتوي جهاز 1400 على شاشة LCD ولوحة مفاتيح في الواجهة الأمامية، ومنفذ إيثرنت مدمج، ومنفذ تسلسلي. يمكنك برمجته باستخدام برنامج RSLogix 500، ولا تزال شركة روكويل تقدم نسخة مخففة منه مجانًا، لذا لا تحتاج إلى ترخيص مدفوع لإدارة جهاز 1400.

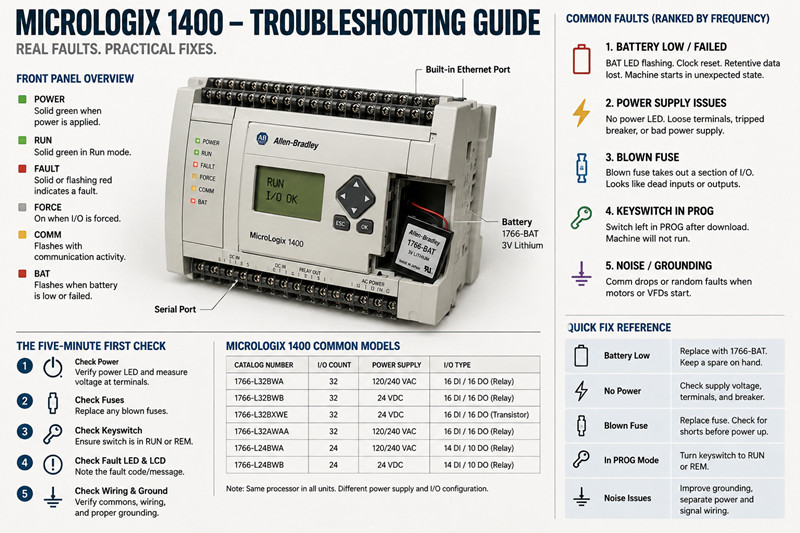

تُقدّم لك اللوحة الأمامية معلوماتٍ قيّمة قبل توصيل الكمبيوتر المحمول. تعرض شاشة LCD التنبيهات، بينما تُشير مصابيح LED الموجودة في الأعلى إلى حالة الطاقة، والتشغيل، والأعطال، ونشاط الاتصال، والبطارية. تعرّف على دلالات هذه المصابيح، وستكون قد حللت نصف مشاكلك. نصف المكالمات التي أتلقاها تبدأ بعبارة "توقف الجهاز فجأة" وتنتهي بنظرة خاطفة على اللوحة الأمامية.

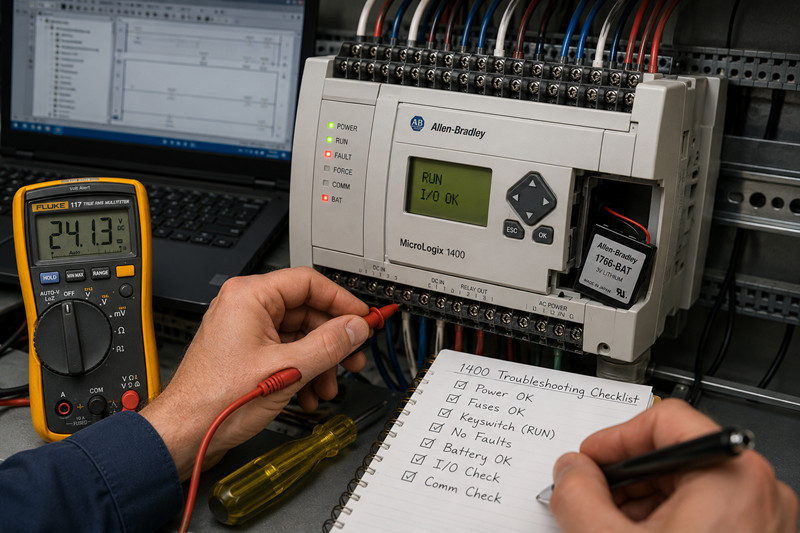

قبل فك الوحدة، قم بإجراء فحص سريع لمدة خمس دقائق. أقوم بذلك في كل مرة، وهو يكشف عن مشاكل أكثر من أي تشخيص متطور.
تأكد من توصيل الطاقة أولاً. افحص مؤشر الطاقة (LED) وجهد التغذية عند الأطراف باستخدام جهاز قياس. لقد رأيتُ جهاز 1400 معطلاً بسبب طرف توصيل غير محكم أو قاطع دائرة كهربائية مفصول. كان جهاز التحكم المنطقي القابل للبرمجة (PLC) يعمل بشكل سليم طوال الوقت.
افحص الفيوزات. بعض طرازات 1400 مزودة بفيوز قابل للاستبدال من قبل المستخدم. يؤدي احتراق الفيوز إلى تعطيل قسم كامل من منافذ الإدخال/الإخراج، ويبدو الأمر تمامًا كما لو أن أحد منافذ الإخراج أو الإدخال معطل.
تحقق من مفتاح التشغيل. يحتوي جهاز 1400 على مفتاح تشغيل ثلاثي الأوضاع في الأمام: تشغيل، ومسح، وبرمجة. إذا تُرك المفتاح في وضع البرمجة، فلن يعمل الجهاز. يحدث هذا باستمرار بعد التنزيل، ويتصل المشغل في الساعة السادسة صباحًا لأن الخط لا يعمل.
تحقق من مؤشر LED الخاص بالعطل ورسالة شاشة LCD. تعرض شاشة LCD رمز العطل، فدوّنه. هذه الرسالة أهم من أسبوع من التخمين. ثم افحص التوصيلات، وخاصةً الأسلاك المشتركة. فقدان سلك مشترك في مجموعة إدخال يجعل جميع المدخلات في تلك المجموعة غير مستجيبة، وهذا ليس عطلاً في وحدة التحكم المنطقية القابلة للبرمجة (PLC) على الإطلاق.
التأريض مهم أيضاً. توجد هذه الوحدات في لوحات مليئة بالموصلات ومحركات التردد المتغير. إذا انقطع اتصال وحدة التحكم المنطقية القابلة للبرمجة (PLC) في كل مرة يبدأ فيها تشغيل محرك، فاشتبه في وجود ضوضاء أو تأريض قبل أن تشك في وحدة التحكم المنطقية القابلة للبرمجة نفسها.
هذا هو الجهاز الرئيسي. الجهاز الذي يُعطّل خط الإنتاج ظهر يوم الجمعة. يستخدم جهاز MicroLogix 1400 بطارية ليثيوم 3 فولت، رقمها 1766-BAT، موجودة خلف الغطاء الصغير في مقدمة الجهاز. تُبقي هذه البطارية ساعة الوقت الحقيقي تعمل وتحفظ البيانات حتى عند انقطاع التيار الكهربائي. قيم تيار المؤقت، ومراكم العدادات، وسجلات الوصفات، كل ذلك مُخزّن على هذه البطارية.
تدوم البطارية من سنتين إلى خمس سنوات. تدوم الألواح الباردة والنظيفة قرابة خمس سنوات، بينما تدوم الألواح الساخنة والمغبرة سنتين فقط. ولا أحد يستبدلها بانتظام لأنها بعيدة عن الأنظار، ثم فجأةً يبدأ الجهاز بالعمل بشكل غير طبيعي.
ما تراه هو وميض مؤشر البطارية (BAT LED) في الواجهة الأمامية. تعرض شاشة LCD كلمة "BATT" في منطقة الإنذار. أحيانًا يستمر الجهاز في العمل دون أن يلاحظ أحد حتى تنفد البطارية تمامًا. هذا هو الوضع الخطير. تتم إعادة ضبط الساعة، وتُمسح البيانات المخزنة، ويبدأ الجهاز بالعمل في حالة غير متوقعة.
ما السبب؟ ببساطة، بطارية فارغة. في أغلب الأحيان يكون السبب هو قدم البطارية. وفي أحيان أخرى، يكون السبب هو جهاز ظلّ على الرف لسنوات قبل تركيبه، ما يعني أن البطارية كانت قد استُهلكت جزئيًا منذ اليوم الأول.
الحل: استبدل البطارية. يُفضل القيام بذلك والجهاز قيد التشغيل، أو على الأقل مع وجود نسخة احتياطية من البرنامج محفوظة على جهاز الكمبيوتر. افتح الباب، افصل البطارية القديمة، ثم أدخل الجديدة، وأغلق الباب. ثلاثون ثانية فقط من العمل. بطارية 1766-BAT رخيصة الثمن. احتفظ بواحدة في اللوحة، بجوار الفيوز الاحتياطي. يوفر موقع tztechio بطارية 1766-BAT بالإضافة إلى باقي قطع غيار ألين برادلي.
يتساءل الجميع عن فقدان البرنامج. يُخزَّن البرنامج في ذاكرة الفلاش، لذا عادةً ما يبقى حتى بعد نفاد البطارية. ما ستفقده هو البيانات المحفوظة وساعة النظام. لكن لا تتهاون كثيرًا. لقد رأيت برامج كاملة تُفقد بعد نفاد البطارية، غالبًا لأن البرنامج لم يُحفظ في ذاكرة الفلاش بشكل سليم، أو لأن تنزيلًا خاطئًا أفسده قبل نفاد البطارية مباشرةً. العبرة واحدة في الحالتين: احفظ نسخة احتياطية من البرنامج قبل نفاد البطارية، وليس بعده.
إذا لم تكن المشكلة من البطارية، فإذا استبدلت البطارية واستمر الإنذار، فتحقق من موصل البطارية. لقد رأيتُ موصلات متآكلة في أجهزة موجودة في مزارع رطبة. نظّف الموصلات، ثم أعد تركيب البطارية. إذا استمر ظهور عطل البطارية مع بطارية جديدة، فهذا يعني وجود مشكلة في دائرة النسخ الاحتياطي على اللوحة، وفي هذه الحالة يجب استبدال الجهاز بالكامل، وليس إصلاحه.
القناة 0 هي منفذ التسلسل RS-232 في جهاز 1400. وهي الوسيلة للتواصل مع وحدة التحكم المنطقية القابلة للبرمجة (PLC) عبر الحاسوب المحمول، وعبر برنامج PanelView، وعبر مجموعة من الأجهزة الخارجية. لكنها أيضاً مصدرٌ للعديد من المشاكل، ومعظمها يتعلق بالإعدادات لا بالأجهزة نفسها.
ما هي أسبابه، مع ذكر الأسباب الأكثر شيوعاً أولاً.
أولاً، إعدادات برنامج تشغيل DF1 في RSLinx غير صحيحة. يجب أن يتوافق برنامج التشغيل مع متطلبات جهاز 1400: معدل الباود، والتكافؤ، وعنوان العقدة. يعمل جهاز 1400 افتراضيًا على وضع DF1 ثنائي الاتجاه الكامل بسرعة 19200 باود. إذا قام أحدهم بتغيير معدل الباود في المعالج دون تعديل RSLinx، فلن تحصل على أي إشارة.
ثانيًا، قد يكون الكابل غير مناسب أو تالفًا. يستخدم جهاز DF1 توصيلًا من نوع "اللاسلكي" في الموصل ذي التسعة دبابيس. لذا، فإن الكابل الذي يعمل بشكل جيد في تطبيقات أخرى لن يعمل هنا.
ثالثًا، قام أحدهم بتغيير إعدادات القناة إلى بروتوكول مختلف. يمكن لجهاز 1400 تشغيل بروتوكولات DF1 أو Modbus RTU أو ASCII على القناة 0. إذا تركه المستخدم السابق في وضع Modbus وكنت تحاول برمجته من خلاله، فلن يتمكن من الاتصال ببرنامج RSLinx.
رابعًا، يمتلك الجهاز الموجود على الطرف الآخر معدل نقل بيانات أو تكافؤ مختلفين. يجب أن يتفق الطرفان على كل معلمة. أي اختلاف في بت واحد يعني انقطاع الاتصال.
الحل: تحقق من الإعدادات قبل فحص الجهاز. هذه هي القاعدة. في برنامج RSLinx، اضبط برنامج التشغيل على RS-232 DF1، واختر منفذ COM الصحيح، واضبط معدل الباود والتكافؤ ليتوافق مع المعالج. استخدم خاصية التكوين التلقائي إذا كنت لا تعرف إعدادات المعالج. ثم تحقق من الكابل. ثم تحقق من إعدادات الجهاز الآخر. في أغلب الأحيان، يكون السبب أحد هذه الأسباب الثلاثة، وإصلاحه مجاني.
يُعدّ تمرير البيانات موضوعًا منفصلاً. إذا كان لديك جهاز PanelView متصل بالقناة 0 وترغب في الوصول إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) من خلاله، فيجب تفعيل تمرير البيانات في كلا الجهازين، والتأكد من صحة عناوين عقدة DF1. عندما يتوقف تمرير البيانات عن العمل، يكون السبب غالبًا هو تغيير عنوان إحدى العقد أو تعطيل تمرير البيانات أثناء التنزيل. أعد تفعيله، واضبط العناوين، وسيعود للعمل.
عادةً ما يكون المنفذ 1، وهو منفذ الإيثرنت، أكثر موثوقية، وتتصل معظم أنظمة 1400 الحديثة بوحدة التحكم المنطقية القابلة للبرمجة (PLC) عبر الإيثرنت لأغراض البرمجة وواجهة المستخدم الرسومية (HMI). إذا كان لديك خيار، فاستخدم الإيثرنت. عند حدوث مشاكل مع الإيثرنت، تحقق من الأساسيات: عنوان IP الثابت، وقناع الشبكة الفرعية، وما إذا كان العنوان يتعارض مع عنوان آخر على شبكة المصنع.
تُعد شاشة LCD الموجودة في مقدمة جهاز 1400 ميزة مريحة، إلى أن تتوقف عن العمل، وعندها تصبح مشكلة، لأن رسائل الإنذار تظهر على تلك الشاشة.
ما سبب ذلك؟ في حالة الشاشة الباهتة، يكون السبب عادةً هو التباين. يتيح لك جهاز 1400 ضبط التباين من قائمة اللوحة الأمامية. في الشاشات الساخنة، أو الأجهزة القديمة، يتغير التباين بشكل غير منتظم. قبل أن تتخلى عن الشاشة، اضبطه. لقد تمكنتُ من "إصلاح" شاشة باهتة تمامًا بضغطة زر واحدة أكثر من مرة.
تُعدّ البكسلات الميتة والصفوف المفقودة تلفًا ماديًا في وحدة شاشة LCD. لا يوجد حلّ لهذه المشكلة في القائمة. وينطبق الأمر نفسه على عطل الإضاءة الخلفية: حيث تُصبح الشاشة سوداء بينما يعمل جهاز التحكم المنطقي القابل للبرمجة (PLC) بشكل سليم. يُمكن تشغيله دون رؤية الشاشة، لكن هذه فكرة سيئة في آلة إنتاج، لأن رسائل الإنذار تُشير تحديدًا إلى ما لا يُمكن رؤيته.
الحل: اضبط التباين أولاً، دائماً. الشاشة التي بها بكسلات ميتة لا يمكن إصلاحها ميدانياً. وحدة شاشة LCD جزء من الواجهة الأمامية، ولن تتمكن من استبدالها بسهولة. إذا كانت الشاشة معطلة والجهاز بحاجة إلى واجهة مستخدم، فهذا سبب وجيه لاستبدال الوحدة. وحدة بديلة من سلسلة 1766 وساعة من العمل ستعيد تشغيل جهازك.
تتعطل المخارج. هذه طبيعة الأمور. يأتي جهاز 1400 بمخارج مرحلات في معظم الطرازات ومخارج ترانزستور في بعضها. وكلاهما يتعطل لأسباب متوقعة.
ما هي أسبابه، مرتبة حسب الأهمية.
السبب الرئيسي هو حدوث قصر في الدائرة أو زيادة في الحمل. تم تحديد حجم الخرج بشكل صحيح على الورق، لكن الحمل سحب تيارًا أكبر من المقنن، مما أدى إلى التحام نقاط تلامس المرحل أو احتراق الترانزستور.
ثانيًا، يحدث الارتداد الحثي. وهو عبارة عن تلامس مرحل يقوم بتشغيل ملف لولبي أو موصل كهربائي دون وجود صمام ثنائي عكسي أو مانع للتيار الزائد على الحمل. يؤدي الجهد العكسي إلى تلف التلامسات. وهذا النوع هو الأكثر شيوعًا في الآلات التي خضعت لتعديلات على مر السنين.
يُعدّ ارتفاع عدد دورات التشغيل السبب الثالث. لمخارج المرحلات عمرٌ ميكانيكي. فمخرج المرحل الذي يُشغّل صمامًا كل بضع ثوانٍ يُؤدي إلى تآكله. وهذا ليس عيبًا، بل هو تآكل طبيعي.
أخطاء التوصيل الكهربائي هي السبب الرابع. قد يقوم أحدهم بتوصيل حمل 120 فولت بمخرج ترانزستور 24 فولت، أو يحدث تماس كهربائي بين طرفي الترانزستور أثناء عملية إصلاح. الموت الفوري، وعادةً ما يصاحبه رائحة كريهة.
الحل: تأكد من أن المخرج معطل بالفعل قبل إلقاء اللوم عليه. قم بتشغيل المخرج في البرنامج وتحقق من الجهد عند الطرف باستخدام جهاز قياس. إذا كان المفتاح مضاءً ولا يوجد جهد عند الطرف، فإن المخرج معطل. ثم تحقق من الحمل، لأن ملف التلامس الملحوم سيتسبب في تلف المخرج البديل أيضًا. أصلح الحمل أولًا.
إليكم الجزء الذي لا يرغب أحد في سماعه. في جهاز 1400، تكون مخارج الصوت المدمجة ملحومة باللوحة الرئيسية. لا توجد بطاقة إخراج قابلة للاستبدال. إذا تعطل مخرج أساسي ولم يكن لديك قناة احتياطية لإعادة توصيلها، فسيتوقف الجهاز عن العمل. لهذا السبب أنصح دائمًا بالاحتفاظ بجهاز 1400 احتياطي في المخزن.
الوقاية خير من الاستبدال. شغّل الأحمال الثقيلة عبر موصل خارجي أو مرحل وسيط، بحيث لا يُشغّل خرج وحدة التحكم المنطقية القابلة للبرمجة (PLC) سوى الملف. أضف ثنائيات حماية عكسية على أحمال التيار المستمر، ودوائر تخميد RC أو مقاومات متغيرة الجهد (MOVs) على أحمال التيار المتردد. هذه العادة البسيطة تُضاعف عمر المخارج.
يدعم جهاز 1400 بروتوكول Modbus RTU على القناة 0، سواءً كجهاز رئيسي أو تابع. وهذا سبب رئيسي لاستمرار استخدام هذه الأجهزة، لأنها تتصل بأجهزة عرض التردد المتغير (VFDs) وعدادات الطاقة ولوحات التحكم الخارجية التي تدعم بروتوكول Modbus. كما أنه مصدر مستمر للمكالمات الهاتفية.
ما الذي يسبب ذلك؟ الأسباب المعتادة. معدل نقل بيانات خاطئ أو تكافؤ خاطئ في أحد الطرفين. عنوان عقدة خاطئ. تعيين خاطئ للسجلات، حيث يشير الطلب إلى عنوان Modbus لا يتوافق مع ملف البيانات الذي تعتقد أنه يتوافق معه. والأسلاك، وخاصةً استخدام سلكين بدلاً من أربعة أسلاك في RS-485، بالإضافة إلى عدم وجود مقاومات إنهاء في وصلة طويلة.
الحل. ابدأ من البداية إلى النهاية. عنوان العقدة أولًا: يجب أن يتطابق الطرفان. ثم معدل الباود والتكافؤ: يجب أن يكونا متطابقين على كلا الطرفين، و8 بتات للبيانات، بدون استثناءات. بروتوكول Modbus RTU دائمًا 8 بتات. ثم التوصيلات: تحقق من A وB، وتحقق من الدرع، وتحقق من الإنهاء. ثم خريطة السجلات: يجب أن يتطابق عنوان Modbus الذي تقرأه مع ملف البيانات في جهاز 1400. هنا يتم معظم تصحيح الأخطاء الفعلي، وهو تمرين نظري وليس عمليًا. بمجرد التأكد من صحة التوصيلات والإعدادات، ستخبرك رموز الخطأ في تعليمة MSG عادةً بالمشكلة بالضبط.
هذا الأمر يُثير مخاوف الناس، وهو في الغالب لا يستدعي ذلك. قد يحدث انقطاع في التنزيل، أو انقطاع مفاجئ للتيار الكهربائي أثناء تحديث البرامج الثابتة، أو توقف الكمبيوتر المحمول عن العمل أثناء النقل. ينتهي الأمر بجهاز 1400 ببرنامج تالف أو برامج ثابتة تالفة، ولن يعمل.
ما سبب ذلك؟ انقطاع في التنزيل، أو انقطاع التيار الكهربائي أثناء تحديث البرامج الثابتة، أو وجود ملف برامج ثابتة تالف. كذلك، قد يكون السبب هو ضعف البطارية في لحظة غير مناسبة. لقد رأيت هذا من قبل: يبدأ التنزيل، ثم تنفد البطارية، ويتوقف تحديث البرامج الثابتة، ويصبح الجهاز شبه معطل.
الحل. جرب الحلول البسيطة أولاً. أعد تشغيل الجهاز. ضع مفتاح التشغيل على وضع البرمجة، ثم شغّله وحاول الاتصال. إذا تعرف عليه برنامج RSLinx، فقم بتنزيل البرنامج بالكامل مرة أخرى، ثم أعد تشغيل الجهاز. في أغلب الأحيان، يكون هذا هو الحل. إذا لم يتواصل الجهاز إطلاقاً، فستحتاج إلى استعادة البرامج الثابتة، وهذا يتطلب جهداً كبيراً. لقد رأيت أجهزة تعود للعمل بعد أن كانت على وشك التلف بمجرد إعادة تشغيلها وتنزيل البرنامج.
إذا كانت ذاكرة الفلاش تالفة بالفعل، فإن الوحدة تالفة تمامًا من الناحية الميدانية. لا تتخلص منها. أرسلها إلى مركز صيانة متخصص في إصلاح اللوحات الإلكترونية. ولكن لا تُعطّل خط الإنتاج بانتظارها. استبدلها بذاكرة احتياطية، وأرسل الوحدة التالفة، واستمر في العمل.
هذا هو الجدول الذي كنت أتمنى لو أن أحدهم أعطاني إياه قبل عشرين عامًا. العطل، والسبب المحتمل، والحل، وقطعة الغيار التي ستحتاجها.
العطل | السبب المحتمل | الإصلاح | قطعة غيار
وميض مؤشر البطارية، وظهور تنبيه "BATT" على شاشة LCD | البطارية منخفضة أو فارغة. 1766-BAT، عمر البطارية من سنتين إلى 5 سنوات | استبدل البطارية مع تشغيل الجهاز، وتأكد من اختفاء التنبيه | 1766-BAT
تم مسح البيانات المحفوظة أو أصبح البرنامج فارغًا بعد انقطاع التيار الكهربائي | بطارية فارغة، لا يوجد نسخة احتياطية | أعد تحميل البرنامج من النسخة الاحتياطية، اضبط الساعة، أعد إدخال البيانات المحفوظة | 1766-BAT بالإضافة إلى ملف البرنامج المحفوظ
لا يستطيع RSLinx العثور على معالج على القناة 0 | إعدادات DF1 خاطئة، كابل تالف، بروتوكول خاطئ | تحقق من برنامج تشغيل DF1، معدل الباود، التكافؤ، الكابل، إعدادات القناة | كابل برمجة 1761-CBL-PM02
خاصية تمرير PanelView معطلة | تم تعطيل خاصية التمرير، عناوين العقدة خاطئة | أعد تفعيل خاصية التمرير في كلا الجهازين، اضبط عناوين عقدة DF1 | لا شيء
شاشة LCD باهتة | تباين غير مضبوط | اضبط التباين من قائمة اللوحة الأمامية | لا شيء
شاشة LCD بها بكسلات ميتة أو فارغة، وحدة التحكم المنطقية القابلة للبرمجة تعمل | عطل في وحدة شاشة LCD، غير قابلة للإصلاح ميدانيًا | استبدل الوحدة | 1766-L32BWA أو رقم طرازك
بت الإخراج مُفعّل، لا يوجد جهد عند الطرف | تلف في مرحل أو ترانزستور الإخراج | أعد توصيل الأسلاك بإخراج احتياطي أو استبدل الوحدة. أصلح الحمل أولاً | وحدة 1766، صمام ثنائي عكسي أو MOV
أخطاء رسائل Modbus | عنوان عقدة خاطئ، معدل نقل البيانات، التكافؤ، التوصيلات، خريطة السجلات | تحقق من كلا الطرفين، التوصيلات، الإنهاء، خريطة السجلات | لا يوجد
ضوء مؤشر العطل مضاء، ولن يعمل الجهاز بعد التنزيل | انقطاع التنزيل، تلف البرامج الثابتة | أعد تشغيل الجهاز، ثم أعد التنزيل. استعادة البرامج الثابتة إذا لزم الأمر | لا شيء
بعض أعطال جهاز 1400 قابلة للإصلاح ميدانيًا، مثل البطارية والإعدادات والأسلاك والبرنامج. بينما لا يمكن إصلاح أعطال أخرى. تعرّف على الفرق بينهما وستتوقف عن إضاعة وقت العمل.
استبدل الوحدة عندما تتعطل شاشة LCD وتحتاج إلى واجهة المستخدم، أو عندما يتلف أحد مخارج القاعدة ولا يتوفر لديك قناة بديلة لإعادة توصيلها. استبدلها أيضًا عندما لا يختفي إنذار البطارية مع بطارية جديدة؛ فهذا يشير إلى وجود عطل في اللوحة. وينطبق الأمر نفسه على البرامج الثابتة التالفة التي لا يمكن استعادتها. واستبدلها كذلك عندما تتعرض الوحدة لسنوات من الحرارة والغبار وسوء الاستخدام، لأن الوحدات القديمة تتعطل بشكل متسلسل. تقوم بإصلاح البطارية، وفي الأسبوع التالي يتعطل أحد المخارج. هذه إشارة من الوحدة إلى أنها قد انتهت صلاحيتها.
أصلح المشكلة عندما تكون متعلقة بالإعدادات، وهذا ما يحدث في 70% من المكالمات التي أتلقاها. البطارية حلٌّ سريع، لا يستغرق سوى ثلاثين ثانية ويكلف عشرين دولارًا. الأسلاك، الكابلات، التوصيلات، كلها حلول. مشكلة في البرنامج يمكن حلها عن طريق التنزيل، وهذا حلٌّ أيضًا.
هذه هي القاعدة التي أتبعها: إذا كانت تكلفة الإصلاح تتجاوز تكلفة وحدة بديلة، أو إذا كان الجهاز لا يمكنه الانتظار حتى يتم إصلاحه، فاستبدل الوحدة وقم بفحص القديمة على طاولة العمل. وقت الإنتاج أثمن من أي وحدة تحكم منطقية قابلة للبرمجة (PLC) على الإطلاق.
السؤال الذي يطرحه الجميع: هل لا يزال بإمكانك شراء جهاز MicroLogix 1400 في عام 2026؟ الإجابة الرسمية هي نعم. لا تزال شركة روكويل تُصنّف سلسلة 1766 ضمن فئة "نشطة" أو "نشطة ناضجة" في صفحة حالة دورة حياة المنتج حتى عام 2026. هذا هو التصنيف الرسمي. يمكنك التحقق بنفسك من صفحة دورة حياة المنتج على موقع روكويل، لأن التصنيف الرسمي يتغير، لذا يُنصح بالاطلاع عليه مباشرةً.
إليكم ما يُشاع بشكل غير رسمي: لقد توقف إنتاج باقي أجهزة عائلة MicroLogix. فقد توقف إنتاج كل من طرازات 1000 (1761)، و1200 (1762)، و1500 (1764)، و1100 (1763). وحتى عام 2022، كان طراز 1400 هو الوحيد من عائلة MicroLogix الذي لا يزال متوفرًا للشراء جديدًا. وتُشير قنوات التوزيع إلى وجود مشاكل في مصادر المكونات منذ سنوات، وكان طراز 1100 أول المتضررين. ويُشاع في أوساط الموزعين أن طراز 1400 قد يلحق به في غضون سنتين إلى ثلاث سنوات. هذا مجرد إشاعة، وليس تصريحًا رسميًا، ولكن خبرتي في هذا المجال تُؤكد أن شائعات نقص المكونات قد تتحول إلى تصريحات رسمية.
بدأت الأسعار بالارتفاع تدريجيًا مع نفاد المخزون. يشتري الوحدات المتوفرة حاليًا من قبل أشخاص يعلمون أن المنصة ستتوقف. إذا كنت تدير مصنعًا مليئًا بوحدات 1400، فإن الخيار الأمثل هو شراء قطع الغيار الآن، طالما أنها لا تزال متوفرة وبسعر معقول. ليس العام المقبل، بل الآن. لقد تعلم من انتظروا وحدات 1100 هذا الدرس بطريقة مكلفة.
من أين تشتري؟ لا يزال هناك موزعون لديهم مخزون، بالإضافة إلى متخصصين في قطع غيار الأتمتة. توفر شركة tztechio وحدات MicroLogix 1400 وبطاريات 1766-BAT كقطع غيار، إلى جانب مجموعة من قطع غيار وحدات التحكم المنطقية القابلة للبرمجة (PLC). أفضل الشراء من مكان يفهم استخدامات هذه القطع بدلاً من المخاطرة في مواقع المزادات، لأن وحدة تحكم منطقية قابلة للبرمجة "جديدة" ظلت مخزنة في مستودع لعشر سنوات تعاني من مشاكلها الخاصة، بدءًا من بطارية تالفة.
ملاحظة هامة بخصوص المخزون القديم: إذا اشتريتَ جهازًا جديدًا من المخزون القديم، فخطط لاستبدال البطارية قبل تركيبه. فالبطارية التي ظلت مخزنة لسنوات تكون قد فقدت نصف طاقتها. كما أن جهاز 1400 المخزن في مستودع رطب قد يُعاني من مشاكل التآكل. اختبر كل جهاز تستلمه. شغّله، حمّل برنامجًا عليه، واتركه يعمل ليوم كامل قبل أن تثق به في جهاز آخر. هذا الاختبار سيوفر عليك بضع ساعات من وقتك ويجنبك توقف الجهاز عن العمل.
اعرف ما ينتظرك في الجانب الآخر، لأن اليوم سيأتي الذي ستضطر فيه إلى مغادرة المنطقة 1400. هناك مساران رئيسيان، وكلاهما ليسا خيارين سهلين. سأكون صريحًا معك في هذا الشأن.
تُعدّ عائلة Micro800 أحد الخيارات. يُعتبر كلٌّ من Micro820 (2080-LC20-20QBB) وMicro850 (2080-LC50-24QWB) من وحدات التحكم الصغيرة الحالية من Rockwell. يُمكن برمجتها باستخدام برنامج Connected Components Workbench المجاني. هذا هو الجانب الإيجابي. أما الجانب السلبي، فهو أن بيئة CCW تختلف تمامًا عن بيئة RSLogix 500. لا يُمكن نقل منطق السلم بسهولة. فمجموعة التعليمات مختلفة، وطريقة معالجة البيانات مختلفة، وتتم عملية نقل العلامات يدويًا. تُعتبر وحدات Micro800 وحدات تحكم صغيرة جيدة وسعرها مناسب، ولكن لا تُصدّق من يقول لك إن عملية النقل سريعة.
يُعدّ CompactLogix الخيار الآخر. إذا كان جهازك بحاجة إلى مزيد من القوة، فإنّ CompactLogix 1769-L16ER-BB1B هو الخيار الأمثل. فهو يعمل بنظام Studio 5000، وهو بيئة حديثة ومتطورة، كما أنه وحدة تحكم أكثر كفاءة. لكنّ هذا يُمثّل نقلة نوعية حقيقية. برامج مختلفة، وتكلفة ترخيص مختلفة، وطريقة تفكير مختلفة في العلامات والمهام. يتطلّب منطق السلم مراجعة شاملة، سطرًا بسطر، لأنّ التعليمات لا تتطابق سطرًا بسطر.
في كلتا الحالتين، يُعدّ نقل منصة 1400 مشروعًا، وليس مجرد نزهة. ولهذا السبب تحديدًا لا تزال هذه المنصة مستخدمة بأعداد كبيرة. فالمحطات لا تُنقل من منصتها لمجرد الملل، بل عند الضرورة. وطالما لم تكن هناك حاجة لذلك، تستمر منصة 1400 بالعمل، وتبقى قطع غيارها ذات قيمة للشراء.
نصيحتي: حافظ على تشغيل أجهزة RSLogix 1400 لأطول فترة ممكنة، واشترِ قطع الغيار الآن، وابدأ مناقشة عملية الترقية مبكرًا، على جهاز واحد، قبل أن تُجبرك المنصة على ذلك. واحرص على حفظ نسخك الاحتياطية من RSLogix 500 في مكان آمن. فالبرنامج وملفاته أهم من الجهاز نفسه في هذه المرحلة.
س: هل يفقد جهاز MicroLogix 1400 برنامجه عند نفاد البطارية؟
ج: يُخزَّن البرنامج في ذاكرة الفلاش، لذا عادةً ما يبقى سليمًا. ما ستفقده هو البيانات المُحتفظ بها: قيم المؤقت والعداد، وسجلات الوصفات، وساعة الوقت الحقيقي. لكنني رأيت برامج تُصبح فارغة بعد تعطل البطارية وانقطاع التنزيلات أيضًا. لذا، انسخ البرنامج احتياطيًا إلى جهاز الكمبيوتر قبل نفاد البطارية، وليس بعد ذلك.
س: كم تدوم بطارية 1766-BAT؟
ج: من سنتين إلى خمس سنوات، حسب الظروف البيئية. الألواح الساخنة تتلفها بسرعة أكبر. استبدلها دوريًا، مع تشغيل التيار الكهربائي، واحتفظ بواحدة احتياطية في اللوحة. إنها عملية لا تستغرق سوى ثلاثين ثانية.
س: هل لا يزال بإمكاني شراء جهاز MicroLogix 1400 جديد في عام 2026؟
ج: رسميًا، نعم. لا تزال شركة روكويل تُصنّف سلسلة 1766 على أنها نشطة أو نشطة ناضجة حتى عام 2026. راجع صفحة دورة حياة المنتج بنفسك، لأن هذا التصنيف يتغير. لكنّ قنوات التوزيع تُشير بالفعل إلى مشاكل في التوريد وارتفاع الأسعار. إذا كنت بحاجة إلى قطع غيار، فاشترها الآن.
س: ما الذي يحل محل جهاز MicroLogix 1400؟
ج: عائلة Micro800 (Micro820، Micro850) مع برنامج Connected Components Workbench المجاني، أو CompactLogix 1769-L16ER-BB1B مع برنامج Studio 5000 لمزيد من الإمكانيات. لا يُعد أيٌّ منهما استبدالًا مباشرًا. إذ تتم إعادة كتابة منطق السلم ومراجعته يدويًا.
س: هل يمكنني برمجة جهاز MicroLogix 1400 مجاناً؟
ج: نعم. يدعم الإصدار الخفيف من برنامج RSLogix 500 سلسلة MicroLogix وهو مجاني. كما يمكنك إجراء تعديلات مباشرة عليه، وهو أمرٌ بالغ الأهمية عند تشغيل الجهاز.
س: لماذا لا يستطيع جهاز الكمبيوتر المحمول الخاص بي الاتصال بجهاز 1400 عبر المنفذ التسلسلي؟
ج: ابدأ بإعدادات برنامج تشغيل DF1 في RSLinx، ثم الكابل، ثم إعدادات القناة. سيؤدي استخدام معدل نقل بيانات خاطئ، أو تكافؤ خاطئ، أو كابل توصيل مباشر بدلاً من كابل مودم صفري، إلى انقطاع الصوت. ركز على الإعدادات قبل المكونات المادية، دائمًا.
س: هل يمكن لجهاز 1400 التحدث عبر بروتوكول Modbus؟
ج: نعم. يدعم بروتوكول Modbus RTU كجهاز رئيسي وتابع على القناة 0. تحقق من عنوان العقدة، ومعدل الباود، والتكافؤ، وتعيين السجلات على كلا الطرفين. يتكون Modbus RTU دائمًا من 8 بتات للبيانات، بدون استثناءات.
جهاز MicroLogix 1400 قديم، ولا يزال يعمل بكفاءة. لكنه لا يزال قيد الاستخدام، ويحظى بالدعم، ومتوفرًا، ويُشغّل خطوط إنتاج في جميع أنحاء العالم. معظم أعطاله متوقعة، وإصلاحها غير مكلف. البطارية، الإعدادات، الأسلاك، النسخ الاحتياطية. هذا يشمل معظم ما أراه خلال عام من زيارات الصيانة.
الشيء الوحيد الذي لا يُمكن إصلاحه هو الوقت. المنصة تعمل على وقت مُستعار، والوقت يمر بسرعة لشراء قطع الغيار بأسعار معقولة. لذا، افعل الأمور الروتينية: احتفظ بنسخ احتياطية، واحتفظ ببطارية 1766-BAT في اللوحة، واحتفظ بوحدة احتياطية في المخزن، وتابع صفحة دورة حياة المنتج. عندما يحين الوقت، ستكون جاهزًا، ولن يتعطل الجهاز أبدًا.
هذه هي المهمة برمتها، وهي نفس المهمة التي كانت عليها دائماً. الحفاظ على استمرارية العمل.
