الثالثة صباحاً. يسود الصمت خط التعبئة. ليس هدوءاً هادئاً كما في التوقف المخطط له، بل هدوءاً يدفع عامل المناوبة الليلية للاتصال بي بصوت يقول: هذه ليست المشكلة الأولى هذه الليلة.

يقول: "مستوى الخزان ممتلئ. ممتلئ ويتزايد. نحن على وشك وضع المنتج على الأرض."

أفتح جدول VAT على حاسوبي المحمول. القيمة الخام لقناة المستوى هي 27648، وهي أعلى قيمة في المقياس. جهاز الإرسال في هذا الخزان هو وحدة 4-20 مللي أمبير، والقيمة 27648 هي ما يُبلغه جهاز SM331 عندما يكون الإدخال في أقصى حد. إما أن الخزان يفيض بالفعل، أو أن هناك خللاً ما في تلك الدائرة.

كانت الحلقة المفرغة. عادةً ما تكون كذلك.

لقد استبدلتُ عددًا لا يُحصى من وحدات SM331. وشاهدتُ أيضًا وحدات سليمة تمامًا تُتلف بسبب توصيل جهاز إرسال ثنائي الأسلاك في فتحة مُخصصة لأربعة أسلاك، أو بسبب تركيب بطاقة نطاق بشكل معكوس بعد تنظيف اللوحة. في أغلب الأحيان، لا يكون العطل في الوحدة نفسها، بل في المكونات المُعلقة على أطراف التوصيل.

هذا المقال يوضح ترتيب فحصي للأمور، مُصنّفاً حسب مدى تكرار ملاحظتي لكل عطل في الميدان. راجع القائمة من الأعلى إلى الأسفل قبل طلب قطعة غيار. قد تظن أن المشكلة في الوحدة، ولكن في معظم الليالي، لا تكون كذلك.

ما هو جهاز SM331 في الواقع؟

بطاقة SM331 هي بطاقة الإدخال التناظري لعائلة S7-300. تستقبل هذه البطاقة إشارة 4-20 مللي أمبير، أو 0-20 مللي أمبير، أو إشارة جهد من جهاز إرسال ميداني، وتحولها إلى رقم يمكن للمعالج المركزي استخدامه. هذا الرقم هو عدد صحيح خام يتراوح بين 0 و27648 للنطاقات أحادية القطب، أو بين -27648 و+27648 للنطاقات ثنائية القطب. ثم يقوم المعالج المركزي بتحويل هذه القيمة الخام إلى وحدات هندسية: نسبة مئوية، أو بار، أو درجات مئوية، حسب متطلبات العملية.

تتشابه جميع هذه الأجهزة في بعض الخصائص. فهي تُركّب على نفس السكة، وتستخدم نفس ناقل البيانات، وتخضع جميعها لنفس نظام التشخيص. أما الاختلافات فتكمن في عدد القنوات، والدقة، ونطاقات الإدخال، ومدى عزل القنوات عن بعضها.

أحد الأمور التي أكررها لكل متدرب: جهاز SM331 بسيط وصادق. لا يُختلق القراءات. إذا سجل 27648، فهذا يعني أن هناك مصدرًا ما أدى إلى هذه القيمة. أما إذا سجل صفرًا، فالدائرة مفتوحة أو معطلة. البطاقة عبارة عن مقياس فولتية برقم تسلسلي. تعامل معها على هذا الأساس، وستصبح عملية تحديد الأعطال أسهل بكثير.

طرازات SM331 التي ستصادفها في الميدان

ليست جميع مصابيح SM331 متطابقة. رقم الطلب يُخبرك بكل شيء تقريبًا. هذه هي المصابيح التي أراها بالفعل في النباتات، مع توضيح استخداماتها.

رقم الطلب | القنوات | الدقة | نطاقات الإدخال | الاستخدام النموذجي

6ES7331-7KF02-0AB0 | 8 مداخل تناظرية | 12 بت | 0-20 مللي أمبير، 4-20 مللي أمبير، ±10 فولت | جهاز متعدد الاستخدامات. يُستخدم لمعالجة الإشارات، وأجهزة الإرسال، وتغذية الراجعة للمحركات.

6ES7331-7KB02-0AB0 | 2 مدخل تناظري | 12 بت | 0-20 مللي أمبير، 4-20 مللي أمبير، ±10 فولت | لوحات صغيرة، إشارتان، تحديثات

6ES7331-7NF10-0AB0 | 8 مداخل تناظرية | 15 بت | 0-20 مللي أمبير، 4-20 مللي أمبير، ±10 فولت | دقة عالية، وزن دقيق، حلقات سريعة

6ES7331-7NF00-0AB0 | 8 مداخل تناظرية | 15 بت | 0-20 مللي أمبير، 4-20 مللي أمبير، ±10 فولت | بطاقة عالية الدقة قديمة، تؤدي نفس وظيفة 7NF10

6ES7331-1KF02-0AB0 | 8 قنوات تناظرية | 13 بت | 0-10 فولت، ±10 فولت، 0-20 مللي أمبير | لوحات ذات جهد عالٍ. لا يوجد عزل بين القنوات

6ES7331-7PF11-0AB0 | 8 مداخل تناظرية | 16 بت | مقاومة حرارية، مزدوجة حرارية | درجة الحرارة. Pt100، النوع J و K

بعض الملاحظات الميدانية. جهاز 7KF02 هو الجهاز الذي ستستخدمه في معظم الخوادم. إنه رخيص الثمن، ومتوفر بكثرة، وتتيح بطاقة النطاق لبطاقة واحدة التعامل مع الجهد والتيار، وفي بعض المواضع حتى مع مستشعرات Pt100 والمزدوجات الحرارية. هذه المرونة هي سرّ استمراريته الطويلة.

لا يوجد عزل بين قنوات بطاقة 1KF02، حيث تشترك جميع القنوات في نفس المرجع. أي عطل أرضي في إحدى الحلقات يُعطّل البطاقة بأكملها. لقد رأيتُ كابلًا ميدانيًا تالفًا واحدًا يُعطّل جميع القنوات الثماني دفعة واحدة، وقام فريق الصيانة باستبدال بطاقتين سليمتين تمامًا قبل أن يفحص أحدهم الكابل.

يستخدم جهاز 7NF10 موصلًا أماميًا ذا 40 سنًا. بينما يستخدم جهازا 7KF02 و1KF02 موصلًا ذا 20 سنًا. عند شراء بديل، تأكد من مطابقة الموصل، وإلا ستضطر للبحث عن الكابل المناسب في الساعة الثانية صباحًا.

قائمة الأخطاء، مرتبة حسب مدى تكرار رؤيتي لها

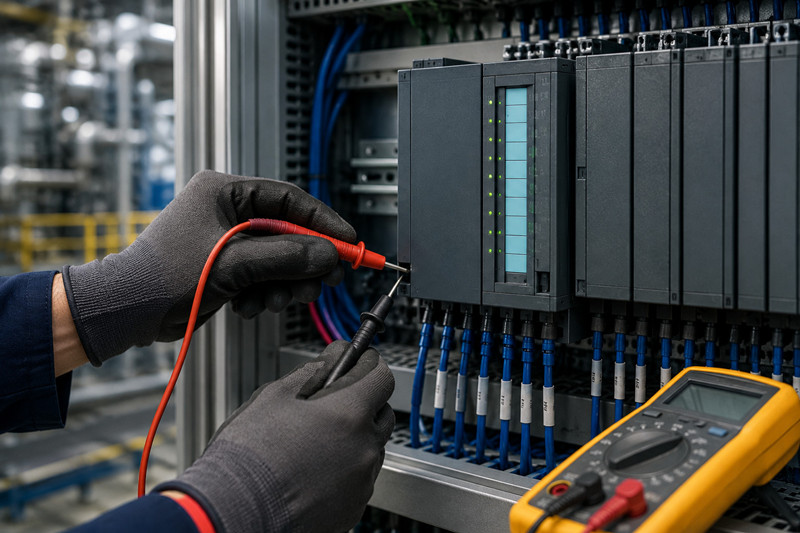

1. التوصيلات الكهربائية والقطبية

هذه هي المشكلة الكبرى. أقول إن نصف مكالماتي المتعلقة بالأجهزة التناظرية تنتهي بإصلاح بسيط باستخدام مفك براغي، وليس بطلب قطع غيار. الخطأ الأكثر شيوعًا هو عكس قطبية أطراف القناة. يتم تبديل قطبي M+ وM-. يقوم فني أجهزة بإعادة توصيل جهاز إرسال الضغط بعد المعايرة، فيقوم بتبديل قطبي M+ وM-، فتتوقف القراءة. يقسم المشغل أن جهاز الإرسال معطل. لكن جهاز الإرسال سليم. الحرفان الصغيران على كتلة التوصيل هما كل ما في الأمر.

تحتاج المدخلات الحالية إلى مسار عودة. إذا كان الجانب السالب من الحلقة غير مستقر، فستحصل على بيانات غير صحيحة. ليست صفرًا، وليست ثابتة. بيانات غير صحيحة. قيم تتذبذب بشكل عشوائي. رأيتُ أيضًا طرف توصيل يبدو محكمًا، لكن كان به سلك متدلٍّ بالكاد. كانت القراءة تنخفض مع كل اهتزاز للجهاز. قد تظن أنه مستشعر مفكوك. لكنه كان برغيًا مفكوكًا.

التحقق:

· هل براغي التوصيل محكمة بالفعل؟ اسحب كل سلك، ليس برفق.

· هل يتم توصيل الطرف M+ في الوحدة بالجانب الموجب للإشارة؟ هل يتم توصيل الطرف M- بالجانب السالب؟

· هل لكل قناة حالية مسار عودة كامل؟

· هل لاحظت أي تآكل أو زغب أخضر أو ​​تغير في لون الأطراف في المناطق الرطبة؟

الحل: أعد توصيل الأسلاك باستخدام الحلقات المعدنية، واستبدل أطراف التوصيل التالفة، وضع علامة على الزوج. لا تستغرق العلامة أكثر من عشر ثوانٍ، وتوفر ساعة كاملة.

2. أجهزة الإرسال ثنائية الأسلاك مقابل أجهزة الإرسال رباعية الأسلاك

هذا الجهاز يُرسل الوحدات السليمة إلى سلة المهملات. جهاز الإرسال ثنائي الأسلاك يُغذى بالطاقة من الحلقة نفسها. يجب تهيئة الوحدة للعمل بنظام السلكين بحيث تُغذي الحلقة بالطاقة من القناة. جهاز الإرسال رباعي الأسلاك يعمل بمصدر طاقة خاص به. مخرجه عبارة عن إشارة فقط، والوحدة تقيسها فقط.

عند توصيل جهاز إرسال ثنائي الأسلاك بفتحة مُهيأة لأربعة أسلاك، لا يصل التيار إلى الدائرة. تُشير البطاقة إلى الصفر. يُلقي الجميع باللوم على البطاقة. عثرتُ مرةً على جهاز إرسال ضغط جديد تمامًا من هذا النوع، ركّبه مُقاول، وكان معطلاً عند وصوله، بحسب ما أفاد به رئيس العمال. استغرقتُ دقيقتين فقط باستخدام جهاز قياس متعدد الأغراض لأكتشف أن الدائرة لا تحمل أي جهد. لم تُتح للبطاقة فرصة للإصلاح.

والعكس أسوأ. عند توصيل جهاز إرسال رباعي الأسلاك بفتحة مُصممة لسلكين، يحاول الجهاز تمرير تيار الحلقة إلى مخرج لا يستطيع استيعابه. ترتفع القراءة إلى 27648، وتسخن مرحلة خرج جهاز الإرسال وتتعطل. هذا هو سبب ظهور رسالة "الخزان ممتلئ" في الساعة الثالثة صباحًا، حتى مع امتلاء الخزان فعلاً، لأن الصمام أغلق بناءً على قراءة خاطئة.

التحقق:

· كم عدد الأسلاك المتصلة بجهاز الإرسال؟ سلكان يعنيان سلكين. أربعة أسلاك تعني أن لديه زوج طاقة خاص به.

· ماذا يقول إدخال تكوين الأجهزة لمجموعة القنوات هذه؟

· ما هو موضع بطاقة المدى؟

الحل: اضبط بطاقة النطاق وتكوين الأجهزة لتتوافق مع نوع جهاز الإرسال، وقم بتوصيل مصدر الطاقة الحلقي في مكانه الصحيح.

3. القيمة الخام عالقة عند 27648 أو 0

الحالة الكلاسيكية. تشير القيمة الخام المثبتة عند 27648 إلى أن الإشارة المدخلة تصل إلى أقصى حد. أما القيمة الخام المثبتة عند 0 فتشير إلى أن الدائرة مفتوحة، أو أن المستشعر معطل، أو أن مصدر الطاقة مفقود. يظهر كلا الحالتين بشكل متطابق على شاشة العرض: قراءة خاطئة. لكن لكل منهما أسباب مختلفة تمامًا.

تم تثبيت القيمة عند 27648، حسب ترتيب الاحتمالات: إما أن يكون المستشعر به قصر أو أن تيار الحلقة يتجاوز 20 مللي أمبير، أو أن خرج جهاز الإرسال مشبع، أو أن نطاق القياس مضبوط بشكل خاطئ. كان لديّ خزان يُظهر مستوى ممتلئًا لمدة أسبوع. اعتبره المشغل عطلًا في البطاقة. كان الكابل قد انضغط أسفل قناة الكابلات أثناء أعمال السقف، مما أدى إلى قصر الدائرة بين السلكين. كان جهاز الإرسال يُخرج أقصى طاقته في مواجهة دائرة قصر. كانت البطاقة تُظهر القيمة الصحيحة.

عالق عند الصفر: دائرة مفتوحة، أو جهاز إرسال معطل، أو فيوز محترق في مصدر طاقة الدائرة 24 فولت، أو انقطاع في السلك مع إيقاف المراقبة. وهناك مشكلة دقيقة أخرى: إذا كانت القناة مضبوطة على 0-20 مللي أمبير بينما جهاز الإرسال مضبوط على 4-20 مللي أمبير، فإن البطاقة تقرأ حوالي 20% من النطاق عندما يكون الخزان فارغًا. ليس صفرًا، بل 20%. يُطلق المشغلون على هذه الظاهرة اسم "التسريب"، وهي مشكلة في الإعدادات، وليست مشكلة في الجهاز.

التحقق:

· ضع مقياس التيار بالمللي أمبير على التوالي مع الحلقة. ما هي قراءة التيار الفعلية؟

· قم بقياس الجهد الكهربائي عبر أطراف جهاز الإرسال. هل يحصل على ما يحتاجه؟

· افحص خط الـ 24 فولت وصمام الدائرة. تتعطل الصمامات في الساعة الثالثة صباحاً أكثر من أي مكون آخر.

الحل: استبدل الفيوز، أو أصلح الكابل، أو استبدل الحساس. ثم قم بحقن 12 مللي أمبير باستخدام معاير حلقي. إذا كانت قراءة البطاقة في منتصف النطاق، فإن المشكلة لم تكن في البطاقة أصلاً.

4. أعطال عزل مجموعة القنوات

يعزل جهاز 7KF02 قنواته في مجموعات ثنائية. تشترك القناتان 0 و1 في مجموعة واحدة، وكذلك القناتان 2 و3، و4 و5، و6 و7. عندما تتعرض إحدى القنوات في المجموعة لعطل، تتأثر القناة الأخرى أيضًا. لقد رأيتُ بنفسي كيف أدى ارتفاع مفاجئ في التيار إلى تعطيل حماية الإدخال في القناة 0، وظلت القناة 1 تعرض بيانات غير مفهومة لمدة شهر كامل بينما ألقى الجميع باللوم على جهاز الإرسال الخاص بها.

تتشارك أسلاك المجموعة أيضًا في المرجع. قد يؤدي حدوث تماس كهربائي في كابل ميداني على إحدى قنوات المجموعة إلى سحب مرجع المجموعة والتأثير على قراءة القناة المجاورة. نفس المصير لمجموعة واحدة.

التحقق:

· انقل الإشارة المشتبه بها إلى قناة في مجموعة مختلفة. إذا تمت قراءتها بشكل صحيح هناك، فإن المجموعة هي التالفة، وليس البطاقة بأكملها.

· تحقق من كلا القناتين في المجموعة. إذا كان سلوكهما غير طبيعي، فاشتبه في المجموعة.

· انظر إلى كابل الحقل على كلا القناتين، وليس فقط على القناة التي تُصدر الإنذار.

الحل: إصلاح مسار الحقل المعطل. إذا كانت مرحلة الإدخال في تلك المجموعة تالفة بالفعل، فيجب استبدال البطاقة. لا يمكنك تجاوز مجموعة معطلة.

5. وحدة نطاق خاطئة أو إعداد خاطئ

يحتوي جهاز 7KF02 على بطاقة نطاق، وهي لوحة صغيرة تُدخل في مقدمة الوحدة. تُحدد هذه البطاقة نطاق القياس لكل مجموعة قنوات. قد تُدخل بشكل معكوس، أو في الفتحة الخاطئة. شاهدتُ فريق تنظيف لوحات التحكم يُخرج واحدة، ويمسح نقاط التلامس، ثم يُعيدها مُدارة 180 درجة. بعد ذلك، أصبحت نصف القنوات تُظهر قراءات غير منطقية. لم يقم أحد بتعديل البرنامج، ولم يقم أحد بفحص الأسلاك. قطعة بلاستيكية لا تتجاوز قيمتها 5 دولارات كانت السبب الرئيسي.

يجب أن يتطابق موضع بطاقة النطاق مع إعدادات الجهاز. فإذا كانت البطاقة تُظهر نطاق 4-20 مللي أمبير بينما تُظهر إعدادات الجهاز نطاق 0-10 فولت، ستكون القراءات خاطئة، ما يُوحي بوجود مشكلة في المستشعر. كما يجب أن يتطابق رقم الطلب وإصدار الجهاز في إعدادات الجهاز مع الوحدة الفعلية، وإلا سيُشير المعالج إلى وجود خلل في الفتحة.

التحقق:

· اسحب بطاقة المدى. هل هي في الاتجاه الصحيح؟ هل هي في الوضع الصحيح؟

· هل يُظهر تكوين الأجهزة نفس النطاق لتلك المجموعة؟

· هل يتطابق رقم الطلب في إعدادات الأجهزة مع رقم الوحدة في الحامل؟

الحل: أعد إدخال البطاقة بشكل صحيح، وصحح إدخال إعدادات الجهاز، ثم قم بالتنزيل. أعد تشغيل الخادم إذا واجهت مشكلة في المعالج.

6. التأريض والجهد ذو الوضع المشترك

لا يفصل جهاز 7KF02 بين مجموعات قنواته إلا بفارق فولتين تقريبًا. هذا ليس عزلًا حقيقيًا، بل مجرد فصل رمزي. إذا كان جهاز الإرسال ووحدة التحكم المنطقية القابلة للبرمجة (PLC) على جهد أرضي مختلف، فإن هذا الفرق يؤثر مباشرةً على المدخل. تتذبذب القراءات، وتقفز، وأحيانًا تصل إلى أقصى قيمة لها.

قمتُ بتركيب وحدة ضاغط في الولايات المتحدة، تعمل بجهد 120 فولت/60 هرتز، بجوار لوحة توزيع كهربائية تعمل بجهد 230 فولت/50 هرتز. كانت الإشارة التناظرية تنحرف طوال اليوم. كان هناك اختلاف في جهد التأريض بمقدار فولتين، ولم يكن لدى وحدة 7KF02 هامش كافٍ لذلك. كان الحل هو استخدام نقطة تأريض واحدة وغطاء واقٍ مؤرض من أحد طرفيه. تتعامل وحدات 7NF ذات 15 بت مع هذا النوع من المشاكل بشكل أفضل، ولكن لا يمكنك دائمًا اختيار مكونات جهازك.

التحقق:

· قم بقياس الجهد بين الطرف السالب لجهاز الإرسال والطرف M- للوحدة. إذا تجاوز الجهد فولتًا أو اثنين، فهذا يشير إلى مشكلة في الوضع المشترك.

· هل تم تأريض الغلاف من كلا الطرفين؟ هذه حلقة تأريض مصحوبة بصوت طنين.

· هل تشترك كابلات الإشارة في صينية واحدة مع أسلاك المحرك أو كابلات محول التردد المتغير؟

الحل: تأريض أحادي النقطة، بتأريض أحد طرفي الغلاف وتثبيت الطرف الآخر بشريط لاصق، وفي الحالات المستعصية، يمكن استخدام عازل بين جهاز الإرسال والبطاقة. هذا الحل أقل تكلفة من شراء وحدة جديدة، ويعالج السبب الجذري للمشكلة.

7. تحديد العناوين وتكوين الفتحات

الوحدة موجودة في الفتحة رقم 4، بينما تشير الإعدادات إلى الفتحة رقم 5. أو ربما لا يتطابق رقم الطلب في إعدادات الجهاز مع البطاقة المثبتة فعليًا. إما أن المعالج يُظهر خطأً في الفتحة، أو أن القيم لا تُحدَّث أبدًا. تعرض واجهة المستخدم الرسومية أرقامًا قديمة، ويعتقد المشغلون أن العملية متوقفة.

استلمتُ أيضًا وحدة "جديدة" من المتاجر، لكنها كانت بإصدار أقدم من الإصدار الذي يتوقعه برنامج HW Config. رفض المعالج المركزي قبولها. كان الحل هو مطابقة الإصدار في الإعدادات مع البطاقة الموجودة في الحامل، أو إيجاد البطاقة الصحيحة. تحقق أيضًا من عناوين كلمات الإدخال. تستخدم البطاقة ذات 8 قنوات ثماني كلمات، وإذا تداخلت عناوين بطاقتين، فستحصل على قراءات متضاربة.

التحقق:

· افتح معلومات الوحدة في إعدادات الأجهزة. هل تعرض البطاقة رقم الطلب والإصدار المتوقعين؟

· هل الوحدة موجودة في الفتحة التي يشير إليها التكوين؟

· هل تتداخل عناوين الكلمات المدخلة مع بطاقة أخرى؟

الحل: صحح الإعدادات، ثم قم بتنزيل العناوين وتأكيدها. بعد ذلك، تحقق من القيمة الفعلية في جدول ضريبة القيمة المضافة.

8. الوحدة معطلة بالفعل

آخر ما يُذكر، وهذا ما يجب أن يكون. الأعطال الحقيقية في الأجهزة واردة. قد يتسبب ارتفاع مفاجئ في التيار الكهربائي في تلف مرحلة الإدخال. قد يقوم جهاز إرسال معطل بضخ 24 فولت إلى مدخل مصمم لتحمل تيارات منخفضة جدًا (بالمللي أمبير). قد تضرب صاعقة سياجًا على بُعد مئة متر، مما يؤدي إلى اهتزاز كامل للخزانة. أحيانًا، تتعطل بطاقة الرسومات ببساطة بسبب قدمها.

العلامات واضحة: مؤشر LED الخاص بـ SF مضاء باستمرار، ومعلومات الوحدة تُظهر عطلاً داخلياً، ولا تستجيب أي قناة حتى مع وجود جهاز معايرة موصول مباشرةً بالأطراف، وينتقل العطل مع البطاقة عند نقلها إلى فتحة أخرى. إذا اتبعت الخطوات من 1 إلى 7 وما زالت البطاقة لا تعمل، فالمشكلة تكمن في البطاقة نفسها.

التحقق:

· قم بإجراء اختبار التبديل مع بطاقة سليمة معروفة. هل العطل يتبع البطاقة؟ إذن المشكلة في البطاقة.

· شمّ الوحدة. للأجهزة الإلكترونية المحترقة رائحة مميزة. وكذلك الأمر بالنسبة لمرحلة حماية الإدخال التالفة.

· ابحث عن أي تلف واضح في دوائر الإدخال.

الحل: استبدله. تأكد من مطابقة رقم الطلب تمامًا، وتحقق من إصدار الجهاز مع إعدادات تكوين الأجهزة لديك. يُنصح باستخدام وحدة 6ES7331-7KF02-0AB0 مستعملة من مورد موثوق. تأكد فقط من الإصدار ومن وجود بطاقة النطاق معها. نوع الموصل الأمامي مهم أيضًا. إذا كنت تتسوق، فنحن نوفر قطع غيار لوحدات التحكم المنطقية القابلة للبرمجة (PLC) من سيمنز، بالإضافة إلى قطع غيار عامة لوحدات التحكم المنطقية القابلة للبرمجة (PLC) تغطي إصدارات SM331 الشائعة، جديدة ومستعملة. تحمل الوحدات الجديدة علامتي CE وUL. الوحدات المستعملة من الاتحاد الأوروبي أو الولايات المتحدة مقبولة طالما تطابق رقم الطلب والإصدار.

التشخيص: ما تخبرك به البطاقة

مصباح LED SF

تُشكّل وحدة SF LED كامل مفرداتها. تعلّمها وستتجنب نصف التخمين.

حالة مؤشر LED | المعنى | ما يجب فعله

إيقاف تشغيل SF | لم يتم الإبلاغ عن أي عطل من البطاقة | ثق بها، ولكن تحقق من أسلاك التوصيل الميدانية.

وميض SF | عطل في القناة: انقطاع السلك، تجاوز النطاق، انخفاض النطاق | اقرأ التشخيصات، وابحث عن القناة

SF ثابت التشغيل | خطأ في تعيين المعلمات أو عطل داخلي | تحقق من تكوين الجهاز، وبطاقة النطاق، وإصدار الوحدة

معلومات وحدة القراءة

في إعدادات الجهاز، انقر نقرًا مزدوجًا على الوحدة وافتح معلومات الوحدة. ستجد في علامة تبويب التشخيص معلومات دقيقة عن البطاقة، حيث تُحدد القناة ونوع العطل، وما إذا كان انقطاعًا في السلك أو انخفاضًا في النطاق أو ارتفاعًا فيه. كما تُظهر الأعطال الداخلية التي لا تُشير إليها مؤشرات LED.

إذا قمتَ بتفعيل مقاطعة التشخيص في معلمات الوحدة، فسيتم إخطار وحدة المعالجة المركزية بكل عطل. وهنا تكمن المشكلة. إذا كانت المقاطعة مُفعّلة ولم يتم تحميل OB82 في البرنامج، فستتوقف وحدة المعالجة المركزية عند أول عطل في إحدى القنوات. لقد تلقيتُ بلاغًا مشابهًا في الساعة الثالثة صباحًا. قام أحدهم بتفعيل التشخيص لسبب وجيه ونسي تحميل OB82. توقف الخط بأكمله لأن إحدى القنوات الاحتياطية كان بها سلك مفصول.

مراقبة القيمة الخام

افتح جدول VAT وأدخل عنوان كلمة الإدخال. بالنسبة لبطاقة ذات 8 قنوات، يكون ذلك ثماني كلمات. راقب القيمة أثناء حقن إشارة معروفة في أطراف الحقل. إذا كانت القيمة الخام تتبع الإشارة، فإن البطاقة والتكوين يعملان بشكل صحيح. إذا تجاهلت القيمة الخام الإشارة، فارجع إلى الحقل، طرفًا تلو الآخر.

مراقبة انقطاع الأسلاك

يمكن ضبط إعدادات مراقبة انقطاع الأسلاك ضمن نطاقي 4-20 مللي أمبير و1-5 فولت. عند تفعيلها، تُشير قراءة الدائرة المفتوحة إلى 32767 ويومض مؤشر SF LED مع إشارة تشخيصية لانقطاع السلك. عند إيقافها، تُشير قراءة الدائرة المفتوحة إلى 0، ما يُشير إلى عطل في المستشعر. تأكد من معرفة الإعدادات المُفعّلة لديك، وإلا ستُضيّع وقتك في البحث عن حل غير مُجدٍ.

القيمة الخام إلى وحدات هندسية

هذه هي الخريطة التي أحتفظ بها في ذهني. القيم الأولية هي أعداد صحيحة، والمقياس ثابت.

القيمة الخام | النسبة المئوية من النطاق | إشارة 4-20 مللي أمبير | ما تعنيه عادةً

32767 | تجاوز النطاق | أعلى من 20 مللي أمبير | انقطاع السلك مع تشغيل المراقبة، أو تجاوز النطاق

27648 | 100% | 20 مللي أمبير | تم الوصول إلى الحد الأقصى للإدخال. المستشعر في أقصى قراءته، أو به ماس كهربائي، أو نطاق غير صحيح

20736 | 75% | 16 مللي أمبير | القراءة الطبيعية عند 75%

13824 | 50% | 12 مللي أمبير | متوسط ​​المقياس. عادي

6912 | 25% | 8 مللي أمبير | القراءة الطبيعية عند 25%

0 | 0% | 4 مللي أمبير | إشارة معدومة، حلقة مفتوحة، أو جهاز إرسال معطل

-32768 | خارج النطاق | أقل من 4 مللي أمبير | خارج النطاق مع تفعيل المراقبة

أحد الأمور التي تُسبب الالتباس: في نطاق 4-20 مللي أمبير، تُعيّن الوحدة 4 مللي أمبير إلى القيمة الخام 0 و20 مللي أمبير إلى القيمة الخام 27648. تمت إزالة الصفر المُطلق لنطاق 4-20 مللي أمبير مُسبقًا داخل البطاقة. لذا، عند تغيير القيمة، يكون الحد الأدنى هو القيمة الهندسية عند 4 مللي أمبير، وليس القيمة عند 0 مللي أمبير. إذا عكست ذلك، سيُظهر الخزان أنه ممتلئ بينما هو فارغ.

التوسع باستخدام FC105

FC105 هي دالة SCALE في المكتبة القياسية. IN هو العدد الصحيح الخام من كلمة الإدخال. HI_LIM وLO_LIM هما نطاق القياس الهندسي. BIPOLAR يحدد ما إذا كان النطاق الخام من -27648 إلى +27648 أو من 0 إلى 27648. OUT هي النتيجة الفعلية. RET_VAL هي كلمة الحالة، ويجب عليك التحقق منها. إذا لم تكن قيمتها صفرًا، فهناك مشكلة في التحويل.

معظم أخطاء القياس التي أراها ناتجة عن خطأ في علامة ثنائي القطب أو تبديل الحدود. كلا الأمرين ينتج قراءات خاطئة بشكل متكرر، مما يزيد من ثقة المشغلين بها، لا العكس. القراءة التي تكون دائمًا أعلى بنسبة 10% تُعتبر خطأً في القياس إلى أن يثبت العكس.

توصيل الأسلاك بشكل صحيح

توصيل سلكين

تُغذي الوحدة الدائرة بالطاقة. يُوصل طرف L+ بالوحدة. يخرج تيار الدائرة من طرف M+ الخاص بالقناة، مرورًا بجهاز الإرسال، ثم يعود إلى طرف M-. لا حاجة لمصدر طاقة خارجي. إذا لم تكن الوحدة مُهيأة للعمل بنظام السلكين، فلن تصل الطاقة إلى ال
