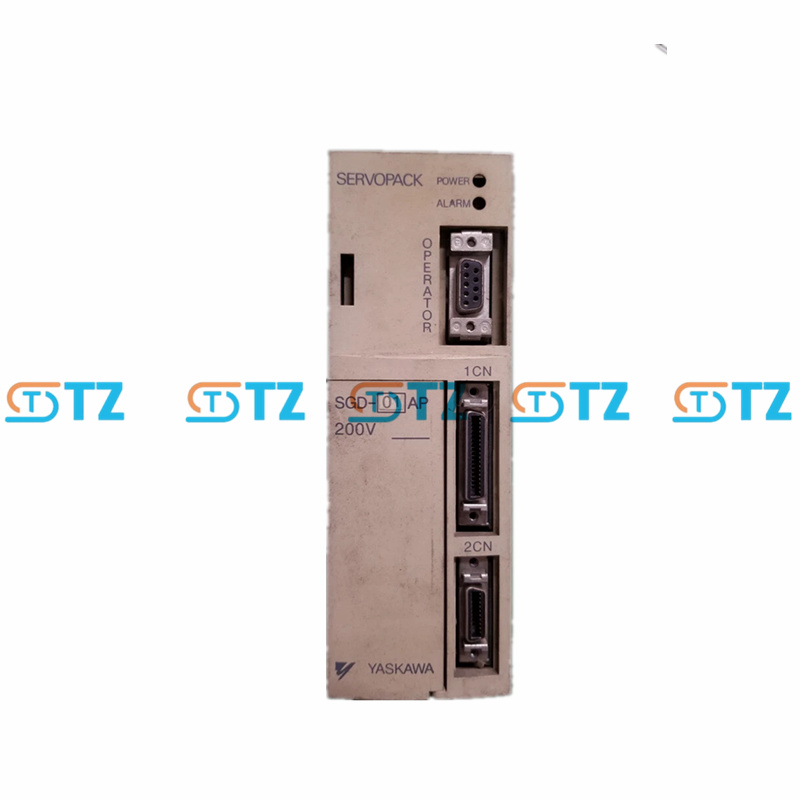

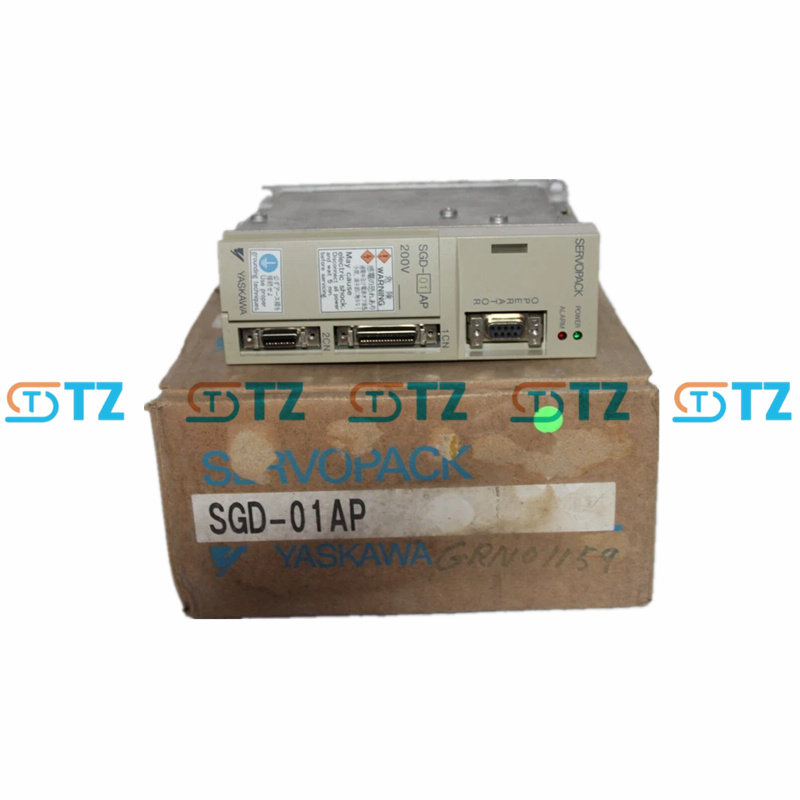

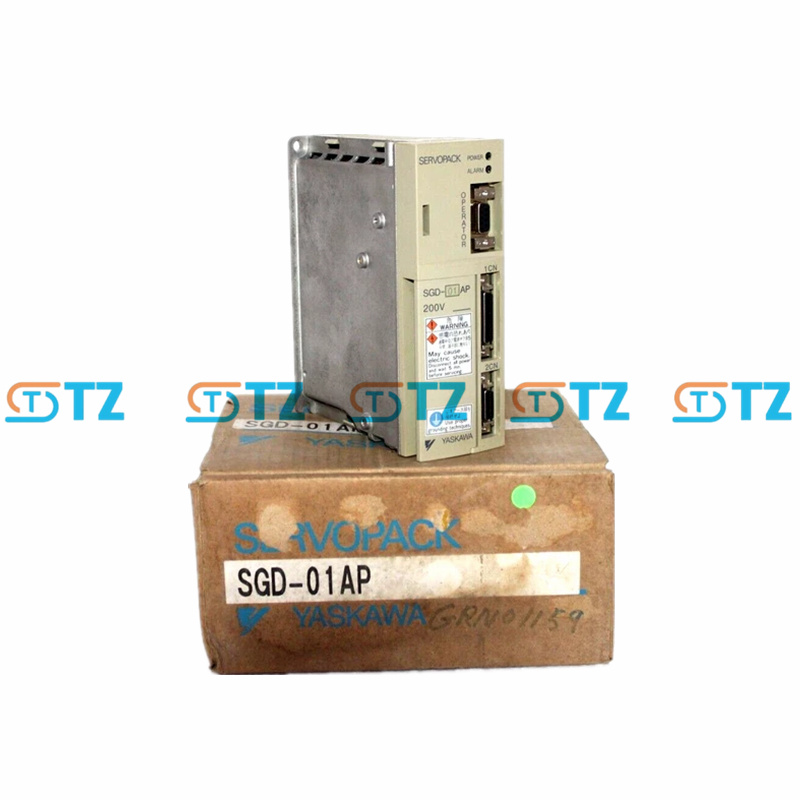

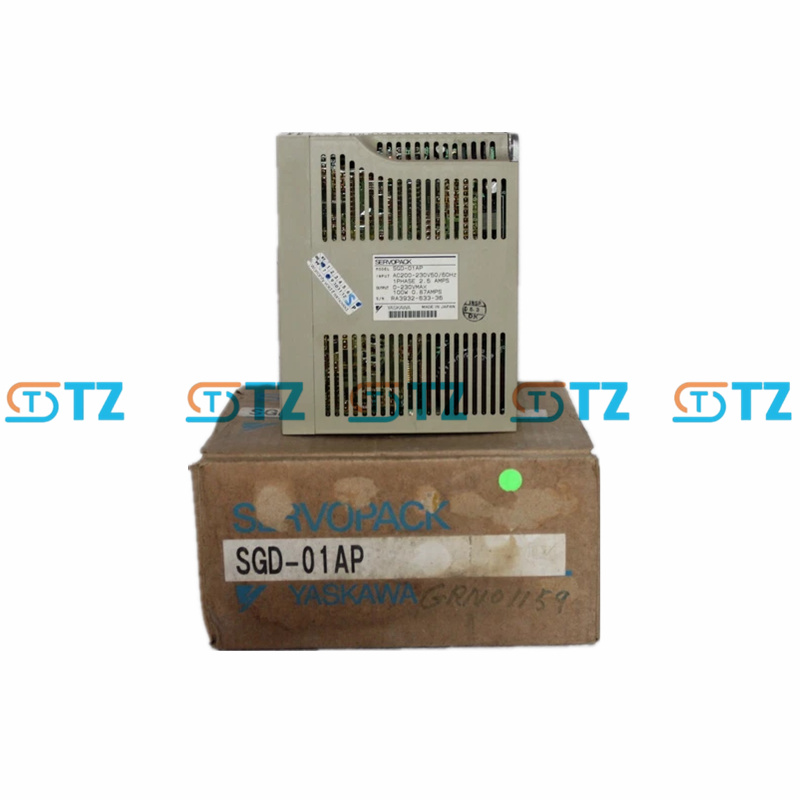

ياسكاوا SGD-01AP COMPACT SERVOPACK سلسلة SIGMA-I
ياسكاوا SGD-01AP هو عبارة عن SERVOPACK مضغوط في سلسلة Sigma-I مصمم للتحكم في المواضع بقوة خرج مقدرة تبلغ 100 وات (0.13 حصان) لإمدادات الطاقة أحادية الطور 200-230 فولت تيار متردد.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGD-01APصنع :
YASKAWAالحجم (سم) :
16*4.5*13.5الوزن (كجم) :
1.06أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
COMPACT SERVOPACKمعلمة المنتج
نموذج: SGD-01AP
السلسلة: سيجما-I SGD
قوة الخرج المقدرة: 100 واط (0.13 حصان)
جهد مصدر الطاقة: أحادي الطور 200-230 فولت تيار متردد (+10%/-15%)، 50/60 هرتز
تيار الإدخال: حوالي 2.5 أمبير
تيار الخرج المستمر: 0.87 أمبير
ذروة تيار الخرج: حوالي 2.6 أمبير
جهد الخرج: 0-230 فولت تيار متردد (الحد الأقصى)
وضع التحكم: التحكم في الموضع (سلسلة النبضات: الخطوة/الاتجاه أو CW/CCW)، ودعم التحكم في السرعة/عزم الدوران (المدخل التناظري)
نطاق التحكم في السرعة: 1:500
دعم المشفر: مشفر تزايدي (2048 ppr، معيار Sigma-I)، متوافق مع محركات سيرفو SGM
واجهة الاتصال: RS-422 (دعم محدود، لا يوجد MECHATROLINK-II/III)
مدخل تناظري: 1 (-10 إلى +10 فولت تيار مستمر للتحكم في السرعة/عزم الدوران، حسب إعدادات المعلمة)
المدخلات الرقمية: 5 (تمكين المؤازرة، إعادة ضبط التنبيه، تحديد المواقع، وما إلى ذلك)
المخرجات الرقمية: 3 (التنبيه، تحديد الموقع المكتمل، وما إلى ذلك)
مستوى الحماية: IP1X (بيئة التنظيف الداخلية)
طريقة التبريد: التبريد الطبيعي
درجة الحرارة المحيطة: من 0 إلى +55 درجة مئوية
الاعتماد: UL 508C، EN 50178، EN 55011 الفئة أ المجموعة 1، EN 61800-3
المحرك الملائم: سلسلة SGM (مثل SJM-A5AW، SJMP-01AW)، متوافق جزئيًا مع SG-V A5
ميزة
التحكم في تحديد المواقع: يدعم مدخلات سلسلة النبضات (خطوة/اتجاه أو اتجاه معاكس/عكس اتجاه) لمهام تحديد المواقع من نقطة إلى نقطة. ميزات تحديد مواقع مدمجة، بما في ذلك انحدار المصدر، وتشغيل JOG، ومراقبة الموقع.
التحكم الأساسي في الحركة: يدعم التحكم في السرعة وعزم الدوران (عبر مدخل تناظري، مع مراعاة إعدادات المعلمات). نطاق التحكم في السرعة ١:٥٠٠، مما يوفر استجابة ديناميكية جيدة (تردد استجابة حوالي ٤٠٠ هرتز، وفقًا لمعيار سيجما-I).
ملاحظات المُرمِّز: متوافق مع مُرمِّزات تزايدية 2048 ppr، ويدعم التعرّف التلقائي للمُرمِّز التسلسلي على محركات SGM. لا يُدعم مُرمِّزات الدقة العالية (مثل 20 بت أو 24 بت).
التكيف مع البيئة: لوحة الدائرة مطلية بالورنيش لتعزيز مقاومتها للرطوبة والغبار. تصميم مدمج، حجمه حوالي ربع حجم مضخم السيرفو التقليدي، سهل التركيب في المساحات الصغيرة.
الموثوقية: حماية مدمجة من الحمل الزائد، والجهد الزائد، والتيار الزائد، ووظيفة إنذار أساسية (عبر مؤشر LED). يدعم مراقبة الكمبيوتر (يتطلب برنامجًا خاصًا، مثل SigmaWin الإصدار الأقدم).
ميزات أخرى: ضبط وقت التشغيل السلس (من ٠ إلى ١٠ ثوانٍ). مخرج محرك خطي بمرحلة A/B لإشارة المشفر. يدعم إشارة المشفر التزايدية أو المطلقة (حسب تكوين المحرك).
سيناريو التطبيق
الروبوتات الصغيرة: قم بتشغيل مفاصل الروبوت خفيفة الوزن (مثل أذرع الروبوت المكتبية) لتحقيق التحكم في الوضع البسيط.
التجميع الإلكتروني: يستخدم في التركيبات الصغيرة أو الأجهزة القابلة للتوصيل أو منصات الاختبار للتحكم في الأجزاء المتحركة منخفضة الطاقة.
معدات التعبئة والتغليف: تشغيل أحزمة ناقلة خفيفة الوزن أو مرفقات الملصقات أو آليات التعبئة والتغليف الصغيرة لتلبية متطلبات الحمل المنخفض.
آلات النسيج: آلية تغذية أو شد تتحكم في آلة نسيج صغيرة، وتوفر التحكم الأساسي في السرعة والموقع.
نظام CNC DIY: مع محرك SGM-A5AW أو SGMP-01AW لآلة النقش CNC منخفضة الطاقة أو الطابعة ثلاثية الأبعاد.
معدات المختبر: محركات تحديد المواقع لمنصات الاختبار الدقيقة التي تتطلب ضوضاء منخفضة وصغر الحجم.
