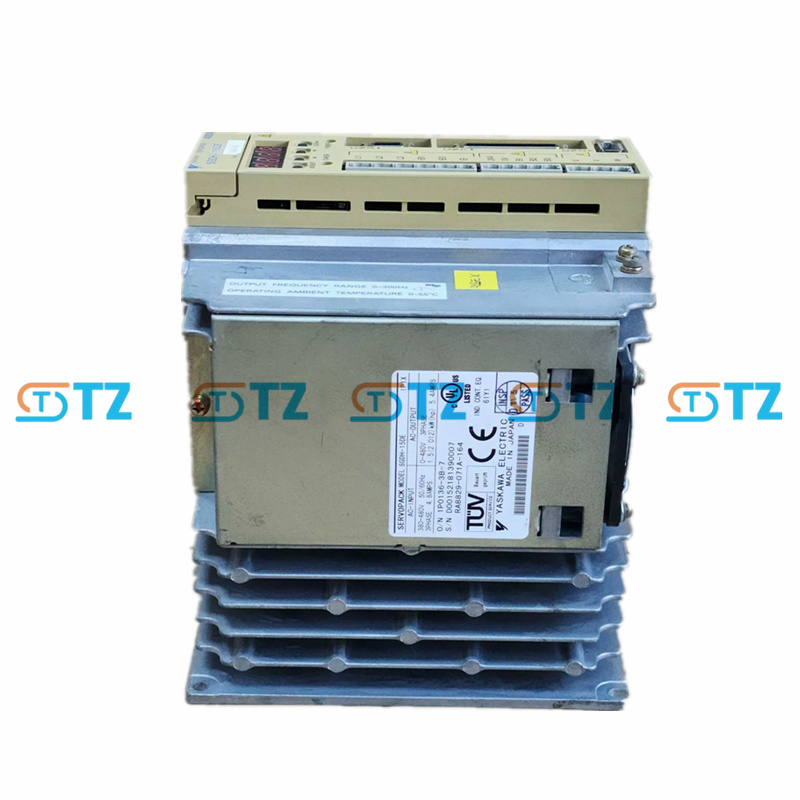

محرك سيرفو تيار متردد YASKAWA SGDH-15DE من سلسلة SIGMA-V
ياسكاوا SGDH-15DE هو محرك سيرفو تيار متردد عالي الأداء من سلسلة Sigma-II، تم تصميمه للتحكم الدقيق في الحركة في الأتمتة الصناعية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGDH-15DEصنع :
YASKAWAالحجم (سم) :
16*11*18.5الوزن (كجم) :
2.65أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
AC SERVO MOTORمعلمات المنتج
نموذج: SGDH-15DE
السلسلة: Sigma-II SGDH
قوة الخرج المقدرة: 1.5 كيلو واط (1500 واط)
طاقة الإدخال:
تيار متردد ثلاثي الطور: 380-480 فولت تيار متردد، 50/60 هرتز
نطاق الجهد: 323-528 فولت تيار متردد (+10%/-15%، مستنتج من أنظمة 400 فولت القياسية)
تيار الإدخال: ~4.8-5.4 أمبير
المخرجات:
تيار الخرج المقدر: 5.4 أمبير
ذروة تيار الخرج: ~16.2 أمبير
جهد الخرج: 0-480 فولت تيار متردد
تردد الإخراج: 0-300 هرتز
طريقة التحكم:
التحكم في عزم الدوران أو السرعة أو الموضع
يدعم التحكم بمحور واحد أو التحكم عبر الشبكة
تحديد المواقع القابلة للبرمجة (حتى 256 نقطة عبر جدول البرمجة)
ملاحظات المشفر:
يدعم ترميزًا تسلسليًا تزايديًا 13 بت أو ترميزًا تسلسليًا مطلقًا 17 بت (التعرف التلقائي)
متوافق مع محركات Sigma-II (على سبيل المثال، SGMAH، SGMPH، SGMGH)
الإدخال/الإخراج:
المدخلات: 19 نقطة
المخرجات: 16 نقطة
استجابة التردد: ~400-600 هرتز (نموذجي لـ Sigma-II، أقل من 1.6 كيلو هرتز لـ Sigma-V)
نطاق التحكم في السرعة: 1:5000 (مستنتج من قدرات Sigma-II)
الظروف البيئية:
درجة حرارة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين: من -20 درجة مئوية إلى +85 درجة مئوية
الرطوبة: 20% إلى 80% (غير مكثفة)
تصنيف الحماية: IP10 (داخلي، بيئة خاضعة للرقابة)
تواصل:
منفذ تسلسلي مدمج (RS-422) للإعداد/المراقبة
وحدات الشبكة الاختيارية: MECHATROLINK، DeviceNet، PROFIBUS-DP، INDEXER
مشغل رقمي: لوحة مفاتيح مدمجة لضبط المعلمات والتشخيص
السلامة والشهادات: UL 508C، EN 50178، EN 55011 (المجموعة 1، الفئة أ)، EN 61800-3 (مستنتج من معايير Sigma-II)
التبريد: التبريد الطبيعي
آخر:
يدعم برنامج SigmaWin/SigmaWin+ المقاوم التجديدي الخارجي لالتقاط مرجع عزم الدوران/السرعة/الأوامر وتحليل FFT وجدول سرعة JOG وعكس الأصل وإخراج الإشارة القابلة للبرمجة
الوظائف
أوضاع تحكم مرنة: قابلة للتخصيص للتحكم في عزم الدوران أو السرعة أو الموضع عبر المعلمات. تدعم ما يصل إلى ٢٥٦ نقطة تحديد موضع قابلة للبرمجة باستخدام جدول برمجة.
تحديد المواقع بدقة عالية: تقنية ترميز تسلسلي (١٣ بت تزايدي أو ١٧ بت مطلق) للتعرف التلقائي على المحركات. تحديد مواقع عالي السرعة والدقة باستخدام محركات سلسلة V.
تكامل الشبكة: تتيح الوحدات الاختيارية (JUSP-NS300، JUSP-NS500، JUSP-NS600) MECHATROLINK، أو DeviceNet، أو PROFIBUS-DP، أو
التحكم في الفهرس.
الإدخال/الإخراج: 19 مدخلاً و16 مخرجاً للتكامل المرن مع وحدة التحكم المضيفة.
الضبط وكبح الاهتزازات: خوارزميات متقدمة لضبط عالي الأداء وكبح رنين الآلة. يدعم SigmaWin+ تقنية تحويل فورييه السريع (FFT) ومحاكاة الآلة لتحسين الأداء.
سهولة الاستخدام: لوحة مفاتيح مدمجة ومنفذ تسلسلي (RS-422) للإعداد والمراقبة. برنامج SigmaWin/SigmaWin+ لضبط المعلمات، وتسجيل مرجع الأوامر، والتشخيص.
ميزات السلامة: حماية من التيار الزائد، والجهد الزائد، وقصر الدائرة. سجل إنذارات لاستكشاف الأخطاء وإصلاحها.
التحكم في الحركة: جدول سرعة JOG، وتحديد المواقع الخارجية، وعكس نقطة البداية لتشغيل متعدد الاستخدامات. لا حاجة لوحدة تحكم حركة خارجية لمهام الحركة الأساسية.
التوافق: مُحسَّن لمحركات Sigma-II (SGMAH، SGMPH، SGMGH، SGMSH، SGMDH، SGMUH). يدعم كابلات التشغيل الرقمية، وكابلات إشارات الإدخال/الإخراج، وكابلات الشاشة التناظرية.
التطبيقات
الروبوتات: التحكم أحادي المحور أو المشترك عبر الشبكة للروبوتات الصناعية.
آلات CNC: تحديد المواقع والتحكم في السرعة للطحن والتحويل والطحن.
آلات التعبئة والتغليف: حركة دقيقة للختم والوسم والتعبئة في صناديق.
مناولة المواد: الناقلات والمكدسات التي تتطلب التحكم الدقيق في السرعة.
آلات النسيج: أنوال عالية السرعة مع خاصية قمع الاهتزاز.
معدات أشباه الموصلات: معالجة الرقاقة وتغليف الرقاقة.
الأتمتة العامة: خطوط التجميع والتطبيقات المحمولة في مجال الفضاء والدفاع.
