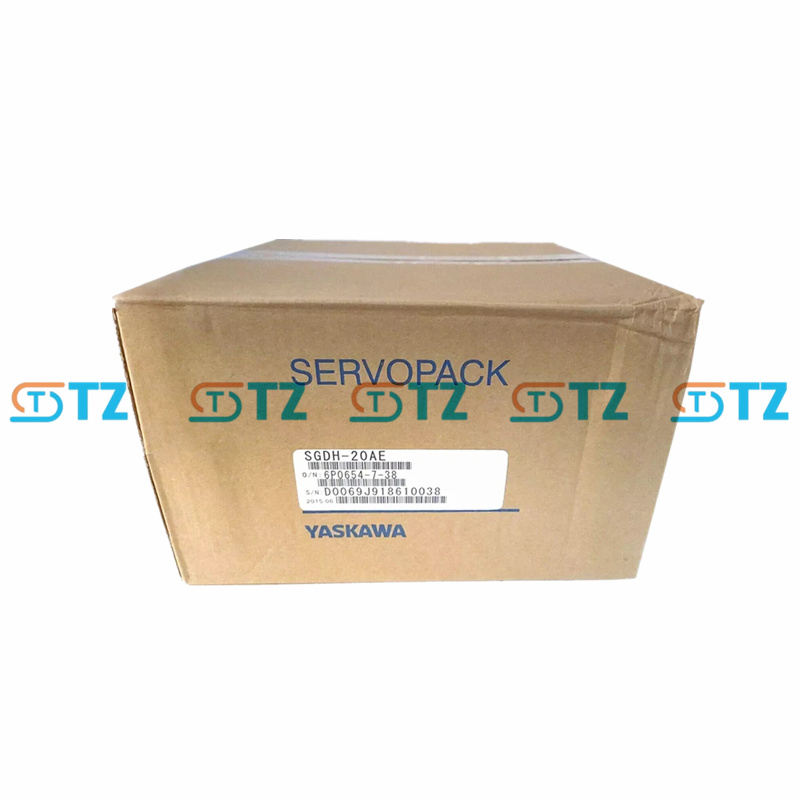

ياسكاوا SGDH-20AE هو محرك سيرفو (SERVOPACK) من سلسلة Sigma-II، تم تصميمه للتحكم في الحركة عالية الدقة في تطبيقات الأتمتة الصناعية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGDH-20AEصنع :
YASKAWAالحجم (سم) :
16*11*22.5الوزن (كجم) :
4.4أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
SERVO DRIVERمعلمات المنتج
نموذج: SGDH-20AE
السلسلة: Sigma-II SGDH
القدرة الإنتاجية المقدرة: 2 كيلو وات (2.68 حصان)
طاقة الإدخال:
الجهد: ثلاثي الطور 200-230 فولت تيار متردد (170-253 فولت تيار متردد، +10%/-15%)
التردد: 50/60 هرتز
التيار: 18.5 أمبير
طاقة الإخراج:
الجهد: 0-230 فولت تيار متردد، ثلاثي الطور
التيار المستمر: 13.4 أمبير
التردد: 0-300 هرتز
أوضاع التحكم: السرعة، عزم الدوران، التحكم في الموضع
طريقة التحكم: تصحيح الموجة الكاملة، التحكم في IGBT PWM، محرك الموجة الجيبية
نطاق التحكم في السرعة: 1:5000
دعم المشفر: مشفر تزايدي من 13 بت إلى 17 بت (2048 × 4 إلى 32768 × 4 ppr، عادةً 16384 × 4 ppr)
واجهة الاتصال: RS-422 (منفذ تسلسلي)؛ اتصال ناقل المجال (على سبيل المثال، DeviceNet، Profibus) عبر وحدات اختيارية
المدخلات/المخرجات الرقمية: المدخلات: 7 (على سبيل المثال، P-OT، N-OT، /P-CL، /N-CL، مدخلات التسلسل) المخرجات: 3 (على سبيل المثال، /COIN، /V-CMP، /S-RDY) المدخلات التناظرية: التحكم في عزم الدوران: من -3 إلى +3 فولت تيار مستمر (قابل للتعديل من -1 إلى +10 فولت تيار مستمر، استجابة ~16 ميكروثانية) التحكم في السرعة: من -6 إلى +6 فولت تيار مستمر (قابل للتعديل من -2 إلى +10 فولت تيار مستمر، استجابة ~30 ميكروثانية)
الوظائف المتكاملة: التحديد التلقائي لإعدادات المحرك عند الاتصال الضبط التكيفي منع الاهتزاز التخزين الداخلي لسجل التنبيه جهاز ضبط المعلمات المدمج (لوحة المفاتيح) تشغيل JOG وظيفة التوجيه
وظائف الحماية: التيار الزائد، الجهد الزائد، الجهد المنخفض، الحرارة الزائدة، الحمل الزائد، العطل المتجدد
درجة الحرارة المحيطة: من 0 درجة مئوية إلى +55 درجة مئوية
تصنيف الحماية: IP10 (يجب تثبيته في خزانة التحكم، وتجنب الرطوبة والغازات المسببة للتآكل والغبار)
طريقة التبريد: تبريد الهواء القسري (تبريد بالمروحة لطراز 2 كيلو وات)
الامتثال للمعايير: UL 508C، EN 50178، EN 55011 Class A Group 1، EN 61800-3، EN 61800-5-1
الوظائف
استجابة التردد العالي: تعمل الاستجابة بمقدار 1 كيلو هرتز على تقليل وقت التموضع، مما يعزز الأداء الديناميكي.
التحديد التلقائي لإعدادات المحرك: يتعرف تلقائيًا على محركات Sigma-II الدوارة (على سبيل المثال، SGMAH، SGMPH) عبر التسلسل
تكنولوجيا التشفير، تبسيط عملية الإعداد.
الضبط التكيفي: يعمل على تحسين الأداء عن طريق تقليل الاهتزاز ووقت الاستقرار.
إزالة الاهتزازات: يقلل من الرنين الميكانيكي لضمان التشغيل السلس.
التحكم المرن: يدعم التحكم في عزم الدوران والسرعة والموضع باستخدام وحدة تحكم أحادية المحور أو وحدات الشبكة (على سبيل المثال، DeviceNet، بروفيبوس).
واجهة سهلة الاستخدام: لوحة المفاتيح المدمجة ومنفذ RS-422 التسلسلي تمكن من إعداد المعلمات بسهولة ومراقبة النظام.
مميزات الحماية: حماية من التيار الزائد والجهد الزائد والحرارة الزائدة مع سجل إنذار للتشخيص.
تصميم مضغوط: تبديد فعال للحرارة واستقرار قوي للتكامل في أنظمة التشغيل الآلي.
سيناريوهات التطبيق
آلات CNC: تعمل على تحريك المحاور في مطاحن CNC أو المخرطة أو أجهزة التوجيه للحصول على قطع وتشكيل دقيق.
الروبوتات: تتحكم في أذرع الروبوت للحصول على مسار دقيق والتعامل مع الحمولة.
معدات أشباه الموصلات: تعمل على تشغيل أنظمة التعامل مع الرقائق أو وضع الرقاقات بحركات سريعة ودقيقة.
آلات التعبئة والتغليف: تعمل على تشغيل الناقلات أو أنظمة الوسم أو الختم لتحقيق إنتاجية عالية.
