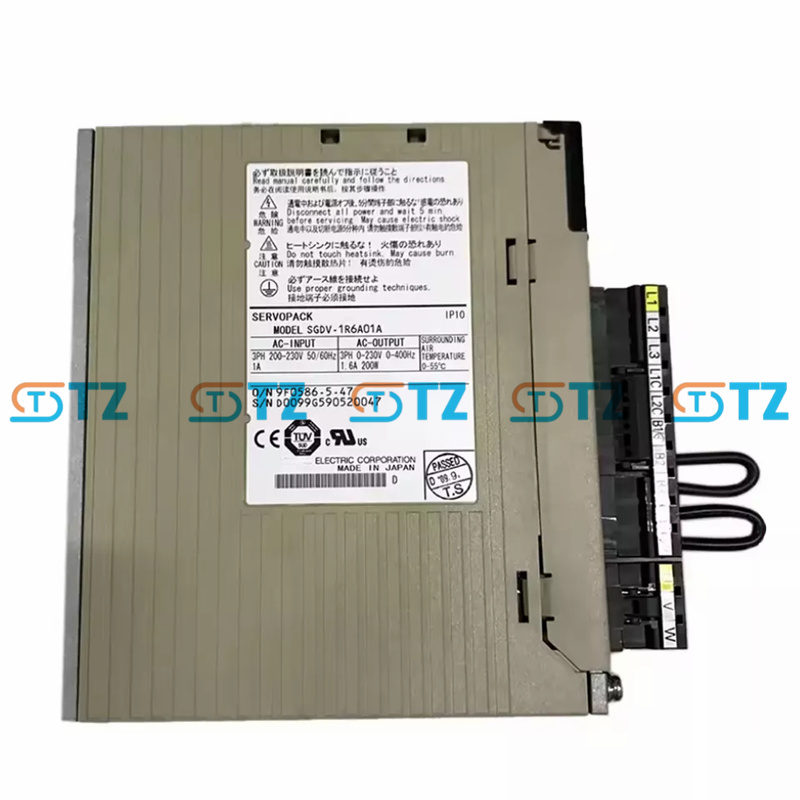

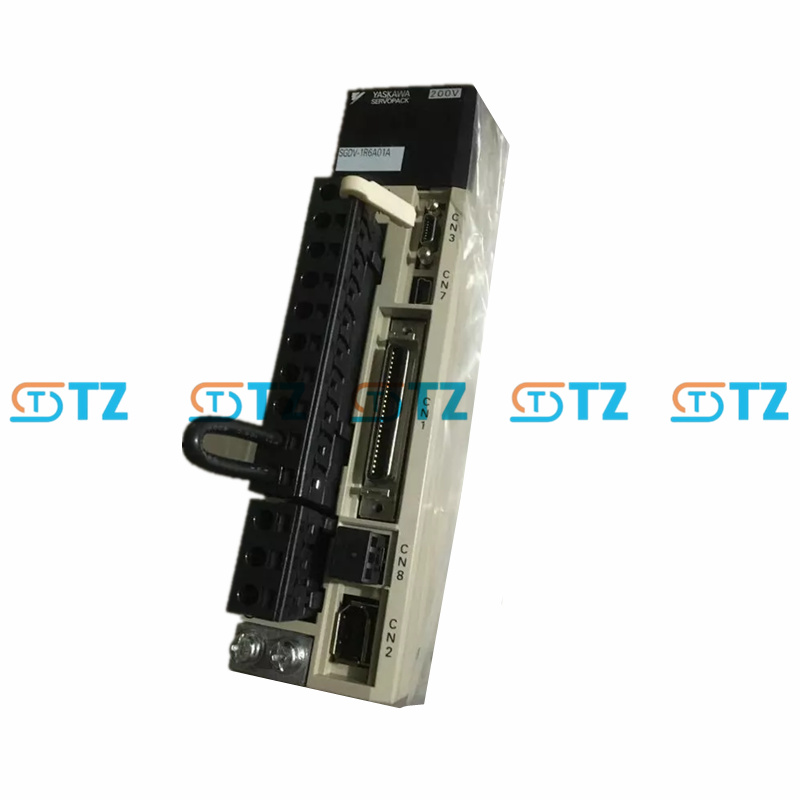

محرك سيرفو YASKAWA SGDV-1R6A01A سلسلة Sigma-V
ياسكاوا SGDV-1R6A01A هو محرك سيرفو (SERVOPACK) من سلسلة Sigma-V، مصمم للتحكم في الحركة عالية الدقة في تطبيقات الأتمتة الصناعية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGDV-1R6A01Aصنع :
YASKAWAالحجم (سم) :
16*5.5*14الوزن (كجم) :
0.8أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
SERVO MOTORمعلمات المنتج
نموذج: SGDV-1R6A01A
السلسلة: سيجما-V SGDV
القدرة المقدرة: 200 واط (0.27 حصان)
طاقة الإدخال:
الجهد: ثلاثي الطور 200-230 فولت تيار متردد (170-253 فولت تيار متردد، +10%/-15%)
التردد: 50/60 هرتز
التيار: ~1.7 أمبير (المرجع SGDV-1R6A05A)
طاقة الإخراج:
الجهد: 0-230 فولت تيار متردد، ثلاثي الطور
التيار المستمر: 1.6 أمبير
التردد: 0-300 هرتز
أوضاع التحكم: السرعة، عزم الدوران، التحكم في الموضع
طريقة التحكم: تصحيح الموجة الكاملة، التحكم في IGBT PWM، محرك الموجة الجيبية
نطاق التحكم في السرعة: 1:5000
دعم المشفر: مشفر مطلق/تزايدي 20 بت (1,048,576 ppr، يتطلب بطارية JZSP-BA01 للوضع المطلق)
واجهة الاتصال: RS-422 (MECHATROLINK-II اختياري مع وحدة إضافية)
المدخلات/المخرجات الرقمية:
المدخلات: 8 (P-OT، N-OT، /P-CL، /N-CL، /SI0-/SI6، /HWBB1، /HWBB2)
المخرجات: 12 (ALO1-ALO3، /COIN، /V-CMP، /TGON، /S-RDY، /CLT، /VLT، /BK، /WARN، /NEAR، EDM1، PAO/PBO/PCO)
المدخلات التناظرية:
التحكم في عزم الدوران: 1 × -3... +3 فولت تيار مستمر (قابل للتعديل -1... +1 فولت تيار مستمر إلى -10... +10 فولت تيار مستمر، استجابة 16 ميكروثانية)
التحكم في السرعة: 1 × -6... +6 فولت تيار مستمر (قابل للتعديل -2... +2 فولت تيار مستمر إلى -10... +10 فولت تيار مستمر، استجابة 30 ميكروثانية)
الوظائف المتكاملة: وظيفة بدون ضبط الضبط التلقائي المتقدم قمع الاهتزاز عملية JOG وظيفة التوجيه إلى المنزل التحكم في الحلقة المغلقة بالكامل سجل التنبيه
وظائف الحماية: التيار الزائد، الجهد الزائد، الجهد المنخفض، الحرارة الزائدة، الحماية من الحمل الزائد
درجة الحرارة المحيطة: من 0 درجة مئوية إلى +55 درجة مئوية
تصنيف الحماية: IP10 (يجب تثبيته في خزانة التحكم، وتجنب الرطوبة والغازات المسببة للتآكل والغبار)
طريقة التبريد: التبريد الطبيعي
الامتثال للمعايير: UL 508C، EN 50178، EN 55011 Class A Group 1، EN 61800-3، EN 61800-5-1، EN 954 Cat.3 Stop Cat.0، IEC 61508 SIL2
الوظائف
استجابة التردد العالي: يعمل تردد الاستجابة الأدنى البالغ 1 كيلوهرتز على تقليل وقت التموضع، مما يعزز الأداء الديناميكي.
وظيفة عدم الضبط: تبسط عملية التشغيل من خلال ضبط المكسب تلقائيًا لمختلف الأحمال.
الضبط التلقائي المتقدم: يعمل التحكم التكيفي في الوقت الفعلي على تحسين الأداء وتقليل الاهتزاز.
إزالة الاهتزازات: يقلل من الرنين الميكانيكي، مما يضمن التشغيل السلس في المهام عالية الدقة.
التحكم في الحلقة المغلقة بالكامل: يدعم ردود فعل المشفر الخارجي لتحسين دقة تحديد المواقع.
اتصالات مرنة: واجهة RS-422، مع MECHATROLINK-II اختياري للمزامنة متعددة المحاور.
مميزات الحماية: ضمانات شاملة (التيار الزائد، الجهد الزائد، الحرارة الزائدة) مع سجل إنذار للتشخيص.
سهل الاستخدام: يوفر برنامج SigmaWin+ معالجات الإعداد والتحقق من الأسلاك، مما يسهل عملية التثبيت.
تصميم مضغوط: حجم صغير (عرض 55 ملم) يناسب خزائن التحكم ذات المساحة المحدودة.
سيناريوهات التطبيق
الروبوتات: تحريك أذرع الروبوت الصغيرة للتحكم الدقيق في المسار
آلات CNC: تتحكم في محاور التغذية في مطاحن أو مخرطات CNC، مما يضمن دقة عالية.
معدات أشباه الموصلات: تعمل على تشغيل أنظمة التعامل مع الرقائق أو وضع الرقاقات بحركات سريعة ودقيقة.
آلات التعبئة والتغليف: تعمل على تشغيل الناقلات، أو أنظمة الوسم أو الختم، مما يعمل على تحسين الإنتاجية.
مناولة المواد: تمكن من تحديد المواقع بدقة في خطوط الإنتاج الآلية.
الصناعات: الروبوتات، تصنيع الإلكترونيات، أشباه الموصلات، التعبئة والتغليف، مناولة المواد.
