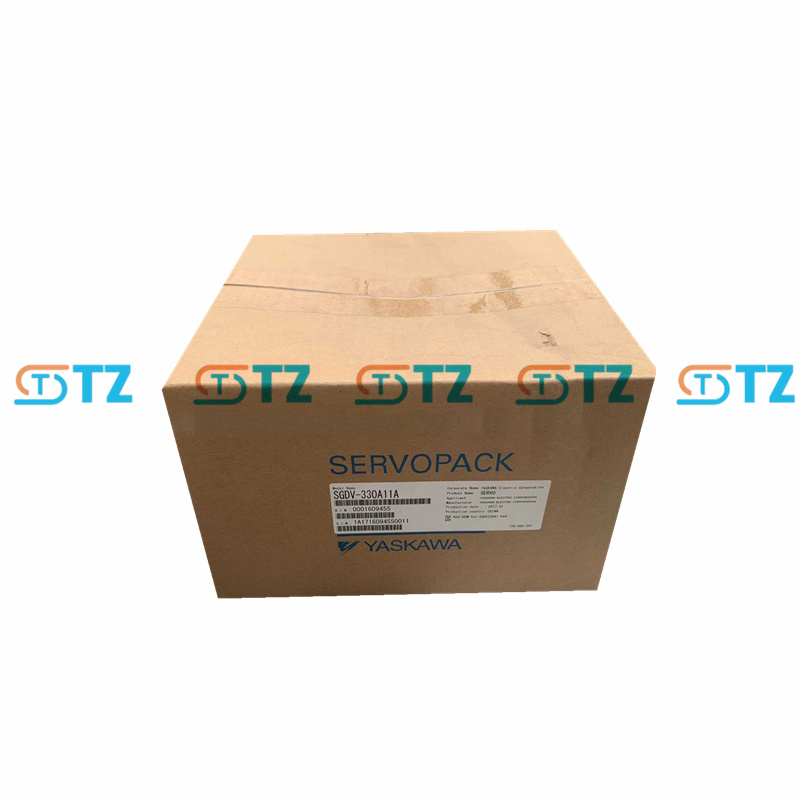

محرك سيرفو تيار متردد YASKAWA SGDV-330A11A من سلسلة SIGMA-V
ياسكاوا SGDV-330A11A هو محرك سيرفو تيار متردد عالي الأداء من سلسلة Sigma-V (سلسلة Sigma-5)، وهو مصمم خصيصًا للتحكم في الحركة عالية الطاقة وعالية الدقة في الأتمتة الصناعية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGDV-330A11Aصنع :
YASKAWAالحجم (سم) :
25*11*20الوزن (كجم) :
4.4أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
AC SERVO MOTORمعلمات المنتج
نموذج: SGDV-330A11A
السلسلة: سلسلة Sigma-V SGDV
قوة الخرج المقدرة: 5 كيلو وات (5000 وات)
مصدر طاقة الإدخال:
تيار متردد ثلاثي الطور: 200-230 فولت تيار متردد، 50/60 هرتز
نطاق الجهد: 170-253 فولت تيار متردد (القيمة الاسمية 200 فولت تيار متردد، +10%/-15%)
تيار الإدخال: حوالي 25 أمبير
المخرجات:
تيار الخرج المقدر: 32.9 أمبير
ذروة تيار الخرج: حوالي 78 أمبير
جهد الخرج: 0-230 فولت تيار متردد
تردد الخرج: 0-400 هرتز
وضع التحكم: التحكم في أوامر الاتصالات MECHATROLINK-II (ينطبق على المحركات الدوارة) يدعم عزم الدوران والسرعة والموضع والتحكم في الطور المتزامن دعم التحكم الكامل في الحلقة المغلقة
الظروف البيئية:
درجة حرارة بيئة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين: من -20 درجة مئوية إلى +85 درجة مئوية
الرطوبة البيئية: 20% إلى 80% (بدون تكاثف)
درجة الحماية: IP10 (مناسبة للبيئات الصناعية النظيفة والخاضعة للرقابة)
واجهة الاتصال: اتصال MECHATROLINK-II (أقصى سرعة نقل 10 ميجابت في الثانية، دورة اتصال من 250 ميكروثانية إلى 4 مللي ثانية، تدعم ما يصل إلى 30 محطة) قدرة الاتصال RS-422
ملاحظات المشفر تدعم أجهزة التشفير التسلسلية عالية الدقة 20 بت (مطلقة أو تزايدية) متوافقة مع أجهزة التشفير بدقة 17 بت أو أعلى
استجابة التردد: 1.6 كيلو هرتز (أداء استجابة عالي الرائد في الصناعة)
نطاق التحكم في السرعة: 1:5000
مستوى الاهتزاز: V15
مقاومة العزل: تيار مستمر 500 فولت، 10 ميجا أوم أو أعلى
جهد تحمل العزل: تيار متردد 1500 فولت، دقيقة واحدة (فئة 200 فولت)
مدخل/مخرج رقمي سبعة مدخلات رقمية (إشارات مشتركة، مثل P-OT، N-OT، /SI0-/SI6) ثلاثة مخرجات رقمية (إنذار، إكمال تحديد المواقع، سرعة ثابتة، إلخ، مثل ALM، /COIN، /V-CMP)
الأمان والشهادة يتوافق مع UL 508C وEN 50178 وEN 55011 (المجموعة أ الفئة 1) وEN 61800-3 وEN 61800-5-1 وEN 954 الفئة 3 وفئة التوقف 0 وIEC 61508 SIL2
طريقة التبريد: التبريد الطبيعي
أخرى: دعم اتصال المقاومة المتجددة الخارجية لتحسين إدارة الطاقة وظيفة تحديد المواقع المدمجة، ودعم تشغيل النقطة والبحث عن الأصل
وظيفة
تحكم عالي الدقة في الحركة: يدعم مُشفِّرات عالية الدقة بدقة 20 بت، مما يُتيح تحكمًا دقيقًا في الموقع والسرعة وعزم الدوران. نطاق التحكم في السرعة 1:5000، واستجابة التردد 1.6 كيلوهرتز، وهو مناسب لمتطلبات الاستجابة الديناميكية العالية.
اتصالات MECHATROLINK-II: تحكم عالي السرعة في الشبكة (10 ميجابت في الثانية، دورة اتصال من 250 ميكروثانية إلى 4 مللي ثانية)، يدعم ما يصل إلى 30 محطة، ويحقق مزامنة متعددة المحاور. يوفر تحكمًا دقيقًا في عزم الدوران والسرعة والموضع والطور المتزامن، مناسبًا لمسارات الحركة المعقدة.
ضبط تلقائي: تحكم فوري في الحمل، وضبط تلقائي لكسب المؤازرة، وتصحيح أخطاء مبسط. يُحسّن الضبط التلقائي المتقدم الأداء الميكانيكي بسرعة، ويضبط المعلمات المثلى بسرعة حتى من أول اتصال.
تثبيط الاهتزاز: وظيفة تثبيط الاهتزاز المُحسّنة تُقلل الرنين الميكانيكي وتُعزز استقرار النظام. يدعم FT001 (ترقية تثبيط الاهتزاز) وFT003 (تغذية راجعة للضغط) لتقصير وقت التموضع.
تحكم متعدد الوظائف: يدعم أوضاع التحكم في عزم الدوران والسرعة والموضع، ويتيح استخدامًا مرنًا من خلال تبديل المعلمات. وظيفة تحديد موضع مدمجة، تدعم تشغيل JOG، والبحث عن المصدر، وإخراج نقطة ثابتة.
آلية الحماية: تتضمن نظام مستخدم مرن، يدعم ترميزًا أحادي الطور ٢٠٠ فولت، وثلاثي الطور ٢٠٠ فولت، ومُرمِّزًا مطلقًا، وفقًا للمعايير الدولية. تُسهِّل سجلات الإنذار تشخيص الأعطال.
سهولة الإعداد والتكامل: يُوفّر برنامج SigmaWin+ معالج الإعداد ووظائف تأكيد التوصيل لتبسيط عملية التثبيت. يُمكن إدخال المعلمات مباشرةً من خلال وحدة التشغيل، مما يُقلّل من تعقيد التوصيل.
توفير الطاقة وكفاءتها: يُحسّن تصحيح الموجة الكاملة والتحكم في عرض النبضة (PWM) القائم على IGBt من إنتاج الموجة الجيبية، مما يُقلل من استهلاك الطاقة. يدعم توصيل المقاومات المتجددة الخارجية لتحسين إدارة الطاقة.
متوافق بسلاسة مع محركات سيرفو سلسلة Yaskawa Sigma-5 (مثل SGMGV وSGMSV). يدعم أجهزة تغذية راجعة متعددة لتعزيز مرونة النظام.
سيناريوهات التطبيق
الروبوتات: المفاصل التي تحرك الروبوتات الصناعية والروبوتات التعاونية، والتي تتطلب مزامنة عالية الدقة بين عدة محاور.
آلات CNC: تستخدم في عمليات الطحن والتحويل والطحن عالية الدقة، مما يوفر سرعة ثابتة وتحكمًا في الموضع.
معدات تصنيع أشباه الموصلات: يتم تطبيقها في سيناريوهات عالية الدقة مثل معالجة الرقائق وتغليف الرقائق.
معدات تغليف المكونات الإلكترونية: تعمل على تشغيل آلات تقنية التركيب السطحي (SMT) عالية السرعة أو آلات التغليف لتلبية متطلبات الحمل الديناميكي.
معدات التعبئة والتغليف: تستخدم في آلات التعبئة والتغليف عالية السرعة وآلات الختم وآلات وضع العلامات، مما يوفر التحكم الدقيق في الحركة.
نظام مناولة المواد: يقوم بتشغيل أحزمة النقل الثقيلة وأنظمة الفرز الأوتوماتيكية والمكدسات لضمان التشغيل الفعال والمستقر.
آلات النسيج: تعمل على تشغيل الأنوال عالية السرعة أو آلات الغزل، وتقلل الاهتزازات وتعزز الاستقرار.
معدات تصنيع الكريستال السائل: تستخدم لتحديد المواقع الدقيقة والتحكم المتزامن لتعزيز كفاءة الإنتاج.
أدوات الآلات والآلات العامة: يتم تطبيقها على المعدات الميكانيكية عالية التحميل وعالية الدقة، مثل آلات الختم أو آلات قولبة الحقن.
