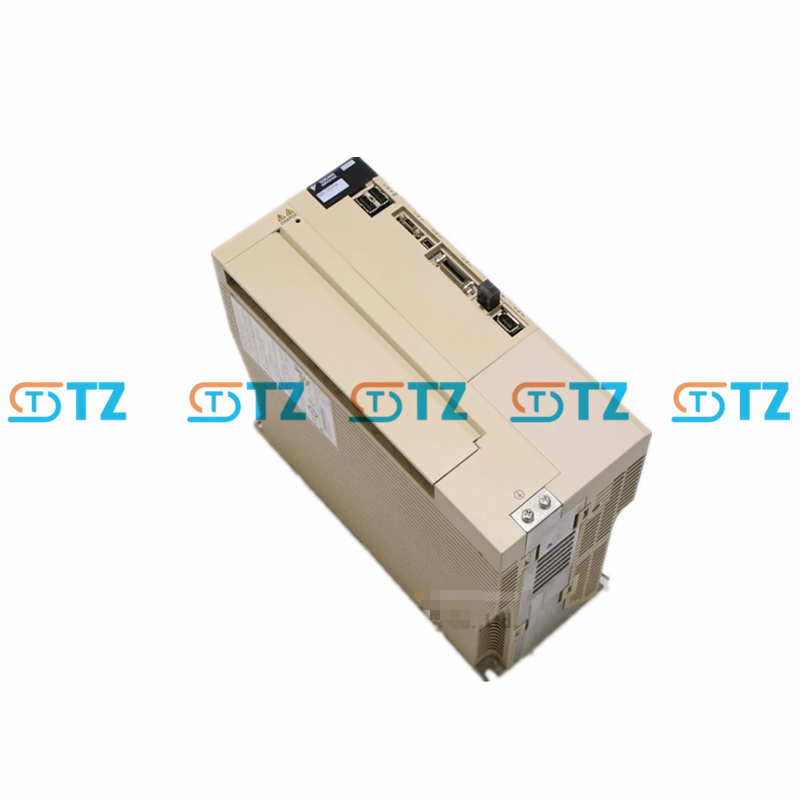

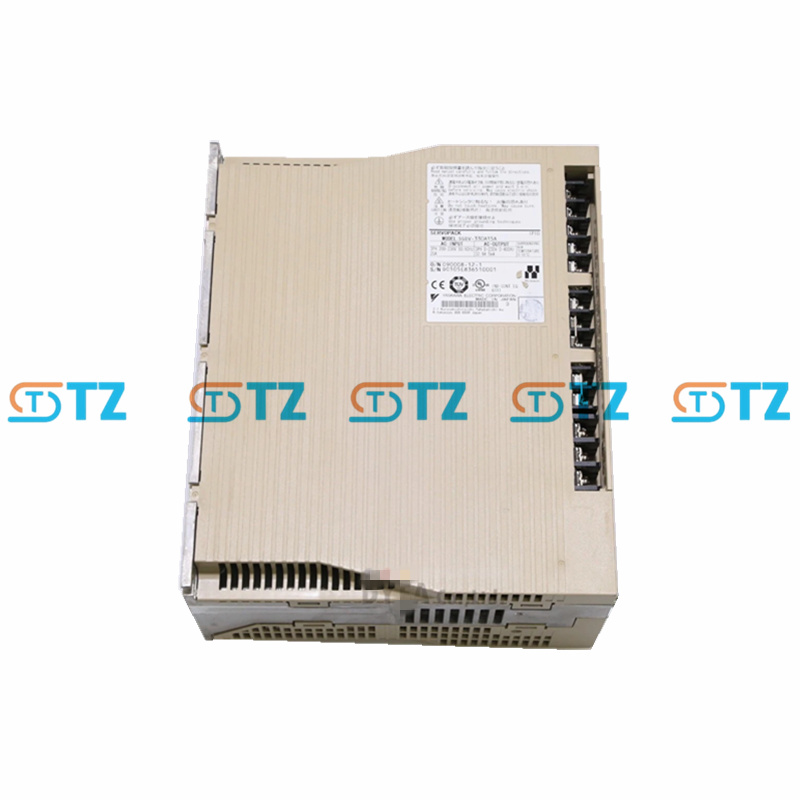

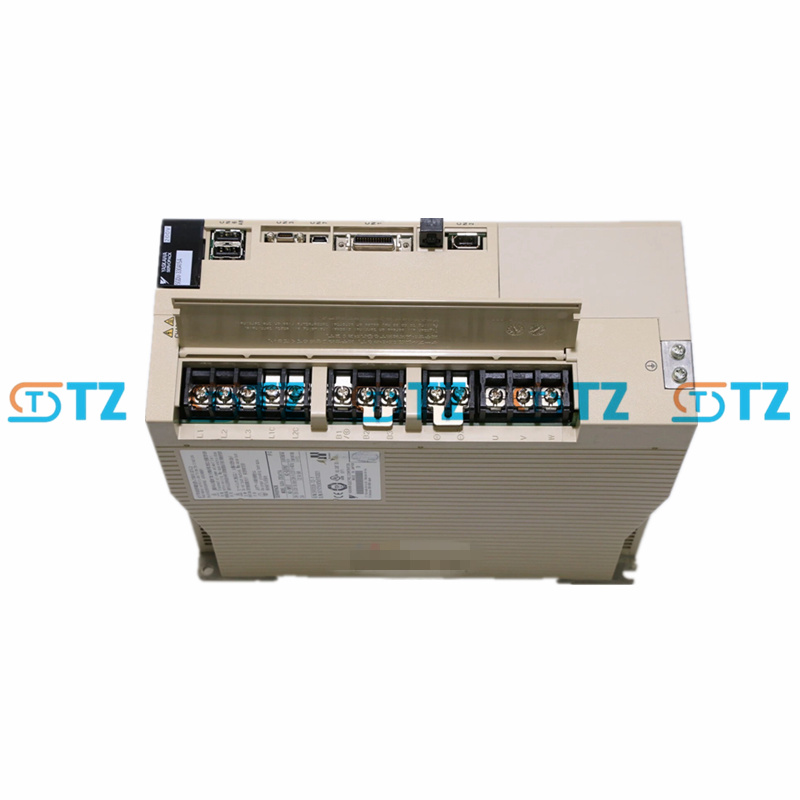

محرك سيرفو YASKAWA SGDV-330A15A سلسلة SIGMA-5
ياسكاوا SGDV-330A15A هو محرك سيرفو عالي الأداء، ينتمي إلى سلسلة YASKAWA Sigma-5 (SGDV SERVOPACK)، وهو مصمم خصيصًا للتحكم في الحركة عالية الدقة في الأتمتة الصناعية.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGDV-330A15Aصنع :
YASKAWAالحجم (سم) :
18*13.5*19.5الوزن (كجم) :
5.5أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
SERVO DRIVERمعلمات المنتج
نموذج: SGDV-330A15A
السلسلة: سيجما-5 SGDV
القوة المقدرة: 5.0 كيلو واط (6.7 حصان)
مصدر طاقة الإدخال:
الجهد: 170-253 فولت تيار متردد، ثلاثي الطور (اسمي 200 فولت، +10%/-15%؛) يدعم 200/208/220/230/240 فولت تيار متردد
التردد: 50/60 هرتز
التيار: 28.9 أمبير
مصدر طاقة الإخراج:
الجهد: 0-230 فولت تيار متردد، ثلاثي الطور
التيار المستمر: 32.9 أمبير
التردد: 0-300 هرتز
وضع التحكم: السرعة، عزم الدوران، التحكم في الموضع
وضع التحكم: تصحيح الموجة الكاملة، التحكم في IGBT PWM، محرك الموجة الجيبية
نطاق التحكم في السرعة: 1:5000
دعم المشفر: مشفر تزايدي 13 بت (2048 × 4) أو مشفر مطلق 24 بت (يتطلب بطارية، مثل JZSP-BA01)
واجهة الاتصال: RS-422 (تدعم MECHATROLINK-II/III؛ يتطلب EtherCAT وحدات إضافية)
مدخل/مخرج رقمي المدخل: 7 مدخلات عالمية (من SI0 إلى SI6)، منع أمامي/خلفي (P-OT/N-OT)، حد عزم أمامي/خلفي (P-CL/N-CL)، كتلة قاعدة (HWBB1، HWBB2) المخرج: إنذار (ALM+، ALM-)، إكمال تحديد المواقع (COIN)، اتساق السرعة (V-CMP)، كشف دوران المحرك (TGON)، جاهزية المؤازرة (S-RDY)، حد عزم الدوران (CLT)، حد السرعة (VLT)، قفل الفرامل (BK)، تحذير (WARN)، اقتراب (NEAR)، مراقبة الحالة (EDM1)، نبضات المشفر (PAO، PBO، PCO)
المدخلات التناظرية: التحكم في عزم الدوران: -3... +3 فولت تيار مستمر (قابل للتعديل -1...) +1 فولت تيار مستمر إلى -10... +10 فولت تيار مستمر، 16 ميكروثانية في كثير من الأحيان التحكم في السرعة: -6... +6 فولت تيار مستمر (قابل للتعديل -2...) +2 فولت تيار مستمر إلى -10... +10 فولت تيار مستمر، غالبًا عند 30 ميكروثانية
الميزات المتكاملة: وظيفة تحديد المواقع المدمجة، قمع الاهتزاز، الضبط التلقائي في الوقت الفعلي، تشغيل JOG، البحث عن الأصل، التحكم الكامل في الحلقة المغلقة، تسجيل تاريخ التنبيه
درجة الحرارة المحيطة: من 0 درجة مئوية إلى +55 درجة مئوية
درجة الحماية: IP10 (يجب تركيبه في خزانة التحكم لتجنب الرطوبة والغازات المسببة للتآكل والغبار)
طريقة التبريد: التبريد الطبيعي
ميزة
استجابة التردد العالي: استجابة تردد 1.6 كيلو هرتز، مما يقلل من وقت التموضع ويعزز الأداء الديناميكي.
الضبط المتقدم: تعمل وظائف الضبط التلقائي في الوقت الفعلي وقمع الاهتزاز على تبسيط عملية التصحيح والتكيف مع ظروف التحميل المختلفة.
التحكم الدقيق: نطاق التحكم في السرعة 1:5000، يدعم التحكم في السرعة وعزم الدوران والموضع، مما يوفر حركة سلسة وعالية الدقة.
اتصالات مرنة: واجهة RS-422، تدعم MECHATROLINK-II/III أو EtherCAT (وحدة مطلوبة)، مما يحقق المزامنة متعددة المحاور.
وظيفة الحماية: حماية مدمجة من التيار الزائد والجهد الزائد والسخونة الزائدة وانخفاض الجهد، مع سجل تاريخ التنبيه لضمان التشغيل الآمن.
الإعداد السريع: توفر أدوات SigmaWin+ Engineering معالجات الإعداد ووظائف تأكيد التوصيل، مما يقلل من وقت تصحيح الأخطاء.
التوافق: بالتزامن مع محركات الدوران من سلسلة YASKAWA Sigma-5 (مثل SGMGV-55A)، فإنه يدعم ردود الفعل المتزايدة أو المطلقة للمشفر ويتطلب دعم البطارية للترميز المطلق.
سيناريو التطبيق
الروبوت: يقود أذرع الروبوت الكبيرة لتحقيق مسار وتحديد المواقع بدقة عالية.
أدوات الآلة CNC: التحكم في محور التغذية أو المغزل لأدوات الآلة CNC لتحسين دقة المعالجة.
آلات التعبئة والتغليف: تعمل على تشغيل أحزمة النقل عالية السرعة ومعدات وضع العلامات أو الختم لتعزيز كفاءة الإنتاج.
مناولة المواد: تحقيق مناولة وتحديد موقع قطع العمل الثقيلة في خطوط الإنتاج الآلية.
معدات أشباه الموصلات: مهام عالية الدقة لمعدات مناولة الرقاقة أو اختبارها.
الصناعة: الروبوتات، التصنيع الإلكتروني، أجزاء السيارات، التعبئة والتغليف، أشباه الموصلات، تجهيز الأغذية.
