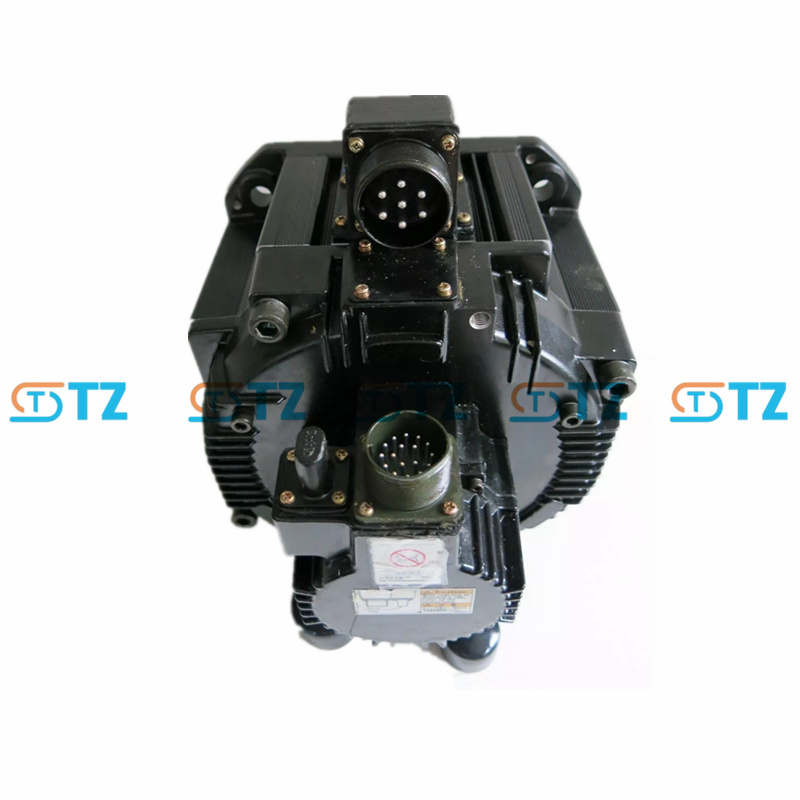

محرك سيرفو تيار متردد من ياسكاوا SGMDH-32A2A-YR13 سلسلة سيجما-II
ياسكاوا SGMDH-32A2A-YR13 هو محرك سيرفو تيار متردد بدون فرشاة، متوسط القصور الذاتي، من سلسلة سيجما-II (Σ-II)، بقوة مُصنّفة 3.2 كيلوواط. صُمم لتحقيق عزم دوران عالٍ وتحكم دقيق في الحركة.
رمز النظام المنسق: 8538909200
رقم المنتج :
YASKAWA SGMDH-32A2A-YR13صنع :
YASKAWAالحجم (سم) :
14.5*14.5*35الوزن (كجم) :
35أصل :
JAPANالضمان :
12 Monthفترة إنتاج :
Ready DRIVEوصف :
AC SERVO DRIVERمعلمات المنتج
قوة الإخراج: 3.2 كيلو واط
الجهد المقدر: 200 فولت تيار متردد (ثلاثي الطور، متوافق مع 230 فولت تيار متردد)
عزم الدوران المقدر: 15.3 نيوتن متر
عزم الدوران الأقصى اللحظي: 45.9 نيوتن متر (300% من عزم الدوران المقدر)
السرعة المقدرة: 2000 دورة في الدقيقة
السرعة القصوى: 3000 دورة في الدقيقة
التيار المقدر: 20.9 أمبير
ذروة التيار: حوالي 62.7 أمبير
المشفر: مشفر تزايدي 17 بت (131,072 نبضة لكل دورة)
الفرامل: لا يوجد فرامل
ختم العمود: لا يوجد ختم عمود
درجة الحماية: IP55 (باستثناء نهاية العمود، الويب: 2)
درجة الحرارة المحيطة: من 0 إلى +40 درجة مئوية
الرطوبة البيئية: 20% إلى 80% (بدون تكاثف)
عزم الدوران: عزم متوسط (حوالي 67.5 × 10⁻⁴ كجم·م²، راجع النماذج المماثلة)
نوع العمود: عمود مستقيم، مع فتحة مفتاح
مستوى الاهتزاز: V15 (15 ميكرومتر أو أقل)
فئة العزل: فئة F (حتى 155 درجة مئوية)
مقاومة العزل: تيار مستمر 500 فولت، 10 ميجا أوم أو أعلى
طريقة التركيب: تركيب الشفة (حوالي 145 مم × 145 مم)
الشهادة: مطابقة لمعايير UL وcUL وCE (الويب: 2)
تبديد الحرارة: يلزم وجود حوض حراري من الألومنيوم مقاس 450 مم × 450 مم × 12 مم لتحقيق عزم الدوران المقدر
تصنيف الوقت: تشغيل مستمر
وظيفة
عزم دوران عالي: عزم دوران مصنف 15.3 نيوتن متر، عزم دوران ذروة لحظي 45.9 نيوتن متر، مناسب للتطبيقات ذات الأحمال الثقيلة والطاقة العالية.
تحديد المواقع بدقة عالية للغاية: يوفر المشفر التزايدي المكون من 17 بت (131072 نبضة لكل دورة) دقة عالية للغاية الدقة، وتلبية متطلبات تحديد المواقع الدقيقة (ويب: 15).
تصميم بالقصور الذاتي المتوسط: مناسب للتطبيقات ذات التقلبات الكبيرة في الأحمال، مما يوفر الاستقرار والقدرة على مكافحة التداخل.
نطاق السرعة العالية: الحد الأقصى للسرعة 3000 دورة في الدقيقة، مناسب لسيناريوهات السرعة المتوسطة وعزم الدوران العالي.
القدرة على التكيف مع البيئة: درجة الحماية IP55 (باستثناء نهاية العمود)، ومناسبة للبيئات ذات الغبار الخفيف أو الرطبة.
ميزات السلامة: يدعم الحماية من التيار الزائد والجهد الزائد ودرجة الحرارة الزائدة (يتم تحقيق ذلك بالاشتراك مع (السائق) لضمان سلامة المعدات.
الموثوقية: شهادة UL/cUL/CE، عزل من الفئة F، مناسب للتشغيل على المدى الطويل.
تشغيل فعال: يضمن تصميم المحرك المتزامن التطابق الدقيق مع تردد السائق.
سيناريوهات التطبيق
أدوات الآلة CNC: تتطلب محاور القيادة والتغذية عزم دوران عالي ودقة تحديد المواقع.
الروبوتات الصناعية: الأذرع الميكانيكية الكبيرة وروبوتات اللحام، والتي تتطلب إنتاجًا مستقرًا وموثوقية.
مناولة المواد: تتطلب الأحزمة الناقلة والمكدسات طاقة عالية وتشغيلًا مستمرًا.
معالجة المعادن: تتطلب مكابس اللكم وآلات القص القدرة على تحمل تقلبات الحمل والكفاءة العالية.
معدات التعبئة والتغليف: آلات التعبئة والتغليف الثقيلة، والتي تتطلب عزم دوران عالي وأداء مستقر.
