الضوء الأحمر الذي لا يمكنك تجاهله

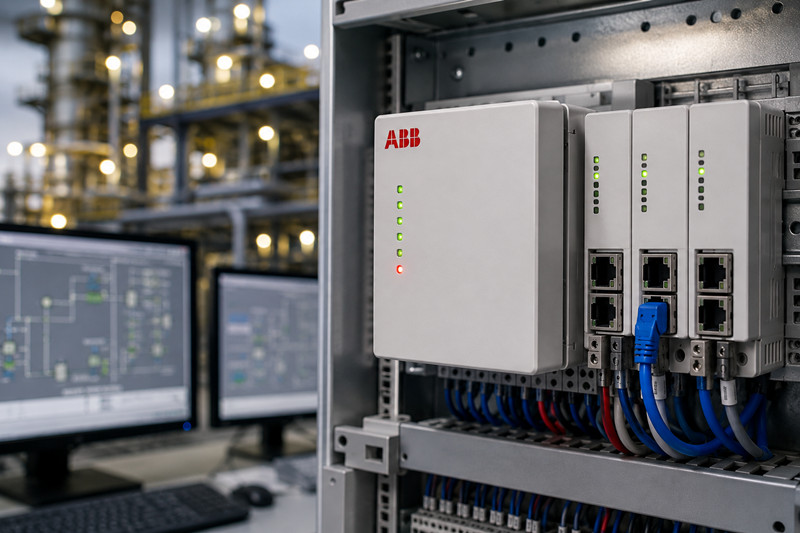

الساعة الثانية صباحًا من يوم ثلاثاء. يناديك قائد الوردية عبر جهاز اللاسلكي - وحدة التحكم ABB AC800M على الخط 4 تُطلق إنذارًا بانخفاض مستوى البطارية، والإنتاج على بُعد خمس دقائق من إيقاف التشغيل القسري. لديك فرصة واحدة فقط لاستبدال البطارية قبل بدء دفعة الصباح، ولا مجال للخطأ. تتكرر مثل هذه السيناريوهات يوميًا في مصافي النفط ومحطات توليد الطاقة والمنشآت الكيميائية حول العالم. تُعد وحدة التحكم ABB AC800M ركيزة أساسية في أنظمة الأتمتة الصناعية، ولكن كأي جزء من البنية التحتية الحيوية، فهي تتطلب صيانة دورية - خاصةً فيما يتعلق باستبدال البطاريات، وإدارة البرامج الثابتة، ومعرفة أماكن العثور على قطع الغيار عند انتهاء عمرها الافتراضي. يُغطي هذا الدليل كل ما تحتاجه للحفاظ على تشغيل وحدة التحكم AC800M بكفاءة عالية، مع خطوات عملية يمكنك تطبيقها فورًا.

ما هو ABB AC800M وحدة التحكم؟

يُعدّ جهاز التحكم المنطقي القابل للبرمجة ABB AC800M عالي الأداء، ويُشكّل جوهر نظام التحكم الموزع ABB Ability System 800xA. صُمّم هذا الجهاز للتحكم في العمليات المعقدة والحساسة للسلامة في قطاعات مثل النفط والغاز، وتوليد الطاقة، والكيماويات، والأدوية، والورق واللب. تشمل عائلة AC800M عدة إصدارات من أجهزة التحكم، كل منها مُصمّم خصيصًا لتلبية متطلبات الأداء والتكرار المختلفة.

· PM861 - وحدة تحكم للمبتدئين للتطبيقات الصغيرة، معالج مركزي واحد، ذاكرة تصل إلى 16 ميجابايت

· PM862 - وحدة تحكم متوسطة المدى مزودة بذاكرة أكبر (32 ميجابايت) ومعالجة أسرع

· PM864 — وحدة تحكم عالية الأداء للتطبيقات المتطلبة، ذاكرة 64 ميجابايت

· PM864A — نسخة من PM864 مزودة بإمكانية التكرار، تدعم تكوينات النسخ الاحتياطي الساخن بنسبة 1:1

· PM866 - وحدة تحكم من الدرجة الأولى مزودة بذاكرة 128 ميجابايت، مصممة لاستراتيجيات التحكم الكبيرة والمعقدة

تتصل وحدات التحكم هذه بلوحات القاعدة TP830 أو TP840، التي توفر اتصال اللوحة الخلفية لوحدات الإدخال/الإخراج، وواجهات الاتصال، ومصادر الطاقة. يتواصل جهاز AC800M مع باقي نظام 800xA عبر شبكة إيثرنت احتياطية (MB300 أو إيثرنت صناعي)، ويدعم مجموعة واسعة من بروتوكولات ناقل المجال من خلال وحدات اتصال مخصصة مثل CI854 (PROFIBUS DP)، وCI857 (EtherNet/IP)، وCI862 (Modbus TCP).

للبرمجة والتكوين، يمكنك استخدام ABB Control Builder M (المدمج الآن في مجموعة هندسة 800xA)، والذي يدعم جميع لغات البرمجة الخمسة IEC 61131-3 - مخطط السلم، مخطط كتلة الوظائف، النص المنظم، قائمة التعليمات، ومخطط الوظائف التسلسلي.

استبدال البطارية: أكثر مهام الصيانة شيوعًا لجهاز AC800M

تُعدّ عملية استبدال البطارية أكثر مهام الصيانة شيوعًا في وحدة تحكم ABB AC800M. تُزوّد ​​البطارية ساعة الوقت الحقيقي بالطاقة، وتحافظ على البرنامج والبيانات في ذاكرة الوصول العشوائي الثابتة (SRAM) عند إيقاف تشغيل وحدة التحكم. في حال نفاد البطارية أثناء توقف النظام، ستفقد برنامج التطبيق، والإعدادات، والبيانات السابقة، ما قد يُؤدي إلى توقف النظام لساعات أو أيام لإعادة تحميله وتشغيله.

أنواع بطاريات AC800M

تستخدم شركة ABB أنواعًا قليلة من البطاريات القياسية في عائلة AC800M:

رقم القطعة | الوصف | يستخدم في

3BSE003991R1 | بطارية ليثيوم، 3.6 فولت، نصف بطارية AA | PM861، PM862

3BSE013230R1 | بطارية ليثيوم، 3.6 فولت، AA | PM864، PM864A، PM866

3BHB004027R0001 | حزمة بطارية لتوفير طاقة احتياطية ممتدة | تطبيقات احتياطية

البطارية 3BSE003991R1 هي بطارية ليثيوم ثيونيل كلوريد بحجم نصف بطارية AA، بينما البطارية 3BSE013230R1 هي بطارية بحجم AA كامل ذات سعة أعلى. يُرجى دائمًا مراجعة دليل جهاز التحكم الخاص بك للتأكد من نوع البطارية المناسبة لطرازك المحدد، حيث أن استخدام بطارية خاطئة قد يؤدي إلى عدم التوافق أو تقليل عمر البطارية الاحتياطية.

عمر البطارية ومؤشرات التحذير

في ظل ظروف التشغيل العادية (25 درجة مئوية، مع تشغيل الجهاز)، تدوم بطارية AC800M من 3 إلى 5 سنوات تقريبًا. أما ارتفاع درجات الحرارة المحيطة فيؤدي إلى تقصير عمر البطارية بشكل ملحوظ، فعند 55 درجة مئوية، قد لا تدوم البطارية سوى 18 شهرًا. يراقب جهاز التحكم جهد البطارية ويُفعّل تنبيه انخفاض الجهد (يظهر على مؤشر LED في اللوحة الأمامية على شكل وميض أحمر "BAT"، ويمكن الإبلاغ عنه عبر نظام الإنذار 800xA) عندما ينخفض ​​الجهد عن الحد الأدنى. عند ظهور هذا التنبيه، يتبقى لديك عادةً من أسبوعين إلى أربعة أسابيع من عمر البطارية الاحتياطية.

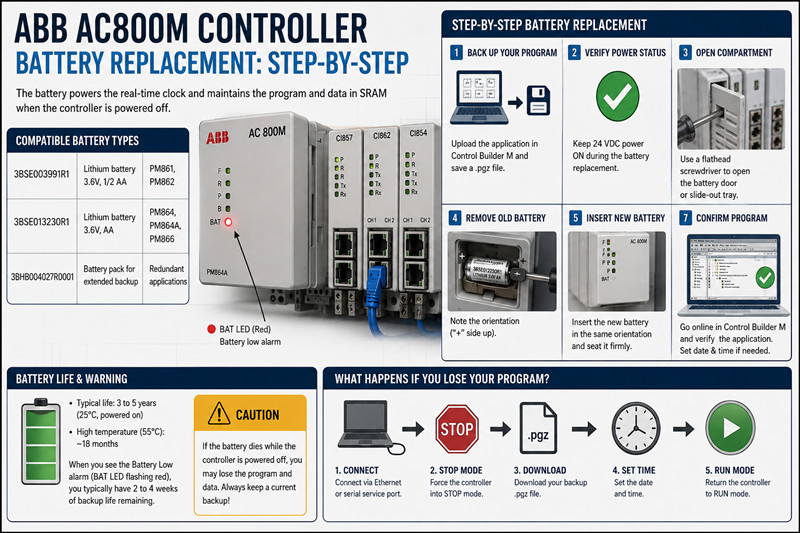

إجراءات استبدال البطارية خطوة بخطوة

يُعد استبدال بطارية جهاز AC800M عملية بسيطة، ولكن عليك اتباع التسلسل الصحيح لتجنب فقدان البيانات:

1. قم بعمل نسخة احتياطية من برنامجك. افتح برنامج Control Builder M، وقم بالاتصال بوحدة التحكم، ثم حمّل التطبيق كاملاً. صدّره إلى ملف بصيغة .pgz واحفظه على محرك أقراص شبكي آمن ونسخة احتياطية محلية. هذه الخطوة ضرورية للغاية، فعلى الرغم من أن استبدال البطارية أثناء التشغيل من شأنه الحفاظ على البرنامج، إلا أن أعطال الأجهزة واردة الحدوث.

2. تحقق من حالة طاقة وحدة التحكم. لا تحتاج البطارية إلى الاحتفاظ بالبيانات إلا عند انقطاع التيار الكهربائي الرئيسي. إذا كانت وحدة التحكم قيد التشغيل (مصدر طاقة 24 فولت تيار مستمر نشط)، يمكنك استبدال البطارية دون أي خطر على البرنامج. توصي ABB بإبقاء الطاقة موصولة أثناء عملية الاستبدال كلما أمكن ذلك.

3. افتح حجرة البطارية. في طرازي PM861/PM862، توجد البطارية في غطاء صغير على اللوحة الأمامية. أما في طرازي PM864/PM866، فتوجد داخل درج منزلق يمكن الوصول إليه من الأمام. استخدم مفك براغي صغيرًا ذا رأس مسطح لفتح الحجرة برفق.

4. أزل البطارية القديمة. اسحبها من مكانها. انتبه إلى اتجاهها - عادةً ما يكون الطرف الموجب مُعلَّمًا بعلامة "+" داخل الحجرة.

5. أدخل البطارية الجديدة. ضعها بنفس اتجاه البطارية القديمة. تأكد من تثبيتها بإحكام في مكانها.

6. أغلق حجرة البطارية وتأكد من توصيلها. أغلق الباب بإحكام أو أعد الدرج إلى مكانه. تحقق من مؤشر LED الخاص بالبطارية في اللوحة الأمامية - يجب أن ينطفئ بعد بضع ثوانٍ. إذا ظل مضاءً أو يومض، فهذا يعني أن البطارية لا تتصل بشكل صحيح.

7. تأكد من سلامة البرنامج. افتح برنامج Control Builder M وقم بتوصيله بوحدة التحكم. تحقق من تحميل التطبيق وتشغيله. اضبط ساعة النظام إذا كانت تعرض وقتًا خاطئًا - وهذا أمر طبيعي بعد استبدال البطارية.

ماذا يحدث إذا فقدت برنامجك؟

إذا نفدت البطارية أثناء إيقاف تشغيل وحدة التحكم، فسيتم تشغيل نظام فارغ. ستحتاج إلى:

· قم بالاتصال عبر برنامج Control Builder M عبر الإيثرنت أو منفذ الخدمة التسلسلي

· قم بإجبار وحدة التحكم على وضع الإيقاف

· قم بتنزيل ملف .pgz الاحتياطي الخاص بك

· حدد التاريخ والوقت

· أعد وحدة التحكم إلى وضع التشغيل

لهذا السبب، يُعدّ الاحتفاظ بنسخ احتياطية محدّثة أهمّ ممارسة صيانة لأيّ نظام AC800M. خزّن هذه النسخ خارج وحدة التحكّم – على خادم ملفات، وفي قاعدة بيانات هندسة نظام التحكّم الموزّع، والأفضل في مستودع مُتحكّم في إصداراته.

وحدات الاتصال والإدخال/الإخراج: ما تحتاج إلى معرفته

يتواصل جهاز AC800M مع العالم الخارجي عبر وحدات الإدخال/الإخراج ووحدات الاتصال المثبتة في الرف. يساعدك فهم مجموعة الوحدات على تخطيط عمليات الترقية واستبدالها.

وحدات واجهة الاتصال (CI)

الوحدة | البروتوكول | ملاحظات

CI854 | PROFIBUS DP-V1 | منفذان RJ45، سرعة تصل إلى 12 ميجابت في الثانية

CI857 | إيثرنت/IP | أوضاع الماسح الضوئي والمحول

CI862 | Modbus TCP | عميل/خادم، حتى 20 اتصالاً

CI867 | PROFINET IO | دعم وحدة التحكم والجهاز

CI871 | HART | تمرير HART متعدد الإرسال

تتصل هذه الوحدات بحامل TP830/TP840 وتتواصل مع وحدة التحكم عبر اللوحة الخلفية الداخلية. من نقاط الضعف الشائعة موصلات RJ45 (نتيجة التآكل الناتج عن التوصيل المتكرر) والمكثفات الإلكتروليتية في وحدات CI854/CI857 القديمة، والتي قد يتغير أداؤها بعد 8-10 سنوات.

سلسلة SM I/O

توفر وحدات سلسلة SM (S800 I/O) إمكانية توصيل الإدخال/الإخراج للعمليات. تشمل الوحدات الرئيسية ما يلي:

· SM810 — مدخل رقمي ذو 16 قناة، 24 فولت تيار مستمر

· SM811 ​​— مخرج رقمي ذو 16 قناة، 24 فولت تيار مستمر، 0.5 أمبير لكل قناة

· SM812 — مدخل تناظري ذو 8 قنوات، 4-20 مللي أمبير/HART

· SM813 — مخرج تناظري ثماني القنوات، 4-20 مللي أمبير

· SM814 — مدخل RTD/مزدوج حراري ذو 8 قنوات

تُركّب هذه الوحدات ميدانيًا على رفوف الإدخال/الإخراج S800 وتُوصل بوحدة التحكم عبر شبكة إدخال/إخراج PROFIBUS DP أو Ethernet. وهي موثوقة عمومًا، ولكنها قد تتعرض لانقطاع في القناة نتيجة لارتفاع مفاجئ في التيار أو تسرب الرطوبة في البيئات القاسية.

تكوينات زائدة مع PM864A

بالنسبة للعمليات الحيوية، يدعم جهاز التحكم PM864A التكرار بنسبة 1:1. في نظام التكرار، يعمل جهازا تحكم PM864A بالتوازي - أحدهما نشط والآخر احتياطي. يتزامنان عبر وصلة ألياف ضوئية مخصصة (كابل التزامن)، وفي حال تعطل جهاز التحكم النشط، يتولى الجهاز الاحتياطي العمل دون أي انقطاع للعملية. تتطلب التكوينات المتكررة ما يلي:

· وحدتا تحكم PM864A

· لوحتا قاعدة TP840

· كابل ألياف ضوئية متزامن (3BSE030920R1)

· وحدات تزويد الطاقة الاحتياطية (SD821 أو SD822)

· وحدات اتصال زائدة

يتطلب إعداد التكرار بشكل صحيح تكوينًا محددًا في Control Builder M - تحتاج إلى تعيين وحدات التحكم كزوج "عالي التوافر 1:1" وتكوين معلمات فاصل المزامنة والمهلة الزمنية.

برنامج Control Builder M: البرامج الثابتة والتوافق

يُعد Control Builder M (CBM) أداة هندسية خاصة بنظام AC800M. وهو الآن مُضمن كجزء من مجموعة أدوات الهندسة ABB Ability System 800xA، ولكن لا تزال الإصدارات المستقلة قيد الاستخدام في العديد من المواقع.

مصفوفة توافق الإصدارات

إصدار CBM | البرامج الثابتة المدعومة | ملاحظات

5.1 | PM861/PM862 FW 3.0-3.2 | إصدار قديم، لم يعد مدعومًا

6.0 | PM864/PM864A FW 4.0-4.2 | منتشر على نطاق واسع

6.1 | PM864/PM866 FW 4.2-5.0 | المعيار الحالي

6.2 | جميع الطرازات، الإصدار 5.1+ | الأحدث، جزء من 800xA 6.2

عملية ترقية البرامج الثابتة

يتطلب تحديث برنامج AC800M الثابت ما يلي:

8. قم بتنزيل حزمة البرامج الثابتة المناسبة من بوابة دعم ABB (يتطلب ذلك اتفاقية خدمة سارية المفعول).

9. قم بتحميل البرنامج الثابت في برنامج Control Builder M

10. قم بالاتصال بوحدة التحكم وابدأ تنزيل البرنامج الثابت

11. ستتم إعادة تشغيل وحدة التحكم وتشغيل البرنامج الثابت الجديد

تحذير: تحديثات البرامج الثابتة غير قابلة للتراجع على بعض الأجهزة القديمة - راجع ملاحظات الإصدار قبل المتابعة. قم بالتحديث دائمًا أثناء فترة توقف مُخطط لها، وليس أثناء التشغيل الفعلي.

الأسعار والتوافر

وصل عمر منتج AC800M إلى مرحلة النضج، وقد قامت شركة ABB بتحويل أو بصدد تحويل العديد من طرازاتها إلى حالة "الشراء الأخير" (LTB). إليكم الوضع الحالي:

متوفر الآن

· لا يزال طرازا PM864 وPM864A متوفرين جديدين من خلال شركاء ABB المعتمدين. يُرجى توقع فترة انتظار تتراوح بين 4 و8 أسابيع. الأسعار الجديدة: تتراوح بين 3500 و5500 دولار أمريكي تقريبًا، وذلك حسب المواصفات والكمية.

· PM866 — متوفر ولكنه أغلى ثمناً (يتراوح سعره بين 6000 و8000 دولار أمريكي جديد). قد تصل مدة الانتظار إلى 10-12 أسبوعاً.

· PM861 وPM862 — حالة LTB متوفرة في العديد من الطرازات. المخزون الجديد محدود بمخزون القنوات الحالي.

وحدات الاتصال والإدخال/الإخراج

· CI854/CI857/CI862 — متوفرة جديدة بشكل عام، بسعر يتراوح بين 800 و2000 دولار أمريكي حسب الوحدة. مدة التسليم من 4 إلى 6 أسابيع.

· وحدات الإدخال/الإخراج SM — متوفرة على نطاق واسع، من 200 دولار إلى 800 دولار لكل وحدة.

· قواعد TP830/TP840 — متوفرة جديدة ولكنها باهظة الثمن (1000-2500 دولار). سوق المستعمل نشط.

أسعار السوق الثانوية

سوق مكونات AC800M المستعملة والمجددة سوقٌ نشطة. توقع ما يلي:

· PM864/PM864A: من 1200 إلى 2500 دولار أمريكي مستعملة، حسب الحالة والضمان

· CI854/857/862: 350-800 دولار أمريكي مستعملة

· وحدات الإدخال/الإخراج SM: 75-300 دولار مستعملة

· البطاريات (3BSE003991R1): من 15 إلى 30 دولارًا أمريكيًا جديدة من الموزعين

لضمان الحصول على مصادر موثوقة، تعامل مع موزعين معتمدين لأنظمة الأتمتة الصناعية يقومون بفحص معداتهم المستعملة وتقديم ضمان عليها. تُعدّ قطع الغيار المقلدة مشكلة معروفة في سوق ABB، لذا اشترِ فقط من مصادر موثوقة.

التعليمات

س: كم مرة يجب عليّ استبدال بطارية جهاز ABB AC800M الخاص بي؟

ج: كل 3 إلى 5 سنوات في الظروف العادية (درجة حرارة محيطة 25 درجة مئوية، مع تشغيل الجهاز). استبدل البطارية فورًا عند ظهور مؤشر LED لانخفاض مستوى البطارية. في البيئات ذات درجات الحرارة المرتفعة (أعلى من 50 درجة مئوية)، استبدل البطارية كل 18 إلى 24 شهرًا.

س: هل يمكنني استبدال بطارية AC800M أثناء تشغيل وحدة التحكم؟

ج: نعم. تحتفظ البطارية ببيانات الساعة في الوقت الحقيقي وذاكرة الوصول العشوائي الثابتة (SRAM) فقط عند انقطاع التيار الكهربائي الرئيسي. عند توصيل مصدر طاقة 24 فولت تيار مستمر، يمكنك استبدال البطارية دون التأثير على البرنامج قيد التشغيل. يُنصح دائمًا بعمل نسخة احتياطية من برنامجك أولًا كإجراء احترازي.

س: جهاز PM864 الخاص بي لا يتصل بالإنترنت في برنامج Control Builder M. ما المشكلة؟

ج: تحقق من ثلاثة أمور: (1) كابل الإيثرنت ومؤشرات حالة وحدة CI857/CI862، (2) تطابق عنوان IP في إعدادات مشروع CBM مع عنوان IP الفعلي لوحدة التحكم، (3) عدم وجود عطل في وحدة التحكم (تحقق من مؤشرات LED في اللوحة الأمامية). إذا كان مؤشر MS (حالة الوحدة) مضاءً باللون الأحمر، فقد يكون هناك عطل في الجهاز.

س: ما الفرق بين ABB AC800M و AC800PEC؟

ج: وحدة التحكم AC800M هي وحدة تحكم قياسية لنظام التحكم الموزع 800xA، وهي مصممة لأتمتة العمليات العامة. أما وحدة التحكم AC800PEC فهي وحدة تحكم قابلة للبرمجة عالية السرعة تُستخدم لتطبيقات المنطق السريع مثل التحكم في التوربينات الغازية والمحركات. لا يمكن استبدال هاتين الوحدتين.

س: هل جهاز ABB AC800M قديم؟

ج: لا، لكن بعض الطرازات تقترب من نهاية عمرها الافتراضي. الطرازان PM861 وPM862 معروضان للبيع لمرة واحدة فقط. أما الطرازان PM864A وPM866 فلا يزالان يُباعان ويُدعمان بشكل فعال. المنصة البديلة من ABB هي AC 800M Hi (بنطاق درجة حرارة أوسع وأمن سيبراني مُحسّن)، لكن الطراز القياسي AC800M لا يزال يحظى بدعم واسع.

س: أين يمكنني تنزيل برنامج برمجة ABB AC800M؟

ج: يتوفر برنامج Control Builder M عبر بوابة عملاء ABB (myABB) للعملاء الذين لديهم اتفاقية خدمة سارية. كما يتم توزيعه كجزء من حزمة ABB Ability System 800xA الهندسية. وهو غير متاح للتنزيل العام، إذ يتطلب ترخيصًا ساريًا وعقد دعم.

س: ماذا يحدث إذا استخدمت البطارية الخاطئة في جهاز AC800M الخاص بي؟

ج: استخدام بطارية ذات سعة أقل من اللازم (مثل بطارية نصف AA في جهاز PM864 الذي يتطلب بطاريات AA) سيؤدي إلى تقليل وقت التشغيل الاحتياطي، وقد لا يتم تثبيتها بإحكام. كما أن استخدام بطارية ذات تركيبة كيميائية خاطئة قد يتسبب في تسرب أو ضعف التوصيل. لذا، تأكد دائمًا من رقم قطعة ABB الصحيح من دليل جهاز التحكم الخاص بك.

س: هل يمكنني دمج وحدات التحكم PM864 و PM866 في زوج احتياطي؟

ج: لا. يجب أن تستخدم الأزواج الاحتياطية نفس طرازات التحكم - إما اثنين من طراز PM864A أو اثنين من طراز PM866. لا تدعم ABB استخدام طرازات مختلفة، وسيؤدي ذلك إلى فشل المزامنة.

حافظ على تشغيل جهاز AC800M الخاص بك

يُعدّ جهاز التحكم ABB AC800M منصةً موثوقةً ومُجرّبةً تُشغّل بعضًا من أكثر العمليات الصناعية تطلبًا في العالم. سيضمن استبدال البطاريات بانتظام، وإدارة البرامج الثابتة، وتوفير قطع الغيار بشكلٍ ذكي استمرار تشغيل نظامك لسنواتٍ قادمة. سواءً كنتَ تُخزّن بطاريات احتياطية، أو تُحدّث وحدات الاتصال، أو تُخطّط لاستبدال جهاز التحكم، فإنّ فهم عائلة AC800M - بدءًا من PM861 للمبتدئين وصولًا إلى PM864A الاحتياطية - يُساعدك على اتخاذ قراراتٍ أفضل وتجنّب فترات التوقف المُكلفة.

-------------------------------------------------------------------------------------------------------------------
