نظام بنتلي نيفادا 3500: دليل الصيانة وقطع الغيار لحماية الآلات
لك بنتلي، نيفادا تعطلت قناة في وحدة التحكم 3500 في خط ضاغط حيوي، ويطلب مهندس المصنع استبدال وحدة الإدخال/الإخراج قبل الصيانة الدورية القادمة. إذا كنت مسؤولاً عن حماية الآلات الدوارة في قطاعات النفط والغاز، أو توليد الطاقة، أو الصناعات الثقيلة، فأنت تعلم أن نظام 3500 هو العمود الفقري لمراقبة الاهتزازات لديك، والحفاظ على تشغيله يتطلب معرفة الوحدات المحددة، وخصائص البرامج الثابتة، ومصادر قطع الغيار دون تجاوز ميزانية الصيانة.

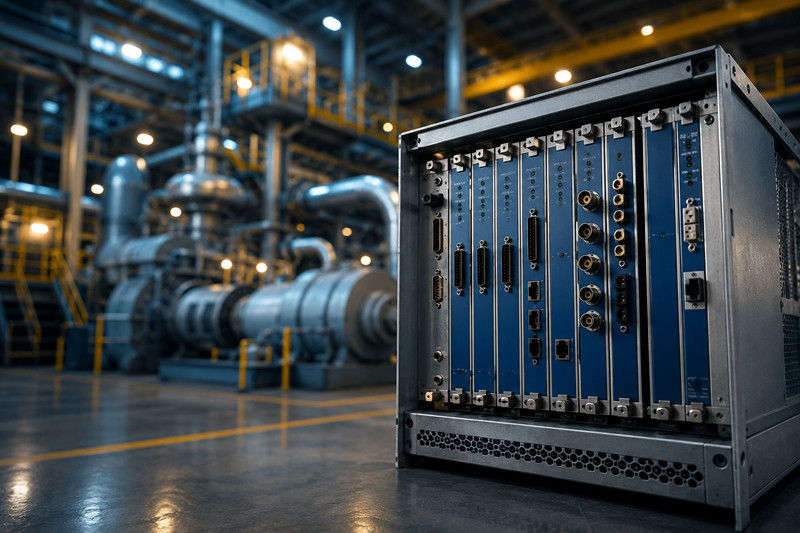

نظام Bently Nevada 3500 هو نظام مراقبة وحماية للآلات قائم على الرفوف. تخيل أنه هيكل مقاس 19 بوصة (الرف) يستوعب ما يصل إلى 14 وحدة بأي تركيبة - كل وحدة تتولى مهمة محددة: معالجة إشارة مسبار التقارب، أو مراقبة الاهتزازات، أو مراقبة درجة الحرارة، أو إخراج المرحل، أو الاتصالات مع نظام التحكم الموزع أو سجل بيانات المصنع.
تشمل التكوينات الشائعة للرفوف ما يلي:
توجد هذه الرفوف في غرف التحكم وصناديق التوصيل الميدانية من حوض بيرميان إلى بحر الشمال، وغالبًا ما تعمل لمدة عقد أو أكثر دون تفكيك كامل.
تُجرى معظم أعمال الصيانة على نظام 3500 تحت ضغط الوقت. على سبيل المثال، قد يبدأ محمل ضاغط يعمل بمحرك كهربائي بالارتفاع في درجة الحرارة، ويجب أن تبقى قناة الحماية موصولة بالتيار الكهربائي أثناء استبدال الوحدة المشتبه بها. إليك بعض السيناريوهات التي قد تحدث بالفعل.
يدعم رف 3500 التبديل السريع لمعظم الوحدات، ولكن ليس جميعها. يمكن تبديل وحدات تزويد الطاقة 3500/15 وواجهة الرف 3500/20 أثناء تشغيل الرف. أما بطاقة الشاشة 3500/42، فمن الناحية الفنية نعم، ولكن تبديلها يُسبب عطلاً مؤقتاً في جميع القنوات الأربع أثناء بدء التشغيل (لمدة 5-10 ثوانٍ تقريباً). يُنصح بتجاوز القنوات المتأثرة في نظام التحكم الموزع أو منطق المرحلات قبل إزالة البطاقة.
إجراء استبدال المحرك 3500/42 أثناء التشغيل:
يؤدي استخدام إصدارات مختلفة من البرامج الثابتة على نفس الحامل إلى خطر حدوث أعطال في الاتصال باللوحة الخلفية. لذا، احرص دائمًا على استخدام الإصدار الرئيسي.
يعمل جهاز 3500/42 مع كلٍ من مجسات التقارب 3300 XL مقاس 5 مم/8 مم ومجسات سلسلة 7200، ولكن تكوين الوحدة هو ما يحدد نوع المجس المتوافق. من المشاكل الشائعة: استبدال مجس 3300 XL بمجس من سلسلة 7200 دون تحديث تكوين القناة في برنامج Rack Configuration. يتطلب جهاز 3500/42 عوامل قياس ومنحنيات خطية محددة. تشغيل مجس 7200 بإعدادات 3300 XL سيؤدي إلى اختلاف قراءة جهد الفجوة بما يصل إلى 2 فولت.
تسحب هذه الرفوف هواء التبريد من الأسفل وتُخرجه من الأعلى. في المنشآت الواقعة في الشرق الأوسط أو ساحل الخليج، يُعد تراكم الغبار والرمل على مرشحات المراوح السبب الرئيسي لتلف الوحدات قبل الأوان. لذا، يُنصح بتنظيف المرشحات أو استبدالها كل 90 يومًا في البيئات الملوثة. أما تكثف الرطوبة في الرفوف المثبتة ميدانيًا (وهو أمر شائع في المنصات البحرية والمناطق الباردة) فيؤدي إلى انقطاع متقطع في توصيلات اللوحة الخلفية، لذا يُنصح بوضع طبقة عازلة على حواف لوحة الدوائر المطبوعة المكشوفة أثناء التركيب.
يمكن تحديث البرامج الثابتة لوحدات 3500 (المخزنة في ذاكرة الفلاش على كل وحدة معالجة) ميدانيًا باستخدام برنامج 3500 Rack Configuration. للقيام بذلك، تحتاج إلى جهاز يعمل بنظام ويندوز مزود بمنفذ تسلسلي أو محول USB إلى تسلسلي متصل بوحدة 3500/22M TDI. يُرجى ملاحظة أن الإصدارات القديمة من برنامج التهيئة قد تواجه مشكلات في الاستقرار والتوافق على نظام ويندوز 11؛ لذا يُنصح باستخدام نظام تشغيل قديم أو معتمد رسميًا.
مشكلة ترقية البرامج الثابتة: تؤدي ترقية جهاز 3500/42 من الإصدار 3.x إلى الإصدار 5.x إلى تغيير في تعيين البيانات الداخلية. إذا كان نظام التحكم الموزع (DCS) الخاص بك يقرأ قيم الاهتزاز عبر بروتوكول Modbus من خلال بوابة 3500/92، فيجب عليك تحديث خريطة سجلات Modbus في إعدادات 3500/92. بعد ترقية 3500/42. تخطَّ هذه الخطوة وسيقرأ نظام DCS بيانات غير صحيحة.
توفر وحدات الترحيل 3500/32 و3500/34 أربعة أو ثمانية مخارج ترحيل لإشارات الإنذار والفصل في حالات الخطر. تستخدم معظم المصانع نظامًا آمنًا ضد الأعطال: حيث يتم تنشيط المرحلات أثناء التشغيل العادي وفصلها عند الفصل. هذا يعني أن تعطل وحدة الترحيل، أو انقطاع التيار الكهربائي، أو وجود سلك مقطوع، يؤدي تلقائيًا إلى حالة الفصل. اختبر منطق تصويت المرحلات (1 من 1، 2 من 2، أو 1 من 2) خلال كل دورة صيانة - إذ أن عدم تطابق التصويت بين وحدة التحكم ووحدة التحكم الموزعة (DCS) يتسبب في حالات فصل وهمية.
في حال فقدان وحدة الواجهة المركزية (وحدة 3500/20 أو وحدة 3500/22M TDI التي تعمل كواجهة أساسية للرف)، يصبح الرف بأكمله غير قابل للاستخدام - لا تستجيب أي وحدة، وتبقى جميع مخارج المرحلات على حالتها الأخيرة. لذا، يُنصح دائمًا بتوفير وحدة واجهة احتياطية ووحدة تزويد طاقة 3500/15. قد تصل مدة انتظار وحدة 3500/20 أو 3500/22M جديدة من شركة بيكر هيوز إلى 12-18 أسبوعًا. أما الوحدات المُجددة، فتتوفر عادةً خلال أيام.
س: هل يمكنني وضع وحدات جديدة ووحدات مجددة في نفس رف Bently Nevada 3500؟
A: نعم، طالما أن إصدار البرنامج الثابت متطابق في كل نوع من أنواع الوحدات. يعمل دمج بطاقات 3500/42 الجديدة والمجددة بشكل جيد إذا كانت كلتاهما تعملان بنفس إصدار البرنامج الثابت. لا تهتم واجهة الحامل بحالة التجديد، بل بإصدار البرنامج الثابت وتعيين التكوين فقط.
س: كيف أعرف ما إذا كانت وحدة 3500/42 الخاصة بي بحاجة إلى تحديث البرامج الثابتة؟
A: إذا أظهر برنامج النظام 1 أخطاءً في الاتصال على قناة معينة، أو إذا أشار برنامج تكوين الرف 3500 إلى عدم تطابق في الإصدار أثناء استبدال وحدة، فأنت بحاجة إلى الترقية. تحقق من إصدار البرنامج الثابت على ملصق الوحدة أو عبر شاشة "حول" في البرنامج.
س: ما هو العمر الافتراضي لحامل 3500 النموذجي قبل أن يصبح التقادم مشكلة؟
A: لا تزال شركة بيكر هيوز تدعم منصة 3500، لكن الوحدات المصنعة قبل عام 2010 تقترب من نهاية عمرها الافتراضي لإجراء عمليات الصيانة في المصنع. وتخطط معظم المواقع لاستخدامها لمدة تتراوح بين 15 و20 عامًا قبل الانتقال إلى سلسلة Bently Nevada Orbit 60 الأحدث.
س: لماذا يستمر جهاز الرف 3500 الخاص بي في إظهار "خطأ في القناة" على أحد مداخل المجس حتى بعد استبدال الوحدة؟
A: من المرجح أن يكون العطل في كابل المجس، أو كابل التمديد، أو مجس التقارب نفسه. تحقق من مقاومة الكابل وعزله باستخدام مقياس الأوم - فالكابل التالف بالقرب من طرف المجس (وهو أمر شائع في الآلات ذات الاهتزازات العالية) يُسبب أعطالًا متقطعة تنتقل عبر الكابل، وليس عبر الوحدة.
س: هل يمكنني استخدام بوابة Modbus 3500/92 مع وحدة تحكم منطقية قابلة للبرمجة (PLC) حديثة من نوع Allen-Bradley ControlLogix؟
A: نعم. يدعم جهاز 3500/92 بروتوكولي Modbus TCP و Modbus RTU. عند ربط السجلات بوحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع ControlLogix، انتبه جيدًا لاحتمالية وجود اختلافات في عناوين العنونة (بدءًا من الصفر مقابل بدءً من الواحد) بين سجل بوابة Bently Nevada وبرنامج تشغيل/علامات Modbus الخاصة بوحدة التحكم المنطقية القابلة للبرمجة، وقم بتعديل الإزاحة بمقدار واحد إذا بدت البيانات منحرفة.
س: كم من الوقت يستغرق عادةً إعادة تأهيل وحدة 3500 من قبل مركز إصلاح تابع لجهة خارجية؟
A: يستغرق إصلاح الوحدات الشائعة مثل 3500/42 أو 3500/15 عادةً من 5 إلى 10 أيام عمل. أما الوحدات غير الشائعة (مثل 3500/44 و3500/50 مقياس سرعة الدوران) فقد يستغرق إصلاحها من 3 إلى 4 أسابيع إذا احتاج مركز الإصلاح إلى توفير دوائر متكاملة خاصة (ASICs).
--------------------------------------------------------------------------------------------------------------------------------------------------------
