لنكن صريحين: معظم رفوف ControlLogix التي أراها في الميدان لا تحتاج إلى أن تكون من ControlLogix. 1756-L73 تشغيل جهاز بثلاثين منفذ إدخال/إخراج يعني أن معالجًا بقيمة 6000 دولار يقوم بعمل لا تتجاوز قيمته 1200 دولار. لقد فتحتُ خزائن كهذه ثلاث مرات هذا العام. اللوحة ضعف الحجم المطلوب، وقطع الغيار تكلف ثلاثة أضعاف، ويحتاج الكهربائي إلى سلم للوصول إلى المعالج.

لا أحد يريد الاعتراف بأنه بالغ في المواصفات. كتب مُكامل الأنظمة عبارة "للتوسع المستقبلي" في المواصفات، لكن هذا التوسع لم يتحقق. في المقابل، يقوم جهاز CompactLogix الموجود في الخزانة المجاورة بتشغيل جهاز مطابق، وتكلفة قطع غياره زهيدة، ولم يتعطل طوال أربع سنوات.

لكن لا تفهموا هذا الكلام على أنه هجوم على فكرة أن "وحدات التحكم المنطقية القابلة للبرمجة الصغيرة جيدة، ووحدات التحكم المنطقية القابلة للبرمجة الكبيرة سيئة". لقد رأيت أيضاً 1769-L36ERM تنسيق ثلاثة محاور حركة وشبكة محركات التردد المتغير من لوحة خلفية واحدة، أشبه بتجاوز قدرة تحمل جهاز كبير. هذا النوع من الأعطال يكلف نفس القدر، ولكن بثمن باهظ.

إليكم ما يغفل عنه معظم الناس. تشترك العائلتان في بيئة البرمجة نفسها، ومجموعة التعليمات نفسها، وبرنامج Studio 5000 نفسه، لكنهما لا تشتركان في أي من مكونات الأجهزة. إنهما ليستا مجرد "نسخة كبيرة ونسخة صغيرة" من بعضهما البعض؛ بل هما بنيتان تتحدثان اللغة نفسها، والتعامل معهما على أنهما قابلتان للتبديل سيؤدي بك إلى الحصول على جهاز باهظ الثمن أو جهاز ضخم لا يفي بالغرض. دعونا نكون صريحين: ما يلي هو ما صُممت كل منصة لأجله، وتكلفة امتلاكها على مدى عشر سنوات، وكيفية اختيار المنصة التي لن تُسبب لك الإحراج أمام فريق الصيانة. لقد أمضيت أكثر من عشرين عامًا في هذا المجال، وإليكم كل ما أعرفه دون الحاجة إلى كتيبات المبيعات.

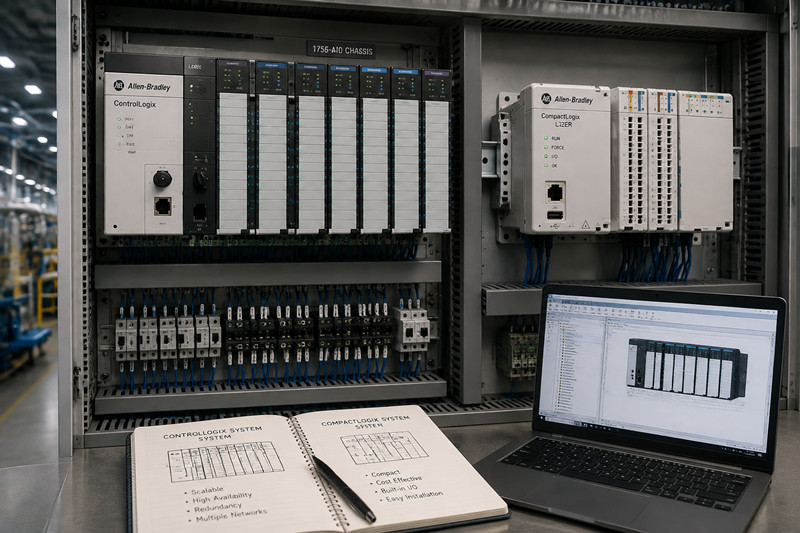

عائلتان، استوديو واحد، لا أجزاء مشتركة

نظام ControlLogix هو نظام معياري قائم على هيكل. تشتري رفًا، يُسمى الهيكل، وتُركّب فيه البطاقات. المعالج عبارة عن بطاقة واحدة، ووحدة التزويد بالطاقة مثبتة على الجانب، وكل بطاقات الإدخال/الإخراج والاتصالات والحركة تُوصل باللوحة الخلفية. يتوفر الهيكل بخمسة أحجام قياسية: 1756-A4 بأربعة فتحات، و1756-A7 بسبعة، و1756-A10 بعشرة، و1756-A13 بثلاثة عشر، و1756-A17 بسبعة عشر.

CompactLogix عبارة عن هيكل صلب. يضم المعالج ووحدة التزويد بالطاقة ومجموعة من منافذ الإدخال/الإخراج في غلاف واحد مصبوب. يتم تثبيته على اللوحة الخلفية، وتُعلق وحدات التوسعة على الجانب عبر ناقل تسلسلي قصير. لا يوجد لوحة خلفية، ولا حامل بطاقات، ولا بطاقات اتصال قابلة للاستبدال. ما تراه هو ما تحصل عليه، ويتم تحديده عند الشراء.

يُحدد هذا الاختلاف المعماري كيفية تحديد حجم القطع وإصلاحها وتوسيعها وتخزين قطع الغيار. لا تتداخل قطع غيار ألين برادلي على الإطلاق: 1756-IB16 بطاقة الإدخال لا تتوافق مع نظام CompactLogix، و 1769-معدل الذكاء 16 لن يتناسب مع رف ControlLogix. إذا كنت تستخدم كلا النظامين، فأنت بحاجة إلى تخزين قطع غيار في صندوقين منفصلين، وهذا يمثل تكلفة حقيقية ومتكررة.

كونترول لوجيكس: مصممة كشاحنة، وبسعر سيارة دفع رباعي فاخرة

يوجد برنامج ControlLogix لسبب واحد: إنه الخيار الذي تختاره عندما يكون النظام كبيرًا جدًا أو سريعًا جدًا أو بالغ الأهمية بحيث لا يمكن لأي برنامج أصغر حجمًا استخدامه.

يقوم التصميم المعماري بالعمل الشاق

بفضل توصيل كل وحدة باللوحة الخلفية، يتميز نظام ControlLogix بقابلية توسع لا مثيل لها في نظام CompactLogix. هل تحتاج إلى المزيد من منافذ الإدخال/الإخراج؟ أضف هيكلًا آخر وقم بتوصيله بـ 1756-EN2T أو 1756-EN2TR وحدة EtherNet/IP، وتتعامل المعالجات مع الرفوف البعيدة كما لو كانت محلية. يضيف جهاز 1756-EN2TR منفذ RJ45 ثانيًا وميزة مزامنة CIP. لا تزال المصانع القديمة تستخدم ControlNet مع جهاز 1756-CNB وDeviceNet مع جهاز 1756-DNB، لذا يمكن لرف واحد أن يضم شبكات المصنع القديمة معًا. لا يمكن لجهاز كبير الحجم القيام بذلك.

هل تحتاج إلى ذاكرة أكبر؟ يحتوي جهاز 1756-L82E على ذاكرة مستخدم بسعة 5 ميجابايت و 1756-L85E تحتوي وحدة التحكم على ذاكرة بسعة 20 ميجابايت، تكفي لجدول وصفات الدفعات، وقاعدة بيانات الإنذارات، ومخزن مؤقت للبيانات التاريخية. هل تحتاج إلى نظام احتياطي؟ هذا يعتمد على المكونات المادية، وليس على حيل برمجية، وهو ما يُوضحه العنوان أدناه.

صُممت وحدات الإدخال/الإخراج لتحمل ظروف التشغيل الصناعية القاسية. توفر لك وحدة 1756-IB16 ستة عشر مدخلاً بجهد 24 فولت تيار مستمر مع عزل وتشخيص لكل نقطة، بينما توفر وحدة 1756-OB16 نفس الميزات للمخارج. عند بدء تعطل جهاز ميداني، يُحدد التشخيص القناة التي بدأت بالتعطل قبل توقف الجهاز عن العمل. أما في نظام CompactLogix، فيمكنك معرفة وقت توقف الجهاز عن العمل.

تأتي القوة من 1756-PA72مصدر طاقة تيار متردد 120/240 فولت مصنف لتيار لوحة خلفية 6 أمبير، أو 1756-PB72، وهو نظيره ذو جهد 24 فولت تيار مستمر، تم تحديد حجمه بناءً على إجمالي سحب التيار لكل بطاقة. إذا أخطأت في ذلك، فستواجه انقطاعات جزئية في التيار الكهربائي في أسوأ الأوقات، عادةً الساعة الثالثة صباحًا أثناء تشغيل مجموعة من البطاقات.

التكرار هو العامل المميز الحقيقي

لا أحد يُريد الاعتراف بذلك، لكنّ التكرار هو السبب الرئيسي الذي يدفع المصانع لشراء ControlLogix. تقوم وحدة التكرار 1756-RM2، الموجودة في كل هيكل، بربط معالجين بحيث عندما يتعطل المعالج الأساسي، يتولى المعالج الاحتياطي المهمة بسلاسة تامة مع نقل سلس للبرامج والبيانات. هذا هو مفهوم التوافر العالي، على غرار أنظمة التحكم الموزعة (DCS)، مُدمجًا في وحدة تحكم منطقية قابلة للبرمجة (PLC)، وهو ما لا يُقدمه CompactLogix. لا يوجد CompactLogix مُكرر، ولن يكون هناك. إذا كان تطبيقك لا يتحمل استبدال المعالج، فعليك شراء ControlLogix، بلا شك.

لا تُعدّ أنظمة النسخ الاحتياطي مجانية. فأنت تشتري نسختين من كل شيء، بالإضافة إلى كابلات المزامنة، ووقت الإعداد، واختبارات تجاوز الأعطال السنوية. النظام الذي لا يخضع لاختبارات تجاوز الأعطال ليس إلا وسيلة مكلفة للحصول على معالجين معطلين.

تطبيقات الحركة والعمليات

يُعدّ برنامج ControlLogix هو النظام الأساسي لأنظمة الحركة من شركة Allen-Bradley. 1756-M02AE, 1756-M03SE، ووحدات SERCOS 1756-M08SEE، والحركة الأحدث عبر EtherNet/IP، تشغل تطبيقات متعددة المحاور منسقة لا يوجد لدى CompactLogix L36ERM مساحة كافية لها.

ثم هناك عالم العمليات. يُعدّ نظام ControlLogix مع PlantPAx بمثابة ردّ شركة Allen-Bradley على أنظمة التحكم الموزعة (DCS)، وهو ردٌّ فعّالٌ وجديرٌ بالثقة. 1756-IF8 و 1756-IF16 المدخلات التناظرية، ومخرجات 1756-OF8 و1756-OF4، وPID مع الضبط التلقائي، وإدارة الإنذارات، وتسلسل الدفعات، كلها تعمل في نفس الهيكل مثل منطقك المنفصل.

المحتالون الصادقون

والآن نأتي إلى الجزء الذي يتجاهله مندوبو المبيعات. برنامج ControlLogix باهظ الثمن. 1756-L82E قوائم تتراوح أسعارها بين 6000 و9000 دولار، و 1756-L85E يقع شمال ذلك. أضف هيكلًا، و 1756-PA72زوج من 1756-EN2TR تُكلّف الوحدات النمطية ووحدات الإدخال/الإخراج، بالإضافة إلى خزانة صغيرة ذات عشرة فتحات، ما بين 25,000 و40,000 دولار أمريكي قبل حتى توصيل أي سلك ميداني. ويُضيف المعالج الاحتياطي الساخن ما بين 7,000 و10,000 دولار أمريكي إلى المخزون الذي لا يُستخدم إلا عند تعطل أحد المكونات.

الحجم كبير أيضاً. هيكل 1756-A13 المزود بمعالج وبطاقتي اتصال وتسع بطاقات إدخال/إخراج يحتاج إلى تهوية، وحاوية أعمق، واستهلاك طاقة أكبر من وحدة تخزين تقليدية. لقد رأيت مصانع تضع واحدة في لوحة بحجم CompactLogix ثم تتساءل عن سبب انطلاق إنذار ارتفاع درجة الحرارة كل صيف.

وأمر آخر: لقد انتهى جيل L6x. 1756-L61, 1756-L63وتصل معالجات L6x الجديدة إلى آخر فرصة للشراء في عامي 2024 و2025، وقد انتهت تلك الفرصة. لا توجد معالجات L6x جديدة؛ فالمخزون الحالي هو سوق ثانوي لمنصة توقفت شركة ألين برادلي عن دعمها. لا تزال عائلتا 1756-L7x و1756-L8x مستخدمتين، ولكن في كل عام تُبقي فيه معالج L63 قيد التشغيل، فأنت تُخاطر بمصنعك على قطعة يصعب العثور عليها. قطع غيار PLC لأنظمة L6x آخذة في النضوب، وقد شاهدت سعر معالج 1756-L63 المستعمل يتضاعف تقريبًا خلال ثمانية عشر شهرًا. خطط للترقية قبل أن يُخطط لها السوق نيابةً عنك.

كومباكت لوجيكس: اللبنة التي تدير العالم

والآن، المنصة التي تشغل فعلياً معظم الآلات على هذا الكوكب.

عائلة 1769

لا يزال خط إنتاج 1769 موجودًا منذ أكثر من عقدين من الزمن، وهو يُعتبر العمود الفقري للعمل. وتتراوح معالجاته من 1769-L16ER، قطعة صغيرة مزودة بذاكرة 512 كيلوبايت، مثالية لجهاز واحد، وصولاً إلى 1769-L18ER، ال 1769-L24ER-QBFC1B مزود بوحدات إدخال/إخراج مدمجة بجهد 24 فولت تيار مستمر، ومدخلين تناظريين، ومخرجين تناظريين، وعداد، 1769-L30ER، ال 1769-L33ERو 1769-L36ERMيُضيف هذا الطراز محوري حركة مدمجين. يُعدّ L33ER على الأرجح وحدة التحكم المنطقية القابلة للبرمجة (PLC) الأكثر شيوعًا في المصانع في الأمريكتين والشرق الأوسط حاليًا: وحدة تحكم بسعة 2 ميجابايت مزودة ببروتوكول EtherNet/IP مدمج، تكفي لتشغيل آلة متوسطة الحجم، بتكلفة أقل بكثير من ControlLogix. هل ترغب في مزيد من المرونة؟ يتوفر الطرازان 1769-L37ERM و1769-L38ERM، لكنهما يظلان ضمن نفس ناقل البيانات التسلسلي وحدود الحركة ثنائية المحاور.

تتدلى منافذ الإدخال/الإخراج من جانب وحدة التحكم على ناقل 1769. يوفر لك 1769-IQ16 ستة عشر مدخلاً بجهد 24 فولت تيار مستمر، و1769-OW16 ستة عشر مخرجاً للمرحلات، و1769-IF4 أربعة مداخل تناظرية، بينما تغطي باقي المجموعة مداخل التيار المتردد ووحدات المزدوجات الحرارية. يتم توفير الطاقة من 1769-PA4، بقدرة 4 أمبير عند 120/240 فولت تيار متردد، أو 1769-PA2 بقدرة 2 أمبير، مثبتة بمسامير في الطرف الأيسر من وحدة التحكم. جميع المكونات مثبتة على سكة DIN أو لوحة. لا حاجة إلى رف أو قفص بطاقات أو حسابات تيار اللوحة الخلفية. فيما يخص الاتصالات، تدعم معالجات "ER" بروتوكول EtherNet/IP بشكل أصلي، ويضيف ماسح 1769-SDN وحدة تحكم DeviceNet رئيسية للأجهزة الميدانية القديمة. ليست هذه الشبكة الضخمة التي يمكن أن يستضيفها رف ControlLogix، ولكنها كافية لخلية معالجة.

عائلة 5069

يعتمد جهاز 5069 CompactLogix الأحدث على نفس الفكرة مع مكونات داخلية حديثة. 5069-L306ER, 5069-L330ER، و 5069-L340ER تستخدم وحدات المعالجة المركزية معالجات أسرع وذاكرة أكبر، ووحدات مثل... 5069-IBS16 و 5069-OB16 التواصل عبر ناقل محلي أسرع. يتمتع جهاز 5069-L340ER بقدرات حقيقية: ذاكرة سعتها 3.2 ميجابايت، ومنفذان إيثرنت/آي بي، وسرعة كافية لتجاوز حدود جهاز ControlLogix للمبتدئين.

إليكم المشكلة التي لا يذكرها أحد في اجتماع المبيعات: لا يتوافق معيارا 1769 و5069. لا يمكن تركيب وحدات التوسعة من معيار 1769 على وحدة 5069، والعكس صحيح. فقد تغير شكل الجهاز، وناقل البيانات، وطريقة التركيب. إذا حثّك المورّد على "الترقية" إلى معيار 5069، فأنت لا تقوم بالترقية، بل تستبدل كل شيء في الخزانة.

ما يُجيده برنامج CompactLogix

تقوم هذه القطعة المعدنية بما يوحي به اسمها تماماً: فهي توفر كل ما تحتاجه الآلة في صندوق واحد يتم تركيبه في دقائق. 1769-L24ER-QBFC1B يحتوي على منافذ إدخال/إخراج مدمجة، لذا لا يحتاج الجهاز الصغير إلا إلى قطعة واحدة فقط، ومصدر طاقة 24 فولت تيار مستمر، وكابل شبكة. قطع الغيار رخيصة لدرجة أن المصانع تخزن وحدة احتياطية كاملة: فعندما يتعطل المعالج، يمكنك استبدال الوحدة بأكملها في غضون خمس عشرة دقيقة بدلاً من إعادة بناء رف كامل.

يُعدّ سعر النقطة الواحدة العامل الأهم. فجهاز 1769-L33ER مع وحدتين من طراز 1769-IQ16 و1769-OW16 يُكلّف ثلث تكلفة جهاز ControlLogix ذي عدد مماثل من الفتحات، كما أن مساحة اللوحة المطلوبة تُشكّل ثلث المساحة فقط. بالنسبة للآلات المستقلة، والوحدات المُجمّعة، وخطوط التعبئة والتغليف، ومناولة المواد، ومحطات الضخ، وأي جهاز يقلّ عدد نقاط الإدخال/الإخراج فيه عن 100 نقطة تقريبًا، يُعدّ CompactLogix الحل الأمثل هندسيًا، وليس فقط الخيار الأرخص.

قصة البرمجة متطابقة. الفنيون الذين يتقنون برنامج Studio 5000 ينتقلون بسلاسة بين جهازي 1769-L30ER و1756-L85E دون الحاجة إلى إعادة تدريب؛ فالعلامات، والروتينات، وAOIs، ومجموعة الأدوات بأكملها هي نفسها. هذا هو السبب الرئيسي وراء ارتفاع نسبة استخدام CompactLogix: فالأشخاص الذين يصونونه على دراية تامة به.

المحتالون الصادقون

يُعاني نظام CompactLogix من قيود صارمة، ويجب عليك معرفة هذه القيود قبل اختياره، وليس بعد ذلك. ناقل التوسعة تسلسلي، لذا كلما زاد عدد الوحدات المتصلة به، تباطأ تحديث الإدخال/الإخراج. حمّل جهاز 1769-L33ER بثماني أو تسع وحدات وبرنامج سريع، وستحصل على أوقات مسح أسرع بكثير من تلك التي يوفرها نظام ControlLogix. لا يوجد أي دعم للتكرار، ولا تبديل سريع، ولا دعم لشبكة ControlNet، ولا دعم لشبكة DeviceNet بدون ماسح ضوئي إضافي، وتقتصر الحركة على محورين فقط في جهاز L36ERM. إذا كان جهازك يحتوي على ستة محاور مؤازرة بحركات متناسقة، فإن هذا النظام غير مناسب، ولن تُجدي أي برمجة ذكية نفعًا.

هناك أيضًا نموذج الإصلاح. الوحدة المتكاملة عبارة عن وحدة مغلقة. عندما تتعطل وحدة الإدخال/الإخراج المدمجة في جهاز 1769-L24ER-QBFC1B، تتعطل الوحدة المتكاملة بأكملها؛ أما عندما تتعطل وحدة 1756-IB16 في رف، فما عليك سوى سحب بطاقة واحدة واستبدالها بالبطاقة الاحتياطية، وستعود للعمل في غضون عشر دقائق. تُضحي الوحدة المتكاملة بسهولة الإصلاح مقابل السعر، وفي معظم الأحيان يكون هذا خيارًا مناسبًا.

ويستحق فخ الانتقال إلى الجيل 5069 التكرار. إذا كنت تستخدم الجيل 1769 اليوم، وأخبرك أحدهم أن الجيل 5069 هو "نفس الشيء ولكن أحدث"، فراجع محفظتك. سوق الأتمتة الصناعية مليء بالمصانع التي اشترت وحدات الجيل 5069 ظنًا منها أنها ستعيد استخدام وحدات الإدخال/الإخراج من الجيل 1769، وانتهى بها الأمر بشراء كلا الجيلين. استراتيجية قطع غيار وحدات التحكم المنطقية القابلة للبرمجة: اختر جيلًا واحدًا وخزن قطع غياره.

مقارنة مباشرة: مقارنة صادقة

ميزة | CompactLogix 1769 / 5069 | ControlLogix 1756

هندسة معمارية | هيكل من الطوب مع ناقل توسعة جانبي | هيكل معياري مع لوحة خلفية متوازية

أمثلة على المعالجات | من 1769-L16ER إلى L38ERM؛ 5069-L306ER، L330ER، L340ER | 1756-L61/L63 (نهاية العمر الافتراضي)، L73، L82E، L85E

ذاكرة المستخدم | من 512 كيلوبايت إلى 3.2 ميجابايت | تصل إلى 20 ميجابايت على طراز 1756-L85E

توسيع منافذ الإدخال/الإخراج | منافذ إدخال/إخراج مدمجة بالإضافة إلى توسيع محلي فقط | وحدات تخزين محلية بالإضافة إلى وحدات تخزين موزعة عن بُعد

أمثلة على وحدات الإدخال/الإخراج | 1769-IQ16، OW16، IF4؛ 5069-IBS16، OB16 | 1756-IB16، OB16، IF8، OF8

الاتصالات | معيار EtherNet/IP؛ DeviceNet عبر 1769-SDN؛ لا يوجد ControlNet | EtherNet/IP، ControlNet، DeviceNet عبر وحدات (EN2T/EN2TR، CNB، DNB)

التكرار | لا يوجد | نعم، أزواج معالجات 1756-RM2

الحركة | حتى محورين متكاملين (L36ERM) | حركة متعددة المحاور عبر SERCOS و EtherNet/IP

تطبيقات العمليات / أنظمة التحكم الموزعة | محدودة | دعم كامل لـ PlantPAx

المساحة | صغيرة، لوحة أو سكة DIN | كبيرة، تحتاج إلى رف وتهوية

التكلفة لكل نقطة | منخفضة | مرتفعة

استراتيجية قطع الغيار | رخيص: خزّن وحدة كاملة من قطع الغيار | غالي: خزّن البطاقات والمعالجات

الوضع الحالي | كل من 1769 و5069 يعملان حاليًا | L7x/L8x يعملان حاليًا؛ L6x انتهى عمره الافتراضي منذ 2024-2025

حالات استخدام واقعية: أين ينتمي كل منها

يُعدّ برنامج CompactLogix الخيار الأمثل عندما...

...الآلة مستقلة. خط تعبئة، وحدة تحميل CNC، وحدة رصّ منصات، وحدة ضخ، وحدة معالجة مياه صغيرة. أقل من 100 نقطة إدخال/إخراج، بدون نظام احتياطي، بدون حركة متعددة المحاور منسقة، وصلة أو وصلتان EtherNet/IP إلى محرك تردد متغير أو واجهة مستخدم رسومية. تستطيع الآلة 1769-L33ER إنجاز هذا النوع من العمل طوال اليوم، وتكلفة الوحدة الاحتياطية في المتاجر أقل من تكلفة معالج ControlLogix واحد.

لقد رأيتُ العديد من المشاريع التي كان من الممكن فيها استخدام نظام CompactLogix، لكن المصنع اشترى نظام ControlLogix لأن المواصفات القياسية للشركة المصنعة للآلة تنص على ذلك. إذا كنتَ صاحب المصنع، فاعترض. اطلب تبريرًا لتكلفة كل نقطة. في أغلب الأحيان، لا يوجد تبرير.

يبرر نظام ControlLogix وجوده عندما...

...التطبيق زائد عن الحاجة، أو يعتمد بشكل كبير على العمليات، أو الحركة، أو مُوزّع على نطاق واسع. سخان يعمل بالوقود مع نظام إدارة الاحتراق، ووحدة مفاعل دفعي، ومحطة خط أنابيب مزودة بوحدات إدخال/إخراج عن بُعد في ثلاثة مبانٍ، وخط طباعة بثمانية محاور مؤازرة. عندما تتجاوز تكلفة عطل المعالج في الساعة الواحدة تكلفة نظام التحكم بأكمله سنويًا، فإنك تشتري ControlLogix ولا تتردد في ذلك. هذا هو حال قطاعات النفط والغاز والطاقة والمياه في الشرق الأوسط، ومصانع المعالجة في أوروبا والأمريكتين، التي تستخدم ControlLogix لسبب وجيه.

تُعدّ تطبيقات العمليات، ولا سيما PlantPAx، ووحدات 1756-IF8 و1756-IF16 التناظرية، وأزواج 1756-RM2 الاحتياطية، هي المكونات الأساسية التي تُسوّقها شركة Allen-Bradley لاستبدال أنظمة التحكم الموزعة (DCS). إذا كنت بصدد ترقية نظام تحكم هوائي أو هجين قديم، فإن ControlLogix مع PlantPAx هي المنصة التي بُني عليها النظام البيئي بأكمله، بما في ذلك برامج تسجيل البيانات وبرامج إدارة الإنذارات.

يعمل إما عندما...

...أنت في المنتصف. آلة ذات 100 إلى 300 نقطة إدخال/إخراج، بدون نظام احتياطي، وحركة خفيفة. يمكن لجهاز 5069-L340ER تشغيل هذه الآلة، وكذلك جهاز 1756-L72 أو 1756-L73. بصراحة، كلاهما يعمل؛ ويعتمد القرار على ما يمتلكه فريقك من معدات، وما تعتمده مصانعك الأخرى، والتكلفة على مدى عشر سنوات. إذا كان كل خط إنتاج آخر في المصنع يستخدم نظام CompactLogix، فإن الفنيين لديهم قطع غيار وخبرة، لذا يجب مطابقة أسطول الآلات. إذا كان المصنع يستخدم بالفعل بنية تحتية احتياطية لنظام ControlLogix، فإن إضافة رف إضافي أرخص من إنشاء مخزن قطع غيار ثانٍ. التوحيد القياسي يتفوق على التحسين في معظم الأحيان.

صورة السعر: ما هي التكلفة الفعلية؟

الأسعار المعلنة، ولنكن واضحين، هذه الأسعار تقريبية وقابلة للتفاوض، على الرغم من أن شكل الأرقام ثابت.

يتراوح سعر معالج CompactLogix بين 1500 و4000 دولار أمريكي تقريبًا، وذلك حسب الطراز، حيث يُعدّ طراز 1769-L16ER الأقل سعرًا، بينما يُعدّ طراز 5069-L340ER الأعلى سعرًا. وبإضافة وحدة تزويد الطاقة وعدد من وحدات الإدخال/الإخراج، يصل سعر النظام الصغير الجاهز للعمل إلى ما بين 3000 و8000 دولار أمريكي.

يتراوح سعر معالج ControlLogix بين 4000 و12000 دولار أمريكي تقريبًا، حيث يُعدّ طراز 1756-L85E الأعلى سعرًا، بينما يأتي طرازا 1756-L71 أو 1756-L73 في المنتصف. بإضافة هيكل، وطراز 1756-PA72 أو 1756-PB72، ووحدات اتصالات، ووحدات إدخال/إخراج، يبدأ سعر النظام الكامل من حوالي 15000 دولار أمريكي. يؤدي استخدام وحدات 1756-RM2 إلى مضاعفة تكلفة المعالج.

لنحسبها الآن على مدى عشر سنوات. قطع غيار CompactLogix رخيصة بما يكفي لتخزين وحدة احتياطية كاملة. أما قطع غيار ControlLogix فهي باهظة الثمن لدرجة أن معظم المصانع تكتفي بتخزين معالج واحد وبطاقتي إدخال/إخراج وتعتمد على الحظ. الوضع مع معالجات L6x أسوأ: قطع غيار Allen-Bradley للطرازين 1756-L61 و1756-L63 متوفرة في السوق الثانوية فقط، وسعرها يعكس ذلك. لقد رأيت معالجات L63 مستعملة معروضة بسعر يفوق سعر معالج L73 جديد. هذه ضريبة نهاية عمر المنتج، وهي في ازدياد مستمر.

التكلفة لكل نقطة هي الجانب الآخر. نظام CompactLogix بخمسين نقطة إدخال/إخراج منفصلة يكلف ما بين 80 و150 دولارًا أمريكيًا لكل نقطة شاملةً التكاليف؛ بينما يكلف النظام نفسه، بخمسين نقطة، ما بين 250 و400 دولارًا أمريكيًا لكل نقطة في ControlLogix قبل إضافة تكلفة الحامل ووحدة التغذية. أنت تدفع مبلغًا إضافيًا مقابل إمكانيات قد لا تستخدمها أبدًا. لا بأس بذلك عندما تحتاجها، لكنه سرقة عندما لا تحتاجها.

كيفية الاختيار: قائمة مرجعية لاتخاذ القرار

اطبع هذا واطلع عليه بالترتيب؛ لا تنتقل إلى أرقام الطرازات حتى تجيب على أسئلة التصميم المعماري.

· هل يتطلب التطبيق معالجات احتياطية؟ إذا كانت الإجابة نعم، فاستخدم ControlLogix مع معالج 1756-RM2. لا يوجد حل باستخدام CompactLogix. توقف هنا.

· هل هذا تطبيق معالجة يتضمن PID، أو إدارة الإنذارات، أو معالجة الدفعات، أو تكامل PlantPAx؟ إذا كانت الإجابة نعم، فهو ControlLogix. يُعاني PlantPAx على CompactLogix من مشاكل في التوافق مع المنصة.

· هل تحتاج الآلة إلى أكثر من محورين مؤازرين متناسقين؟ إذا كانت الإجابة بنعم، فاستخدم ControlLogix. يتوقف طراز 1769-L36ERM عند محورين فقط.

· هل تتوزع منافذ الإدخال/الإخراج على مواقع متعددة، أو رفوف بعيدة، أو أكثر من 100 إلى 150 نقطة؟ إذا كانت الإجابة بنعم، فإما استخدام ControlLogix مع هيكل موزع، أو دراسة متأنية لمعرفة ما إذا كان ناقل البيانات الأسرع في جهاز 5069 قادرًا على استيعابها.

· هل الجهاز مستقل، بأقل من 100 منفذ إدخال/إخراج، وبدون نظام احتياطي، وباتصال شبكي واحد أو اثنين؟ إذا كانت الإجابة نعم، فاختر CompactLogix، ولا تدع أحدًا يحاول إقناعك بشراء منتجات إضافية.

· ما هي المعدات التي يمتلكها فريق الصيانة لديك وما هي المعلومات التي يعرفها؟ قم بمطابقة أسطول المركبات إذا كان هناك معيار موحد. التوحيد القياسي أفضل من التحسين.

· ما هي التكلفة الإجمالية على مدى عشر سنوات، بما في ذلك قطع الغيار ورسوم نهاية عمر نظام L6x إذا كنت تستخدم أجهزة قديمة؟ احسبها بدقة، ولا تخمن.

إذا كانت معظم إجاباتك "نعم" على الأسئلة الأربعة الأولى، فأنت ستشتري ControlLogix وهذا هو الخيار الأمثل. أما إذا كانت معظم إجاباتك "نعم" على السؤالين الخامس والسادس، فأنت ستشتري CompactLogix وستكون مطمئنًا.

التعليمات

هل يمكنني دمج وحدات 1769 و 5069 في نظام واحد؟

لا. تختلف عوامل الشكل، وأنواع الحافلات، وطرق التركيب. لن يقبل معالج 5069-L340ER معالج 1769-IQ16، ولن يقبل معالج 1769-L33ER معالج 5069-IBS16. الانتقال من معالج 1769 إلى معالج 5069 يعني استبدال وحدات الإدخال/الإخراج، وليس المعالج فقط. الشيء الوحيد الذي يُنقل هو منطق البرنامج والبيانات التعريفية، وحتى مع ذلك، توقع إعادة بناء شجرة الإدخال/الإخراج.

هل برنامج ControlLogix يستحق الشراء لجهاز يحتوي على 50 منفذ إدخال/إخراج؟

نادرًا ما يحدث ذلك. خمسون نقطة إدخال/إخراج منفصلة في جهاز 1756-L73 تعني هيكلًا، ووحدة تزويد طاقة، وبطاقتي اتصال، وأربع أو خمس بطاقات إدخال/إخراج، ومعالجًا بقيمة 6000 دولار أمريكي يعمل بنسبة 10% فقط من طاقته. بينما يُشغّل جهاز 1769-L24ER-QBFC1B المزود بوحدات إدخال/إخراج مدمجة نفس الجهاز بتكلفة ومساحة لوحة أقل بكثير. الاستثناءات: متطلبات التكرار، أو تطبيقات العمليات، أو معيار المصنع الذي ينص على أن كل شيء يعمل بنظام ControlLogix.

هل يمكن لـ CompactLogix توفير خاصية التكرار؟

لا. لا يوجد تكوين CompactLogix احتياطي، ولا يوجد ما يعادل 1756-RM2، ولا توجد حيلة برمجية لتغيير ذلك. إذا كنت بحاجة إلى تجاوز عطل المعالج بسلاسة، فأنت بحاجة إلى ControlLogix. بعض المصانع تُشغّل وحدتي معالجة مركزية بوصلة مصافحة، وتسمح للثانية بالتحكم في شبكة مشتركة، لكن هذا نظام احتياطي مع فجوة في التبديل، وليس نظامًا احتياطيًا، وهو غير مناسب لأي شيء بالغ الأهمية للسلامة.

أي منصة تتمتع بتوافر أفضل لقطع الغيار في عام 2026؟

بالنسبة للأجهزة الحالية، كلاهما مناسب، لكن CompactLogix أسهل في الدفاع عنه. وحداته رخيصة بما يكفي لتخزين قطع غيار كاملة، ولا تزال وحدات 1769 و5069 قيد الإنتاج. أما بالنسبة لـ ControlLogix، فقطع L7x وL8x الحالية متوفرة، لكن جيل L6x هو المشكلة: فقد انتهت فترات الشراء الأخيرة في عامي 2024 و2025، ولا توجد قطع غيار جديدة، وكل ما تجده هو من السوق الثانوية. إذا كنت تستخدم معالجات 1756-L61 أو 1756-L63، فإن توفر قطع الغيار هو أكبر مخاطرة، ويجب التخطيط للترقية مسبقًا. تحقق من فترات التسليم قبل اتخاذ القرار؛ فالسوق متقلب.

هل يمكنني إعادة استخدام وحدات 1756 الخاصة بي إذا قمت بتقليص حجم النظام إلى CompactLogix؟

وحدات رقم 1756 عبارة عن بطاقات هيكلية ولا يمكن تركيبها فعليًا في نظام CompactLogix، سواءً كان 1769 أو 5069. وينطبق العكس أيضًا. يعني تقليص حجم النظام بيع أو التخلص من بطاقات 1756 وشراء وحدات إدخال/إخراج جديدة. لقد رأيت مصانع تحاول الاحتفاظ بوحدة 1756-EN2T "للشبكة" ثم تكتشف أنها مجرد بطاقة هيكلية. الأشياء الوحيدة التي تبقى هي برنامجك وقاعدة بيانات العلامات الخاصة بك، بالإضافة إلى آثار الاستخدام.
