استكشاف أخطاء ControlNet وإصلاحها: إجراء ميداني لاستعادة الشبكة
في تمام الساعة 2:17 صباحًا، أيقظك الهاتف، لكن الصوت على الطرف الآخر لم يُلقِ التحية. انقطع الاتصال بالعقدة 14، وانقطع الخط. توقفت حركة المرور المجدولة عبر خط 1756-CNB منذ أربعين دقيقة، والمحركات معطلة، وقد أعاد فني الكهرباء المناوب توصيل كل موصل يمكنه الوصول إليه. يريد أن يعرف إن كنت قادمًا. أنت قادم. قبل أن تركب الشاحنة، خذ هذه المقالة معك.
هذا هو الوضع الذي ستواجهه. خط رئيسي من نوع ControlNet مصنوع من كابل محوري 1786-RG6، موصول بصف من 1756-CNB و 1756-CNBR وحدات في رفوف ControlLogix، و 1788-CN2DN أو اثنين لنقل عمليات الإدخال/الإخراج إلى DeviceNet، وجدول زمني وضعته RSNetWorx لـ ControlNet منذ سنوات ولم يتم تحديثه منذ ذلك الحين. تُصنّف Rockwell نظام ControlNet على أنه "نشط-ناضج"، وهو تعبير مهذب يعني أنها لا تزال تدعم المنتج ولكنها لا تُطوّر المزيد منه. تُفضّل الشركة بيعك EtherNet/IP على محولات 1783، ومن حقها المحاولة. لكن مصنعك لا يزال يعمل على كابل محوري، ويجب أن يستمر في العمل غدًا. هذا هو الإجراء الميداني الذي يُعيد الشبكة. نفّذ الخطوات بالترتيب ولا تتجاهل الخطوات الروتينية، لأنها عادةً ما تتسبب في فشل هذه المكالمات.
اجمع هذه الأشياء قبل مغادرة المتجر. كل رحلة عودة إلى الشاحنة لجلب قطعة مفقودة تُهدر عشرين دقيقة من ليلة طويلة أصلاً.
· برنامج RSNetWorx for ControlNet، مثبت ومُجرّب على حاسوبك المحمول. تأكد من معرفة الإصدار المُستخدم، وأن ملفات EDS الموجودة على هذا الحاسوب تُطابق الأجهزة المتصلة بالشبكة. الحاسوب الذي لم يُستخدم في المصنع لمدة عامين سيُضيّع عليك الساعة الأولى من وقتك في تحديث نفسه.
· واجهة ControlNet للكمبيوتر المحمول. ستجد في الموقع بطاقة CardBus 1784-PCC ومحول USB 1784-U2CN. قبل المغادرة، قم بتحميل برنامج التشغيل وتهيئته في RSLinx، واختبر البطاقة على شبكة حقيقية في المتجر. اختبارها لأول مرة في لوحة مظلمة الساعة الثالثة صباحًا فكرة سيئة.
· ملف جدول النسخ الاحتياطي. هذا هو ملف .cnc الذي يحفظه برنامج RSNetWorx عند تشغيل الشبكة. إذا لم يكن لديك واحد، فستواجه مشكلة. أما إذا كان لديك واحد ولكنه قديم جدًا (خمس سنوات)، فتعامل معه بحذر حتى تقارنه بالشبكة العاملة.
· قطع غيار مادية: قطعة قصيرة من كابل RG6 المحوري 1786، ومقاومتان طرفيتان 75 أوم، وموصل فرعي احتياطي، وعدد قليل من موصلات BNC. اصطحب بكرة كابل كاملة إذا كان الكابل الرئيسي طويلاً أو يمتد في الهواء الطلق.
· جهاز 1756-CNB أو 1756-CNBR معروف بجودته، تم تحديثه إلى البرنامج الثابت الذي يعمل به مصنعك، في حالة الحاجة إلى الخطوة 6.
· جهاز قياس متعدد، ومصباح يدوي، ومرآة صغيرة لقراءة عناوين العقد خلف اللوحات، وملفات EDS لكل جهاز تابع لجهة خارجية على الشبكة، محمولة على ذاكرة USB.

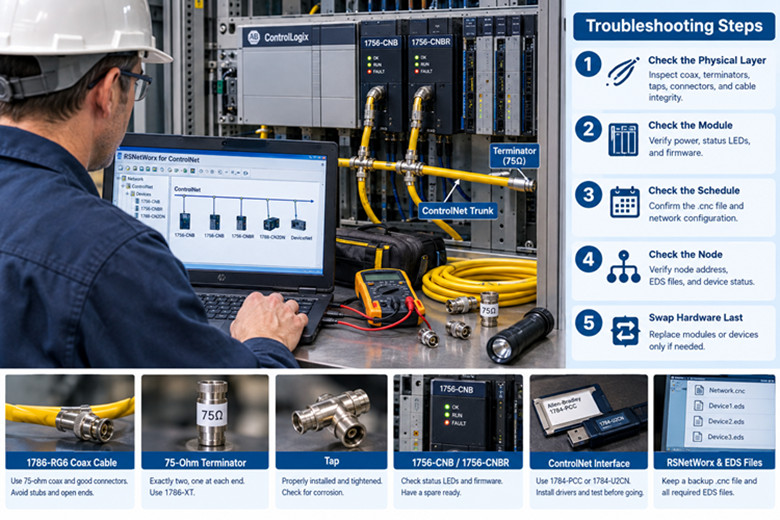

تنقسم أعطال شبكة التحكم (ControlNet) إلى أربعة أنواع: الكابل، والوحدة، والجدول الزمني، والعقدة. تبدو أنماط الأعطال متشابهة على شاشة المشغل، وهذا هو الفخ. فالعقدة التي انقطع اتصالها بسبب فقدان مُنهي تبدو مطابقة تمامًا للعقدة التي انقطع اتصالها بسبب تداخل عنوانها مع عنوان عقدة أخرى. ترتيب الفحص ليس له أهمية. ابدأ بفحص الطبقة الفيزيائية أولًا، ثم الوحدة، ثم الجدول الزمني، ثم العقدة، واستبدل المكونات المادية أخيرًا. كل خطوة تقضي على فئة كاملة من الأعطال، ولا يتطلب أي منها تصديق ما قاله لك المشغل في الساعة الثانية صباحًا.
ControlNet عبارة عن شبكة مجدولة ومقسمة زمنيًا تعمل بسرعة 5 ميجابت/ثانية على كابل محوري 75 أوم. يحصل كل عقد على خانة مضمونة في إطار متكرر، ويعتمد النظام بأكمله على وصول الإشارة نقية إلى كل نقطة توصيل. تتسبب الانعكاسات في إتلاف الإشارة، وتنتج هذه الانعكاسات عن سوء التوصيلات: أطراف مفتوحة، كابل غير مناسب، وصلات قصيرة، أو وجود ماء. تنتهي معظم مكالمات "انقطاع الشبكة الساعة 2 صباحًا" هنا، في الكابل، وليس في الجدول الزمني. ابدأ من أحد طرفي الكابل الرئيسي وتدرج إلى الطرف الآخر. افصل الطاقة عن أي جزء من الكابل قبل لمسه. لا تفصل كابلًا رئيسيًا وهو قيد التشغيل بينما يعتمد عليه النظام، ولا تقم أبدًا بسحب أي موصل "للتأكد من وجود شرارة". لن تحدث شرارة، وستكون قد قطعت الشبكة.
تحقق من المقاومات الطرفية أولاً. يحتاج خط ControlNet الرئيسي إلى مقاومتين طرفيتين بالضبط، واحدة عند كل طرف، ويجب أن تكون مقاومتهما 75 أوم. القطعة 1786-XT هي القطعة المناسبة لهذا النظام. يؤدي فقدان مقاومة طرفية إلى ترك طرف الكابل مكشوفًا، مما يتسبب في انعكاس الإشارة من هذا الطرف، وبالتالي ضعف الإشارة في العقد القريبة منه، وانقطاعها عند ارتفاع درجة حرارة الجهاز أو بدء تشغيل محرك كبير. وجود مقاومة طرفية إضافية، خاصةً إذا كانت متصلة بفرع في منتصف الخط الرئيسي، يُعدّ ضارًا أيضًا، لأنه يحوّل جزءًا سليمًا إلى فرعين قصيرين. القاعدة بسيطة: مقاومتان طرفيتان فقط، عند الطرفين، ولا شيء آخر على الكابل.
افحص جميع موصلات BNC في صندوق السيارة. تأكد من تثبيتها جيدًا، أي أن تسمع صوت طقطقة عند تثبيتها في مكانها، ولا يمكنك تدوير غلافها باتجاه مقبس الصوت. أما الموصل الذي يدور، فهو موصل تالف منذ سنوات، وقد تفاقمت حالته. انظر إلى الدبوس المركزي، يجب أن يكون نظيفًا ومستقيمًا ومثبتًا بإحكام. وجود الماء في الموصل يُشير إلى انقطاع متقطع في التيار، ولن يُصلحه أي تغيير في جدول الصيانة، وكذلك الحال بالنسبة لتآكل الغلاف الواقي. عند العثور على موصل تالف، اقطعه وأعد توصيله بآخر جديد بدلًا من شده وانتظار النتيجة.
افحص الكابل نفسه. يجب أن يكون الكابل الرئيسي من نوع RG6 رباعي التدريع 1786. كابل RG-59 ينقل الإشارة لمسافة قصيرة ثم يُعطي إشارة خاطئة، والكابل المحوري التلفزيوني المتبقي الذي استُخدم لتوصيل جزء تالف أسوأ من عدم وجود توصيل على الإطلاق، لأنه يجتاز فحوصات التيار المستمر ولكنه يفشل تحت الحمل. إذا تم توصيل الكابل الرئيسي بموصل أسطواني، فإن هذا التوصيل يُشكل نقطة انعكاس وقد يُسبب مكالمة هاتفية في وقت متأخر من الليل. إذا تم توصيل كابلات متسلسلة من منفذ BNC في وحدة إلى منفذ BNC في الوحدة التالية مباشرةً بدلاً من استخدام وصلات فرعية، فهذا يعني وجود وصلة غير مناسبة. يتم توصيل الأجهزة عبر وصلات فرعية، مع كابل توصيل قصير من الوصلة الفرعية إلى نقطة التوصيل. اجعل طول كل كابل توصيل مترًا واحدًا أو أقل، وقم بتوجيهه بعيدًا عن كابلات الطاقة.
ثم قم بإجراء الحسابات. يقتصر طول مقطع ControlNet الواحد على 1000 متر من كابل RG-6 و48 عقدة. إذا تجاوزت شبكتك أيًا من هذين الحدين، فلا بد من وجود مُكرِّر إشارة في مساره، ومن المرجح أن تكون العقدة التي بها المشكلة على الجانب الآخر من هذا المُكرِّر. ابحث عن المُكرِّر وتحقق من طاقته قبل المضي قدمًا. أثناء فحص الكابل، ابحث عن أي تلف واضح: كابل محوري متضرر خلف لوحة دوارة، كابل مُمرَّر عبر مصرف، مياه راكدة في صندوق سحب تحت الأرض، أثر رافعة شوكية على الغلاف الخارجي. نادرًا ما تكون أعطال كابلات ControlNet غامضة بمجرد فحص الكابل نفسه.
إذا لم تعمل الشبكة بالكامل، فأنت تبحث عن تماس كهربائي أو انقطاع في الدائرة. إذا انطفأت جميع مؤشرات LED الخاصة بالشبكة أو ومضت في نفس الوقت، فهذا يعني أن المشكلة تكمن في الوصلة الرئيسية. ليس الأمر أن أربعين وحدة تعطلت جميعها في نفس الساعة. حدد العطل بشكل منهجي. افصل الطاقة عن العقد واحدة تلو الأخرى، وافصل كابلاتها من نقطة التوصيل، وراقب ما إذا كانت بقية الشبكة تعمل بشكل طبيعي. عندما تفصل الكابل الذي يُصلح الشبكة، تكون قد وجدت الجزء المُسبب للمشكلة. عادةً ما يكون كابلًا متضررًا، أو موصلًا مبللًا، أو نقطة توصيل تعرضت لضربة من سلم. أصلح هذا الجزء وستعود الشبكة للعمل بشكل كامل.
يُقدّم لك جهازا 1756-CNB و1756-CNBR معلوماتٍ قيّمة من اللوحة الأمامية عند قراءة المؤشرات بشكلٍ ثنائي. يحتوي جهاز 1756-CNB على مؤشرين، أحدهما لحالة الوحدة والآخر لحالة الشبكة. بينما يحتوي جهاز 1756-CNBR على ثلاثة مؤشرات: مؤشر لحالة الوحدة بالإضافة إلى مؤشر لكل قناة احتياطية. يُشير مؤشر LED الخاص بالوحدة إلى ما إذا كانت الوحدة تعمل أم لا. بينما يُشير مؤشر LED الخاص بالشبكة إلى ما إذا كانت تتصل بالشبكة أم لا. لذا، ابدأ بقراءة مؤشر LED الخاص بالوحدة أولاً. فالوحدة المعطلة على اللوحة الخلفية لن تتصل بالشبكة أبدًا، مهما كانت جودة الكابل المتصل بها.
المؤشر | النمط | معناه | كيفية التعامل معه
مؤشر LED الخاص بالوحدة | مطفأ | لا يوجد طاقة، أو أن الوحدة غير مثبتة في اللوحة الخلفية | أعد تثبيت الوحدة بإحكام. تحقق من مصدر الطاقة الخاص بالهيكل والفتحة.
مؤشر LED الخاص بالوحدة | أخضر ثابت | تشغيل عادي | لا يوجد شيء. انتقل إلى مؤشر LED الخاص بالشبكة.
مؤشر LED الخاص بالوحدة | وميض أخضر | جاري إجراء الاختبار الذاتي، أو جاري تحديث البرنامج الثابت | انتظر. إذا استمر الوميض بعد عشر دقائق، فأعد توصيل الطاقة بالهيكل.
مؤشر LED الخاص بالوحدة | وميض أحمر | عطل قابل للإصلاح، عادةً ما يكون متعلقًا بالتكوين أو البرامج الثابتة | تحقق من إصدار البرنامج الثابت مقابل شجرة الإدخال/الإخراج في Studio 5000. أعد تشغيل الطاقة.
مؤشر LED الخاص بالوحدة | أحمر ثابت | عطل غير قابل للإصلاح | أعد تركيب الوحدة مرة واحدة. إذا عاد الضوء الأحمر، فهذا يعني أن الوحدة تالفة. انتقل إلى الخطوة 6.
مؤشر الشبكة | مطفأ | الوحدة تعمل ولكنها لا تتصل بالخط الرئيسي | تحقق من نقطة التوصيل، وكابل التوصيل، والخط الرئيسي خلف هذه العقدة. هذه هي الخطوة الأولى.
مؤشر الشبكة | أخضر ثابت | متصل بالإنترنت ويمرر حركة مرور مجدولة | الوضع طبيعي. لا يوجد ما يجب فعله.
مؤشر الشبكة | وميض أخضر | موصول بالكهرباء ولكنه لا يتصل بالشبكة | لا يستطيع الجهاز استقبال إشارة الشبكة. تحقق من المقاوم الطرفي، والمنفذ، وعنوان الجهاز.
مؤشر الشبكة | أحمر، ثابت أو وامض | عنوان عقدة مكرر، أو عطل خطير في الشبكة | أوقف تشغيل العقدة. تحقق من عنوانها مقابل كل عقدة أخرى. تحقق من وصلة الربط.
في جهاز 1756-CNBR الذي يعمل بوسائط احتياطية، يجب أن يتطابق مؤشرا الشبكة. يشير الضوء الأخضر الثابت في أحدهما والأحمر في الآخر إلى أن العطل يكمن في كابل أو مقاومة إنهاء القناة المعنية، وليس في الوحدة نفسها. استبدل كابل ومقاومة إنهاء القناة المشتبه بها قبل استبدال الوحدة، لتوفير تكلفة قطعة غيار.
قاعدة واحدة تُغنيك عن الكثير. عندما تتصرف جميع العقد على الشبكة بشكل خاطئ في نفس الوقت، فإنها العقدة الرئيسية. أما عندما تتصرف عقدة واحدة فقط بشكل خاطئ بينما تبقى باقي العقد سليمة، فإنها تلك العقدة، أو نقطة الوصول الخاصة بها، أو نقطة التوزيع، أو عنوانها. حدد هذا التقسيم مبكرًا ولن تضيع ساعة في العمل على الجانب الخاطئ من الشبكة.
قم بتثبيت برنامج RSNetWorx for ControlNet على الشبكة قبل إجراء أي تغييرات. اختر برنامج التشغيل المتوافق مع بطاقة الواجهة لديك، ثم استعرض الشبكة، ودع البرنامج يكتشفها. دوّن ما يجده: عدد العُقد، والعُقد المُجدولة، والعُقد غير المُجدولة. ستكون هذه القائمة بمثابة خريطتك لبقية الليلة.
ثمّ حسم مسألة من يملك الجدول الزمني. في ControlNet، يُمثّل الجدول الزمني ترتيب المتحدثين في أيّ فترة زمنية. وهو موجود في مكانين: ملف .cnc لدى الجهة التي أنشأت الشبكة، وكل عقدة مُجدولة تحتفظ بنسخة منه. عندما يتصل RSNetWorx بالإنترنت، ويختلف ملفه عن ملف الشبكة، يسأل عن أيّهما يُفضّل الاحتفاظ به. إذا كانت الشبكة تعمل بشكل سليم وكان ملفك قديمًا، فقم بتحميله من الشبكة واحفظه باسم جديد. أما إذا كانت الشبكة هي المشكلة التي طُلب منك إصلاحها وكان ملفك سليمًا، فاستعد البيانات من ملف الشبكة. اتخذ هذا القرار مرة واحدة، بوعي، وتأكد من نطقه بصوت عالٍ قبل النقر. فالاختيار الخاطئ سيمحو جدولًا زمنيًا سليمًا، ولن يُنبّهك RSNetWorx مرتين.
افتح خصائص الشبكة واقرأ رقمين: NUT وS_max. يُمثل NUT، أو وقت تحديث الشبكة، طول الإطار المتكرر الذي يحمل جميع البيانات المُجدولة. القيمة الافتراضية هي 2 مللي ثانية، ومعظم الشبكات لا تحتاج إلى أكثر من ذلك. أما S_max فهو أعلى عنوان عقدة يُمكن للجدول استيعابه. يجب أن يكون أعلى من أعلى عنوان عقدة مُجدولة لديك. إذا أضاف أحدهم عقدة على العنوان 60 بينما كانت قيمة S_max تساوي 50، فلن يتم جدولة تلك العقدة أبدًا، مهما حاولتَ تشغيلها. ارفع قيمة S_max، ثم شغّل العقدة. هذا الإعداد وحده تسبب في حيرة المهندسين أكثر من أي عطل في الكابل رأيته.
يُظهر RSNetWorx أيضًا تقسيم النطاق الترددي بين النطاق المُجدول وغير المُجدول. يحصل النقل المُجدول على خانة مضمونة في كل إطار. أما النقل غير المُجدول، كالرسائل الصريحة والتحميلات وحركة مرور البرمجة، فيملأ أي مساحة متبقية. عندما لا يتناسب اتصال جديد مع الجدول، يُخبرك RSNetWorx بذلك بوضوح. الحل هو زيادة سعة NUT أو تقليل عدد الاتصالات المُجدولة، وليس حلًا سحريًا أو إعادة طلب نفس البيانات.
أثناء اتصالك بالإنترنت، راجع كل عقدة مُجدولة. يُحدد RSNetWorx الأجهزة الموجودة ولكنها غير مُدرجة في الجدول، كما يُحدد الأجهزة التي لا يستطيع التعرف عليها. تظهر كلتا الحالتين هنا أولاً، ولكل منهما حل مختلف. إذا بدت الشبكة سليمة في RSNetWorx، فإن المشكلة أضيق مما أشارت إليه المكالمة الهاتفية، وستجدها الخطوة الرابعة.
يُشير النظام إلى اختفاء العقدة رقم 14. بينما يُظهر برنامج RSNetWorx وجود 47 عقدة من أصل 48. لا تعتمد على رقم العقدة المكتوب على باب اللوحة. اعتمد على العنوان المُعيّن للجهاز فعليًا، لأن العنوانين مُختلفان منذ يوم تركيب اللوحة.
أولًا، تأكد من العنوان. يستمد جهاز 1788-CN2DN عنوانه من مفاتيح التبديل الموجودة عليه، وتتراوح العناوين الصحيحة من 1 إلى 99. دوّن ما تشير إليه مفاتيح التبديل فعليًا، وليس ما هو موضح في الرسم. أما جهاز 1756-CNB، فيحتفظ بعنوانه برمجيًا، ويتم ضبطه عبر RSLinx أو خصائص الوحدة في Studio 5000. إذا لم يتطابق عنوان الجهاز الحقيقي مع العنوان المتوقع في الجدول الزمني، فسيعرض RSNetWorx الجهاز سليمًا بينما يتجاهله الجدول الزمني تمامًا. هذا التباين هو ما يُسبب المكالمة الهاتفية التي تلقيتها.
ثانيًا، تحقق من وجود عنوان مكرر. وجود عقدتين على نفس العنوان هو عطل متقطع شائع. عند تشغيل كلتيهما، تستحوذ إحداهما على العنوان، بينما تفقد الأخرى، ويتناوبان على فقدانه مع كل إعادة تشغيل. إذا عادت العقدة المفقودة فور إيقاف تشغيل جارتها، فهذا يعني وجود عنوان مكرر. غيّر عنوان إحدى العقدتين إلى عنوان فارغ وأعد تشغيلها. لا تؤجل هذه العملية، لأن العنوان المكرر سيعود عند إعادة تشغيل الجهازين في المرة القادمة.
ثالثًا، انظر إلى نقطة التوصيل. يجب تثبيت كابل التوصيل من نقطة التوصيل إلى العقدة من كلا الطرفين، وطرف العقدة هو الطرف الذي يغفل عنه الجميع لأنه مخفي خلف موصل الوحدة. دوران موصل BNC عند طرف العقدة يعني فشل عملية التثبيت. استبدل كابل التوصيل بالكامل بدلًا من إعادة تثبيت الكابل القديم، لأن الكابل القديم كان ينثني لسنوات وسيتعطل مجددًا. تأكد من أن جسم نقطة التوصيل مناسب لخطك الرئيسي وأن مشبكه مغلق بإحكام على الكابل المحوري. نقطة التوصيل التي تم تركيبها ولكن لم يتم تثبيتها بإحكام هي عقدة تعمل حتى يتم إغلاق باب الخزانة.
رابعًا، حلل ما يُظهره لك برنامج RSNetWorx، لأن عرضه دقيق إذا قرأته بشكل صحيح. الجهاز الذي يظهر كعلامة استفهام موجود ولكنه غير مُعرّف. ملف EDS الخاص به مفقود من الجهاز الذي يُشغّل RSNetWorx، لذا لا يستطيع البرنامج قراءة هويته. ثبّت ملف EDS وأعد تحميل صفحة التصفح. الجهاز الذي يظهر باسم ولكن بدون اتصالات مُجدولة غير مُدرج في الجدول، وهذه هي مشكلة الخطوة 5. الجهاز الذي لا يظهر إطلاقًا يُشير إلى مشكلة مادية، وهذه هي مشكلة الخطوة 1. انتقل إلى الخطوة التي تُطابق العرض.
أثناء وقوفك عند العقدة، انظر إلى الجهاز نفسه وليس فقط إلى موصله. جهاز 1788-CN2DN ذو جانب DeviceNet متضرر سيؤدي إلى انخفاض أداء جانب ControlNet، لأنهما يشتركان في معالج واحد. تحقق أيضًا من مصدر الطاقة الخاص بالعقدة. محرك الأقراص أو جهاز الربط الذي يعمل بمصدر طاقة 24 فولت تيار مستمر ضعيف سيفقد الاتصال بالشبكة بنمط يشبه تمامًا عطل الشبكة. ضع مقياسًا على أطراف مصدر الطاقة الخاص بالعقدة قبل إلقاء اللوم على خط الربط، وتحقق منه تحت الحمل، وليس في لحظة هدوء بين دورات التشغيل.
بمجرد أن يصبح الجهاز موجودًا فعليًا ومُعنونًا بشكل صحيح، يتمثل الحل في إعادته إلى الجدول الزمني وكتابة هذا الجدول إلى كل جهاز على الشبكة. تُسمى هذه الكتابة "التشغيل"، وهي نقطة اللاعودة في RSNetWorx، لأنها تُحمّل البيانات إلى كل جهاز مُجدول في وقت واحد.
ابدأ من الملف. افتح ملف النسخ الاحتياطي بامتداد .cnc واتصل بالإنترنت. إذا كان ملف النسخ الاحتياطي أقدم من جدول التشغيل، فقم بتحميل جدول التشغيل أولاً واحفظه باسم جديد قبل إجراء أي تعديلات. ثم قارن الملفين وافهم الفرق بينهما. ما ستفعله سيؤدي إلى استبدال البيانات الموجودة على الشبكة، لذا من المهم أن تعرف بالضبط ما الذي ستستبدله ولماذا.
ضع الشبكة في وضع التحرير في RSNetWorx، ثم انظر إلى الاتصالات التي تطلبها وحدات التحكم. هذا هو الجزء الذي يُسبب المشكلة. يتم إنشاء جدول ControlNet من الاتصالات التي تطلبها وحدات التحكم فعليًا، وتأتي هذه الطلبات من علامات الإنتاج والاستهلاك الموجودة مسبقًا في منطق وحدة التحكم. إذا حُذفت العلامة من البرنامج منذ أشهر، فلن يُصلحها أي إدخال في جدول RSNetWorx. يجب طلب الاتصال من جانب وحدة التحكم أولًا. تحقق من البرنامج في Studio 5000 قبل إلقاء اللوم على RSNetWorx، وتأكد من أن علامة الإنتاج أو الاستهلاك لا تزال موجودة، ومُفعّلة، ومُرتبطة بالعقدة الصحيحة.
بعد طلب الاتصال وتفعيل العقدة، أضف العقدة إلى الجدول الزمني، وتأكد من أن S_max يغطي عنوانها، ثم قم بتشغيلها. يقوم RSNetWorx بحساب الجدول الزمني وتنزيله إلى كل عقدة مجدولة في عملية واحدة. توقع حدوث تذبذب في عمليات الإدخال/الإخراج المجدولة لبضع ثوانٍ أثناء التنزيل. هذا التذبذب هو سبب تنفيذ هذه العملية في نافذة زمنية مُخططة عندما يسمح خط البيانات بذلك، وليس أثناء تنفيذ العملية في منتصف الدفعة.
تحقق بعد التشغيل. يجب أن يضيء مؤشر LED الخاص بكل عقدة مجدولة باللون الأخضر الثابت. يجب أن يعرض برنامج RSNetWorx جدولًا زمنيًا واضحًا دون أي عقد متأخرة غير مجدولة. يجب أن تُظهر شجرة الإدخال/الإخراج الخاصة بوحدة التحكم أن الاتصال قيد التشغيل، ويجب أن يتحرك بت الاختبار فعليًا من البداية إلى النهاية. ثم احفظ ملف .cnc، وسمِّه بالتاريخ، وضعه في مكان يسهل على فريق العمل التالي الوصول إليه دون الحاجة إلى الاتصال بك.
هذا هو الدرس الذي دفع ثمنه كل خبير في ControlNet مرة واحدة على الأقل. ملف .cnc هو الشبكة. فقدانه يعني أن أي وحدة معطلة ستستغرق يومين لإصلاحها، لأن استبدالها سيتطلب إضافة جدول زمني لم يعد موجودًا إلا في أذهان من غادروا الشركة. إذا لم يكن لديك ملف .cnc على الإطلاق والشبكة تعمل حاليًا، فاتصل بالإنترنت الآن وقم بتحميل الجدول الزمني إلى ملف. افعل ذلك قبل أن يتعطل شيء ما، وليس بعد ذلك. إعادة بناء الجدول الزمني من الصفر تعني مطابقة كل علامة منتجة ومستهلكة في كل برنامج مع العقد المادية، وهذه المهمة تُنجز دائمًا مرة واحدة، ليلًا، وبشكل رديء.
لديك وحدة 1756-CNB مزودة بمؤشر LED أحمر ثابت، وقد نجحت في إعادة تركيبها وفصلها وإعادة تشغيلها. الوحدة معطلة، والجدول الزمني سليم. استبدلها. قبل إخراجها من الحامل، سجّل معلومتين: عنوان العقدة وإصدار البرنامج الثابت. من السهل قراءة كليهما الآن، ولكن من الصعب تخمينهما لاحقًا.
احصل على العنوان من RSLinx أو من خصائص الوحدة في Studio 5000. احصل على إصدار البرنامج الثابت بنفس الطريقة، أو من RSNetWorx أثناء اتصالك بالإنترنت. ثم قم بإزالة الوحدة القديمة وتركيب الوحدة البديلة في نفس الفتحة. اضبط عنوان الوحدة الجديدة ليطابق عنوان الوحدة القديمة قبل انضمامها إلى الشبكة. تبقى الوحدة الجديدة على عنوانها الافتراضي حتى تقوم بتغييره، وستحدث مشكلة في حال وجود وحدتين بنفس العنوان الافتراضي على نفس الشبكة، تمامًا كما هو موضح في الخطوة 4. قم بتحديث البرنامج الثابت باستخدام ControlFlash حتى يتطابق مع الإصدار الذي يعمل به النظام. إذا كانت شجرة الإدخال/الإخراج في Studio 5000 تستخدم التشفير الإلكتروني المتطابق تمامًا، فإن اختلاف الإصدار سيؤدي إلى تعطل الاتصال حتى لو كان الجهاز سليمًا تمامًا.
قم بتوصيل الجذع، ثم شغّل الطاقة، وراقب مؤشرات LED وهي تعمل وفقًا للتسلسل الموضح في الخطوة 2. يجب أن يضيء مؤشر LED الخاص بالوحدة باللون الأخضر الثابت. يجب أن يضيء مؤشر LED الخاص بالشبكة باللون الأخضر الثابت بمجرد بدء نقل البيانات. بعد ذلك، اتصل بالإنترنت باستخدام RSNetWorx، وتوقع أن تظهر الوحدة الجديدة كجهاز غريب على العنوان القديم. هذا أمر طبيعي. إذا لم يتعرف عليها النظام، فقم بتشغيلها من ملف .cnc الاحتياطي تمامًا كما فعلت في الخطوة 5، وتأكد من أن الاتصال ينقل البيانات قبل اعتبار المهمة منتهية.
أبقِ الوحدة المعطلة خارج الحامل وقرر ما ستفعله بها خلال يوم عمل عادي. فإصلاح وحدة ثم تعطلها مرة أخرى في الساعة الثانية صباحًا سيضيع كل ما وفرته من تكلفة الإصلاح.
من أين تأتي القطعة الاحتياطية؟ ليس من رفوف الموزع المحلي، لأن معظم الموزعين توقفوا عن تخزين وحدات 1756-CNB منذ أن توقفت شركة روكويل عن إنتاجها. يمكنك الاحتفاظ بواحدة لديك، بعد اختبارها وبرمجتها، أو شراؤها من مورد متخصص في أجهزة ألين برادلي القديمة. هذا الخيار هو الفرق بين استبدالها في أربعين دقيقة وشحنها السريع الذي قد يستغرق أسبوعًا. يمكنك البحث في مخزون ألين برادلي على موقع tztechio.com، ولكن من الأفضل الاحتفاظ بها لديك.
العرض | السبب المحتمل | الحل
انقطاع كامل للشبكة، جميع مؤشرات LED الخاصة بالشبكة مطفأة أو تومض | وجود طرف توصيل مفقود أو به تماس كهربائي، وجود ماء في الجذع، أو سقوط سلك من صنبور يتسبب في تماس كهربائي في الجزء | الخطوة 1: تحقق من طرفي التوصيل، ثم اعزل أسلاك التوصيل واحدًا تلو الآخر
تنقطع إشارة إحدى العقد بشكل عشوائي وتعود للعمل عند انخفاض درجة حرارتها | مقاومة طرفية ضعيفة، موصل BNC متآكل، عطل في مصدر طاقة العقدة | الخطوة 1: أعد توصيل الموصلات، استبدل وصلة الانقطاع، تحقق من طاقة العقدة تحت الحمل
لا تظهر إحدى العقد في RSNetWorx | تعارض في العناوين أو نقطة توصيل معطلة | الخطوة 4: قراءة مفاتيح العناوين الفعلية، وتتبع نقطة التوصيل
تظهر العقدة على شكل علامة استفهام | ملف EDS مفقود من جهاز RSNetWorx | قم بتثبيت ملف EDS، ثم قم بتحديث المتصفح
العقدة موجودة ولكنها لا تحمل أي حركة مرور مجدولة | العقدة غير مدرجة في الجدول | الخطوة 5: إضافة الاتصال، التفعيل
يضيء مؤشر LED الخاص بالوحدة باللون الأحمر الثابت بعد إعادة تركيبها وتشغيلها | وحدة معطلة | الخطوة 6: استبدلها، وطابق البرامج الثابتة والعنوان
الشبكة سليمة ولكن وحدة التحكم بها عطل في الاتصال | تم تغيير الجدول الزمني، أو عدم تطابق مراجعة الوحدة | الخطوتان 5 و6: إعادة التشغيل، والتحقق من المفتاح الإلكتروني
إليكم الصورة الحقيقية. يُصنف برنامج ControlNet من Rockwell حاليًا ضمن فئة "الناضج النشط". يستمر الدعم، وقاعدة المستخدمين ضخمة، لكن التطوير الجديد توقف منذ سنوات، ويتقلص حجم قائمة المنتجات المتاحة سنويًا. تتجه الشركة حاليًا نحو EtherNet/IP، وتُركز جهودها الجديدة على عائلة المحولات والبنية التحتية 1783. إذا كنت بصدد تصميم خط جديد كليًا، فاستخدم EtherNet/IP ولن تندم.
معظمكم لا يصمم خطًا جديدًا بالكامل. أنتم تحافظون على خط قائم، سدد تكلفته منذ سنوات، بينما يقرر المصنع الخطوة التالية. إن الانتقال من شبكة ControlNet مشروع حقيقي ينطوي على مخاطر، ولا يمكن تنفيذه في الساعة الثانية صباحًا عند تعطل إحدى العقد. إذا كنتم ستستمرون في استخدام ControlNet لخمس سنوات أخرى، فأديروه كخدمة أساسية: رسومات حديثة، قطع غيار مختبرة، ملفات جداول احتياطية، وشخص مسؤول عن الشبكة. أما إذا كنتم بصدد الانتقال، فافعلوا ذلك ضمن فترة توقف مخططة، واختبروا المسار الجديد تحت حمل فعلي، وأبقوا وصلة ControlNet الرئيسية قائمة حتى تثبت الشبكة الجديدة جدارتها بالثقة. لا تنتقلوا إليها دون تدقيق. لقد حملت الكابلات المحورية هذا المصنع لعقدين من الزمن؛ يجب أن تثبت الشبكة الجديدة جدارتها قبل التخلص من القديمة.
بالنسبة للخزائن التي ستبقى، يكمن السؤال العملي في قطع الغيار. لم تعد وحدات ControlNet والكابلات المحورية والمحولات والموصلات تُصنع بكميات كبيرة كما كانت في السابق، وسوق قطع غيار وحدات التحكم المنطقية القابلة للبرمجة (PLC) هو المصدر الرئيسي لقطع غيار الخزائن القديمة. اشترِ ما تحتاجه ما دام متوفرًا، واعتبر الشراء بمثابة تأمين وليس مجرد نفقة.
الحد الأدنى من المخزون اللازم لشبكة ControlNet واحدة هو كالتالي: جهاز 1756-CNB أو 1756-CNBR واحد لكل شبكة، مُحدّث ببرنامج التشغيل الخاص بنظامك ومُختَبَر قبل وضعه على الرف. جهاز 1788-CN2DN واحد إذا كانت شبكتك تُغذّي DeviceNet عبر جهاز ربط. بكرة كابل محوري 1786-RG6 بطول 30 مترًا، وعدد من موصلات BNC، وأربعة مقاومات إنهاء 75 أوم، لأنك ستفقد اثنين قبل أن تحتاج إلى واحد. وصلة احتياطية واحدة من النوع الذي تستخدمه لوحاتك. حاسوب محمول للصيانة، مُثبّت عليه برنامج RSNetWorx، ومُختَبَر بطاقة الواجهة، ومُحمّل عليه جميع ملفات EDS. ونسخ احتياطية بصيغة .cnc، على ذاكرتي USB منفصلتين، إحداهما داخل اللوحة في كيس مُعلّم.
افحص هذا الرف مرتين في السنة، في وضح النهار، عندما لا يكون به أي عطل. اختبر الوحدات الاحتياطية في رف تشغيل للتأكد من عملها. حدّث ذاكرة USB عند تغيير الجدول الزمني. نظام ControlNet من فئة Active-Mature، مما يعني أن قطع الغيار لا تزال متوفرة، ومن الأفضل معرفة موردي أنظمة الأتمتة الصناعية الذين ما زالوا يوفرون هذا الجيل من الأجهزة قبل الحاجة إليهم، وليس بعد ذلك.
اتبع الخطوات بالترتيب، واحتفظ بالقطع الاحتياطية في مكان آمن، واحفظ ملف النسخ الاحتياطي في مكان يسهل الوصول إليه في الساعة الثانية صباحًا. هذا كل ما في الأمر. سينقطع الإنترنت مجددًا. السؤال هو: هل أنت مستعد لذلك للمرة الثانية؟
