ال أومرون C200H كانت وحدات التحكم المنطقية القابلة للبرمجة تُشكل ركيزة أساسية للأتمتة الصناعية في المصانع حول العالم. بعد أن أوقفت شركة أومرون إنتاجها رسميًا منذ سنوات، يواجه مهندسو الصيانة الذين يدعمون هذه الأنظمة القديمة واقعًا صعبًا: ندرة قطع الغيار، وتشتت وثائق الدعم، وضغط مديري المصانع لتحديثها. إذا كنت لا تزال تستخدم وحدة C200H في خط إنتاجك - وهو حال الكثيرين - فهذا الدليل مُصمم خصيصًا لك. نتناول فيه استبدال البطارية دون فقدان برنامجك، وتوصيلات كابلات البرمجة، وتوافق البرامج، وتوافر الوحدات النمطية الحالية، ومسارًا عمليًا للانتقال إلى سلسلة CJ.

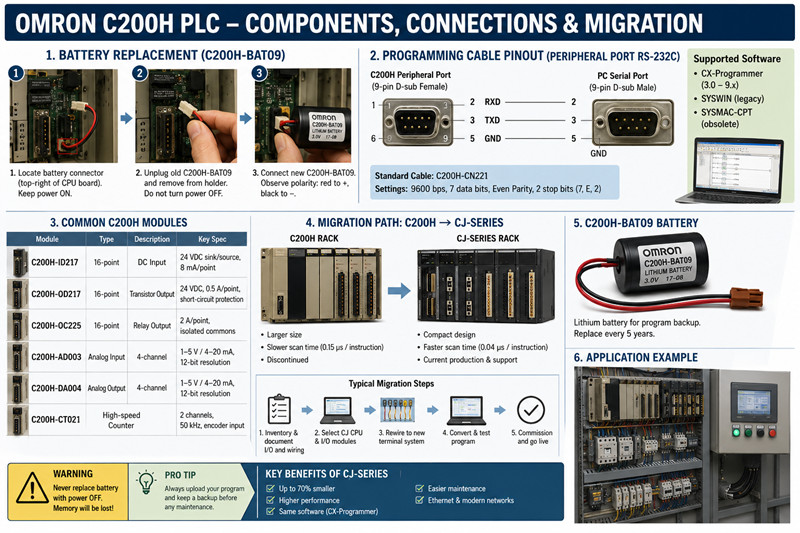

1. استبدال البطارية: C200H-BAT09 وكيفية استبدالها دون فقدان البرنامج

يستخدم جهاز C200H بطارية ليثيوم احتياطية (رقم قطعة أومرون C200H-BAT09) للاحتفاظ ببرنامج المستخدم وذاكرته في وحدة المعالجة المركزية عند انقطاع التيار الكهربائي الرئيسي. يبلغ العمر الافتراضي للبطارية عادةً 5 سنوات في الظروف المحيطة العادية. عند انخفاض جهد البطارية، يومض مؤشر LED الخاص بالإنذار في وحدة المعالجة المركزية أو يظهر مؤشر "انخفاض جهد البطارية" على لوحة التحكم. يجب استبدال البطارية فورًا، لأن نفاد شحن البطارية أثناء إيقاف تشغيل المصنع يعني عدم عمل وحدة المعالجة المركزية عند إعادة التشغيل.

أماكن الشراء: توقف إنتاج بطارية C200H-BAT09 من قبل شركة أومرون، لكنها لا تزال متوفرة لدى موزعي أنظمة الأتمتة المتخصصة وموردي الفائض. في موقع tztechio.com، نوفر وحدات أومرون C200H-BAT09 الأصلية. تجنب استخدام بطاريات الليثيوم غير الأصلية التي تفتقر إلى الموصل ومنظم الجهد؛ فقد تتسرب البطارية غير المطابقة للمواصفات أو ترتفع درجة حرارتها داخل غلاف وحدة المعالجة المركزية.

إجراءات الاستبدال خطوة بخطوة:

1. قم بتشغيل وحدة التحكم المنطقية القابلة للبرمجة (PLC) وقم بتوصيل أداة البرمجة (مبرمج محمول باليد أو مبرمج CX عبر كابل).

2. قم بتحميل البرنامج بالكامل إلى برنامج البرمجة الخاص بك واحفظ نسخة احتياطية على القرص.

3. أبقِ الطاقة الرئيسية قيد التشغيل طوال عملية التبديل - فهذا يُشغّل ذاكرة الوصول العشوائي من مصدر الطاقة، وليس من البطارية.

4. افتح الغطاء الأمامي لوحدة المعالجة المركزية. حدد موقع موصل البطارية في أعلى يمين اللوحة الرئيسية.

5. افصل موصل C200H-BAT09 القديم برفق. أخرج البطارية من مكانها.

6. أدخل البطارية الجديدة C200H-BAT09 وقم بتوصيل الموصل بإحكام. انتبه للقطبية: السلك الأحمر إلى الموجب (+)، والسلك الأسود إلى السالب (-).

7. أغلق الغطاء. تحقق من سلامة الذاكرة باستخدام أداة البرمجة. امسح علامة خطأ البطارية إذا لزم الأمر (CX-Programmer: في حالة PLC، انقر فوق "مسح خطأ البطارية").

8. قم بتسجيل تاريخ الاستبدال على الملصق الموجود داخل باب وحدة المعالجة المركزية.

تحذير هام: لا تقم أبدًا باستبدال البطارية أثناء فصل الطاقة. حتى مكثف الطاقة الاحتياطي في بعض إصدارات معالج C200H ينفد شحنه خلال 20 دقيقة. إذا كان فصل الطاقة أمرًا لا مفر منه، فيجب إعادة توصيلها في غضون 60 ثانية من فصل البطارية.

2. كابل البرمجة والبرمجيات: مخطط توصيل الكابل وتوافق مبرمج CX

يتطلب برمجة جهاز C200H كابلًا طرفيًا وبرنامجًا متوافقًا. الاتصال القياسي هو RS-232C عبر المنفذ الطرفي (موصل D-sub أنثى ذو 9 دبابيس على وحدة المعالجة المركزية أو محول منفذ طرفي اختياري).

أنواع الكابلات وترتيب دبابيس التوصيل:

· C200H-CN221 (أصلي من أومرون): يربط منفذ C200H الطرفي بمنفذ تسلسلي RS-232 ذي 9 دبابيس على جهاز كمبيوتر. ترتيب الدبابيس: 2→2 (RXD)، 3→3 (TXD)، 5→5 (GND). لا حاجة لخطوط مصافحة لمعظم العمليات.

· محولات USB إلى RS232: تعمل هذه المحولات إذا كانت تستخدم شريحة FTDI أو Prolific PL2303 أصلية. تجنب النسخ المقلدة الرخيصة، لأنها تُسبب أخطاء في الإرسال قد تُتلف البرنامج أثناء التحميل/التنزيل.

· محول CQM1-CIF02 (من طرفية إلى RS232): مطلوب إذا كان معالج C200H الخاص بك مزودًا بموصل طرفي دائري قديم ذي 8 دبابيس. استخدم هذا المحول بالإضافة إلى كابل RS-232 قياسي مباشر.

خيارات البرامج:

· برنامج CX-Programmer (الإصدارات من 3.0 إلى 9.x): يدعم جهاز C200H بشكل كامل. تعمل الإصدارات الأحدث من CX-Programmer (9.5 وما بعدها) على نظامي التشغيل Windows 10/11، ولكنها تتطلب وضع برنامج التشغيل القديم. اضبط طراز وحدة التحكم المنطقية القابلة للبرمجة (PLC) على "C200H" ونوع الشبكة على "SYSMAC WAY" أو "Toolbus".

· برنامج SYSWIN (برنامج أومرون القديم): يعمل ولكنه يقتصر على إصدارات ويندوز القديمة جدًا. لا يُنصح باستخدامه.

· SYSMAC-CPT: يغطي برمجة C200H ولكنه قديم. استخدمه فقط إذا كان لديك ترخيص بالفعل.

· تنزيل البرنامج: لا تزال شركة أومرون تبيع برنامج CX-Programmer ضمن حزمة أدوات التحليل المالي المتكاملة. لا توجد نسخة مجانية منه. تقدم بعض المواقع الإلكترونية الخارجية نسخًا تجريبية، وغالبًا ما تكون هذه النسخ برامج ضارة. يُنصح بشراء البرنامج المرخص أو التعامل مع موزع يوفر حزمة تراخيص.

إعدادات الاتصال: 9600 باود، 7 بتات للبيانات، تكافؤ زوجي، بتان للتوقف (7، E، 2) - هذا هو بروتوكول SYSMAC WAY الافتراضي لجهاز C200H. يكتشف برنامج CX-Programmer هذه الإعدادات تلقائيًا في معظم الحالات.

3. مرجع الوحدة النمطية الشائعة: ID217 وOD217 ووحدات الإدخال/الإخراج الأخرى

على الرغم من توقف إنتاج جهاز C200H، لا تزال العديد من وحدات الإدخال/الإخراج متوفرة عبر قنوات بيع الفائض. أكثر الوحدات طلباً هي:

الوحدة | النوع | الوصف

C200H-ID217 | مدخل تيار مستمر ذو 16 نقطة | مصدر/مستقبل 24 فولت تيار مستمر، 8 مللي أمبير لكل نقطة، كتلة طرفية قابلة للإزالة

C200H-OD217 | مخرج ترانزستور ذو 16 نقطة | 24 فولت تيار مستمر، 0.5 أمبير لكل نقطة، حماية من قصر الدائرة

C200H-OC225 | مخرج مرحل ذو 16 نقطة | 2 أمبير لكل نقطة، نقاط مشتركة معزولة، مرحلات قابلة للاستبدال

C200H-AD003 | وحدة إدخال تناظرية | 4 قنوات، 1-5 فولت / 4-20 مللي أمبير، دقة 12 بت

C200H-DA004 | وحدة إخراج تناظرية | 4 قنوات، 1-5 فولت / 4-20 مللي أمبير، دقة 12 بت

C200H-CT021 | عداد عالي السرعة | قناتان، 50 كيلو هرتز، مدخل مشفر

التوفر: تُعدّ وحدات C200H-ID217 وC200H-OD217 الأكثر طلبًا نظرًا لأن رفوف الإدخال/الإخراج DC تتعرض لأكبر قدر من الإجهاد الكهربائي في الميدان. ونقوم بتجديد مخزوننا من كلا النوعين بانتظام. كما تحظى وحدات إخراج المرحلات (OC225) بشعبية كبيرة في خطوط النقل والتعبئة والتغليف القديمة التي لا تتطلب تبديلًا عالي السرعة.

ما يجب التحقق منه قبل شراء الوحدات المستعملة:

· افحص دبابيس موصل اللوحة الخلفية بحثًا عن أي انحناء أو تآكل.

· اختبر مؤشرات LED باستخدام مصدر 24 فولت تيار مستمر على المدخلات.

· بالنسبة للوحدات التناظرية، اطلب تقرير معايرة أو قيم اختبار.

4. مسار الترقية: C200H → سلسلة CJ – أمور يجب مراعاتها

في نهاية المطاف، يصل كل نظام C200H إلى مرحلة يتعطل فيها أحد الوحدات، أو تتجاوز تكلفة قطع الغيار تكلفة وحدة تحكم منطقية قابلة للبرمجة جديدة، أو يفقد المصنع مبرمجًا مؤهلًا. ويُعدّ خيار الترقية الأمثل هو سلسلة Omron CJ (CJ1، CJ2، أو سلسلة NJ/NX الأحدث للتحكم في الحركة).

لماذا مسلسل سي جيه؟

· نفس بيئة البرمجة (CX-Programmer) - لا يحتاج مهندسوكم إلى إعادة تدريب.

· أوقات مسح أسرع بشكل ملحوظ (0.04 ميكروثانية لكل تعليمة أساسية مقابل 0.15 ميكروثانية على C200H).

· بصمة صغيرة الحجم - أصغر بنسبة تصل إلى 70% من رف C200H.

· إنتاج حالي، ضمان كامل، ودعم عالمي.

توافق الأسلاك - الحقيقة الصعبة:

تستخدم وحدات الإدخال/الإخراج من سلسلتي C200H وCJ بنىً مختلفة للوحة الخلفية وموصلات مختلفة. لا يمكنك ببساطة إخراج وحدة C200H-ID217 من الحامل القديم وتوصيلها بقاعدة سلسلة CJ. يجب إعادة توصيل الأسلاك أو تعديلها.

خطوات عملية للهجرة:

9. قم بجرد محتويات الرف: وثّق كل وحدة، وموقع الفتحة، وتعيين الطرفية. أنشئ مخططًا للأسلاك.

10. اختر وحدة معالجة مركزية من سلسلة CJ بناءً على عدد منافذ الإدخال/الإخراج وحجم البرنامج. تُعدّ وحدة CJ2M-CPU31 مناسبة لمعظم بدائل C200H متوسطة الحجم. أما بالنسبة للمنشآت الأكبر، فتُوفّر وحدة CJ2H-CPU64 ما يصل إلى 160 ألف خطوة وتقنية Ethernet/IP.

11. اختر وحدات الإدخال/الإخراج: تستخدم سلسلة CJ وحدات CJ1W-* (على سبيل المثال، تحل وحدة CJ1W-ID211 محل وظيفة C200H-ID217؛ وتحل وحدة CJ1W-OD211 محل OD217). توفر هذه الوحدات نفس الخصائص الكهربائية في حجم أصغر.

12. أعد كتابة البرنامج - لا تحاول التحويل المباشر. مجموعة تعليمات سلسلة CJ هي مجموعة فرعية من C200H، لكن العنونة مختلفة (تمت إعادة هيكلة خرائط ذاكرة الإدخال/الإخراج بالكامل). تُعد أداة "Convert PLC" في برنامج CX-Programmer نقطة انطلاق، لكن التحقق اليدوي إلزامي.

13. إعادة تصميم اللوحة: تستخدم سلسلة CJ نظام توصيل طرفي مكون من 32 أو 64 نقطة، وليس نظام توصيل الوحدات الفردية الخاص بـ C200H. لذا، يُرجى التخطيط لوضع قضبان التوصيل الطرفية وقنوات الأسلاك الجديدة.

14. التشغيل دون اتصال بالإنترنت: اختبر البرنامج الجديد على وحدة المعالجة المركزية من سلسلة CJ باستخدام وضع المحاكاة قبل إزالة C200H القديم من الخدمة.

تفصيل تكلفة الترحيل (نظام نموذجي ذو 64 مدخل/مخرج):

المنتج | التكلفة التقديرية

CJ2M-CPU31 + مزود طاقة + قاعدة بأربعة فتحات | 650-900 دولار

وحدات الإدخال/الإخراج CJ1W (مكافئة لوحدات الإدخال/الإخراج C200H الحالية) | 100-250 دولارًا أمريكيًا لكل وحدة

تركيب الأسلاك (داخل الشركة، من 16 إلى 24 ساعة) | 800 دولار - 1800 دولار

البرمجة والتشغيل | 500 - 2000 دولار

إجمالي التقدير | 2050 دولارًا - 4950 دولارًا

قارن هذا بتكلفة عطل جهاز C200H-OD217 واحد أثناء انقطاع غير مخطط له، وستجد أن عملية الترحيل غالباً ما تبرر نفسها خلال دورة إنتاج واحدة.

5. الأسعار والتوافر: أين تجد مخزون C200H الآن

لم تعد قطع غيار C200H تُصنّع، لذا يقتصر السوق على قطع الغيار والقطع الفائضة. إليك ما يمكن توقعه:

· C200H-CPU01/03: 150-300 دولار (مستعمل، تم اختباره)

· بطارية C200H-BAT09: 25-45 دولارًا (مخزون جديد قديم)

· C200H-ID217: 60-120 دولارًا (مستعمل، تم اختباره)

· C200H-OD217: 70-150 دولارًا (مستعمل، تم اختباره)

· C200H-OC225: 50-100 دولار (مستعمل، تم اختباره)

· C200H-AD003: 100-200 دولار (مستعمل، يتطلب معايرة)

· C200H-RM001 (وحدة الإدخال/الإخراج الرئيسية عن بعد): 80-180 دولارًا

في موقع tztechio.com، نوفر تشكيلة مختارة من وحدات C200H، جميعها خضعت لاختبارات معملية قبل عرضها. كما نوفر أنظمة سلسلة CJ بأسعار تنافسية لمن يرغبون في الترقية. تفضلوا بزيارة قسم PLC وقسم Omron للاطلاع على المخزون الحالي.

نصيحة احترافية: إذا كنت تشتري قطع غيار C200H للحفاظ على تشغيل خط الإنتاج لمدة سنتين إلى ثلاث سنوات أخرى، فاشترِ وحدة تزويد طاقة احتياطية واحدة على الأقل (C200H-PS201 أو PS221) لكل رف. تتلف مكثفات وحدات تزويد الطاقة مع مرور الوقت وتتعطل بشكل أسرع من لوحات المعالجات المركزية.

٦. الأسئلة الشائعة – أسئلة حقيقية من المشترين

س: هل يمكنني استخدام بطارية ليثيوم CR17345 القياسية بدلاً من C200H-BAT09؟

ج: الخلية بنفس الحجم (CR17345)، لكن C200H-BAT09 مزودة بموصل مُركّب مسبقًا مع غلاف مُخصّص للقطبية ودائرة تنظيم الجهد. قد تتسبب الخلية غير المُزوّدة بمنظم الجهد في تلف لوحة المعالج. استخدم القطعة الأصلية.

س: هل يعمل برنامج CX-Programmer على نظام التشغيل Windows 10 مع جهاز C200H؟

ج: نعم، يعمل برنامج CX-Programmer الإصدار 9.5 والإصدارات الأحدث على نظامي التشغيل Windows 10/11 بنظام 64 بت. يجب تثبيت برامج تشغيل USB/المنفذ التسلسلي القديمة في وضع التوافق. في حال استخدام محول USB إلى RS232، يجب تثبيت برنامج تشغيل المحول قبل توصيل وحدة التحكم المنطقية القابلة للبرمجة (PLC).

س: مخرجات جهاز C200H-OD217 عالقة في وضع التشغيل. هل المشكلة في الوحدة أم في المعالج؟

أ: تحقق أولاً مما إذا كان حمل الخرج ضمن الحد المسموح به وهو 0.5 أمبير لكل نقطة. يؤدي الحمل الزائد إلى تلف ترانزستور الخرج في حالة قصر الدائرة. انقل الوحدة إلى فتحة أخرى؛ إذا استمرت المشكلة مع الوحدة، فاستبدلها. إذا بقيت المشكلة في نفس عنوان الفتحة، فافحص جدول خرج وحدة المعالجة المركزية.

س: ما هو الكابل الذي أحتاجه لوحدة المعالجة المركزية C200H ذات المنفذ الدائري ذي 8 دبابيس؟

ج: أنت بحاجة إلى محول CQM1-CIF02 من طرفية إلى RS232 بالإضافة إلى كابل تسلسلي DB9 قياسي. بدلاً من ذلك، يعمل محول USB CS1W-CIF31 (بموصل دائري ذي 8 دبابيس) على أجهزة الكمبيوتر الحديثة التي تفتقر إلى منافذ تسلسلية.

س: هل لا تزال شركة أومرون تقدم الدعم الفني لجهاز C200H؟

ج: لم تعد شركة أومرون تقدم الدعم عبر الهاتف أو البريد الإلكتروني لسلسلة C200H. أفضل مصادر الدعم هي فرق الدعم الفني لدى الموزعين، ومنتديات الأتمتة (PLCTalk.net، MrPLC.com)، وخط الدعم الخاص بنا على tztechio.com للاستفسارات المتعلقة بالوحدة.

س: هل يمكنني خلط وحدات C200H ووحدات سلسلة CJ على نفس اللوحة الخلفية؟

ج: لا. بنية ناقل اللوحة الخلفية مختلفة تمامًا. تتطلب عملية الترقية استبدال الحامل بالكامل. مع ذلك، يمكنك إبقاء جهاز C200H قيد التشغيل جنبًا إلى جنب مع حامل جديد من سلسلة CJ باستخدام وصلة تسلسلية أو إيثرنت في لوحة التحكم نفسها أثناء عملية الترقية التدريجية.

------------------------------------------------------------------------------------------------------------------
