عنوان الميتا: أساسيات محركات التردد المتغير ودليل الاختيار: كيفية اختيار محرك تردد متغير (2026)
وصف الميتا: دليل كامل لمحركات التردد المتغير يغطي كيفية عمل محركات التردد المتغير، ولماذا يتم استخدام محرك التردد المتغير، ومعايير الاختيار الرئيسية، ومقارنة العلامات التجارية لـ Mitsubishi FR-E800 و Danfoss FC101 و Schneider ATV320.
تُعدّ محركات التردد المتغير (VFDs)، والتي تُسمى أيضاً محركات السرعة المتغيرة (VSDs) أو العاكسات، من أكثر المكونات استخداماً في الأتمتة الصناعية. يتحكم محرك التردد المتغير في سرعة محرك التيار المتردد عن طريق تغيير تردد وجهد مصدر الطاقة. والنتيجة: توفير في الطاقة بنسبة تتراوح بين 20 و50%، وتحسين التحكم في العمليات، وإطالة عمر المحرك.
يغطي هذا الدليل مبادئ عمل محركات التردد المتغير، ومتى ولماذا يتم استخدامها، ومعايير الاختيار الرئيسية، ومقارنة عملية بين العلامات التجارية الرائدة لمحركات التردد المتغير: ميتسوبيشي FR-E800, دانفوس FC101, شنايدر ألتيفار 320، و ABB ACS580.
محول التردد المتغير (VFD) هو محول طاقة إلكتروني يستقبل تيارًا مترددًا بتردد ثابت (50/60 هرتز) ويحوله إلى خرج بتردد وجهد قابلين للتعديل. ومن خلال التحكم في تردد الخرج، يمكنك التحكم مباشرة في سرعة المحرك.
سرعة المحرك (دورة في الدقيقة) = 120 × التردد (هرتز) / عدد الأقطاب

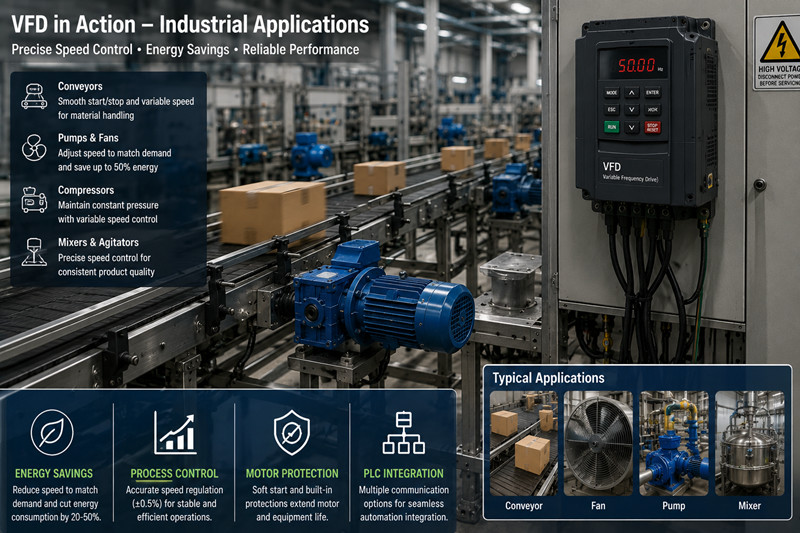

بالنسبة لمحرك رباعي الأقطاب موصول بمصدر طاقة بتردد 60 هرتز: السرعة القصوى = 1800 دورة في الدقيقة. عند ضبط محول التردد المتغير على 30 هرتز: سرعة المحرك = 900 دورة في الدقيقة. هذه العلاقة تجعل محولات التردد المتغيرة ضرورية للمراوح والمضخات والناقلات والضواغط، وأي تطبيق آخر يوفر فيه تغيير السرعة الطاقة.
يؤدي خفض سرعة المحرك بنسبة 20% إلى توفير ما يقارب 50% من الطاقة (تتناسب القدرة طرديًا مع مكعب السرعة). بالنسبة لمروحة بقدرة 50 حصانًا تعمل بسرعة 80%، يمكن أن تتجاوز الوفورات السنوية 5000 دولار.
تعمل محولات التردد المتغيرة على زيادة الجهد والتردد تدريجياً، مما يمنع ارتفاع تيار الدوار المقفل بمقدار 6-8 أضعاف أثناء بدء التشغيل المباشر. وهذا يحمي المحركات ويقلل من الإجهاد الميكانيكي.
يُتيح التحكم المتغير في السرعة تسارعًا/تباطؤًا سلسًا، وتنظيمًا دقيقًا للسرعة (±0.5%)، وحركة متزامنة متعددة المحاور. وهو أمر بالغ الأهمية لخطوط التعبئة والتغليف، وآلات التحكم الرقمي الحاسوبي، وعمليات الخلط.
تُقلل عمليات التشغيل السلس والتوقف المُتحكم به من تآكل الحزام، والضغط على علبة التروس، وحمل المحامل. وتمتد فترات الصيانة بمعدل ضعفين إلى ثلاثة أضعاف.
تدعم محركات التردد المتغيرة الحديثة بروتوكولات EtherNet/IP و PROFINET و Modbus RTU/TCP و CANopen من أجل التكامل السلس مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) والمراقبة عن بعد لأنظمة SCADA.

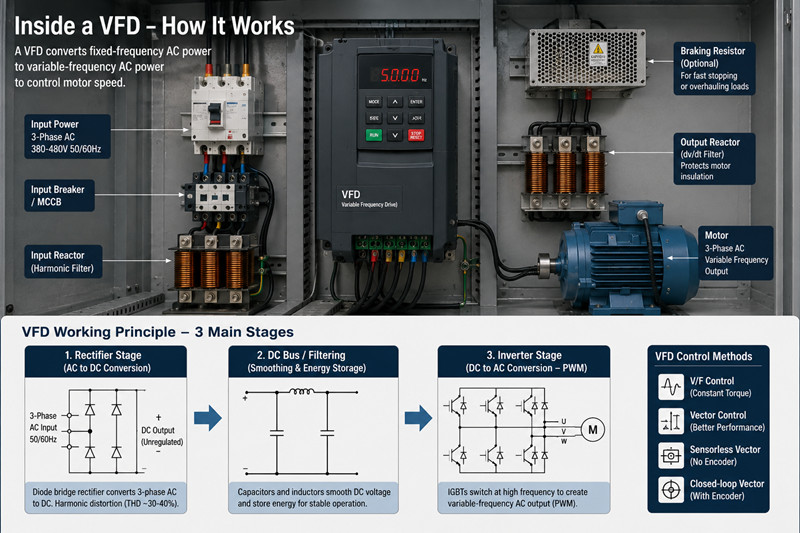

يتكون محرك التردد المتغير من ثلاث مراحل رئيسية:
يتم تحويل التيار المتردد إلى تيار مستمر باستخدام مقوم جسري ثنائي. ينتج عن ذلك تشويه توافقي (THD ~30-40%).
يتم تنعيم جهد التيار المستمر بواسطة المكثفات والمحاثات. ويقوم ناقل التيار المستمر بتخزين الطاقة للتعامل مع انقطاعات الطاقة اللحظية وتجديد طاقة المحرك.
تقوم ترانزستورات IGBT بالتبديل بتردد عالٍ (2-16 كيلوهرتز) لإنتاج خرج تيار متردد شبه جيبي بالتردد المطلوب. وهذا ما يُعرف بتعديل عرض النبضة (PWM).
طرق التحكم الرئيسية في محركات التردد المتغير:
· التحكم في السرعة/التردد: معيار للأحمال ذات عزم الدوران الثابت
· التحكم الاتجاهي: عزم دوران وتنظيم أفضل عند السرعات المنخفضة
· نظام متجه بدون مستشعر: تقدير تدفق المحرك بدون مشفر
· نظام متجه ذو حلقة مغلقة (مع مُشفِّر): دقة السرعة ±0.01%
يجب أن تتوافق قدرة محول التردد المتغير (VFD) مع التيار والجهد المذكورين على لوحة بيانات المحرك. اختر محول تردد متغيرًا بقدرة لا تقل عن - ويفضل أن تكون أعلى بنسبة 10-20% - من تيار الحمل الكامل (FLA) للمحرك. يؤدي اختيار محول تردد متغير بقدرة أقل من اللازم إلى ارتفاع درجة الحرارة.
التصنيفات الشائعة: 200-240 فولت أحادي الطور (محولات التردد الصغيرة)، 380-480 فولت ثلاثي الأطوار (المعيار الصناعي)، 500-690 فولت (عالي الطاقة). لا تقم أبدًا بتوصيل محول تردد أحادي الطور بمحرك ثلاثي الأطوار.
عزم الدوران الثابت (الناقلات، الضواغط): يتطلب عزم دوران بدء تشغيل عالٍ. عزم الدوران المتغير (المراوح، المضخات): يوفر أقصى قدر من الطاقة. قم بمطابقة محرك التردد المتغير مع ملف تعريف الحمل.
اختر النظام البيئي المناسب لوحدة التحكم المنطقية القابلة للبرمجة (PLC): إيثرنت/آي بي (ألين برادلي)، بروفينت (سيمنز/شنايدر)، مودبوس آر تي يو (عالمي). بالنسبة للحركة: كان أوبن أو إيثركات.
IP20 (داخل الخزانة). IP54/55 (في بيئة مغبرة/رطبة). IP66 (خارجي/قابل للغسل). تتطلب درجات الحرارة المحيطة المرتفعة (>40 درجة مئوية) تخفيض القدرة أو تبريد الغلاف.
في حالة الكبح المتكرر أو الأحمال التي تتطلب صيانة دورية (مثل الرافعات والناقلات)، أضف مقاومة كبح. وإلا سيرتفع جهد ناقل التيار المستمر مما يؤدي إلى حدوث عطل زيادة الجهد.
ميزة | ميتسوبيشي FR-E800 | دانفوس FC101 | شنايدر ATV320 | ABB ACS580 |
نطاق الطاقة | 0.1-630 كيلوواط | 0.12-75 كيلوواط | 0.18-30 كيلوواط | 0.75-250 كيلوواط |
الجهد االكهربى | 200-240 فولت / 380-480 فولت | 200-240 فولت / 380-480 فولت | 200-240 فولت / 380-480 فولت | 380-480 فولت |
تواصل | منفذ إيثرنت مدمج | Modbus RTU، ناقل المجال | Modbus RTU، CANopen، Profinet | وحدة طرفية عن بعد مدمجة بتقنية Modbus |
برمجة | مُكوّن FR 2 | MCT 10 / شاشة مدمجة | SoMove / Display | DriveComposer Pro |
نقاط القوة الرئيسية | إيثرنت والتحكم في الحركة | تحسين أداء أنظمة التدفئة والتهوية وتكييف الهواء/المضخات | صغير الحجم وسهل التشغيل | متانة صناعية |
· ميتسوبيشي FR-E800: الأفضل للآلات التي تتطلب اتصال إيثرنت مدمج (CC-Link IE Field، Modbus TCP) وحركة عالية السرعة. دعم ممتاز لتغذية المشفر الراجعة.
· دانفوس FC101: مصمم خصيصًا لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه. يتميز بتحسين استثنائي لمنحنى السرعة للمضخات والمراوح. سعر تنافسي لنطاق 0.75-75 كيلوواط.
· شنايدر ألتيفار 320: جهاز صغير الحجم وسهل الإعداد عبر نظام SoMove أو الشاشة المدمجة. مناسب لتطبيقات المضخات/المراوح/الناقلات البسيطة.
· ABB ACS580: رافعة صناعية عالية الجودة وموثوقة، مبنية على منصة ABB ACS880. مثالية للأحمال الصناعية الثقيلة. تتمتع بشبكة خدمة عالمية قوية.
خاتمة
يعتمد اختيار محرك التردد المتغير المناسب على مطابقة قدرة الطاقة والجهد وبروتوكول الاتصال ونوع الحمل مع تطبيقك. يتميز محرك Mitsubishi FR-E800 بأعلى مستويات الاتصال والتحكم في الحركة. أما محرك Danfoss FC101 فهو مُحسَّن لتطبيقات التكييف والتهوية والمضخات. يوفر محرك Schneider ATV320 سهولة الاستخدام والتصميم المدمج. بينما يتميز محرك ABB ACS580 بالمتانة الصناعية.
س: ما الفرق بين محول التردد المتغير (VFD) وبادئ التشغيل الناعم؟
ج: يتحكم جهاز التشغيل الناعم في الجهد الكهربائي فقط أثناء بدء التشغيل/الإيقاف، ولا يمكنه تغيير سرعة المحرك. أما محول التردد المتغير (VFD) فيتحكم في كل من التردد والجهد الكهربائي بشكل مستمر، مما يتيح تغيير السرعة وتوفير الطاقة طوال العملية.
س: هل يمكن أن يتسبب محول التردد المتغير في تلف المحرك؟
ج: إذا تم اختيار حجم محرك التردد المتغير وتكوينه بشكل صحيح، فإنه يطيل عمره. المخاطر الرئيسية: (1) ارتفاع درجة الحرارة نتيجة التشغيل بسرعات منخفضة، (2) ارتفاعات مفاجئة في الجهد الكهربائي بسبب كابلات المحرك الطويلة. استخدم مرشحات خرج للكابلات التي يزيد طولها عن 50 مترًا.
س: ما مقدار الطاقة التي يمكن أن يوفرها محول التردد المتغير؟
ج: بالنسبة للأحمال ذات عزم الدوران المتغير (المراوح والمضخات)، يؤدي خفض السرعة بنسبة 20% إلى توفير حوالي 50% من الطاقة. يمكن لمروحة بقدرة 50 حصانًا تعمل بسرعة 75% لمدة 8000 ساعة سنويًا أن توفر ما بين 8000 و12000 دولار أمريكي سنويًا. فترة استرداد التكلفة: من سنة إلى ثلاث سنوات.
س: هل تتسبب محولات التردد المتغيرة في تشويه توافقي؟
ج: نعم. تُنتج مقومات التردد المتغير القياسية ذات الست نبضات تشويشًا كليًا يتراوح بين 30 و40%. استخدم مفاعلات الإدخال، أو محركات الواجهة الأمامية النشطة، أو محركات التردد المتغير متعددة النبضات (12/18 نبضة) لتقليل التشويش الكلي إلى أقل من 5%.
س: هل يمكنني تشغيل محرك بتردد 90 هرتز باستخدام محول التردد المتغير (VFD)؟
ج: المحركات القياسية مصممة للعمل بتردد 50/60 هرتز. يتطلب التشغيل بتردد 90 هرتز محركًا مصممًا للعمل مع محول تردد متغير (عزل من الفئة F/H، محامل متوازنة). يُرجى استشارة الشركة المصنعة قبل تجاوز التردد المذكور على لوحة البيانات بأكثر من 20%.
· محول التردد المتغير Mitsubishi FR-E800
· محرك تردد متغير عالي الأداء مزود بمنفذ إيثرنت مدمج ووظائف حركة متقدمة. نطاق القدرة من 0.1 إلى 630 كيلوواط.
· محول التردد المتغير دانفوس FC101
· محرك تردد متغير مُحسَّن لأنظمة التدفئة والتهوية وتكييف الهواء والمضخات مع تشغيل سهل الاستخدام. 0.12-75 كيلوواط.
· شنايدر ألتيفار 320
· محول تردد متغير صغير الحجم للتطبيقات البسيطة إلى متوسطة التعقيد. 0.18-30 كيلوواط.
· محول التردد المتغير ABB ACS580
· محول تردد صناعي متعدد الأغراض ذو جودة بناء متينة. 0.75-250 كيلوواط.
· مفاعل إدخال محرك التردد المتغير (مرشح توافقي)
· يقلل من التشوه التوافقي الناتج عن مقومات التردد المتغير. ضروري للمصانع التي تحتوي على معدات حساسة.
