مقدمة

صُممت وحدات التحكم المنطقية القابلة للبرمجة (PLCs) لضمان موثوقيتها. فعند تعطل إحداها، يكون التأثير على الإنتاج فوريًا ومكلفًا. ومع ذلك، فإن غالبية أعطال وحدات التحكم المنطقية القابلة للبرمجة تنجم عن عدد قليل من الأسباب المتكررة، والتي يستطيع فني مؤهل تشخيص معظمها وحلها دون الحاجة إلى استبدال وحدة التحكم.

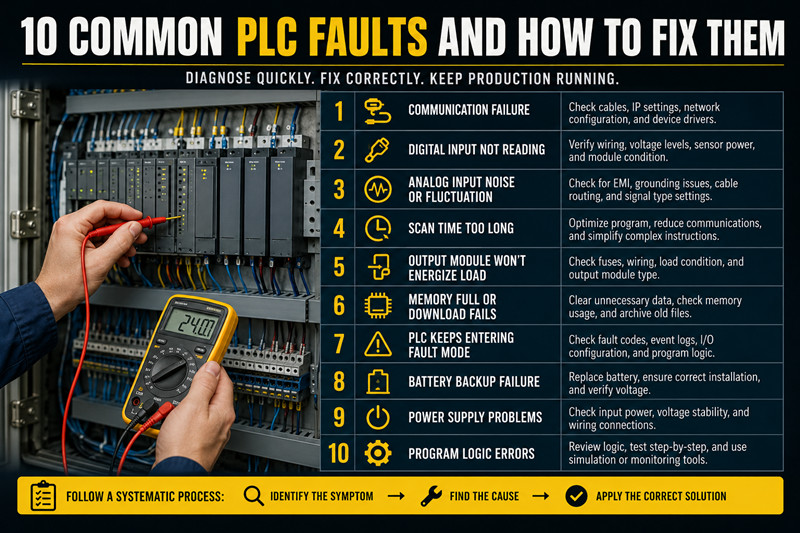

يغطي هذا الدليل أكثر عشر مشاكل شيوعًا في وحدات التحكم المنطقية القابلة للبرمجة (PLC) التي تواجهها في البيئات الصناعية، مع خطوات عملية لحل المشكلات يمكنك تطبيقها اليوم.

1. فشل الاتصال بوحدة التحكم المنطقية القابلة للبرمجة (PLC)

الأعراض: توقف وحدة التحكم المنطقية القابلة للبرمجة (PLC) عن الاستجابة لواجهة المستخدم الرسومية (HMI)، وعدم قدرة جهاز الكمبيوتر الخاص بالبرمجة على الاتصال بالإنترنت، واختفاء أجهزة الشبكة من ناقل البيانات.

السبب المشترك:

· كابل إيثرنت مفكوك أو تالف

· تكوين عنوان IP غير صحيح

· عدم تطابق الوضع المزدوج على محولات الشبكة

· عطل في برنامج التشغيل على منفذ PLC

خطوات استكشاف الأخطاء وإصلاحها:

1. تحقق من توصيلات الكابلات المادية في كل من وحدة التحكم المنطقية القابلة للبرمجة (PLC) والمفتاح.

2. تحقق من تطابق عنوان IP مع إعدادات المشروع (اختبار ping)

3. تأكد من تطابق إعدادات منفذ محول الشبكة مع وحدة التحكم المنطقية القابلة للبرمجة (التفاوض التلقائي مقابل السرعة الثابتة).

4. أعد تشغيل وحدة التحكم المنطقية القابلة للبرمجة (PLC) وقم بالتبديل

5. في حالة استخدام منفذ RS-232/RS-485 التسلسلي، تحقق من معدل الباود وإعدادات التكافؤ.

2. لا تتم قراءة المدخلات الرقمية

الأعراض: ينطفئ مؤشر LED الخاص بالإدخال الموجود على الوحدة عندما يكون المستشعر نشطًا، أو يبقى الإدخال قيد التشغيل بشكل دائم.

السبب المشترك:

· مستوى الجهد غير صحيح (تم خلط 24 فولت تيار مستمر مقابل 110 فولت تيار متردد)

· وحدة إدخال فاشلة

· خطأ في التوصيل أو طرف توصيل غير محكم

· مشكلة في مصدر طاقة المستشعر

خطوات استكشاف الأخطاء وإصلاحها:

6. قم بقياس الجهد الفعلي عند طرف الإدخال باستخدام جهاز قياس متعدد.

7. تأكد من أن المستشعر يعمل بالطاقة (تحقق من مؤشرات LED الموجودة على مستشعرات التقارب)

8. استبدل وحدة الإدخال بوحدة أخرى معروفة بأنها تعمل بشكل صحيح لاستبعاد وجود عطل في الأجهزة.

9. تأكد من أن نوع المستشعر (PNP مقابل NPN لمستشعرات التيار المستمر) يتطابق مع تكوين الوحدة

3. تذبذب أو ضوضاء الإدخال التناظري

الأعراض: تقفز قيمة الإدخال التناظري بشكل غير منتظم، أو تظهر قيمًا سالبة غير واقعية، أو تنحرف بمرور الوقت.

السبب المشترك:

· التداخل الكهرومغناطيسي (EMI) من محركات التردد المتغير أو المحركات القريبة

· مشاكل الحلقة الأرضية

· سلك الإشارة يمتد بمحاذاة كابلات الطاقة

· مشكلة في طاقة الحلقة 4-20 مللي أمبير

خطوات استكشاف الأخطاء وإصلاحها:

10. افصل كابلات الإشارة عن كابلات الطاقة بمسافة لا تقل عن 15 سم

11. استخدم كابلات زوجية مجدولة محمية للإشارات التناظرية

12. تأكد من استقرار مصدر التيار المستمر 24 فولت لجهاز الإرسال

13. تأكد من أن نوع إشارة الوحدة التناظرية (0-10 فولت، 4-20 مللي أمبير) يتطابق مع المستشعر

14. أضف قيمة تصفية في برنامج PLC لتخفيف الضوضاء (تسمح معظم برامج PLC بتصفية المدخلات).

4. وقت مسح وحدة التحكم المنطقية القابلة للبرمجة طويل جدًا

الأعراض: يتم تحديث المخرجات بتأخير ملحوظ، وتبدو استجابة الجهاز بطيئة، ويبدو أن المؤقتات غير دقيقة.

السبب المشترك:

· يتضخم البرنامج بشكل مفرط دون تحسين.

· ازدحام شديد في حركة الاتصالات على الشبكة

· الكثير من التعليمات المكلفة (حلقات PID المعقدة، حساب المثلثات)

· تم ضبط ترشيح الإدخال التناظري على مستوى عالٍ جدًا

خطوات استكشاف الأخطاء وإصلاحها:

15. تتضمن معظم برامج PLC خاصية مراقبة وقت المسح - تحقق منها أولاً

16. انقل تعليمات الاتصال خارج نطاق المسح الرئيسي للبرنامج (استخدم المهام الدورية)

17. قلل عدد الرسائل على شبكة إيثرنت/آي بي أو بروفينت

18. قم بتبسيط أو تقسيم الإجراءات الفرعية الكبيرة

19. ضع في اعتبارك استخدام وحدة معالجة مركزية أسرع إذا تجاوز وقت المسح 20 مللي ثانية في التطبيقات الحساسة للوقت

5. فشل وحدة الإخراج في تنشيط الحمل

الأعراض: تضيء مصابيح LED الخارجية ولكن الحمل لا ينشط.

السبب المشترك:

· انصهر الفيوز في وحدة الإخراج

· حالة التحميل الزائد أدت إلى تفعيل الحماية الحرارية

· خطأ في التوصيلات (الخط المشترك غير متصل)

· فشل في إخراج أشباه الموصلات (للوحدات ذات الحالة الصلبة)

خطوات استكشاف الأخطاء وإصلاحها:

20. تحقق من حالة الفيوز على الوحدة (تحتوي معظم الوحدات على مؤشرات مرئية للفيوز)

21. قم بقياس الجهد عبر طرف الإخراج أثناء تشغيله.

22. تأكد من عدم وجود دائرة مفتوحة في الحمل (افصله وقم بقياس المقاومة).

23. بالنسبة لمخارج المرحل، استمع إلى صوت نقرة المرحل - إذا لم تسمع صوتًا، فإن الملف تالف

24. تأكد من أن نوع الإخراج (مصدر أو مصب) يتطابق مع أسلاك الحمل لديك

6. امتلاء ذاكرة وحدة التحكم المنطقية القابلة للبرمجة أو عدم تنزيل البرنامج

الأعراض: فشل التنزيل بسبب خطأ في الذاكرة، لا يمكن إضافة تعليمات جديدة، تم رفض تحديث البرنامج الثابت.

السبب المشترك:

· تجاوز حجم كود البرنامج أو جداول البيانات سعة ذاكرة وحدة المعالجة المركزية

· تستهلك سجلات الاتجاهات المتراكمة أو بيانات الوصفات أو البيانات التاريخية الذاكرة

25. ملف المشروع تالف

خطوات استكشاف الأخطاء وإصلاحها:

26. افتح البرنامج في بيئة التطوير وتحقق من استخدام الذاكرة

27. مسح سجلات الاتجاهات والبيانات التاريخية وملفات الوصفات غير الأساسية من وحدة المعالجة المركزية

28. قم بأرشفة المشروع الحالي وقارن أحجام الملفات - يشير التضخم إلى إمكانية استعادة البيانات

29. إذا لزم تحديث البرنامج الثابت، فقم بعمل نسخة احتياطية للمشروع أولاً، ثم قم بتحديث البرنامج الثابت، ثم أعد التحميل.

30. كحل أخير، قم بإعادة ضبط المصنع وإعادة التحميل من نسخة احتياطية نظيفة

7. يستمر جهاز التحكم المنطقي القابل للبرمجة (PLC) في الدخول في وضع العطل

الأعراض: يظهر مؤشر العطل على وحدة التحكم، ويتوقف البرنامج، ويظهر رمز العطل على وحدة المعالجة المركزية أو واجهة المستخدم الرسومية.

السبب المشترك:

· خطأ في منطق البرنامج يتسبب في عطل غير مثبت

· عطل في الأجهزة (وحدة المعالجة المركزية، أو الوحدة النمطية، أو مصدر الطاقة)

· انخفاض جهد مصدر الطاقة أثناء التشغيل

· عدم تطابق الإدخال/الإخراج بين البرنامج والأجهزة الفعلية

خطوات استكشاف الأخطاء وإصلاحها:

31. سجّل رمز العطل فورًا - ابحث عنه في وثائق الشركة المصنعة

32. تشير رموز الأعطال الشائعة إلى: زيادة الحمل على المخرجات (F49 في أجهزة ألين برادلي)، وعدم تطابق إعدادات الإدخال/الإخراج (016h في أجهزة سيمنز)، وانتهاء مهلة مراقبة النظام.

33. تحقق من سجل الأحداث في برنامج البرمجة للاطلاع على الأحداث السابقة

34. هل الخطأ مُثبّت أم غير مُثبّت؟ غالبًا ما تشير الأخطاء غير المُثبّتة إلى مشكلة في منطق البرنامج وليس إلى عطل في الأجهزة.

35. استعد من نسخة احتياطية سليمة إذا استمر العطل ولم يتم العثور على سبب له

8. عطل في نظام البطارية الاحتياطية

الأعراض: يفقد جهاز التحكم المنطقي القابل للبرمجة (PLC) البرنامج عند انقطاع التيار الكهربائي، وتتم إعادة ضبط القيم المحفوظة إلى الإعدادات الافتراضية، وتضيء مؤشرات انخفاض مستوى البطارية.

السبب المشترك:

· وصلت البطارية إلى نهاية عمرها الافتراضي (عادةً من سنتين إلى خمس سنوات)

· البطارية غير مثبتة بشكل صحيح

· استنزاف جهد البطارية بسبب حمل الاحتفاظ العالي بالذاكرة

خطوات استكشاف الأخطاء وإصلاحها:

36. استبدل البطارية بنوع البطارية المحدد من قبل الشركة المصنعة أثناء تشغيل وحدة التحكم المنطقية القابلة للبرمجة (PLC) - لا تترك وحدة المعالجة المركزية (CPU) بدون طاقة بسبب بطارية فارغة.

37. بعد الاستبدال، تحقق من سلامة الملصقات والبرنامج المحفوظين.

38. إذا استمر فقدان البيانات، فقد تكون البطارية قد تعطلت خلال فترة الاستبدال - يجب تحسين إجراءات الاستبدال.

39. ضع في اعتبارك استخدامشكرا جزيلا الاحتفاظ بذاكرة الفلاش كنسخة احتياطية أساسية للتركيبات الجديدة بدلاً من البطارية

9. لا يعمل اتصال محرك التردد المتغير مع وحدة التحكم المنطقية القابلة للبرمجة

الأعراض: يعمل محرك التردد المتغير ولكنه يتجاهل أوامر السرعة، ويظهر رمز خطأ على محرك التردد المتغير، ويظهر جهاز التحكم المنطقي القابل للبرمجة خطأ مهلة الاتصال.

السبب المشترك:

· عنوان الشبكة غير صحيح (عدم تطابق معرف العقدة أو عنوان IP)

· إعدادات المعلمات على التحكم في شبكة حظر VFD

· استخدام ملف تعريف خاطئ (تحتاج محركات التردد المتغير من Allen Bradley إلى ضبط المعلمة 90 بشكل صحيح لـ EtherNet/IP)

· مشكلة في الكابل أو المحول في جزء الشبكة

خطوات استكشاف الأخطاء وإصلاحها:

40. تحقق من تطابق عنوان شبكة VFD مع تكوين PLC (تحقق في RSLogix أو بوابة TIA)

41. تأكد من أن معلمات محرك التردد المتغير تسمح بالتحكم عبر الشبكة (معلمات المحرك → التحكم عبر الشبكة → ممكّن)

42. بالنسبة لبروتوكول EtherNet/IP، تحقق من تطابق أرقام مثيلات التجميع في تكوين الإدخال/الإخراج الخاص بوحدة التحكم المنطقية القابلة للبرمجة (PLC) مع محرك التردد المتغير (VFD).

43. قم بإجراء اختبار اتصال (ping) لمحرك التردد المتغير (VFD) من جهاز الكمبيوتر الخاص بالبرمجة للتأكد من اتصال الشبكة.

44. تأكد من ضبط مصدر التحكم في محرك التردد المتغير على "الشبكة" بدلاً من "لوحة المفاتيح" أو "الطرفية".

10. مشاكل الحلقة الأرضية والضوضاء الكهربائية

الأعراض: أعطال متقطعة، تشغيل عشوائي للمدخلات، سلوك غير مبرر للبرنامج، أخطاء في الاتصال أثناء بدء تشغيل المحرك.

السبب المشترك:

· عدم اتساق التأريض بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) والأجهزة الميدانية وتوزيع الطاقة

· تتشكل حلقات التأريض عندما تشترك الأجهزة في مسارات تأريض متعددة.

· لا يوجد سلك تأريض مخصص للإشارة في مسارات الكابلات

· خزانة وحدة التحكم المنطقية القابلة للبرمجة (PLC) غير مثبتة بشكل صحيح على أرضية المبنى

خطوات استكشاف الأخطاء وإصلاحها:

45. قم بقياس مقاومة التأريض بين خزانة وحدة التحكم المنطقية القابلة للبرمجة (PLC) وتأريض المبنى - يجب أن تكون أقل من 1 أوم

46. استخدم مصادر طاقة تيار مستمر معزولة للأجهزة الميدانية لكسر حلقات التأريض

47. تأكد من توصيل جميع نقاط توصيل الإشارة بنقطة تأريض واحدة

48. قم بتركيب خرزات الفريت على كابلات الاتصال بالقرب من وحدة التحكم المنطقية القابلة للبرمجة (PLC) لكبح الضوضاء عالية التردد.

49. قم بتوجيه كابلات الإشارة في قنوات مخصصة، ولا تقم بتوجيهها أبدًا بجانب كابلات طاقة المحرك.

خاتمة

نادراً ما تحدث أعطال وحدات التحكم المنطقية القابلة للبرمجة (PLC) فجأةً. تندرج معظم المشاكل ضمن فئات محددة، مثل مشاكل الطاقة، وانقطاع الاتصال، وأخطاء التوصيلات الكهربائية، والتشويش. اتباع منهجية منظمة، واستخدام جهاز قياس متعدد، وفهم أدوات التشخيص الخاصة بالمنصة، كفيل بحل معظم المشاكل دون الحاجة إلى استبدال أي قطع غيار.

وثّق كل عطل، والأعراض الملاحظة، والحل. أنشئ قاعدة معرفية داخلية. هذه هي أسرع طريقة لتقليل متوسط ​​وقت الإصلاح في جميع أنحاء منشأتك.

الأسئلة الشائعة

س: هل يجب عليّ دائمًا استبدال وحدة التحكم المنطقية القابلة للبرمجة (PLC) المعيبة؟

ج: ليس بالضرورة. العديد من "أعطال" الوحدات ناتجة عن مشاكل في التوصيلات الكهربائية، أو الإعدادات، أو الطاقة. يُنصح دائمًا بفحص الأعطال قبل استبدالها. يمكن أحيانًا إصلاح الوحدات من قِبل الشركة المصنعة أو مزودي خدمات خارجيين.

س: كم مرة يجب عليّ نسخ برامج PLC احتياطياً؟

ج: في كل مرة يتم فيها إجراء تغيير على البرنامج. بالإضافة إلى ذلك، قم بإجراء نسخ احتياطية أرشيفية ربع سنوية تُخزن في موقع منفصل. قم بتسمية النسخ الاحتياطية بالتاريخ وإصدار البرنامج ومعرّف الجهاز.

س: هل يمكن أن تتضرر وحدة التحكم المنطقية القابلة للبرمجة (PLC) بسبب ارتفاعات الجهد المفاجئة؟

ج: نعم. تُعدّ ثنائيات كبح الجهد العابر (TVS) والتأريض السليم خط الدفاع الأول. يجب تركيب أجهزة حماية من زيادة التيار على مصادر الطاقة وخطوط الاتصالات. يُعوّض تنظيم الطاقة المنتظم تكلفته بسرعة في البيئات الصناعية.

س: ما هو العمر الافتراضي النموذجي لجهاز التحكم المنطقي القابل للبرمجة (PLC)؟

ج: مع توفير بيئة مناسبة وصيانة جيدة، تعمل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) عادةً لمدة تتراوح بين 15 و20 عامًا. قد تتطلب وحدات المعالجة المركزية وبطاقات الإدخال/الإخراج استبدالًا على مستوى المكونات مع تقدم عمر المكثفات الإلكتروليتية.

س: هل يجب عليّ الاحتفاظ بوحدات PLC احتياطية؟

ج: بالنسبة للأجهزة الحيوية، نعم. احتفظ على الأقل بوحدة معالجة مركزية احتياطية واحدة، ووحدة تزويد طاقة احتياطية واحدة، ووحدات إدخال/إخراج رئيسية. أما بالنسبة للتطبيقات غير الحيوية، فأبرم اتفاقية خدمة مع الموزع الخاص بك لاستبدالها خلال 24-48 ساعة.
