تتضمن عائلة وحدات الإدخال/الإخراج الرقمية S7-300 الوحدات التالية: SM 321 للإدخال، وSM 322 للإخراج، وSM 323 للإدخال/الإخراج المدمج. أما SM 327 فهي الوحدة المدمجة القابلة للبرمجة. تُركّب هذه الوحدات في رف S7-300 بجوار وحدة المعالجة المركزية ووحدات الواجهة (IM)، وتظهر وحدات الإشارة نفسها في رفوف ET 200M الموزعة. تُشير سيمنز إلى أن عائلتي S7-300 وET 200M ستكونان متوفرتين حتى عام 2033، مما يعني أن هذه الوحدات ستظل متوفرة كقطع غيار لفترة طويلة، وليست متوقفة عن الإنتاج. هذا مرجع للوحدة التي تحاول تحديدها أو مطابقتها أو استبدالها.

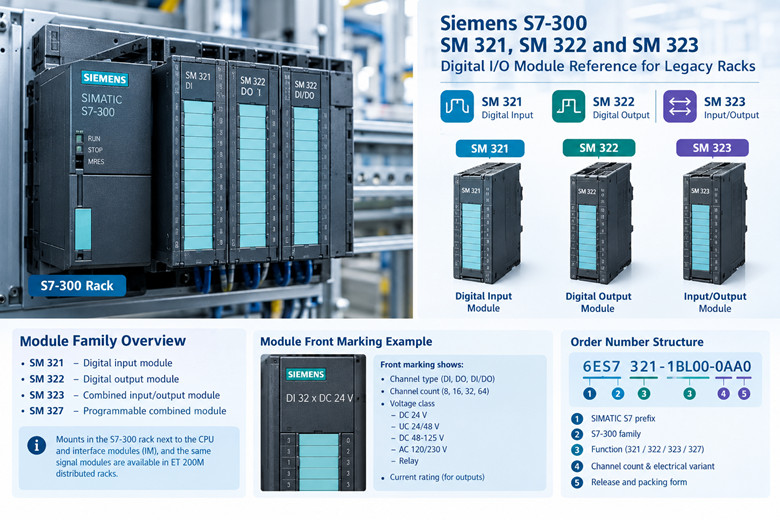

كيفية قراءة رقم طلب وحدة رقمية

تتبع أرقام طلبات سيمنز لهذه الوحدات نمطًا ثابتًا. اقرأها من اليسار إلى اليمين.

· 6ES7 هو بادئة SIMATIC S7.

· يشير الرقم 3 إلى عائلة S7-300.

· يقوم الرقم التالي بتجميع الوظائف: 321 للإدخال الرقمي، 322 للإخراج الرقمي، 323 للإدخال/الإخراج الرقمي المدمج، 327 للدمج القابل للبرمجة.

· تقوم الكتلة التالية بتشفير عدد القنوات والنوع الكهربائي.

· اللاحقة التي تلي الواصلة الأخيرة تحمل حالة الإصدار والتعبئة، على سبيل المثال 0AA0.

تحمل العلامات الموجودة على واجهة الوحدة نفس المعلومات بلغة واضحة. عادةً ما يكون النص "DI 32 x DC 24 V" أو "DO 16 x AC 120/230 V". اقرأ نوع القناة أولاً (DI أو DO أو DI/DO)، ثم عدد القنوات (8 أو 16 أو 32 أو 64)، ثم فئة الجهد (DC 24 V أو UC 24/48 V أو DC 48-125 V أو AC 120/230 V أو مرحل)، ثم التيار المقنن للمخارج.

يُعدّ لاحقة النوع مهمة. يمكن أن يوجد نفس عدد القنوات والجهد في الإصدارات العادية، وعالية السرعة، والمعزولة، والتشخيصية. لا يمكن استبدال هذه الإصدارات في رف يعتمد على خصائص أحدها.

تُطبع أرقام الطلبات على لوحة البيانات الموجودة على جانب الوحدة. في حال تآكل العلامة الأمامية، تُعتبر لوحة البيانات هي المصدر المعتمد. اسحب الوحدة لقراءتها. لا تعتمد على الملصق الأمامي وحده لتحديد هوية الوحدة.

تحتوي الأرقام الأخيرة من رقم الطلب على معلومات الإصدار وشكل التعبئة. يمكن أن يكون لوحدتين لهما نفس الوظيفة والبيانات الكهربائية حالات إصدار مختلفة. لاستبدال قطعة مماثلة، طابق رقم الطلب بالكامل عند توفر القطعة المطلوبة. في حال عدم توفر القطعة المطلوبة، طابق الوظيفة والبيانات الكهربائية، ثم تأكد من تخصيص الأطراف في دليل بيانات الوحدة قبل إعادة توصيل الأسلاك.

عناوين القنوات ليست جزءًا من رقم الطلب. يتم تعيينها بواسطة الفتحة في برنامج STEP 7 لتكوين الأجهزة. نفس الوحدة في فتحة مختلفة تحمل عناوين مختلفة. سجّل العناوين قبل إزالة أي وحدة.

SM 321، عائلة المدخلات الرقمية

تقوم وحدات SM 321 بقراءة إشارات المجال إلى وحدة المعالجة المركزية. تستخدم الوحدات ذات عدد القنوات الكبير موصلات أمامية ذات 40 سنًا. أما الوحدات الصغيرة التي تعمل بالتيار المتردد والوحدات ذات الجهد الخاص فتستخدم موصلات أمامية ذات 20 سنًا. يرجى قراءة رقم الطلب الموجود على الوحدة قبل طلب استبدالها.

· DI 64 x DC 24 V، قابل للتحديد بين التغذية والإمداد: 6ES7321-1BP00-0AA0.

· DI 32 x DC 24 V: 6ES7321-1BL00-0AA0.

· DI 16 x DC 24 V: 6ES7321-1BH02-0AA0.

· DI 16 x DC 24 V عالي السرعة: 6ES7321-1BH10-0AA0.

· دي 16 × يو سي 24/48 فولت: 6ES7321-1CH00-0AA0.

· DI 16 x DC 48-125 V: 6ES7321-1CH20-0AA0.

· دي 16 × تيار متردد 120/230 فولت: 6ES7321-1FH00-0AA0.

· دي 8 × تيار متردد 120/230 فولت: 6ES7321-1FF01-0AA0.

· DI 8 x AC 120/230 V، معزول: 6ES7321-1FF10-0AA0.

تُعد وحدات التيار المستمر 24 فولت من المدخلات الشائعة الاستخدام. تشغل وحدة 6ES7321-1BL00-0AA0 ذات 32 قناة موصلين أماميين، كل منهما يحتوي على 40 طرفًا، وتغطي نطاقًا واسعًا من مفاتيح الحد، ومستشعرات التقارب، والموصلات الجافة.

يُستخدم الإصدار عالي السرعة، 6ES7321-1BH10-0AA0، لتصفية المدخلات وتقييم الحواف، وهي ميزات لا يُمكن للوحدة القياسية ذات 16 قناة القيام بها. يحد زمن التصفية في الوحدة القياسية من أقصر إشارة يُمكنها تسجيلها. إذا كان التطبيق يحسب النبضات السريعة أو يلتقط الأحداث القصيرة، فإن الوحدة عالية السرعة هي الخيار الأمثل، ولا يُمكن استخدام الوحدة القياسية كبديل.

تقبل وحدة UC 24/48 V، 6ES7321-1CH00-0AA0، التيار المتردد أو المستمر ضمن نطاق 24 إلى 48 فولت. وهي وحدة واجهة قديمة مُصممة لبيئات الإشارات المختلطة. أما وحدة DC 48-125 V، 6ES7321-1CH20-0AA0، فتغطي نطاقات جهد تحكم أعلى للتيار المستمر. بينما تقرأ وحدات AC 120/230 V، 6ES7321-1FH00-0AA0 ذات 16 قناة و6ES7321-1FF01-0AA0 ذات 8 قنوات، دوائر التحكم بالتيار المتردد مباشرةً. ويُضيف الإصدار المعزول ذو 8 قنوات للتيار المتردد، 6ES7321-1FF10-0AA0، عزلًا للقنوات للدوائر التي لا يجب أن تشترك في مرجع واحد.

لا تحمل وحدات الإدخال أي تصنيف لتيار الخرج. وتتمثل عوامل الاختيار في فئة الجهد، وعدد القنوات، وسلوك المرشح، والعزل.

تدعم وحدات الإدخال كلاً من توصيل أجهزة الحقل بالتيار المتردد وتوصيلها بالتيار المستمر عبر توصيلات الأطراف في الأجزاء المؤهلة. تدعم وحدة التيار المستمر ذات 64 قناة بجهد 24 فولت، 6ES7321-1BP00-0AA0، إمكانية اختيار التوصيل بالتيار المتردد أو التيار المستمر عند الموصل. تقبل وحدات إدخال التيار المستمر الأخرى توصيلات أجهزة الحقل الشائعة لفئتها، ويحتوي دليل المستخدم على قواعد التوصيل الخاصة بكل وحدة.

تقوم وحدة الإدخال عالية السرعة بتقييم الحواف باستخدام مرشح أقصر، ويمكنها تسجيل النبضات التي لا تسجلها الوحدة القياسية. تأكد من عرض النبضة المطلوب من خلال بيانات الوحدة قبل الاعتماد على قطعة قياسية.

يؤثر طول السلك ومسار الكابل على سلوك الإدخال في لوحة تحكم ذات ضوضاء عالية. افصل كابلات الإشارة عن كابلات التشغيل والموصلات. يحدد كل من عتبة الإدخال وزمن الترشيح في بيانات الوحدة ما إذا كان مسار طويل أو مليء بالضوضاء يحافظ على إشارة مستقرة.

تحتوي كل وحدة إدخال على بنية مجموعة قنوات. تحدد المجموعة عدد القنوات التي تشترك في مرجع واحد. اقرأ تخطيط المجموعة في بيانات الوحدة قبل دمج دوائر المجال على وحدة واحدة.

SM 322، عائلة المخرجات الرقمية

تقوم وحدات SM 322 بتشغيل أحمال المجال من وحدة المعالجة المركزية. يحدد التيار لكل قناة والتيار الكلي لكل مجموعة ما يمكن للوحدة تبديله. لا تحتوي وحدة الترحيل على عنصر شبه موصل للتيار المستمر، وتقوم بتبديل فئة مختلفة من الأحمال.

· DO 64 x DC 24 V / 0.3 A، مصدر الطاقة: 6ES7322-1BP00-0AA0.

· DO 64 x DC 24 V / 0.3 A, sinking: 6ES7322-1BP50-0AA0.

· DO 32 x DC 24 V / 0.5 A: 6ES7322-1BL00-0AA0. إجمالي التيار 4 أمبير لكل مجموعة، 16 أمبير لكل وحدة.

· DO 32 x AC 120/230 V / 1 A: 6ES7322-1FL00-0AA0.

· DO 16 x DC 24 V / 0.5 A: 6ES7322-1BH01-0AA0.

· DO 16 x DC 24 V / 0.5 A High Speed: 6ES7322-1BH10-0AA0.

· DO 16 x AC 120/230 V / 1 A: 6ES7322-1FH00-0AA0.

· DO 8 x ​​DC 24 V / 2 A: 6ES7322-1BF01-0AA0.

· DO 8 x ​​DC 24 V / 0.5 A مع مقاطعة التشخيص: 6ES7322-8BF00-0AB0.

· DO 8 x ​​relay, AC 230 V / 5 A: 6ES7322-1HF10-0AA0.

· DO 8 x ​​DC 48-125 V / 1.5 A: 6ES7322-1CF00-0AA0.

· DO 8 x ​​AC 120/230 V / 2 A: 6ES7322-1FF01-0AA0.

وحدة التيار المستمر ذات 32 قناة، 6ES7322-1BL00-0AA0، هي وحدة عالية الأداء ذات خرج تيار مستمر كثيف. تبلغ قدرتها 0.5 أمبير لكل قناة، بإجمالي 4 أمبير للمجموعة و16 أمبير للوحدة ككل. أما وحدة 64 قناة، 6ES7322-1BP00-0AA0، فتنخفض قدرتها إلى 0.3 أمبير لكل قناة لتوفير ضعف عدد القنوات ضمن نفس نطاق التيار. وتقوم النسخة ذات التغذية العكسية من نفس الوحدة، 6ES7322-1BP50-0AA0، بإعادة تيار الحمل إلى الوحدة بدلاً من تزويدها به.

إنّ توصيل الطاقة وسحبها ليسا مجرد تغيير شكلي. يُزوّد ​​مخرج التوصيل الحمل بجهد موجب، بينما يسحب مخرج السحب الحمل إلى جهد منخفض. وتُحدّد توصيلات الأسلاك الميدانية والوصلات المشتركة نوع التوصيل المطلوب للوحة. في حال طلب النوع الخاطئ، لن تتمكن الوحدة من تشغيل الحمل كما هو موصول.

تتميز وحدة التيار المستمر ذات 8 قنوات، 6ES7322-1BF01-0AA0، بقدرتها على تحمل أعلى تيار مستمر لكل قناة ضمن فئتها. يُنصح باستخدامها مع الموصلات، والملفات اللولبية، والمكابح الصغيرة التي تتجاوز قدرة القناة 0.5 أمبير للوحدات القياسية. أما النسخة التشخيصية، 6ES7322-8BF00-0AB0، فتضيف ميزة الإبلاغ عن انقطاعات التشخيص بقدرة 0.5 أمبير لكل قناة للدوائر التي يجب على وحدة المعالجة المركزية رصد الأعطال فيها.

وحدة الترحيل 6ES7322-1HF10-0AA0 هي الخيار الأمثل للأحمال المترددة، والأحمال المختلطة المترددة/المستمرة، والدوائر التي تتطلب عزلاً تاماً. تقوم هذه الوحدة بتحويل تيار متردد 230 فولت بتيار 5 أمبير لكل نقطة تلامس. تتآكل نقاط تلامس الترحيل مع دورات التحويل، لذا فإن عدد الدورات ونوع الحمل يحددان عمر الترحيل.

تغطي وحدة التيار المستمر 48-125 فولت، 6ES7322-1CF00-0AA0، ووحدات التيار المتردد 120/230 فولت، 6ES7322-1FH00-0AA0 عند 1 أمبير و6ES7322-1FF01-0AA0 عند 2 أمبير، التحكم المباشر في دوائر التيار المتردد ودوائر التيار المستمر الأعلى دون الحاجة إلى مرحل وسيط.

تتطلب الأحمال الحثية عناية خاصة عند مخارج أشباه الموصلات. تُولّد الموصلات والملفات اللولبية والصمامات ارتفاعًا مفاجئًا في جهد الإيقاف. تُبيّن بيانات الوحدة سعة التبديل وتيار الاندفاع لكل وحدة إخراج. قد يؤدي الحمل الحثي الذي يتجاوز تصنيف القناة إلى تلف مخرج أشباه الموصلات بمرور الوقت. استخدم مرحلًا وسيطًا أو وحدة إخراج المرحل عند وجود حمل حثي كبير.

يُعدّ إجمالي التيار الذي يمكن أن تحمله الوحدة حدًا حراريًا، وليس حدًا كهربائيًا بحتًا. وحدة خرج التيار المستمر ذات 32 قناة محدودة بـ 4 أمبير لكل مجموعة و16 أمبير لكل وحدة. وزّع الحمل على المجموعات بحيث لا تتجاوز أي مجموعة حدها الأقصى. توضح بيانات الوحدة حدود المجموعات.

تستهلك الأحمال الكهربائية، سواءً كانت مصابيح أو مكثفات، تيار بدء تشغيل أعلى بكثير من تيارها المقنن في حالة التشغيل المستمر. لذا، يُرجى قراءة سعة التبديل لكل وحدة قبل توصيل أي حمل مكثف. وتتعامل وحدة خرج المرحل مع أنواع أحمال مختلفة عن تلك التي تتعامل معها وحدة أشباه الموصلات عند نفس فئة الجهد.

تقوم وحدات الإخراج بتجميع قنواتها في مجموعات مشتركة. يحدد عدد المجموعات وعدد القنوات في كل مجموعة كيفية تنظيم المجموعات المشتركة للحمل عند الموصل الأمامي. قم بمطابقة توصيلات الأسلاك الميدانية مع تخطيط المجموعة في الوحدة البديلة.

الوحدات المدمجة SM 323 والوحدة القابلة للبرمجة SM 327

تجمع الوحدات المدمجة المدخلات والمخرجات في وحدة واحدة، مما يوفر مساحات في الرف الذي نفدت فيه المواضع.

· SM 323 DI 16 / DO 16 x DC 24 V / 0.5 A: 6ES7323-1BL00-0AA0.

· SM 323 DI 8 / DO 8 x ​​DC 24 V / 0.5 A: 6ES7323-1BH01-0AA0.

· SM 327 DI 8 / DO 8 x ​​DC 24 V / 0.5 A، قابل للبرمجة: 6ES7327-1BH00-0AB0.

وحدة 16/16، 6ES7323-1BL00-0AA0، هي وحدة مدمجة عالية الكثافة. تحتوي على 16 مدخل تيار مستمر 24 فولت و16 مخرج تيار مستمر 24 فولت / 0.5 أمبير في غلاف واحد. وتستخدم موصلات أمامية ذات 40 سنًا للمدخلات والمخرجات.

وحدة 8/8، 6ES7323-1BH01-0AA0، هي الجزء المدمج الصغير للرفوف ذات الإدخال/الإخراج الخفيف ومساحة الفتحات المحدودة.

وحدة SM 327 القابلة للبرمجة، 6ES7327-1BH00-0AB0، مزودة بثمانية مداخل وثمانية مخارج تعمل بجهد 24 فولت تيار مستمر وتيار 0.5 أمبير. وهي قابلة للبرمجة، ما يعني أن سلوك قنواتها يُحدد في المشروع وليس مُثبتاً في المكونات المادية. تنتمي هذه الوحدة إلى سلسلة وحدات الإشارة القابلة للبرمجة السابقة. يُرجى التعامل معها كقطعة مستقلة عند استبدالها. أما وحدة SM 323 القياسية التي تحتوي على نفس عدد القنوات، فلا تدعم خاصية البرمجة.

تؤدي الوحدات المدمجة إلى تقليل عدد الفتحات. كما أنها تقلل من مرونة الحامل: فتعطل جانب الإدخال يؤدي إلى توقف جانب الإخراج عن العمل معه، وعدد القنوات عبارة عن أزواج ثابتة.

الحقائق الكهربائية التي تحدد الاستبدال

يتم تحديد الاستبدال من خلال قائمة قصيرة من الحقائق الكهربائية الثابتة، وليس من خلال عدد القنوات فقط.

فئة الجهد. لا يمكن استبدال وحدة تيار مستمر 24 فولت بوحدة تيار متردد 120/230 فولت. تم تصميم عتبة الإدخال وعنصر تبديل الإخراج وفقًا للفئة المقدرة. تكشف وحدات التيار المتردد عن التيار المتردد وتبدله، بينما تكشف وحدات التيار المستمر عن التيار المستمر وتبدله. وحدة الإدخال UC 24/48 فولت هي الاستثناء الذي يقبل كلا النوعين، وهي الجزء الوحيد من الإدخال متعدد الفئات المذكور هنا.

التيار لكل قناة ولكل مجموعة. وحدات الإخراج محدودة لكل قناة ولكل مجموعة. تسمح وحدة إخراج التيار المستمر ذات 32 قناة بتيار 0.5 أمبير لكل قناة، مع حد أقصى للمجموعة يبلغ 4 أمبير وحد أقصى للوحدة يبلغ 16 أمبير. استبدالها بوحدة 64 قناة، 6ES7322-1BP00-0AA0، يُخفض التيار لكل قناة إلى النصف ليصبح 0.3 أمبير، ويُحسّن إدارة الميزانية الإجمالية. قد يتجاوز الحمل الذي كان يعمل على الجزء ذي 32 قناة ما يمكن أن يُحوله الجزء ذو 64 قناة. لذا، يجب مطابقة إجمالي تيار المجموعة، وليس عدد القنوات فقط.

التزويد مقابل التفريغ. هذان رقمان منفصلان ضمن نفس عدد القنوات. يوجد خرج التيار المستمر ذو 64 قناة بكلا الشكلين. لن تعمل الأسلاك المصممة لأحدهما بشكل صحيح مع الحمل الآخر.

العزل. تتوفر وحدة الإدخال المعزولة، 6ES7321-1FF10-0AA0، عند الحاجة إلى عزل القناة والدائرة. ولا تُعدّ الوحدة غير المعزولة بديلاً مباشراً في حال كان العزل جزءاً من التصميم.

متغيرات الفلتر والسرعة. تتشارك الوحدات القياسية ووحدات السرعة العالية في عدد القنوات. لن تتوافق الوحدة القياسية مع توقيت التطبيق المصمم خصيصًا لجزء السرعة العالية. حدد لاحقة المتغير قبل الاستبدال.

عرض الموصل الأمامي. هذه هي مشكلة الاستبدال التي تُهدر الوقت في الموقع. تحتاج الوحدة ذات 40 سنًا إلى موصل أمامي بنفس الحجم. بينما تحتاج الوحدة ذات 20 سنًا إلى موصل أمامي بنفس الحجم. يحمل الموصل أسلاك التوصيل، وهو قطعة منفصلة عن الوحدة. عند استبدال وحدة، إما أن تعيد استخدام الموصل الأمامي الموجود أو تنقل الأسلاك. يعتمد توافق الموصل القديم مع الوحدة الجديدة على نوع الوحدة وتوزيع الأسنان.

لا تستخدم الموصل الأمامي إلا إذا كانت الوحدة الجديدة تحمل نفس رقم الطلب أو وحدة مكافئة لها بنفس ترتيب الأطراف. عند تغيير ترتيب الأطراف، يصبح نمط التوصيل القديم معيبًا. انقل الأسلاك مع مراعاة جدول أطراف الوحدة الجديدة. لا تفترض أن وحدة مشابهة ظاهريًا تشترك في ترتيب أطراف الوحدة المعيبة.

عرض الرف والفتحة. جميع وحدات الإشارة S7-300 أحادية العرض باستثناء الوحدات التي تغطي موصلين. تستخدم الوحدات ذات 64 قناة و32 قناة موصلين من 40 سنًا. تأكد من أن موضع الرف يتسع للموصلات ومسار الكابلات.

الاتصال عبر اللوحة الخلفية. تتواصل وحدات الإشارة مع وحدة المعالجة المركزية عبر ناقل اللوحة الخلفية. تقرأ وحدة المعالجة المركزية وتكتب البيانات من الوحدة عبر عناوينها المخصصة. تستخدم وحدة بديلة من نفس النوع نفس آلية الاتصال ولا تحتاج إلى أي تغيير في البرنامج. أما الوحدات من أنواع مختلفة فقد تُغير تخطيط البيانات وتتطلب تغييرًا في الإعدادات.

مصدر جهد الحمل. تحتاج وحدات خرج التيار المستمر إلى مصدر جهد حمل عند أطرافها. توضح بيانات الوحدة نطاق جهد الحمل المقنن لكل جزء. تأكد من أن جهد تغذية اللوحة يقع ضمن هذا النطاق قبل تشغيل الوحدة البديلة. تستمد وحدات خرج التيار المتردد جهد الحمل من دائرة المجال.

إمكانية الفصل. يُحدد مستوى العزل بين جانب الحقل وناقل اللوحة الخلفية كقيمة ثابتة لكل وحدة. عند اعتماد التصميم على هذا الفصل، يجب مطابقته. وحدة الإدخال المعزولة، 6ES7321-1FF10-0AA0، هي الخيار الأمثل عند الحاجة إلى فصل القنوات أو فصل الحقل عن الناقل.

تشخيصات الوحدة. تُرسل بعض الوحدات بيانات التشخيص على مستوى الوحدة إلى وحدة المعالجة المركزية، بينما لا تفعل ذلك وحدات أخرى. تُرسل وحدة إخراج التشخيص، 6ES7322-8BF00-0AB0، بيانات التشخيص على مستوى الوحدة والقناة. أما الوحدة القياسية فلا تُرسلها. إذا كان البرنامج يقرأ بيانات التشخيص من الوحدة، فيجب أن تدعم الوحدة البديلة نفس التشخيصات.

تحديد البديل المناسب عند تآكل العلامة

يُعدّ تآكل العلامات الأمامية أمراً شائعاً على الوحدات التي عملت لسنوات في لوحة ساخنة. وقد حسم مصدران مسألة تحديد هويتها.

تحتوي لوحة البيانات الموجودة على جانب الوحدة على رقم الطلب الكامل. اسحب الوحدة واقرأ الرقم الموجود عليها. رقم الطلب الموجود على لوحة البيانات هو رقم الطلب المطلوب. لا تتغير أرقام الطلبات بين الملصق الأمامي ولوحة البيانات.

الخطوة 7: تكوين الأجهزة يحمل هوية الوحدة كما يراها المعالج. افتح المشروع، وحدد الرف، واقرأ رقم الفتحة. يخزن كتالوج الأجهزة رقم الطلب ونوع الوحدة لكل فتحة. عندما لا تتطابق الوحدة الفعلية مع رقم الفتحة المُكوّنة، يُبلغ المعالج عن عدم تطابق الوحدة. اقرأ رقم الطلب المُكوّن من الفتحة وقارنه بلوحة النوع الفعلية.

يُظهر لك الخانة في الخطوة 7 أيضًا عناوين القنوات. سجّل نطاق العناوين قبل إزالة الوحدة. تبقى العناوين مرتبطة بالخانة، لذا فإن استبدالها بوحدة من نفس النوع لا يتطلب أي تغيير في العناوين في البرنامج.

عندما تكون لوحة البيانات غير قابلة للقراءة أيضًا، اعتمد على سلوك الجهاز. عدّ الأطراف. اقرأ مخطط توصيل الموصل الأمامي. طابق فئة الجهد عند أطراف الجهاز الميداني. طابق عدد القنوات مع الأجهزة الميدانية. ثم اختر رقم الطلب المناسب، وتأكد منه في خانة الخطوة 7.

راجع دليل بيانات الوحدة لمعرفة تخصيصات الأطراف. يتضمن مرجع بيانات وحدة نظام التشغيل الآلي S7-300، رقم طلب سيمنز 6ES7398-8FA10-8BA0، الوثيقة A5E00105505، جداول الأطراف. تتوفر إصدارات حتى مايو 2022. استخدم الإصدار المتوافق مع جيل الوحدة في الحامل.

للحصول على هذه الوحدات، قطع غيار أتمتة سيمنز يغطي هذا النطاق مجموعة وحدات الإشارة القديمة. أما بالنسبة لأجهزة الرفوف الأوسع، أجهزة PLC يغطي الأجزاء المجاورة. بيانات الوحدة المذكورة أعلاه هي نفس المرجع الذي يقرأه مهندس الصيانة على اللوحة.

التعليمات

هل يمكنني استبدال وحدة SM 321 DI 16 x DC 24 V بوحدة DI 32 x DC 24 V؟

لا يمكن استبدالها مباشرةً. يختلف عدد القنوات، والعناوين، وقد يختلف عرض الموصل. قد تستخدم وحدة الـ 16 قناة موصلًا ذا 20 سنًا، بينما تستخدم وحدة الـ 32 قناة موصلًا ذا 40 سنًا. قارن رقم الطلب أولًا، ثم تأكد من العناوين والموصل.

هل يمكنني استخدام وحدة إخراج مصدرية في مكان تم فيه تثبيت وحدة إخراجية مستهلكة؟

لا، مسار الحمل معكوس. تم تصميم أسلاك الحقل وموصلات الحمل المشتركة لاتجاه واحد. استخدم نفس شكل التغذية أو التغذية، مع مطابقة رقم الطلب.

هل تتناسب وحدة DI أو DO ذات 64 قناة مع نفس الفتحة التي تتناسب معها وحدة 32 قناة؟

قد يشغل نفس العرض ظاهريًا، لكنه يحتاج إلى موصلين أماميين من نوع 40 دبوسًا. تأكد من توصيلات الرف ومسار الكابلات قبل البدء بعملية الاستبدال.

ما الذي يحل محل 6ES7322-1BH01-0AA0 إذا لم يكن متوفرًا؟

اقرأ رقم الطلب ولوحة البيانات. ثم طابق فئة الجهد، وعدد القنوات، والتيار لكل قناة، ومصدر أو مستهلك التيار، وعرض الموصل. يحتوي خرج التيار المستمر ذو 16 قناة بجهد 24 فولت وتيار 0.5 أمبير على متغيرات مشابهة، بما في ذلك الجزء عالي السرعة، وهي ليست متطابقة في الأداء. لا تعتمد على عدد القنوات فقط في الاستبدال.

هل يمكن لوحدة إخراج المرحل أن تحل محل وحدة إخراج أشباه الموصلات للتيار المستمر؟

بالنسبة للعديد من أحمال التيار المستمر، نعم، ضمن حدود قدرة تلامس المرحل وميزانية دورات التبديل. المرحل مُصنّف للعمل بجهد 230 فولت تيار متردد عند 5 أمبير لكل تلامس في الوحدة المذكورة هنا. تتآكل تلامسات المرحل مع دورات التشغيل، لذا احسب تردد التبديل قبل اختياره. للتبديل السريع للتيار المستمر، تُعد وحدة أشباه الموصلات هي الخيار الأمثل.

هل أحتاج إلى تغيير البرنامج عند استبدال وحدة نمطية بنفس رقم الطلب؟

لا. تبقى العناوين مرتبطة بالفتحة. لا يتطلب استبدال القطعة بنفس الطلب تغيير العنوان. تأكد من مطابقة توصيلات الموصل الأمامي مع تخصيص الدبابيس.

ماذا يُظهر لي انقطاع التشخيص على 6ES7322-8BF00-0AB0؟

يتم إرسال بيانات تشخيص الوحدة والقناة إلى وحدة المعالجة المركزية. إذا كان البرنامج يُقيّم هذه البيانات، فإن الوحدة القياسية التي تفتقر إليها لا تُعدّ بديلاً مناسباً. ستتعرف وحدة المعالجة المركزية على الوحدة، لكنها لن ترى بيانات التشخيص التي يتوقعها البرنامج.

إلى متى ستظل هذه الوحدات متاحة؟

تُصرّح شركة سيمنز بأنّ عائلتيّ S7-300 وET 200M ستكونان متوفرتين حتى عام 2033. هذا هو موقف الشركة المصنّعة. عملياً، تتضاءل أعداد الطلبات الفردية بمرور الوقت، ولذلك يُعدّ اختيار القطعة المناسبة أمراً بالغ الأهمية.

أين أجد معلومات عن تخصيص دبابيس وحدة ما قبل تغيير الأسلاك؟

مرجع بيانات وحدة نظام التشغيل الآلي S7-300، 6ES7398-8FA10-8BA0، الوثيقة A5E00105505. اقرأ الإصدار المناسب لجيل الوحدة. جدول الأطراف في الدليل هو ما يحدد توصيلات الموصل.

هل جهاز SM 327 هو نفسه جهاز SM 323 مع عدد قنوات أكثر؟

لا. وحدة SM 327 قابلة للبرمجة. يتم تحديد سلوك قنواتها في المشروع. أما وحدة SM 323 فهي وحدة إدخال/إخراج مدمجة ذات وظائف ثابتة. طابق رقم الطلب.

كيف يمكنني التمييز بين وحدة ذات 16 قناة ووحدة ذات 32 قناة عندما تختفي العلامة؟

عدّ دبابيس الموصل الأمامي. يشير الموصل ذو العشرين دبوسًا إلى عدد قنوات أقل في فئات الوحدات الصغيرة. أما الموصل ذو الأربعين دبوسًا فيشير إلى 16 أو 32 قناة حسب القطعة. ثم اقرأ لوحة البيانات وتأكد من مطابقتها مع خانة STEP 7.

هل يمكنني وضع وحدة ذات 40 دبوسًا ووحدة ذات 20 دبوسًا في نفس الرف؟

نعم. يحتوي الحامل على وحدات بأحجام وموصلات مختلفة. لكل وحدة موصلها الأمامي الخاص بها وتعيين دبابيسها الخاص. يرتبط موقعها في الحامل ونطاق عناوينها بالبرنامج.

ماذا يحدث إذا قمت بتثبيت وحدة نمطية برقم طلب مختلف في خانة مُهيأة؟

يقارن المعالج المركزي الوحدة الفعلية بالنوع المُهيأ. في حال وجود اختلاف، يُبلغ المعالج المركزي عن عدم تطابق الوحدة أو خطأ في التهيئة. قد لا يتم تشغيل الفتحة. طابق رقم الطلب المُهيأ من فتحة STEP 7.

هل أحتاج إلى الموصل الأمامي لطلب وحدة؟

الموصل الأمامي قطعة منفصلة. عند طلب وحدة بديلة، تأكد من توافق الموصل الحالي. إذا اختلف ترتيب الأطراف، فاطلب الموصل المتوافق مع الوحدة الجديدة، ثم أعد توصيل الأسلاك مع مراعاة جدول ترتيب الأطراف.

هل وحدات التيار المتردد 120/230 فولت قابلة للتبديل بين الأجزاء ذات 8 قنوات والأجزاء ذات 16 قناة؟

لا، فهي تختلف في عدد القنوات وعرض الموصل. طابق رقم الطلب وتأكد من توصيل الأسلاك الميدانية وفقًا لجدول الدبابيس.

---------------------------------------------------------
