ما تحتاج إليه

الأجهزة

· وحدة تحكم WAGO 750-8212 PFC200 (منفذ إيثرنت مزدوج، معالج Cortex-A8 بسرعة 1 جيجاهرتز، ذاكرة وصول عشوائي 512 ميجابايت)

· وحدة إدخال رقمية رباعية القنوات WAGO 750-341 (مصدر/مستقبل 24 فولت تيار مستمر)

· وحدة إخراج رقمية رباعية القنوات WAGO 750-430 (24 فولت تيار مستمر، 0.5 أمبير لكل قناة)

· وحدة نهاية WAGO 750-600 (إنهاء ناقل إلزامي - لن يتم تشغيل النظام بدونها)

· مصدر طاقة 24 فولت تيار مستمر (مصدر طاقة من الفئة 2 للتركيبات المتوافقة مع معايير UL)

· كابل إيثرنت، Cat5e مباشر

· جهاز كمبيوتر يعمل بنظام ويندوز (لا يعمل برنامج CODESYS على نظامي لينكس أو ماك أو إس)

برمجة

· CODESYS 3.5 SP19 أو أحدث (قم بتنزيله من متجر CODESYS أو موقع WAGO الإلكتروني)

· WAGOAddOn لـ CODESYS (ملفات وصف الجهاز لجميع وحدات التحكم من سلسلة 750)

· تُعدّ رخصة CODESYS المجانية مناسبة للبرمجة الأولية. أما عمليات النشر في بيئة الإنتاج فتتطلب رخصة تشغيل (تتراوح قيمتها بين 150 و350 دولارًا أمريكيًا حسب مستوى الميزات).

الطاقة: يقبل جهاز 750-8212 جهد 24 فولت تيار مستمر (20.4-28.8 فولت تيار مستمر). بالنسبة للمواقع التي تعمل بجهد 120 فولت تيار متردد/60 هرتز، استخدم وحدة تغذية WAGO 787-1622 المثبتة على سكة DIN. أما بالنسبة للتركيبات التي تعمل بجهد 230 فولت تيار متردد/50 هرتز، فإن وحدة التغذية WAGO 787-1661 مناسبة. كلا الجهازين حاصلان على شهادتي CE وUL 508.

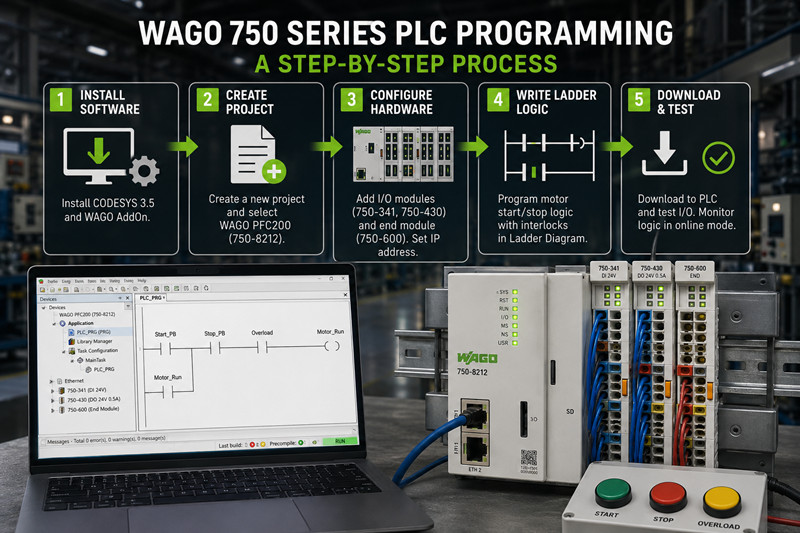

الخطوة 1: تثبيت CODESYS 3.5

1. قم بتنزيل CODESYS 3.5 SP19 من متجر CODESYS أو بوابة WAGO.

2. قم بتشغيل برنامج التثبيت كمسؤول. اقبل جميع الإعدادات الافتراضية.

3. قم بتنزيل وتثبيت حزمة WAGOAddOn لـ CODESYS. تقوم هذه الحزمة بتحميل أوصاف الأجهزة لوحدات التحكم 750-8212 و750-8202 و750-810 وجميع وحدات التحكم القديمة.

4. شغّل برنامج CODESYS. انتقل إلى الأدوات ← مستودع الأجهزة وتأكد من ظهور WAGO PFC200 750-8212 في القائمة. إذا لم يظهر، فأعد تشغيل CODESYS وأعد تشغيل مُثبِّت الإضافة.

مشكلة شائعة: ملفات وصف الأجهزة خاصة بحزمة الخدمة. تثبيت الإضافة لحزمة الخدمة 16 على CODESYS SP19 لن يُظهر أي أجهزة. تأكد من مطابقة إصدار الإضافة مع حزمة خدمة CODESYS الخاصة بك تمامًا.

---

الخطوة الثانية: إنشاء مشروع جديد

5. انقر فوق ملف ← مشروع جديد.

6. اختر المشروع القياسي.

7. قم بتسمية المشروع `WAGO_Motor_Start_Stop`. اختر مجلد حفظ يسهل عليك تذكره.

8. في القائمة المنسدلة للجهاز، حدد WAGO PFC200 (750-8212). في PLC_PRG in، حدد مخطط منطق السلم (LD).

9. انقر فوق "موافق".

تفتح مساحة العمل مع شجرة الجهاز على اليسار والتي تعرض وحدة التحكم ووحدة POU واحدة باسم PLC_PRG.

---

الخطوة 3: تهيئة وحدة التحكم 750

انقر بزر الماوس الأيمن على WAGO PFC200 (750-8212) في شجرة الأجهزة وحدد إضافة جهاز.

· أضف وحدة إدخال رقمية WAGO 750-341 (عنوان الناقل 1).

· أضف وحدة إخراج رقمية WAGO 750-430 (عنوان الناقل 2).

· أضف وحدة طرفية WAGO 750-600 في نهاية الناقل (تقوم بنمذجة الناقل الفعلي بشكل صحيح في البرنامج).

معالجة الإيثرنت مقابل معالجة ناقل المجال: يستخدم جهاز 750-8212 الإيثرنت للبرمجة افتراضيًا. عند دمجه في شبكة PROFIBUS، ستحتاج إلى موصل منفصل (مثل 750-375) وتكوين عنوانه ضمن علامة تبويب "تكوين ناقل المجال" - وليس من إعدادات الإيثرنت. غالبًا ما يخلط المستخدمون الجدد بين عنوان IP الخاص بالبرمجة وعنوان محطة ناقل المجال، حيث يوجدان في قوائم مختلفة.

عنوان IP: انقر نقرًا مزدوجًا على عقدة التحكم، ثم انتقل إلى علامة تبويب Ethernet، وقم بتعيين عنوان IP ثابت - على سبيل المثال، 192.168.1.10 مع قناع 255.255.255.0. اكتب هذا العنوان على غلاف وحدة التحكم. ستحتاج إليه لكل عملية تنزيل.

فحص البرامج الثابتة: افتح علامة التبويب "معلومات" في وحدة التحكم. يتطلب برنامج CODESYS 3.5 SP19 البرامج الثابتة الإصدار 21 أو أحدث على جهاز 750-8212. تحتاج وحدات التحكم المزودة بالإصدار 18 أو 19 إلى تحديث باستخدام أداة تحديث البرامج الثابتة WAGO (تنزيل منفصل) قبل تنزيل البرنامج الأول. يؤدي عدم توافق البرامج الثابتة إلى فشل صامت - يكتمل التنزيل، وتُعاد تشغيل وحدة التحكم، ويبقى البرنامج القديم في الذاكرة.

---

الخطوة الرابعة: كتابة برنامج بسيط - بدء/إيقاف المحرك مع أجهزة التعشيق

اكتب دائرة تحكم قياسية لمحرك بثلاثة أسلاك - وهي المكافئ في وحدة التحكم المنطقية القابلة للبرمجة (PLC) للضغط على زر لجعل شيء ما يحدث.

افتح برنامج PLC_PRG. قم بتعريف هذه المتغيرات في الجزء العلوي:

`

برنامج PLC_PRG

متغير

Start_PB : BOOL; (* زر التشغيل — لا، 24 فولت تيار مستمر *)

Stop_PB : BOOL; (* زر إيقاف الضغط — مغلق عادةً، 24 فولت تيار مستمر *)

Motor_Run : BOOL; (* خرج موصل المحرك *)

الحمل الزائد: منطقي؛ (* مرحل الحمل الزائد الحراري — مغلق عادةً *)

متغير النهاية

`

ربط المتغيرات بالإدخال/الإخراج: انقر نقرًا مزدوجًا على WAGO 750-341 في شجرة الجهاز. اربط Start_PB بـ %IX1.0 (القناة 0)، وStop_PB بـ %IX1.1، وOverload بـ %IX1.2. ثم انقر نقرًا مزدوجًا على WAGO 750-430 واربط Motor_Run بـ %QX2.0. أو يمكنك استخدام جدول ربط الإدخال/الإخراج PLC_PRG لواجهة منسدلة.

منطق السلم في CODESYS:

اسحب الموصلات والملفات من صندوق الأدوات إلى العتبة. قم ببناء عتبتين.

الدرجة 1 (الختم):

`

تشغيل محرك زر التشغيل

----| |----------------------( )----

تشغيل المحرك

----| |----(فرع موازٍ لـ Start_PB)

`

الدرجة الثانية (إيقاف وتحميل زائد على التوالي):

`

إيقاف_PB حمل زائد تشغيل المحرك

----|/|----------|/|-----------( )----

`

انقر بزر الماوس الأيمن على جهات الاتصال للتبديل بين حالة الفتح (| |) وحالة الإغلاق (|/|). أضف فرعًا موازيًا بالنقر بزر الماوس الأيمن أسفل جهة اتصال Start_PB واختيار "إضافة فرع".

المنطق كالتالي: الضغط على زر بدء التشغيل (Start_PB) يُفعّل تشغيل المحرك (Motor_Run). يُغلق المحرك تلقائيًا عبر نقطة التلامس المفتوحة (NO). الضغط على زر إيقاف التشغيل (Stop_PB) أو فصل دائرة الحماية من الحمل الزائد (Overload) يقطع الدائرة ويُوقف تشغيل المحرك. يُترجم نمط الأسلاك الثلاثة هذا مباشرةً إلى توصيلات بدء تشغيل المحرك الفعلية - يمكنك اختبار وحدة التحكم المنطقية القابلة للبرمجة (PLC) مع موصل حقيقي دون تعديل الكود.

---

الخطوة 5: التنزيل والاختبار

10. قم بتوصيل جهاز 750-8212 بجهاز الكمبيوتر الخاص بك باستخدام كابل الإيثرنت.

11. قم بتشغيل وحدة التحكم. ستومض مؤشرات LED الخاصة بالتشغيل والإدخال/الإخراج أثناء بدء التشغيل. انتظر حتى يضيء مؤشر LED الخاص بالتشغيل بشكل ثابت (حوالي 30 ثانية).

12. في CODESYS، انقر فوق "متصل" ← "تسجيل الدخول" (أو اضغط على F11).

13. عند ظهور نافذة "تحديد مسار الشبكة"، انقر على "مسح الشبكة". سيظهر جهاز التحكم باسم "WAGO PFC200 (750-8212) @ 192.168.1.10". حدده ثم انقر على "موافق".

14. انقر على "نعم" لتنزيل التطبيق.

15. يدخل جهاز التحكم في وضع التشغيل تلقائيًا بعد اكتمال التنزيل.

16. التبديل إلى وضع الاتصال بالإنترنت ← تبديل عرض الساعة (F9). تظهر درجات السلم باللون الأخضر عند تنشيط نقاط التلامس والملفات.

تسلسل الاختبار:

· قم بتوصيل الدبوس 1 (Start_PB) مؤقتًا بـ 24 فولت تيار مستمر على 750-341. سيتحول لون `Start_PB` إلى اللون الأخضر في عرض المراقبة وسيتم تنشيط `Motor_Run`.

· قم بتوصيل الدبوس 2 (Stop_PB) مؤقتًا بجهد 24 فولت تيار مستمر. سيتحول لون مؤشر `Stop_PB` إلى اللون الأخضر، وسيتوقف تشغيل `Motor_Run`.

· كرر العملية مع الدبوس رقم 3 (الحمل الزائد) للتأكد من أن القفل يعمل.

إذا لم يتم تنشيط Motor_Run، فتحقق من قطبية الأسلاك على 750-430 - يمكن تكوين المخرجات كمصدر/مستقبل عبر الطرف المشترك.

---

الأخطاء الشائعة في إعداد WAGO CODESYS

17. عدم توافق البرامج الثابتة. عند تنزيل البرنامج، تظهر رسالة "تم تنزيل التطبيق بنجاح" في برنامج CODESYS، ثم يُعاد تشغيل وحدة التحكم، ولا يعمل أي شيء. البرامج الثابتة على جهاز 750-8212 أقدم من متطلبات المشروع. راجع علامة التبويب "معلومات" في مصفوفة توافق CODESYS SP. قم بتحديث البرامج الثابتة قبل التنزيل الأول.

18. الوحدة الطرفية مفقودة. بدون وحدة 750-600، لا يتم تهيئة ناقل البيانات الداخلي. يومض مؤشر الإدخال/الإخراج باللون الأحمر. قم بتركيب وحدة 750-600 في الطرف الأيمن من مجموعة سكة DIN.

19. عدم تطابق الشبكة الفرعية. يقوم برنامج CODESYS بفحص الشبكة الفرعية المحلية فقط. جهاز الكمبيوتر على عنوان IP 192.168.0.x، ووحدة التحكم على عنوان IP 192.168.1.10 - لم يعثر الفحص على أي شيء. قم بمطابقة الشبكات الفرعية أو أضف عنوان IP ثانويًا على محول الشبكة الخاص بجهاز الكمبيوتر.

20. تعيين الإدخال/الإخراج غير صحيح. تأكد من أن Start_PB مُعيّن إلى %IX1.0 (750-341، القناة 0) وليس %IX1.1. يؤدي تبديل بت إلى قراءة زر الضغط الخاطئ. استخدم علامة تبويب تعيين الإدخال/الإخراج في كل عقدة من عقدة وصلة ناقل البيانات.

21. انتهت صلاحية رخصة التجربة. يعمل برنامج CODESYS على جهاز 750-8212 في وضع التجربة لمدة ساعتين. بعد ذلك، يتوقف المتحكم عن تنفيذ تعليمات المستخدم البرمجية. اشترِ رخصة تشغيل (بسعر يتراوح بين 250 و350 دولارًا أمريكيًا لجهاز PFC200) وقم بتفعيلها عبر مدير تراخيص CODESYS قبل بدء التشغيل.

---

قائمة التحقق للمستخدمين الجدد

· تم تثبيت CODESYS 3.5 مع إصدار WAGO AddOn المتوافق.

· تم تحديث برنامج وحدة التحكم إلى الإصدار 21 أو أحدث

· تم تخصيص عنوان IP ثابت وكتابته

· وحدة طرفية 750-600 مثبتة على سكة DIN

· تمت إضافة وحدات الإدخال/الإخراج في شجرة الجهاز بترتيب ناقل البيانات الصحيح

· تم تعريف المتغيرات وتعيينها لعناوين الحافلات الصحيحة

· يتم تجميع منطق السلم بدون أخطاء (علامة صح خضراء في جزء الرسائل)

· جهاز الكمبيوتر ووحدة التحكم على نفس الشبكة الفرعية

· تم تسجيل الدخول بنجاح - مثلث أخضر في شريط الحالة

· اجتاز اختبار زر الضغط بنجاح: بدء التشغيل يُفعّل، إيقاف التشغيل يُعطّل، الحمل الزائد يُثبّت

· تم تفعيل ترخيص وقت التشغيل أو تم تسجيل مؤقت الفترة التجريبية

الخطوات التالية: إضافة وحدات تناظرية (750-455، 750-456) لتغذية بيانات المستشعرات. تهيئة منفذ الإيثرنت الثاني في جهاز 750-8212 لعزل شبكة المصنع. إعداد لوحة تحكم WebVisu للمراقبة عن بُعد. تطبيق بروتوكول Modbus TCP الرئيسي/التابع للتواصل مع محرك التردد المتغير.
