لماذا تتعطل وحدات Bently Nevada 3500 باستمرار؟ المشاكل الست التي يواجهها كل فني
رابط URL: بنتلي-نيفادا-3500-دليل استكشاف الأخطاء وإصلاحها - الأعطال الشائعة
بنتلي، نيفادا تُسبب أعطال نظام 3500 الشائعة قلقًا بالغًا لفنيي المصانع. تخيّل أنك تعمل في منشأة لمعالجة الغاز تابعة لشركة أرامكو السعودية أو مصفاة نفط في الإمارات العربية المتحدة على ساحل الخليج، وفجأةً يبدأ نظام 3500 بإظهار أعطال في القنوات بمجرد أن تعتقد أن كل شيء مستقر. يؤدي تآكل مجسات التقارب إلى فقدان الدقة، وانقطاع وحدات تزويد الطاقة تحت الحمل، وتعطل نظام الحماية بالكامل نتيجةً لأخطاء في إعدادات البرمجيات. إذا كنت تستخدم معدات Bently Nevada في أي بيئة صناعية خطيرة، فمن المؤكد أن أحد هذه الأعطال الستة قد أصاب نظامك بالفعل، وإن لم يحدث ذلك بعد، فستحتاج إلى معرفة كيفية التعامل معه فور حدوثه.
يُغطي هذا الدليل ستة من أكثر أعطال وحدات 3500 شيوعًا: أسبابها، وكيفية تشخيصها، وكيفية إصلاحها بشكل صحيح من المرة الأولى. نركز على وحدات 3500/22 (واجهة البيانات العابرة)، و3500/40 (مراقبة حماية الآلات)، و3500/15 (إمداد الطاقة)، لأن هذه الوحدات الثلاث تُشكّل غالبية حالات توقف الإنتاج في قطاعات النفط والغاز والبتروكيماويات والتوربينات في الشرق الأوسط وأمريكا الشمالية.
نظام Bently Nevada 3500 هو نظام حماية للآلات يُركّب في رفوف، مصمم للمراقبة المستمرة عبر الإنترنت للتوربينات والضواغط والمضخات وغيرها من المعدات الدوارة. وعلى عكس وحدات الإنذار البسيطة، يوفر نظام 3500 الحماية (وظائف الفصل) والمراقبة (بيانات الاتجاه، والتقاط شكل الموجة) في بنية واحدة.

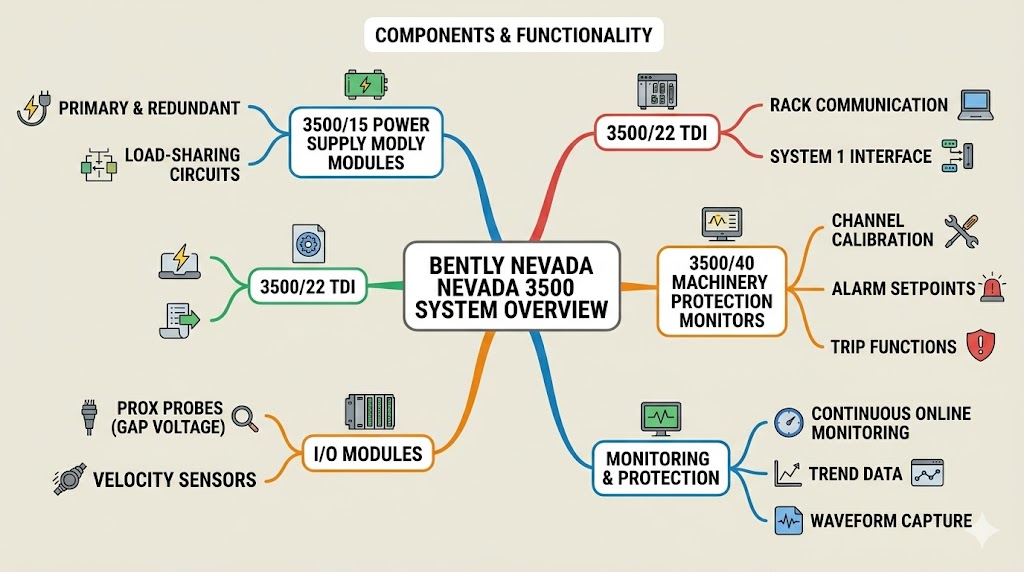

يحتوي الرف النموذجي سعة 3500 على ما يلي:
· 3500/15 وحدات تزويد الطاقة (أساسية واحتياطية)
· واجهة البيانات العابرة 3500/22 (TDI) للاتصال
· أجهزة مراقبة حماية الآلات 3500/40 (أو 3500/44، 3500/45) ذات عدد قنوات محدد
· وحدات إدخال/إخراج متنوعة لمجسات التقارب، ومجسات السرعة، ومدخلات جهاز التحليل الحراري الدوار (ROTA).
يتصل الرف عبر الإيثرنت أو التسلسلي بنظام مضيف، ويتولى برنامج 3500 (برنامج النظام 1 أو برنامج أسطول 3500) عملية التكوين وتوجيه الإنذارات وتسجيل البيانات.
المشكلة: عندما تفشل أي وحدة في هذا الرف أو تتصرف بشكل خاطئ، فإن السبب الجذري نادرًا ما يكون واضحًا - ويتطلب الإصلاح فهم كيفية تفاعل الوحدات.
الأعراض: إضاءة مؤشرات LED الخاصة بأعطال القنوات بشكل متقطع على شاشة المراقبة 3500/40. انطلاق الإنذارات دون وجود حدث آلي مطابق. قراءات قنوات غير صحيحة تتغير على مدى أسابيع.
السبب: تتمتع مجسات التقارب (التيارات الدوامية الحثية) بعمر افتراضي محدود. يتآكل طرف المجس نتيجة احتكاكه بسطح انحراف العمود، مما يؤدي إلى تغير فجوة المعايرة، وتعطل القناة 3500 عندما يتجاوز جهد الفجوة النطاق المحدد. في البيئات ذات درجات الحرارة العالية، مثل أغلفة محامل التوربينات الغازية، ينخفض عمر المجس بشكل ملحوظ.
الحل: تحقق من جهد فجوة القناة في برنامج 3500 Fleet - تعرض كل قناة جهد فجوة بالفولت. القراءة الصحيحة تكون ضمن نطاق ±2 فولت من القيمة المعايرة. إذا كان هناك انحراف، فاستبدل المجس. تتطلب معايرة مجس جديد إيقاف تشغيل الآلة وإعادة ضبط مركز العمود. وثّق جهد الفجوة الجديد قبل إعادة تشغيلها.
ملاحظة إقليمية: في منشآت النفط والغاز في المملكة العربية السعودية، تتراوح دورات استبدال المجسات بين 12 و18 شهرًا في الآلات التوربينية عالية الاهتزاز. أما مشغلو مصافي التكرير في الإمارات العربية المتحدة فيشيرون إلى دورات أقصر (9-14 شهرًا) نظرًا لارتفاع درجات الحرارة المحيطة في غرف الضواغط.
---
الأعراض: يتسبب رف التخزين 3500 في تعطل الجهاز بشكل غير متوقع. يظهر سبب التعطل في سجل الأحداث، لكن يبدو أن الإنذار غير متناسب مع حالة الجهاز.
السبب: ضبط غير صحيح لنقاط الإنذار. خطأ شائع: ضبط مستويات الإنذار قريبة جدًا من نقطة الفصل، أو عدم توافق إعدادات مرحل الفصل (مفتوح عادةً مقابل مغلق عادةً) مع منطق النظام. سبب آخر: تفعيل وظيفة الاختبار عن طريق الخطأ أثناء التشغيل، مما يؤدي إلى فصل حقيقي.
الحل: راجع إعدادات 3500/22 في النظام 1. تحقق من نقاط ضبط الإنذار والفصل وفقًا لمواصفات مُورّد الآلات الأصلي. تحقق من إعدادات مخرجات المرحلات - يحتوي 3500/22 على مخارج مرحلات يمكن ربطها بوظائف الإنذار أو الفصل. إذا تم تشغيل الفصل بواسطة وظيفة اختبار، فأعد ضبط النظام وراجع سجل الأحداث بحثًا عن الطابع الزمني للاختبار. قم دائمًا بإجراء وظائف الاختبار والآلة في حالة متفق عليها مسبقًا مع إبلاغ المشغل الرئيسي.
---
الأعراض: يُظهر جهاز 3500/22 عطلاً في الاتصال أو يفقد النظام المضيف الاتصال بالحامل. قد يُظهر مؤشر LED الموجود على جهاز 3500/22 نمطًا ثابتًا باللون الأحمر أو الكهرماني.
السبب: تعطل اتصال الإيثرنت أو الاتصال التسلسلي بين جهاز 3500/22 والجهاز المضيف، أو انقطاع الاتصال الداخلي للخزانة (كابل الشريط أو اللوحة الخلفية). قد يفقد جهاز 3500/22 الاتصال أيضًا في حال ربط عدة خزائن بشبكة واحدة وحدوث تعارض في عناوين IP.
الحل: أولاً، تحقق من التوصيلات المادية - تثبيت كابل الإيثرنت، وسلامة كابل التسلسل. تحقق من عنوان IP الخاص بوحدة 3500/22 ومطابقته مع إعدادات المضيف. غالبًا ما تؤدي إعادة تشغيل الرف بالكامل (فصل الطاقة عن وحدات 3500/15 ثم إعادة توصيلها) إلى استعادة الاتصال. إذا تعطلت وحدة 3500/22 نفسها، فيجب استبدالها وإعادة تهيئتها بعنوان الرف الصحيح وإعدادات القناة المناسبة. احرص دائمًا على عمل نسخة احتياطية من إعدادات وحدة 3500 (عبر النظام 1) قبل استبدال أي وحدة.
---
الأعراض: قناة كانت تُقرأ بشكل صحيح سابقًا تُظهر الآن انحرافًا مستمرًا عن القيم المتوقعة. الجهاز سليم، لكن القناة 3500 تُشير إلى تحذير أو إنذار.
السبب: تستخدم شاشة 3500/40 معايرة القنوات البرمجية. مع مرور الوقت، قد تتغير ثوابت المعايرة، خاصةً في الشاشات التي تعمل لسنوات دون تحديث البرامج الثابتة. وتتفاقم المشكلة في البيئات ذات الاهتزازات العالية أو التغيرات الحرارية المتكررة.
الحل: قم بمعايرة القناة باستخدام معالج المعايرة في برنامج 3500 Fleet. يتطلب ذلك مصدر إشارة معايرة معروف (معاير قادر على إخراج النطاق المُصنّف للمستشعر - عادةً 200 مللي فولت/ميل لمجسات التقارب). اتبع التعليمات الظاهرة على الشاشة، واحفظ المعايرة على الشاشة، وتحقق من قراءة القناة. إذا استمر الانحراف بعد إعادة المعايرة، فقد تكون وحدة الشاشة معطلة ويجب استبدالها.
---
الأعراض: تظهر وحدة 3500/15 مؤشر عطل، أو ينطفئ الرف بالكامل. لا يتولى مصدر الطاقة الاحتياطي العمل بسلاسة أثناء حدوث عطل.
السبب: وحدة التغذية 3500/15 هي وحدة تغذية طاقة تبديلية. في البيئات التي تعاني من عدم استقرار التيار الكهربائي الرئيسي أو وجود تشويش كهربائي كبير (وهو أمر شائع بالقرب من المحركات الكبيرة أو محركات التردد المتغير)، قد تتعطل وحدة التغذية. تُعد المكثفات القديمة في وحدات 3500/15 القديمة نقطة ضعف شائعة. إذا فشلت وحدة التغذية الاحتياطية في تحمل الحمل، فغالبًا ما تكمن المشكلة في أسلاك توزيع الطاقة أو دائرة مشاركة الحمل الخاصة بوحدة التغذية.
الحل: استبدل وحدة 3500/15 المعطلة بوحدة سليمة. قبل الاستبدال، تحقق من جهد الدخل عند أطراف التغذية - 24 فولت تيار مستمر أو 115/230 فولت تيار متردد حسب نوع الوحدة. بعد الاستبدال، يجب أن يضيء مؤشر LED أخضر فورًا عند استخدام وحدة التغذية الجديدة. اختبر وحدة التغذية الاحتياطية بفصل وحدة التغذية الأساسية مؤقتًا - يجب أن يبقى الحامل موصولًا بالكهرباء وأن يسجل سجل الأحداث عملية التبديل. إذا لم تعمل وحدة التغذية الاحتياطية، فتحقق من توصيلات توزيع الحمل بين وحدتي 3500/15.
---
الأعراض: يتم ربط القنوات بمدخلات خاطئة. يتم تشغيل الإنذارات على القنوات غير النشطة. يعرض جهاز 3500/22 بيانات صحيحة، لكن النظام المضيف يستقبل بيانات غير مفهومة. يعمل الرف بشكل صحيح في الوضع المستقل، ولكنه يتعطل عند دمجه مع نظام التحكم الموزع (DCS) الخاص بالمصنع.
السبب: أخطاء في الإعدادات بعد تحديث البرامج الثابتة، أو استبدال الوحدة، أو تغيير ملف مشروع النظام 1. يخزن تصميم 3500 إعدادات القنوات في كل وحدة مراقبة على حدة، وليس مركزيًا؛ لذا فإن استبدال وحدة 3500/40 دون تحميل ملف الإعدادات الصحيح يؤدي إلى شاشة فارغة أو توصيل خاطئ. خطأ شائع آخر: عدم معايرة القنوات (التحجيم) بشكل صحيح بعد استبدال مسبار التقارب بنموذج مختلف.
الحل: احرص دائمًا على عمل نسخة احتياطية كاملة لتكوين الرف (النظام 1 ← حفظ باسم) قبل استبدال أي وحدة. عند استبدال شاشة، استخدم وظيفة "التحميل من الشاشة" لسحب التكوين الحالي، ثم طبّقه على الوحدة الجديدة. للتكامل مع مضيف DCS أو SCADA، تأكد من تطابق خريطة سجلات Modbus أو تكوين رسائل Ethernet/IP الصريحة مع تخطيط قناة 3500. يُعد عدم تطابق ترتيب البايتات (الترتيب الكبير مقابل الترتيب الصغير) سببًا شائعًا لمشاكل التكامل مع Modbus.
ميزة | بنتلي نيفادا 3500 | بنتلي نيفادا 3300
هندسة معمارية | تصميم معياري قائم على الرفوف | تصميم معياري قائم على الرفوف
كثافة القنوات | ما يصل إلى 16 قناة لكل وحدة شاشة | ما يصل إلى 8 قنوات لكل وحدة
الاتصالات | إيثرنت، مودبوس، تسلسلي | تسلسلي، إيثرنت محدود
قدرة الحماية | رحلة كاملة ومراقبة | المراقبة بشكل أساسي
تحديثات البرامج الثابتة | قابلة للتحديث ميدانيًا | محدودة
مزود طاقة احتياطي | نعم (3500/15) | اختياري
التطبيقات النموذجية | التوربينات، الضواغط، الآلات الحيوية | المضخات، المراوح، المراقبة العامة
نطاق السعر (مستعمل) | أعلى | أقل
التوافر الإقليمي | متوفر على نطاق واسع لدى موزعي الشرق الأوسط | أكثر شيوعًا في أمريكا الشمالية
التوصية: استخدم جهاز 3500 لأي تطبيق يتطلب حماية الآلات (وظيفة الفصل التلقائي)، وخاصة التوربينات والضواغط والآلات الترددية الكبيرة في قطاع النفط والغاز. استخدم جهاز 3300 للمراقبة المساعدة حيث تتم إدارة وظيفة الفصل التلقائي الكاملة بواسطة نظام حماية منفصل. في المملكة العربية السعودية والإمارات العربية المتحدة، يُعد جهاز 3500 هو المعيار للتركيبات الجديدة؛ بينما توجد وحدات 3300 عادةً في المصانع القديمة أو لأغراض المراقبة الثانوية.
---
المملكة العربية السعودية (أرامكو السعودية، سابك): يُعدّ تآكل مجسات التقارب وانقطاعات نظام مراقبة ضغط الغاز (MPS) من أكثر الأعطال شيوعًا في طلبات الصيانة. وتُشغّل المنشآت السعودية 3500 وحدة ضواغط حقن الغاز بمعدلات استخدام عالية جدًا. كما تُعدّ أعطال التيار الكهربائي شائعة أيضًا بسبب المناخ القاسي في المناطق الداخلية (ارتفاع درجات الحرارة، وتسلل الرمال).
الإمارات العربية المتحدة (أدنوك، مصافي دبي): يُعدّ انحراف معايرة القنوات المشكلة الأكثر شيوعًا، ويعزى ذلك إلى التغيرات السريعة في درجات الحرارة في المنشآت الساحلية حيث يؤدي تبريد مياه البحر إلى تكثف الرطوبة. كما تكثر أخطاء الاتصال 3500/22 نتيجةً لتعقيد تكامل الشبكة مع منصات أنظمة التحكم الموزعة المتعددة.
ساحل الخليج الأمريكي: تتصدر أخطاء تكوين البرمجيات قائمة الأعطال، ويعود ذلك إلى العدد الكبير من شركات التكامل الخارجية وكثرة عمليات استبدال الوحدات أثناء الصيانة الدورية. وتُعد الأعطال المتعلقة بنظام ROTA (مدخلات محلل الحرارة الدوارة في وحدات 3500/45) أكثر شيوعًا هنا نظرًا لكثرة التوربينات الغازية المُثبتة في محطات الدورة المركبة.
---
س: كم مرة يجب استبدال مجسات التقارب في نظام Bently Nevada 3500؟
ج: تتراوح فترات استبدال المجسات عادةً بين 12 و24 شهرًا، وذلك حسب التطبيق. تتطلب البيئات ذات درجات الحرارة والاهتزازات العالية (مثل التوربينات الغازية والضواغط) الاستبدال في الفترة الأقصر. احرص دائمًا على فحص الفجوة بعد الاستبدال وتوثيق جهد الأساس الجديد.
س: هل يمكنني استبدال شاشة 3500/40 دون إيقاف تشغيل الجهاز؟
ج: يمكن استبدال وحدة المراقبة أثناء تشغيل الجهاز طالما أن القناة المراد استبدالها ليست في حالة إنذار، وأن نظام الحماية الاحتياطي (إن وُجد) يعمل بشكل سليم. مع ذلك، يجب ضبط إعدادات القناة الصحيحة لوحدة المراقبة البديلة قبل تركيبها. لا تقم بإزالة وحدة المراقبة أثناء وجود قناتها في حالة إنذار.
س: ما الذي يتسبب في فقدان جهاز 3500/22 للاتصال بالمضيف؟
ج: من أكثر الأسباب شيوعًا انقطاع الاتصال المادي (كابل إيثرنت، كابل تسلسلي)، أو تعارض عناوين IP على خادم متصل بالشبكة، أو مشاكل في مصدر الطاقة تؤثر على جهاز 3500/22 تحديدًا. عادةً ما تؤدي إعادة تشغيل الخادم إلى استعادة الاتصال. أما إذا كان جهاز 3500/22 نفسه معطلاً، فيجب استبداله وإعادة تهيئته.
س: جهاز الرف الخاص بي من طراز 3500 يتعطل بشكل غير متوقع. ما هو السبب الأكثر ترجيحاً؟
أ: تحقق أولاً من نقاط ضبط الإنذار. إذا كانت مستويات الإنذار قريبة جدًا من نقاط التفعيل، فقد يؤدي الاهتزاز التشغيلي العادي إلى فصل الدائرة. تأكد أيضًا من أن تكوين خرج المرحل يطابق منطق النظام المضيف المتوقع (مفتوح عادةً مقابل مغلق عادةً). راجع سجل الأحداث - حيث سيسجل القناة والقيمة والطابع الزمني الدقيق للحدث الذي تسبب في فصل الدائرة.
س: كيف أعرف ما إذا كان مزود الطاقة الخاص بجهاز 3500/15 الخاص بي معطلاً؟
ج: عادةً ما يُظهر جهاز 3500/15 المعطل مؤشر LED للعطل (كهرماني أو أحمر) قبل التعطل الكامل. قد تلاحظ أيضًا انقطاعات متقطعة في الاتصال أو أعطالًا في القنوات تتزامن مع اضطرابات التيار الكهربائي. استبدل الجهاز عند أول إشارة لمؤشر LED للعطل - لا تنتظر حتى التعطل الكامل، لأن تعطل الجهاز الأساسي مع تعطل مصدر الطاقة الاحتياطي سيؤدي إلى إيقاف تشغيل الرف بالكامل.
س: هل لا يزال طراز Bently Nevada 3500 منتجًا قائمًا؟
ج: لا تزال شركة بنتلي نيفادا تبيع وتدعم نظام 3500، على الرغم من إضافة منصات أحدث إلى خط الإنتاج. ولا يزال نظام 3500 المعيار الأمثل لحماية الآلات الحيوية في قطاعات النفط والغاز وتوليد الطاقة والبتروكيماويات على مستوى العالم. مع ذلك، فقد وصل عمر بعض الوحدات القديمة (وخاصةً طرازات 3500/22 الأقدم) إلى نهاية دورة حياتها - يُرجى مراجعة شركة هانيويل (الشركة الأم لشركة بنتلي نيفادا) للاستفسار عن مدى توفرها حاليًا.
---
