ال شركة ABB تُستخدم منصة AC500، وسلسلة PM5xx وPM58x وPM59x، في محطات معالجة المياه وأنظمة أتمتة المباني وخطوط الإنتاج في أوروبا والشرق الأوسط. ويواجه المهندسون الميدانيون نفس الأعطال المتوقعة.

لماذا لا يعمل معالج AC500 الخاص بي؟

يعود سبب تعطل وحدة المعالجة المركزية عند التشغيل إلى أربعة أشياء.

تأكد من مصدر الطاقة أولاً. تحتاج وحدات تزويد الطاقة من سلسلة TA521 إلى مدخل تيار مستمر نظيف بجهد 24 فولت. تحقق من مؤشر LED الأخضر الموجود في مقدمة وحدة تزويد الطاقة. إذا كان مطفأً، فهذا يعني عدم وجود مدخل تيار مستمر، أو أن جهد الإدخال أقل من 19.2 فولت، أو أن وحدة تزويد الطاقة نفسها معطلة. قِس الجهد مباشرةً عند أطراف التوصيل باستخدام جهاز قياس متعدد. لا تعتمد على ضوء المؤشر الموجود على اللوحة.

تلف مُحمّل الإقلاع. نادر الحدوث. يحدث هذا في معالجات PM582 بعد فشل تحديث البرامج الثابتة أو انقطاع التيار الكهربائي أثناء التحديث. يضيء مؤشر طاقة المعالج، لكن لا يحدث أي شيء آخر. أعد تحميل البرامج الثابتة عبر منفذ بطاقة SD باستخدام برنامج Automation Builder. إذا فشلت هذه الطريقة، يحتاج المعالج إلى إعادة برمجة مُحمّل الإقلاع من ABB.

مشاكل بطاقة الذاكرة. في جهازي PM591 وPM592، استخدم بطاقة SD مهيأة بنظام FAT32 مع صورة برمجية سليمة. استخدام بطاقة من جهاز تحكم منطقي قابل للبرمجة آخر أو بطاقة تالفة سيمنع الإقلاع تمامًا. أزل البطاقة وحاول الإقلاع بدونها. إذا بدأ المعالج بالعمل، فالمشكلة في البطاقة.

وضع مفتاح التشغيل/الإيقاف. قد يبدو الأمر بديهيًا، لكننا شرحنا هذه النقطة للمهندسين أكثر من مرة. إذا كان المفتاح في وضع الإيقاف، فسيتم تشغيل وحدة المعالجة المركزية ولكن لن يتم تنفيذ البرنامج. حركه إلى وضع التشغيل وأعد تشغيل الجهاز.

---

ماذا تعني أنماط وميض LED في جهاز PM582؟

يُخبرك مؤشر الحالة PM582 بالضبط ما هو الخطأ إذا كنت تعرف رمز الوميض:

نمط إضاءة LED | المعنى | الوظيفة

أخضر ثابت | يعمل بشكل طبيعي | لا شيء

وميض أخضر (بطيء) | وضع الإيقاف | تحقق من مفتاح التشغيل/الإيقاف أو حالة البرنامج

وميض أحمر، ومضتان ثم توقف | عطل في الجهاز | يحتاج المعالج إلى استبدال

وميض أحمر، 3 ومضات ثم توقف | خطأ في ناقل البيانات | تحقق من وحدة اللوحة الخلفية TA523 وتوصيلات ناقل الإدخال/الإخراج

وميض أحمر، 4 ومضات ثم توقف | خطأ في البرنامج، مهلة مؤقت المراقبة | مراجعة وقت الدورة ومنطق البرنامج

أحمر ثابت | عطل فادح | من المحتمل أن يكون المعالج قد تعطل، استبدله

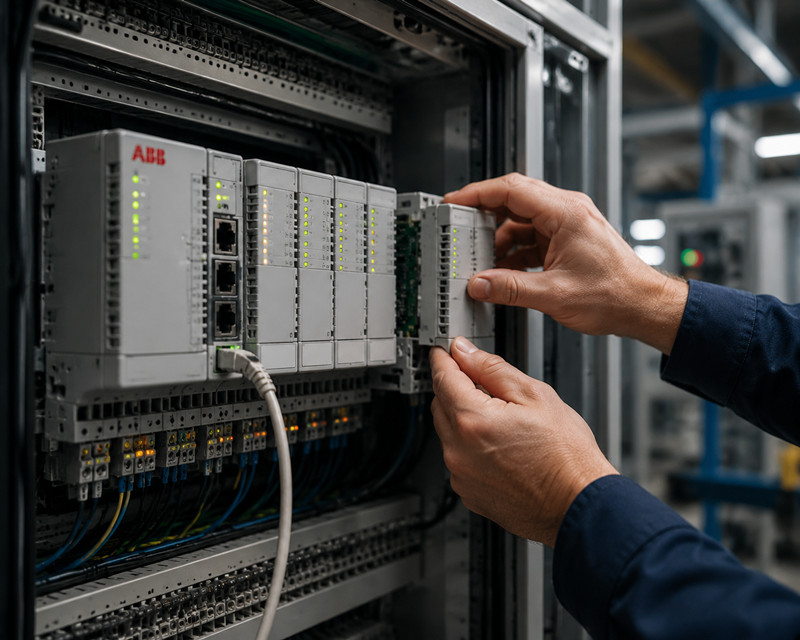

ثلاث ومضات (خطأ في ناقل البيانات) هي التي تُضلل المستخدمين. يظن الجميع أن المعالج المركزي معطل، لكن المشكلة غالبًا ما تكون في اللوحة الخلفية أو وحدة إدخال/إخراج غير مُثبتة بإحكام. أعد تركيب وحدة اللوحة الخلفية TA523 وجميع وحدات الإدخال/الإخراج المتصلة بها، ثم أعد تشغيل الجهاز. إذا استمر نمط الوميض الثلاثي، فاستبدل وحدة TA523 أولًا، فهي أرخص من المعالج المركزي.

أربع ومضات (خطأ في البرنامج) تعني أن مؤقت المراقبة قد تم تفعيله. انتقل إلى أداة إنشاء الأتمتة وتحقق من إعدادات المهمة. يتجاوز وقت الدورة الحد المسموح به لمؤقت المراقبة. قم بزيادة وقت مؤقت المراقبة أو تحسين التعليمات البرمجية. ابحث عن حلقات لا نهائية في ST، أو علامات قفز منسية في LADDER، أو خطوات SFC التي لا تكتمل.

---

لماذا لا أستطيع الاتصال بجهاز AC500 الخاص بي عبر الإيثرنت؟

تُعد مشاكل اتصال الإيثرنت ثاني أكثر المشاكل شيوعاً.

عنوان IP خاطئ. عنوان IP الافتراضي في سلسلة PM5xx هو 192.168.0.10. إذا قام شخص ما بتغييره أو كان حاسوبك المحمول على شبكة فرعية مختلفة، فلن تتمكن من الاتصال. اضغط باستمرار على زر إيقاف التشغيل، ثم قم بالتوصيل مباشرةً باستخدام كابل متقاطع (معظم بطاقات الشبكة الحديثة تدعم تقنية MDIX التلقائية، ولكن ليس جميعها)، ثم افحص الشبكة باستخدام أداة اكتشاف الشبكة في برنامج Automation Builder.

عدم تطابق الشبكة الفرعية. قد يكون عنوان IP الخاص بجهاز الكمبيوتر المحمول لديك هو 192.168.1.x بينما عنوان IP الخاص بوحدة التحكم المنطقية القابلة للبرمجة (PLC) هو 192.168.0.x. قم بتعيين عنوان IP ثابت لجهاز الكمبيوتر المحمول ضمن نفس النطاق: 192.168.0.100 مع الشبكة الفرعية 255.255.255.0.

جدار الحماية يحظر المنافذ. يستخدم برنامج Automation Builder منفذي TCP 6681 و6682 للاتصال. غالبًا ما يحظر جدار حماية Windows Defender أو برامج أمان الشركات هذه المنافذ. أضف قاعدة واردة للسماح بها. تأكد أيضًا من أن وحدة التحكم المنطقية القابلة للبرمجة (PLC) ليست خلف محول مُدار مُفعّل عليه أمان المنافذ.

تلف الطبقة الفيزيائية. تتعرض موصلات RJ45 للتلف في البيئات الصناعية. الاهتزازات والرطوبة ورذاذ الزيت كلها عوامل تُضعف كابلات الإيثرنت. جرب كابلًا سليمًا. إذا لم يضيء مؤشر LED الخاص بالوصلة على منفذ الإيثرنت في وحدة المعالجة المركزية عند توصيل الكابل، فاستبدله. إذا استمر عدم الإضاءة، فقد يكون المنفذ تالفًا. استخدم منفذ الإيثرنت الثاني إن وجد في وحدة المعالجة المركزية، أو أضف وحدة إيثرنت CM574.

---

قراءات الإدخال التناظري لديّ غير منتظمة تماماً - ما المشكلة؟

إن انحراف أو تذبذب القيم التناظرية بشكل كبير في وحدة TA521-AI4 أو TA522-AI8 هو مشكلة في التوصيلات أو التكوين، وليس عيبًا في الوحدة نفسها.

مشاكل دائرة 4-20 مللي أمبير. السبب الأكثر شيوعًا هو انقطاع سلك في الدائرة. تحقق من استمرارية التيار من جهاز الإرسال إلى وحدة التناظرية. بعد ذلك، تحقق من مصدر طاقة الدائرة. إذا كان جهاز الإرسال يعمل بدائرة، فيجب أن يكون مصدر الطاقة 24 فولت موجودًا ومستقرًا. أي انقطاع ولو لـ 50 مللي ثانية يتسبب في ارتفاع مفاجئ في القراءة. استخدم مقاومة دقيقة (250 أوم) بين طرفي الإدخال وقم بقياس الجهد. جهد 1-5 فولت تيار مستمر عبر المقاومة يدل على دائرة 4-20 مللي أمبير سليمة.

حلقات التأريض. عندما يكون جهاز الإرسال ووحدة التحكم المنطقية القابلة للبرمجة (PLC) موصولين بمصادر طاقة أو نقاط تأريض مختلفة، تتسبب حلقات التأريض في إدخال تشويش إلى الإشارة. استخدم وحدات تناظرية معزولة أو قم بتركيب عازل إشارة بين جهاز الإرسال ومدخل وحدة التحكم المنطقية القابلة للبرمجة.

خطأ في ضبط المقياس في أداة إنشاء الأتمتة. تحتاج كل وحدة تناظرية إلى معلمات قياس صحيحة. إذا قمتَ بضبط مدخل 4-20 مللي أمبير على أنه 0-10 فولت، أو قمتَ بتعيين نطاق وحدات هندسية خاطئ (على سبيل المثال، 0-100 رطل لكل بوصة مربعة بدلاً من 0-250 رطل لكل بوصة مربعة)، فستبدو القراءات غير صحيحة، لكن الوحدة تعمل بشكل سليم. تحقق من إعدادات الوحدة في أداة إنشاء الأتمتة ضمن علامة تبويب تعيين الإدخال/الإخراج.

إعدادات المرشح. تحتوي وحدات AC500 AI على مرشحات رقمية قابلة للضبط. إذا تم ضبط ثابت زمن المرشح على قيمة منخفضة جدًا، فستلاحظ تشويشًا كهربائيًا. أما إذا كانت القيمة عالية جدًا، فستفوتك التغيرات الحقيقية في العملية. ابدأ بـ 50 مللي ثانية، ثم اضبط القيمة حسب الحاجة.

جهد الوضع المشترك. في جهاز TA521-AI4، يبلغ الحد الأقصى لجهد الوضع المشترك 30 فولت تيار مستمر بين أي مدخل وAGND. إذا كان جهاز الإرسال الخاص بك موصولًا بأرضي مختلف، فقد تتجاوز هذا الحد وتحصل على قراءات غير منتظمة. قم بتوصيل جميع نقاط الوضع المشترك التناظرية معًا في نقطة واحدة.

---

يتم تحميل برنامجي، لكن وحدة التحكم المنطقية القابلة للبرمجة (PLC) تتوقف فورًا.

يتم تحميل البرنامج بشكل جيد، ثم يتوقف المعالج عن العمل.

تكوين الأجهزة مفقود. يشير برنامجك إلى وحدات إدخال/إخراج غير موجودة فعليًا، أو أن تكوين اللوحة الخلفية في Automation Builder لا يتطابق مع ما هو موجود على السكة. افتح تكوين الأجهزة وقارنه بالأجهزة الفعلية. إذا استبدلت وحدة TA521 بوحدة TA522 أو نقلت وحدات إلى فتحات مختلفة، فسيكون التكوين غير صالح.

تجاوز سعة المهمة / مهلة مراقبة النظام. يتم تجميع البرنامج وتحميله، لكن زمن الدورة يتجاوز مهلة مراقبة النظام عند تنفيذه. يحدث هذا عند إضافة كتلة برمجية ثقيلة، مثل حلقة PID ذات زمن دورة سريع، لم تكن موجودة في البرنامج السابق. تحقق من إعدادات المهمة وقم بزيادة مهلة مراقبة النظام، أو حسّن كتلة التعليمات البرمجية المُسببة للمشكلة.

القسمة على صفر أو استثناء غير معالج. سيؤدي استخدام كود ST و LADDER إلى تعطل وحدة المعالجة المركزية في حال حدوث قسمة على صفر، أو مؤشر غير صالح، أو فهرس مصفوفة خارج النطاق. لا يوجد معالج استثناءات تلقائي. ستتوقف وحدة المعالجة المركزية. أضف فحصًا للحدود قبل العمليات الحسابية. في ST، تحقق من أن المقسوم عليه ليس صفرًا قبل القسمة. في LADDER، استخدم كتل المقارنة قبل الدوال الحسابية.

إيقاف الإخراجات قسراً. إذا كنت قد فرضت توصيل المخرجات الرقمية بالإنترنت وقمت بتحميل برنامج جديد، فقد يتعارض وضع الفرض مع المنطق الجديد. لذا، قم بإزالة جميع عمليات الفرض قبل التحميل. في أداة إنشاء الأتمتة، انتقل إلى عرض الفرض وأزل جميع عمليات الفرض، ثم قم بتنزيل البرنامج.

---

أين يمكنني الحصول على وحدات AC500 احتياطية؟

لقد مرت منصة AC500 بعدة مراحل من دورة حياتها. بعض الوحدات لا تزال نشطة؛ والبعض الآخر توقف إنتاجه.

يُعد التواصل المباشر مع شركة ABB الخيار الأول للحصول على الطرازات الحالية (PM591، PM592، CM574)، بينما قد تصل مدة التوصيل للطرازات القديمة إلى 8-16 أسبوعًا. أما طرازات PM571، PM582، CM571، والعديد من طرازات سلسلة TA521 فقد توقف إنتاجها أو انتهى عمرها الافتراضي.

لا تزال شركات توزيع قطع غيار الأتمتة، مثل ريكسيل وسونيبار، وشركات الأتمتة الصناعية المتخصصة، تحتفظ بمخزون من قطع الغيار الجديدة القديمة. وتختلف الأسعار اختلافًا كبيرًا. لذا، يُنصح بالتحقق من مصادر متعددة.

توفر شركات متخصصة مثل tztechio.com وحدات AC500 مستعملة وجديدة تم اختبارها، وخاصة الطرازات التي يصعب العثور عليها مثل PM582 وCM571.

الوحدات المتوقفة التي ستجد صعوبة في العثور على وحدات جديدة منها:

· PM571

· PM582

· CM571

· سلسلة TA521 (توجد عدة إصدارات، ولكن لا يزال الإصداران TA521-ETH و TA521-AI4 متوفرين أكثر من غيرهما)

· وحدات اللوحة الخلفية القديمة

إذا كنت تقوم بتصميم نظام جديد أو استبدال وحدة معالجة مركزية معطلة، فاختر PM591 أو PM592 بدلاً من PM582. فهي متوفرة حاليًا في السوق ولديها توافر أفضل.

---

هل يمكنني استخدام جهاز AC500 مع محركات ABB القديمة؟

نعم. يتواصل جهاز AC500 مع محركات ABB القديمة عبر بروتوكول Modbus RTU التسلسلي.

استخدام Modbus RTU عبر وحدة CM572. توفر لك وحدة الاتصال التسلسلي CM572 منافذ RS-232 وRS-485. قم بتهيئتها كجهاز Modbus رئيسي في برنامج Automation Builder. قم بتوصيل طرفي RS-485 (A+/B-) بمنفذ Modbus الخاص بالمحرك. انتبه لمقاومات الإنهاء، وقم بتفعيلها فقط عند طرفي ناقل البيانات.

تدعم محركات ACS350 وACS355 بروتوكول Modbus RTU مباشرةً. تحدد مجموعة معلمات المحرك رقم 53 (تكوين Modbus) معرّف المحطة ومعدل الباود والتكافؤ. يجب مطابقة هذه الإعدادات مع تكوين CM572. الإعدادات الشائعة: 19200 باود، 8 بتات للبيانات، تكافؤ زوجي، بت إيقاف واحد.

مكتبة DriveAP. توفر ABB مكتبة DriveAP لوظائف Automation Builder. تتولى هذه المكتبة معالجة اتصال Modbus بمحركات ABB دون الحاجة إلى كتابة أكواد وظائف Modbus مباشرة. ما عليك سوى إضافة وحدة DriveAP، وتكوين مُعرّف المحرك، وقراءة/كتابة المعلمات باستخدام الفهرس.

تعمل محركات ACS580 وACS880 عبر بروتوكول Modbus RTU، كما تدعم أيضًا ناقلات البيانات الميدانية القائمة على الإيثرنت في حال توفر وحدة CM574 أو منفذ الإيثرنت المدمج في المعالج. في عمليات التثبيت الجديدة، يُنصح باستخدام Modbus TCP بدلاً من RTU، فهو أسرع وأسهل في استكشاف الأخطاء وإصلاحها، ويقلل من مشاكل التوصيل.

---

ملخص

تندرج معظم أعطال AC500 ضمن فئات قليلة: مشاكل الطاقة، وعدم تطابق الإعدادات، ومشاكل التوصيلات، ودورة حياة الوحدة. احتفظ بلوحة توصيل خلفية TA523 احتياطية، فهي أكثر نقاط العطل شيوعًا بعد وحدة التزويد بالطاقة. عند الشك، استعن بمؤشر LED الخاص بوحدة المعالجة المركزية لتحديد مكان العطل أولًا.

للمزيد من المعلومات حول منتجات الأتمتة من ABB، اطلع على أدلتنا حول منصات ABB PLC، وأساسيات PLC، ومحركات التردد المتغير، وأنظمة الأتمتة الصناعية.

-------------------------------------------------------------------------------------------------------------------
