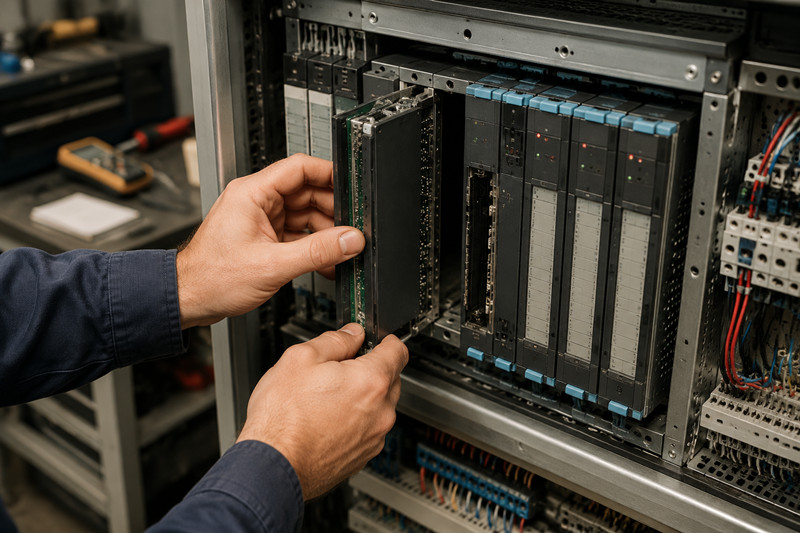

رنّ الهاتف في تمام الساعة الحادية عشرة مساءً يوم الثلاثاء. تعطل نظام التبريد بالأمونيا في مستودع التبريد، ودخل النظام بأكمله في وضع الأمان، وارتفعت درجة حرارة المنتجات. أضاء مؤشر LED الخاص بوحدة التحكم المنطقية القابلة للبرمجة (PLC-5) باللون الأحمر، ولم تُجدِ محاولات إعادة تشغيلها نفعًا. استبدلتُها بوحدة تحكم احتياطية من طراز 1785-L80B، وأعدتُ تحميل البرنامج من قرص مرن، وعاد نظام التبريد للعمل قبل أن تبدأ أول منصة نقالة من اللحوم المجمدة بالذوبان. عملت وحدة المعالجة المركزية هذه باستمرار لمدة أربعة عشر عامًا. واختارت تلك الليلة أن تتعطل.

تم إيقاف إنتاج عائلة PLC-5 منذ سنوات. وقد فاتت مواعيد الطلب الأخيرة. لكن قاعدة المستخدمين ضخمة، وهذه الأنظمة لا تتعطل وفقًا لجدول زمني يناسب ميزانيتك.

لماذا لا تزال المصانع تستخدم أنظمة PLC-5

يكلف استبدال نظام تحكم عامل ستة أرقام ويتطلب إيقاف تشغيل المصنع. وحدة تحكم منطقية قابلة للبرمجة من طراز PLC-5 تشغل مفاعلًا دفعيًا ينتج نفس المنتج منذ عام 1997 - البرنامج مُصحح الأخطاء، والمشغلون على دراية به، ومدير الإنتاج لا يرغب في مشروع ترحيل يُخاطر بتأخيرات في التشغيل لأسابيع.

صُممت وحدة الإدخال/الإخراج 1771 ومعالجات 1785 عندما بالغت روكويل في تصميم كل شيء. موصلات اللوحة الخلفية مطلية بالذهب. هيكل فولاذي سميك. سيظل جهاز 1771-PS7 من عام 1992 يعمل ضمن المواصفات طالما لم تجف المكثفات.

لقد رأيت أنظمة PLC-5 تُشغّل محركات طاولات مصانع الصلب، وتسلسل دفعات المواد الكيميائية، والتحكم في صمامات خطوط الأنابيب، ونصف خطوط نقل السيارات التي بُنيت في التسعينيات. طلب ​​التمويل اللازم للترقية مُعلّق في درج، في انتظار عطل كارثي أو ميزانية لا تأتي أبدًا.

أنماط الفشل الشائعة

بعد أكثر من عشرين عامًا في هذا المجال، إليكم ما يفشل بالفعل - وليس ما يقوله الدليل أنه يمكن أن يفشل نظريًا.

أعطال في مصدر الطاقة (1771-PS7)

يُزوّد ​​جهاز 1771-PS7 اللوحة الخلفية بجهد 5 فولت و24 فولت تيار مستمر. تتمتع المكثفات الإلكتروليتية الداخلية بعمر افتراضي محدود، يتراوح بين سبع وعشر سنوات تقريبًا في لوحة جيدة التهوية. أما في خزانة مغلقة تعمل عند درجة حرارة محيطة تبلغ 50 درجة مئوية، فإن هذه المكثفات تفقد صلاحيتها خلال خمس سنوات.

أعراض تعطل جهاز PS7:

· يتم مسح أعطال الرفوف المتقطعة عند إعادة تشغيل الطاقة

· مؤشر LED للطاقة يومض أو خافت

· أخطاء غير مبررة في اتصال الإدخال/الإخراج على فتحات محددة

· قياس جهد خط 5 فولت أقل من 4.75 فولت على جهاز قياس متعدد

عندما يتعطل جهاز PS7 تمامًا، ينقطع التيار الكهربائي عن الرف بأكمله. أحمل جهاز PS7 احتياطيًا من طراز 1771 في شاحنتي.

يُظهر جهاز PS7 نمط عطل مميزًا يعتمد على جهد التيار الكهربائي. عند استخدام جهد 120 فولت/60 هرتز (أمريكا الشمالية)، تميل ثنائيات التقويم إلى التلف قبل المكثفات. أما عند استخدام جهد 230 فولت/50 هرتز (أوروبا والشرق الأوسط)، فتتلف مكثفات ترشيح الإدخال أولًا، حيث يُؤدي ارتفاع جهد RMS إلى زيادة الضغط على العازل. صُممت هذه الأجهزة وفقًا لمتطلبات شهادات CE وUL.

فقدان ذاكرة الوصول العشوائي المدعومة ببطارية

تستخدم معالجات 1785 بطارية ليثيوم 3.6 فولت (1770-XY) للحفاظ على برنامج المستخدم في ذاكرة الوصول العشوائي الثابتة (SRAM) عند انقطاع التيار الكهربائي الرئيسي. عند انخفاض الجهد عن 3.0 فولت تقريبًا، يُضيء مؤشر LED الخاص بالبطارية تحذيرًا. أما عند انخفاض الجهد عن 2.5 فولت، فهذا يعني أن المعالج فارغ.

التفصيل المهم: تنفد البطارية بشكل أسرع عند تشغيل المعالج المركزي مقارنةً بحالة إيقاف تشغيله. يستنزف جهاز 1785-L80B الذي يعمل باستمرار بطاريته خلال فترة تتراوح بين اثني عشر وثمانية عشر شهرًا، أي ما يقارب نصف عمر البطارية نفسها في بطارية احتياطية متوقفة عن التشغيل.

استبدل بطارية النسخ الاحتياطي كل اثني عشر شهرًا، وفقًا لجدول زمني محدد. دوّن تاريخ الاستبدال داخل باب الخزانة باستخدام قلم تحديد. لقد رأيتُ مصانع تفقد برامجها لأن مدير الصيانة افترض أن عمر البطارية خمس سنوات. هذا غير صحيح في لوحة تحكم تعمل باستمرار على مدار الساعة.

نماذج معالجات محددة تستحق المتابعة:

· 1785-L80B — معالج كامل الميزات بذاكرة 256 كيلوبايت. أعلى معدل استهلاك للبطارية بسبب سعة ذاكرة SRAM الأكبر. يُرجى فحص مؤشر LED الخاص بالبطارية كل ثلاثة أشهر.

· 1785-L40B — معالج متوسط ​​المدى، ذاكرة 128 كيلوبايت. عمر بطارية أطول قليلاً من L80B.

عندما يضيع البرنامج، فأنت بحاجة إلى ثلاثة أشياء: ملف النسخ الاحتياطي (.RSP من RSLogix 5)، وبرنامج المعالج الثابت الصحيح، واتصال يعمل للتنزيل.

1771 عطل في وحدة الإدخال/الإخراج

يستخدم جهاز 1771-IBD عوازل ضوئية تتدهور بمرور الوقت. بعد مرور خمسة عشر إلى عشرين عامًا، ينحرف معدل نقل التيار. يتوقف المدخل عن اكتشاف حالة الإيقاف بشكل موثوق - حيث يرى المعالج إشارة منطقية 1 عند فصل الطاقة عن الجهاز الميداني. استبدل الوحدة عند ملاحظة حالات تشغيل وهمية.

1771-OB (مخرج مصدر تيار مستمر 24 فولت) - تتعطل مصفوفات ترانزستور دارلينجتون بسبب قصر الدائرة أو انقطاعها. يؤدي قصر الدائرة في المخرج إلى استمرار تغذية الحمل بالطاقة حتى عندما تكون إشارة الدائرة المنطقية "إيقاف". لا يحتوي 1771-OB على مصهر للمخرج. احتفظ بقطع غيار.

1771-IXE (مدخل حراري/مللي فولت) - يستخدم شريحة ASIC هجينة مخصصة لم تعد تُصنع. عند تعطل الشريحة، تُخرج الوحدة قيمًا عشوائية أو تتوقف عند قراءة ثابتة. أصبحت هذه الوحدات باهظة الثمن في السوق الثانوية نظرًا لنفاد المخزون القديم منها.

توافق برنامج RSLogix 5

يُعدّ برنامج RSLogix 5 الطريقة الوحيدة لبرمجة وصيانة أجهزة PLC-5. توقفت شركة روكويل عن بيع تراخيص جديدة منذ سنوات. الإصدار 8.20 هو آخر إصدار، وهو تطبيق 32 بت يعمل على نظامي التشغيل ويندوز 7 وويندوز 10 في وضع التوافق. أما نظام ويندوز 11 فهو غير موثوق.

المشاكل الشائعة في RSLogix 5 في عام 2026:

· اتصال DH+ عبر 1784-PCMK — بطاقة PCMCIA قديمة. توقف دعم برنامج التشغيل مع نظام التشغيل Windows 7. محولات USB إلى DH+ (1784-U2DHP) كانت تكلفتها تتراوح بين 500 و1200 دولار أمريكي، وقد توقف إنتاجها هي الأخرى.

· تحميل البيانات عبر منفذ DF1 التسلسلي — يتطلب منفذ RS-232 حقيقي. تُعد محولات USB المزودة بشريحة FTDI الأكثر موثوقية. أما المحولات المزودة بشريحة Prolific فتُسبب تلفًا عشوائيًا للبيانات.

· تحميل البيانات عبر الإيثرنت (1785-L80C/L80E) - الطريقة الأكثر موثوقية إذا كان معالجك يدعم الإيثرنت. قم بتعيين عنوان IP ثابت، وقم بالتوصيل مباشرةً باستخدام كابل متقاطع، واستخدم ميزة "من هو النشط".

· تلف ملف البرنامج — يستخدم RSLogix 5 نظام تسلسل. إذا لم يتم تنزيل ملف .RSP الذي تم تحميله إلى وحدة المعالجة المركزية، فأنشئ ملفًا جديدًا وقم بتحميل جداول البيانات أولاً، ثم البرنامج بشكل منفصل.

احتفظ بجهاز كمبيوتر محمول مخصص يعمل بنظام ويندوز 7 أو ويندوز 10 (32 بت) مع تثبيت برنامج RSLogix 5. لا تسمح لقسم تقنية المعلومات بتحديثه. لا تقم بتوصيله بالإنترنت.

خيارات الاستبدال: ControlLogix مقابل CompactLogix

ستضطر في النهاية إلى الانتقال. إليك التفاصيل الواقعية.

ترحيل ControlLogix

يُعدّ ControlLogix، وهو سلسلة 1756-L8x، البديل الأصلي لـ PLC-5. توفر Rockwell مجموعة أدوات ترحيل تُحوّل معظم منطق السلم تلقائيًا. يتم تحويل المنطق المنفصل البسيط بسلاسة. أما حلقات PID وتعليمات MSG وعمليات نقل الكتل (BTR/BTW) فتتطلب إعادة صياغة يدوية.

التكلفة: يتراوح سعر هيكل ControlLogix واحد، مع المعالج ووحدة التغذية ووحدة الاتصال، بين 5000 و8000 دولار أمريكي. أما تكلفة استبدال الخزانة بالكامل لنظام متوسط ​​(128 نقطة إدخال/إخراج) فتتراوح بين 30000 و60000 دولار أمريكي شاملةً قطع الغيار والهندسة.

ترحيل CompactLogix

تُعدّ سلسلة CompactLogix (5069-L3x أو 5069-L4x) الخيار الأقل تكلفة، حيث يتراوح سعر المعالج الواحد بين 2000 و4000 دولار أمريكي. وتُكلّف وحدات الإدخال/الإخراج 5069 حوالي 30% أقل من وحدات 1756.

المفاضلات:

· يدعم نظام CompactLogix عددًا أقل من نقاط الإدخال/الإخراج لكل هيكل

· لا يوجد دعم لتقنية DH+ أو الإدخال/الإخراج عن بُعد مدمج - يتطلب وحدات اتصال صريحة

· لا تدعم اللوحة الخلفية 5069 وحدات المحول 1771 - يلزم وجود جميع وحدات الإدخال/الإخراج الجديدة

بالنسبة لأنظمة PLC-5 الصغيرة والمتوسطة (أقل من 128 نقطة إدخال/إخراج)، يُعدّ CompactLogix الخيار الأمثل. أما بالنسبة للأنظمة الكبيرة ذات نقاط الإدخال/الإخراج التناظرية الكبيرة أو شبكات ControlNet/RIO الحالية، فإنّ استخدام ControlLogix يُجنّبك مشاكل التكامل.

حقيقة الهجرة

يروج بعض الموردين لعملية الترقية إلى نظام PAC على أنها استبدال مباشر، لكنها ليست كذلك. فاللوحة الخلفية، ووحدات الإدخال/الإخراج، ومصدر الطاقة، وبيئة البرمجة كلها تتغير. الشيء الوحيد الذي تحتفظ به هو توصيلات الأسلاك الميدانية. لذا، ضع في اعتبارك ميزانية استبدال النظام بالكامل.

أين تجد قطع الغيار اليوم؟

تختفي مكونات PLC-5 و1771 الجديدة من المخزون القديم من قنوات التوزيع التقليدية، إذ لم تعد شركة روكويل تُصنّعها. أما الكمية المتبقية فتُباع في متاجر الفائض وشبكات الموزعين المستقلين.

أفضل استراتيجية للحصول على قطع الغيار: الشراء من متخصص في قطع غيار أنظمة الأتمتة الصناعية يمتلك مخزونًا مُختبرًا. على موقع tztechio.com، يضم قسم Allen-Bradley معالجات PLC-5 مختارة بعناية، ووحدات إدخال/إخراج 1771، ووحدات تزويد الطاقة، وهياكل - بما في ذلك معالجات 1785-L80B و1785-L40B، ووحدات إدخال/إخراج 1771-IBD و1771-OB، ووحدات يصعب العثور عليها مثل وحدة إدخال المزدوجة الحرارية 1771-IXE. كما تتوفر قطع غيار PLC أخرى لمنصات قديمة أخرى.

ما الذي يجب تخزينه الآن

إذا كنت تتولى صيانة أنظمة PLC-5، فإن الإمدادات تتقلص كل ثلاثة أشهر. ترتيب الأولوية:

1. مزود الطاقة 1771-PS7 — نقطة العطل الأكثر شيوعًا. يُخزن اثنان لكل هيكل نشط.

2. معالج 1785-L80B أو L40B — وحدة معالجة مركزية احتياطية واحدة لكل نظامين. اشترِ وحدات مُختبرة مزودة بدوائر احتياطية للبطارية مُعتمدة.

3. بطاريات 1770-XY — اشترِ علبة تحتوي على اثنتي عشرة بطارية. استبدلها كل اثني عشر شهرًا في جميع الأنظمة.

4. 1771-IBD و1771-OB — اثنان من كل نوع لكل نظام. أعلى معدل فشل بين وحدات الإدخال/الإخراج.

5. 1771-IXE أو وحدات إدخال تناظرية أخرى — وحدة احتياطية واحدة لكل نوع من أنواع الوحدات. يصعب العثور عليها.

6. هيكل 1771 - لوحة خلفية احتياطية واحدة لكل حجم نظام. الهيكل المتشقق يعني إعادة توصيل الأسلاك بالكامل.

7. وسائط تثبيت برنامج RSLogix 5 ورخصته — إذا لم تكن لديك نسخة مرخصة، فابحث عنها الآن. عندما يتعطل حاسوبك المحمول المخصص للبرمجة، لن تتمكن من إعداد حاسوب جديد.

ماذا يعني هذا بالنسبة لنباتك؟

لن يعود جهاز PLC-5. لن تعيد شركة روكويل طرحه في السوق. كل يوم يمر يزيد من صعوبة العثور على قطع الغيار وارتفاع أسعارها. مدير المصنع الذي يقول "سنقوم بالتحديث العام المقبل" يردد هذا الكلام منذ خمس سنوات. وحدة المعالجة المركزية لوحدة التبريد التي استبدلتها الساعة الحادية عشرة مساءً من ليلة الثلاثاء كانت نفسها التي كان المصنع يخطط لتحديثها في عام ٢٠١٩.

احتفظ بقطع غيار احتياطية. استبدل البطاريات. حافظ على جهاز الكمبيوتر المحمول RSLogix 5 الخاص بك. وعندما تتوفر الميزانية اللازمة للترقية، قم بذلك قبل تعطل وحدة التحكم المنطقية القابلة للبرمجة PLC-5، وليس بعد ذلك. الترقية المنظمة أفضل بكثير من الاستبدال الطارئ.

-------------------------------------------------------------------------------------------------------------------
