دليل برمجة وبرمجيات وقطع غيار وحدات التحكم المنطقية القابلة للبرمجة من سلسلة Mitsubishi FX
أنت تقف أمام لوحة تحكم بعد ظهر يوم جمعة. الخط معطل، ووحدة التحكم المنطقية القابلة للبرمجة (PLC) تُظهر خطأً، وحاسوب البرمجة القديم تعطل العام الماضي، وفقد معه ترخيص البرنامج. أمامك وحدة تحكم منطقية قابلة للبرمجة من سلسلة Mitsubishi FX، لكنك لا تتذكر أي إصدار من برنامج GX Works يعمل على جهاز FX3U، ويبدو أن كابل SC-09 الذي طلبته من المورد المعتاد لا يتوافق مع نظام Windows 11. هل يبدو هذا مألوفًا؟ إذا كنت تعمل بأنظمة أتمتة قديمة من أصل آسيوي، فأنت تعرف هذا الموقف. يُغطي دليل Mitsubishi FX Series PLC هذا كل ما تحتاجه بالضبط - أي البرامج تتوافق مع أي وحدة معالجة مركزية، وأي الكابلات تعمل بالفعل، وكيفية الحصول على قطع الغيار دون تجاوز ميزانية الصيانة.

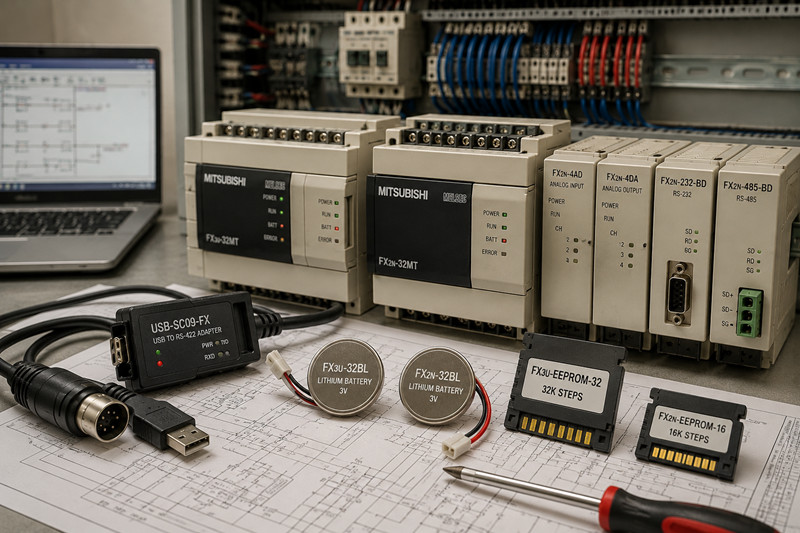

سلسلة Mitsubishi FX هي عائلة من وحدات التحكم المنطقية القابلة للبرمجة صغيرة الحجم، والتي تُصنع بشكل مستمر منذ أواخر ثمانينيات القرن الماضي. تُعدّ هذه السلسلة أساسية في العديد من خطوط التعبئة والتغليف، ومحطات تجميع السيارات، وآلات النسيج، وأنظمة مناولة المواد في آسيا وبقية أنحاء العالم. إذا سبق لك فتح لوحة كهربائية في آلة مستعملة مستوردة من اليابان أو كوريا أو الصين، فمن المرجح أنك وجدت وحدة FX بداخلها.
ينقسم البرنامج إلى عدد قليل من السلاسل الفرعية الرئيسية:
· FX1S — لوحة فائقة الصغر، ذات منافذ إدخال/إخراج ثابتة، بدون ناقل توسعة. مخصصة للأجهزة المستقلة الصغيرة. تم إيقاف إنتاجها.
· FX1N — جهاز صغير الحجم مع إمكانية التوسعة. تم استنساخه على نطاق واسع. تم إيقاف إنتاجه.
· FX2N - العصر الذهبي. توسيع معياري للإدخال/الإخراج، ووحدات وظائف خاصة، وقاعدة تثبيت ضخمة. توقف إنتاجه.
· FX3G — طراز أساسي حالي. مزود بمنفذ USB مدمج، منخفض التكلفة، ولا يزال قيد الإنتاج.
· FX3U — طراز عالي الأداء. أسرع بثلاث مرات من FX2N، مع خيارات USB + Ethernet، ولا يزال قيد الإنتاج.
· FX5U — خليفة سلسلة iQ-F. لا يتبع بنية FX بشكل كامل — مجموعة تعليمات مختلفة، وبرمجيات مختلفة (GX Works3 فقط). اسم مُربك.
إن فهم السلسلة الفرعية التي تتعامل معها هو الخطوة الأولى. انظر إلى الملصق الأمامي. يُطبع طراز وحدة المعالجة المركزية بوضوح على اللوحة الأمامية - FX2N-32MT، FX3U-64MR، إلخ. يشير الرقمان الأخيران إلى عدد منافذ الإدخال/الإخراج، ويشير الحرف اللاحق إلى نوع الإخراج (R = مرحل، T = مُستقبِل ترانزستور، T-ESS = مصدر ترانزستور).
هنا يكمن معظم الالتباس. أصدرت ميتسوبيشي ثلاثة بيئات برمجة رئيسية خلال فترة إنتاج سلسلة FX، وهي غير متوافقة مع الإصدارات السابقة بشكل كامل.
بيئة التطوير المتكاملة الأصلية لنظام ويندوز لعائلة معالجات FX. يدعم برنامج GX Developer جميع المعالجات من FX1S إلى FX3U. هو برنامج قديم، ويعتمد على بروتوكول MELSEC للاتصال عبر RS-232/RS-422، ولا يدعم اتصالات USB بشكل مباشر (تحتاج إلى منفذ تسلسلي أو محول مناسب). يعمل البرنامج بشكل جيد على أنظمة ويندوز XP إلى ويندوز 7. أما على ويندوز 10 و11، فالتوافق متفاوت - الإصدار SW1D5C-LLT-E هو آخر إصدار يدعمه.
يدعم: FX1S، FX1N، FX2N، FX3G، FX3U (وسلسلة A الأقدم، وسلسلة Q)
لا يدعم: FX5U
يُعدّ GX Works2 البديل العصري لبرنامج GX Developer. يدعم البرنامج معالجات FX3G وFX3U وFX5U (في وضع FX)، بالإضافة إلى سلسلتي L وQ. يتميز بمحرر سلم برمجي مُحسّن، ويدعم النصوص المنظمة وSFC، ويتعامل مع اتصالات USB بمعالجات FX3G وFX3U دون الحاجة إلى برنامج تشغيل خاص.
المشكلة: لا يدعم برنامج GX Works2 معالجات FX1S أو FX1N أو FX2N. إذا كنت بحاجة إلى التعامل مع هذه المعالجات القديمة، فيجب عليك الاحتفاظ بنسخة من برنامج GX Developer قيد التشغيل في مكان ما - إما على جهاز افتراضي قديم يعمل بنظام Windows 7 أو على جهاز كمبيوتر محمول مخصص.
يدعم: FX3G، FX3U، FX5U، سلسلة L، سلسلة Q
لا يدعم: FX1S، FX1N، FX2N
هذه بيئة التطوير المتكاملة (IDE) لمنصتي iQ-F (FX5U) و iQ-R. تستخدم هذه البيئة تنسيق ملفات مشاريع مختلفًا تمامًا (.gx3) ومحرك برمجة مختلفًا. لا يمكنها فتح مشاريع GX Developer أو GX Works2 مباشرةً، بل يجب تحويلها.
يدعم: FX5U فقط (من عائلة FX)
لا يدعم: FX1S، FX1N، FX2N، FX3G، FX3U
إذا كان لديك هذا المعالج | استخدم هذا البرنامج
FX1S، FX1N، FX2N | مطور GX (8.xx)
FX3G، FX3U | GX Developer أو GX Works2
FX5U (iQ-F) | GX Works3 فقط
يُعدّ ضمان التوصيل المادي الصحيح ثاني أكبر مشكلة بعد توافق البرامج. إليكم ملخصًا عمليًا للواقع.
كابل برمجة ميتسوبيشي الأصلي. يحوّل هذا الكابل منفذ RS-232 التسلسلي في الكمبيوتر إلى إشارات RS-422 التي يستخدمها جهاز FX PLC. يعمل SC-09 مع جميع وحدات المعالجة المركزية من FX1S إلى FX3U. إذا كان جهاز الكمبيوتر المحمول الخاص بك لا يزال مزودًا بمنفذ تسلسلي DB9 حقيقي، فهذا هو الخيار الأمثل. أما إذا لم يكن لديك منفذ تسلسلي، فستحتاج إلى محول USB إلى تسلسلي مزود بشريحة FTDI أصلية (تجنب النسخ المقلدة من Prolific PL2303 لأنها تُفقد بعض الأحرف وتؤثر على التوقيت).
نسخة أصلية من SC-09 تعمل عبر منفذ USB، مزودة بشريحة FTDI. هذه النسخ متوفرة بكثرة وتعمل مع برنامجي GX Developer وGX Works2. لكن انتبه: العديد من النسخ المقلدة الرخيصة تستخدم شرائح FTDI مزيفة، والتي لا تتعرف عليها برامج تشغيل ويندوز بعد عام 2016. لذا، اشترِ من مورد موثوق أو تأكد على الأقل من استخدام شريحة FTDI أصلية.
كابل برمجة USB الرسمي من ميتسوبيشي لأجهزة FX3G وFX3U. مزود ببرنامج تشغيل خاص ويعمل بسلاسة مع برنامج GX Works2. سعره مرتفع مقارنةً بالبدائل الأخرى، لكنه يوفر عليك عناء البحث عن برامج التشغيل المناسبة.
1. قم بتوصيل الكابل بوحدة التحكم المنطقية القابلة للبرمجة (عادةً ما يكون موصل Mini-DIN دائري ذو 8 دبابيس على FX2N/FX3U، أو USB-mini على FX3G).
2. في GX Developer/GX Works2، انتقل إلى Online > Transfer Setup.
3. حدد واجهة جانب الكمبيوتر الصحيحة (المنفذ التسلسلي، أو USB، أو Ethernet).
4. اضبط واجهة الإدخال/الإخراج الجانبية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) لتتوافق مع نوع الكابل الخاص بك.
5. معدل الباود: عادةً 9600 بت في الثانية للتسلسل SC-09، و115200 لـ USB-SC09-FX.
6. انقر فوق اختبار الاتصال. إذا فشل الاختبار، فتحقق من توصيلات الكابلات، وتثبيت برنامج التشغيل، ورقم منفذ COM.
حتى أكثر وحدات التحكم المنطقية القابلة للبرمجة (PLC) موثوقية تحتاج في النهاية إلى صيانة. إليك ما يجب تخزينه أو الحصول عليه.
تستخدم سلسلة FX بطارية ليثيوم احتياطية للاحتفاظ بالبرنامج وذاكرة التخزين المؤقت عند انقطاع التيار الكهربائي. عند انخفاض جهد البطارية، يضيء مؤشر LED الخاص بالبطارية (BATT) أو يومض مؤشر LED الخاص بالخطأ (ERR). إذا تجاهلت ذلك لفترة طويلة، فسيفقد جهاز التحكم المنطقي القابل للبرمجة (PLC) برنامجه.
· FX3U-32BL — لوحدات المعالجة المركزية FX3U. يناسب أيضًا بعض وحدات FX3G. بطارية ليثيوم CR2450 قياسية.
· FX2N-32BL — لوحدات المعالجة المركزية FX2N وFX1N وFX1S. موصل مختلف عن إصدار FX3U.
نصيحة احترافية: استبدل البطارية دائمًا أثناء تشغيل وحدة التحكم المنطقية القابلة للبرمجة (أو في غضون دقائق قليلة من إيقاف تشغيلها) لتجنب فقدان البرنامج. واحرص دائمًا على عمل نسخة احتياطية من برنامجك أولًا - نعم، حتى لو كنت تعتقد أن لديك نسخة ورقية في مكان ما.
إذا كان تطبيقك يحتاج إلى خطوات أكثر مما توفره وحدة المعالجة المركزية الأساسية، أو كنت تريد تخزين البرنامج القابل للإزالة، فإن كاسيتات الذاكرة هي الحل.
· FX2N-EEPROM-16 — شريط ذاكرة EEPROM بسعة 16 ألف خطوة لوحدات المعالجة المركزية FX2N. لا حاجة لبطارية للاحتفاظ بالبيانات.
· FX3U-EEPROM-32 — شريط ذاكرة EEPROM ذو 32 خطوة لوحدات المعالجة المركزية FX3U.
· FX3U-EEPROM-64 — إصدار 64K خطوة للبرامج الكبيرة.
تُركّب هذه القطع في الجزء العلوي من وحدة المعالجة المركزية، أسفل الغطاء القابل للطي. يصعب العثور عليها جديدةً - ابحث عنها في متاجر بيع الإلكترونيات الفائضة ومحلات تصفية معدات الأتمتة.
تتمثل إحدى نقاط قوة منصتي FX2N و FX3U في القدرة على إضافة منافذ الإدخال/الإخراج التناظرية ومنافذ الاتصال والتحكم في الحركة عبر وحدات مثبتة على الجانب.
· FX2N-4AD — مدخل تناظري رباعي القنوات (0-10 فولت، 4-20 مللي أمبير). يُستخدم في كل مكان في مراقبة درجة الحرارة والضغط.
· FX2N-4DA — مخرج تناظري رباعي القنوات. لتحديد موضع الصمام، ومرجع سرعة محرك التردد المتغير، وما إلى ذلك.
· FX2N-232-BD — لوحة اتصال RS-232. تُركّب على الجانب الأيسر من وحدة المعالجة المركزية. تُستخدم لتوصيل واجهة المستخدم الرسومية، أو إخراج الطابعة، أو تحديث الاتصالات التسلسلية.
· FX2N-485-BD — لوحة اتصال RS-485. لربط وحدات تحكم منطقية قابلة للبرمجة (PLCs) متعددة أو الاتصال بنظام SCADA.
· FX3U-4AD — مدخل تناظري رباعي القنوات مُحدَّث لمنصة FX3U. دقة أعلى من إصدار FX2N.
· FX3U-232-BD — لوحة RS-232 لجهاز FX3U. حجم أصغر.
قدمت لوحة FX3U ناقل امتداد جديد على الجانب الأيسر للملحقات الخاصة بوحدة المعالجة المركزية:
· FX3U-32BL — البطارية (مغطاة أعلاه)
· FX3U-7DM — وحدة عرض لمراقبة وتشخيص الأعطال على وحدة التحكم المنطقية القابلة للبرمجة (PLC)
· FX3U-USB-BD — ترقية منفذ برمجة USB
· FX3U-ENET-ADP — محول إيثرنت للاتصال بالشبكة
شهد سوق قطع غيار سلسلة FX تحولاً كبيراً في السنوات الخمس الماضية.
منتج متوقف (يصعب إيجاده جديداً، تحقق من المنتجات الفائضة):
· FX1S — جهاز قديم تمامًا، لا يوجد إنتاج جديد
· FX1N — البديل هو FX3G
· FX2N — البديل هو FX3U
· أشرطة ذاكرة لجهاز FX2N
لا يزال قيد الإنتاج (متوفر جديداً من موزعي ميتسوبيشي):
· FX3G - الطراز الحالي ذو الميزانية المحدودة، يتراوح سعره بين 150 و300 دولار أمريكي حسب منافذ الإدخال/الإخراج
· FX3U — طراز متوسط المدى، يتراوح سعره بين 300 و800 دولار أمريكي حسب منافذ الإدخال/الإخراج
· FX5U (iQ-F) - الجيل الحالي، 250-900 دولار
أين يمكن العثور على قطع الغيار؟
· الموزعون المعتمدون لشركة ميتسوبيشي (للطرازات الجديدة FX3G وFX3U وFX5U)
· بيوت الفائض الصناعي (لقطع غيار FX1S و FX1N و FX2N المتوقفة عن الإنتاج)
· موقعا eBay و Alibaba — لكن تحقق من المنتجات المقلدة، وخاصة كابلات SC-09 وحزم البطاريات.
· TZTECHIO — تحقق من قسم /mitsubishi وكتالوج /plc للاطلاع على المخزون المتاح
س: هل يمكنني استخدام برنامج GX Works2 لبرمجة جهاز FX2N؟
ج: لا. لا يدعم برنامج GX Works2 معالجات FX1S أو FX1N أو FX2N. يجب عليك استخدام برنامج GX Developer (الإصدار 8.xx أو أقدم) لهذه المنصات. إذا لم تكن لديك نسخة منه، يمكنك استخدام بعض الأدوات الخارجية مثل GX IEC Developer، ولكن يبقى GX Developer هو المعيار.
س: ما هو الكابل الذي أحتاجه لجهاز FX3U مع GX Works2؟
ج: استخدم كابل USB-SC09-FX المزود بشريحة FTDI أصلية، أو كابل Mitsubishi FX-USB-AW الرسمي. يتصل كلا الكابلين مباشرةً بمنفذ Mini-DIN8 على معالج FX3U. سيتعامل برنامج GX Works2 مع هذا الاتصال كوصلة USB.
س: كيف أعرف ما إذا كانت بطارية جهاز FX PLC الخاص بي على وشك النفاد؟
ج: سيضيء مؤشر LED الخاص بالبطارية (BATT) الموجود في مقدمة وحدة المعالجة المركزية، أو سيومض مؤشر LED الخاص بالخطأ (ERR) بنمط محدد (ومضتان ثم توقف). يمكنك أيضًا قراءة جهد البطارية في قائمة تشخيص وحدة التحكم المنطقية القابلة للبرمجة (PLC) من خلال برنامج GX Developer أو GX Works2. إذا كان الجهد أقل من 2.7 فولت، فاستبدل البطارية في أقرب وقت.
س: هل سأفقد برنامجي إذا قمت بتغيير البطارية؟
ج: فقط في حال استغرقت وقتًا طويلاً. يحتفظ المكثف داخل وحدة المعالجة المركزية بالبرنامج لبضع دقائق بعد إيقاف التشغيل. أفضل الممارسات: شغّل وحدة التحكم المنطقية القابلة للبرمجة (PLC)، واستبدل البطارية أثناء تشغيلها، ثم تأكد من سلامة البرنامج. احرص دائمًا على نسخ البرنامج احتياطيًا إلى جهاز الكمبيوتر أولًا.
س: هل برنامج FX5U (iQ-F) متوافق مع الإصدارات السابقة من برامج FX3U؟
ج: نعم في الغالب، ولكن يتطلب الأمر بعض الجهد. يمكن لبرنامج GX Works3 استيراد مشاريع GX Works2، ويدعم جهاز FX5U معظم مجموعة تعليمات FX3U. قد تحتاج بعض تعليمات وحدات الوظائف الخاصة والأجهزة المخصصة (D، M، S) إلى إعادة تعيين. لذا، ضع في اعتبارك مشروع تحويل - فهو ليس بديلاً جاهزاً للاستخدام.
س: أين يمكنني شراء معالج FX2N جديد؟
ج: بشكل عام لا يمكنك ذلك - فقد تم إيقاف إنتاج FX2N حوالي عام 2013. خياراتك هي: شراء جهاز مستعمل/فائض (تحقق من عمر البطارية وقم بعمل نسخة احتياطية من البرنامج على الفور)، أو الترقية إلى FX3U الذي له شكل مشابه ومعظم وحدات الوظائف الخاصة نفسها، أو استخدام FX5U مع التحويل إذا كنت بحاجة إلى جهاز جديد مع ضمان.
س: ما الفرق بين FX3U و FX3G؟
ج: يُعدّ FX3U الخيار الأفضل أداءً، فهو يتميز بسرعة تنفيذ أعلى بثلاث مرات تقريبًا، وعدد خطوات برمجية أكبر (64 ألفًا مقابل 32 ألفًا)، ويدعم عددًا أكبر من وحدات التوسعة، ويأتي مزودًا بساعة توقيت حقيقية كمعيار أساسي. أما FX3G فهو الخيار الاقتصادي المزود بمنفذ USB مدمج وبسعر أقل. يُعدّ FX3G كافيًا تمامًا للأجهزة البسيطة، بينما يُنصح باستخدام FX3U للأجهزة التي تتطلب عمليات حسابية معقدة، أو عدادات عالية السرعة، أو عدد كبير من منافذ الإدخال/الإخراج التناظرية.
س: لماذا لا يتصل كابل SC-09 الخاص بي بنظام التشغيل Windows 10؟
ج: على الأرجح هناك مشكلتان: (1) يحتوي محول USB إلى Serial الخاص بك على شريحة مزيفة لا يدعمها نظام Windows 10 - استبدله بمحول مزود بشريحة FTDI FT232RL أصلية، و(2) قد لا يقبل نظام Windows 10 برامج التشغيل غير الموقعة لبرنامج GX Developer. حاول التثبيت في وضع توافق Windows 7، أو شغّل GX Developer داخل جهاز افتراضي يعمل بنظام Windows 7.
لن تختفي وحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة Mitsubishi FX بين عشية وضحاها. فهناك ملايين من هذه الوحدات مثبتة في المصانع حول العالم، وسيستمر العديد منها في العمل لعقد أو أكثر. يكمن سر استمرار خطوط الإنتاج في معرفة البرنامج والكابل المناسبين تمامًا لطراز وحدة المعالجة المركزية (CPU) لديك، والاحتفاظ ببطارية احتياطية، ومعرفة أماكن الحصول على قطع الغيار عندما يُعلن المورد الأصلي عن توقف إنتاجها. احفظ هذا الدليل، وقم بعمل نسخ احتياطية لبرامجك، واحتفظ بمخزون صغير من كابلات SC-09 وبطاريات CR2450 في صندوق أدواتك - ستشكر نفسك لاحقًا.
-----------------------------------------------------------------------------------------------------------------
